Cơ cấu Mặt trời Hành tinh (Planetary Sun Mechanism)

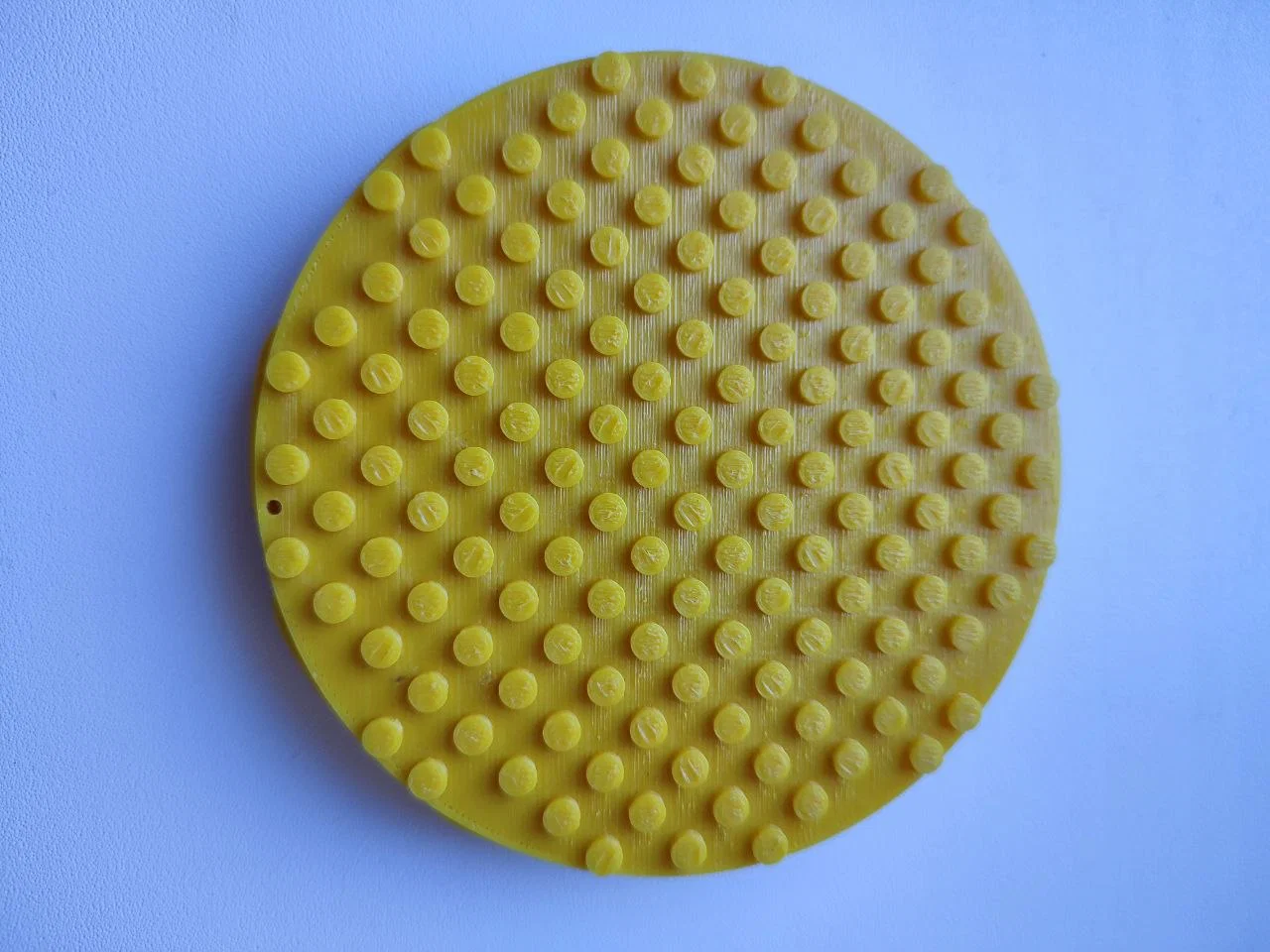

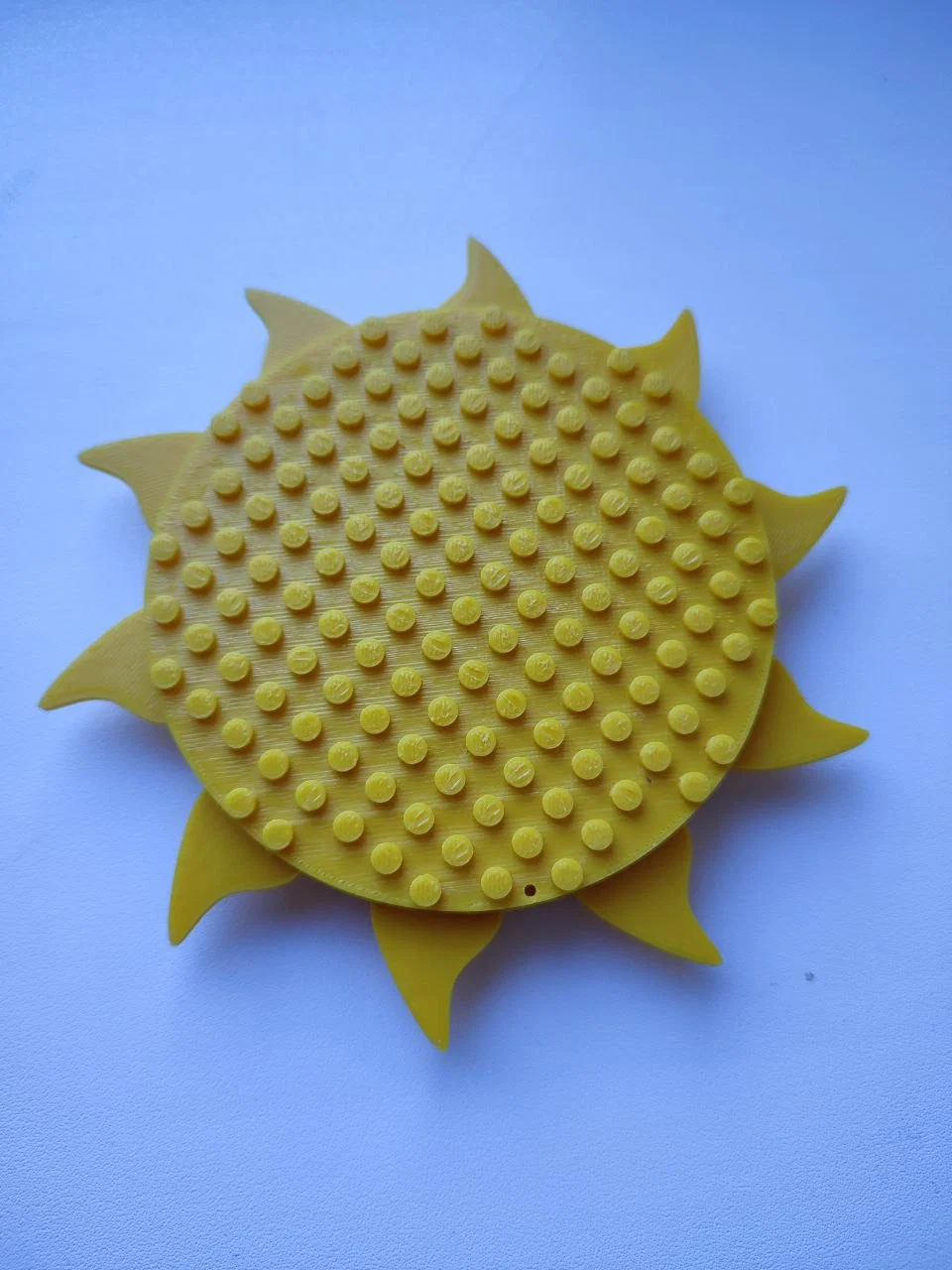

Khi xoay, các "cánh mặt trời" sẽ nhẹ nhàng mở rộng ra và thu lại. Mẫu thiết kế này ban đầu được tạo ra để làm núm điều khiển xúc giác cho biến trở (potentiometer), dùng trong các hệ thống đèn LED.

⚙ Nguyên lý hoạt động

Bên trong mô hình là một hệ thống bánh răng hành tinh (planetary gear) nhỏ gọn. Khi xoay đĩa trung tâm, nó sẽ truyền động cho các bánh răng, làm cho các cánh ở bên ngoài di chuyển ra vào một cách đồng bộ.

🔧 Đặc điểm

• Cơ chế bánh răng hành tinh
• Các cánh "tia nắng" có thể mở rộng/thu lại
• Thiết kế chuyên dụng để điều khiển biến trở (tăng giảm độ sáng LED)
• Hoàn toàn có thể in 3D và lắp ráp

🖨 Thông số in

• Chất liệu: ABS, PETG, PLA
• Đầu phun (Nozzle): 0.4 mm
• Chiều cao lớp in (Layer height): 0.2 mm (hoặc tương đương)
• Độ lấp đầy (Infill): 15–25%
• Hỗ trợ (Supports): Không cần (tùy vào khả năng cân chỉnh máy in của bạn)

🛠 Lắp ráp

• Mô hình được thiết kế theo dạng lắp ghép nhiều bộ phận
• Các bánh răng và cánh hoa cần phải di chuyển trơn tru sau khi in
• Chà nhám nhẹ hoặc bôi trơn sẽ giúp chuyển động mượt mà hơn
• Lỗ ở trung tâm dùng để gắn vào trục của biến trở
• Cơ chế này yêu cầu:
  • 10 cánh hoa
  • 2 tay đòn cho mỗi cánh
• Sử dụng các đoạn nhựa 1.75 mm làm chốt xoay
• Ở phần nắp trên, bạn có thể cần khoan thêm lỗ để vừa với các chốt nhựa
• Nếu muốn các cánh mở theo hướng ngược lại, bạn chỉ cần lật ngược (mirror) bánh răng bên trong trước khi in

💡 Ứng dụng

• Núm xoay điều chỉnh độ sáng đèn LED
• Đồ trang trí tương tác
• Mô hình giáo dục về hệ thống bánh răng hành tinh
• Đồ chơi để bàn / vật dụng giải tỏa căng thẳng (fidget toy)
