Khay Gridfinity 4x4x3 xếp chồng đựng điện trở chân cắm

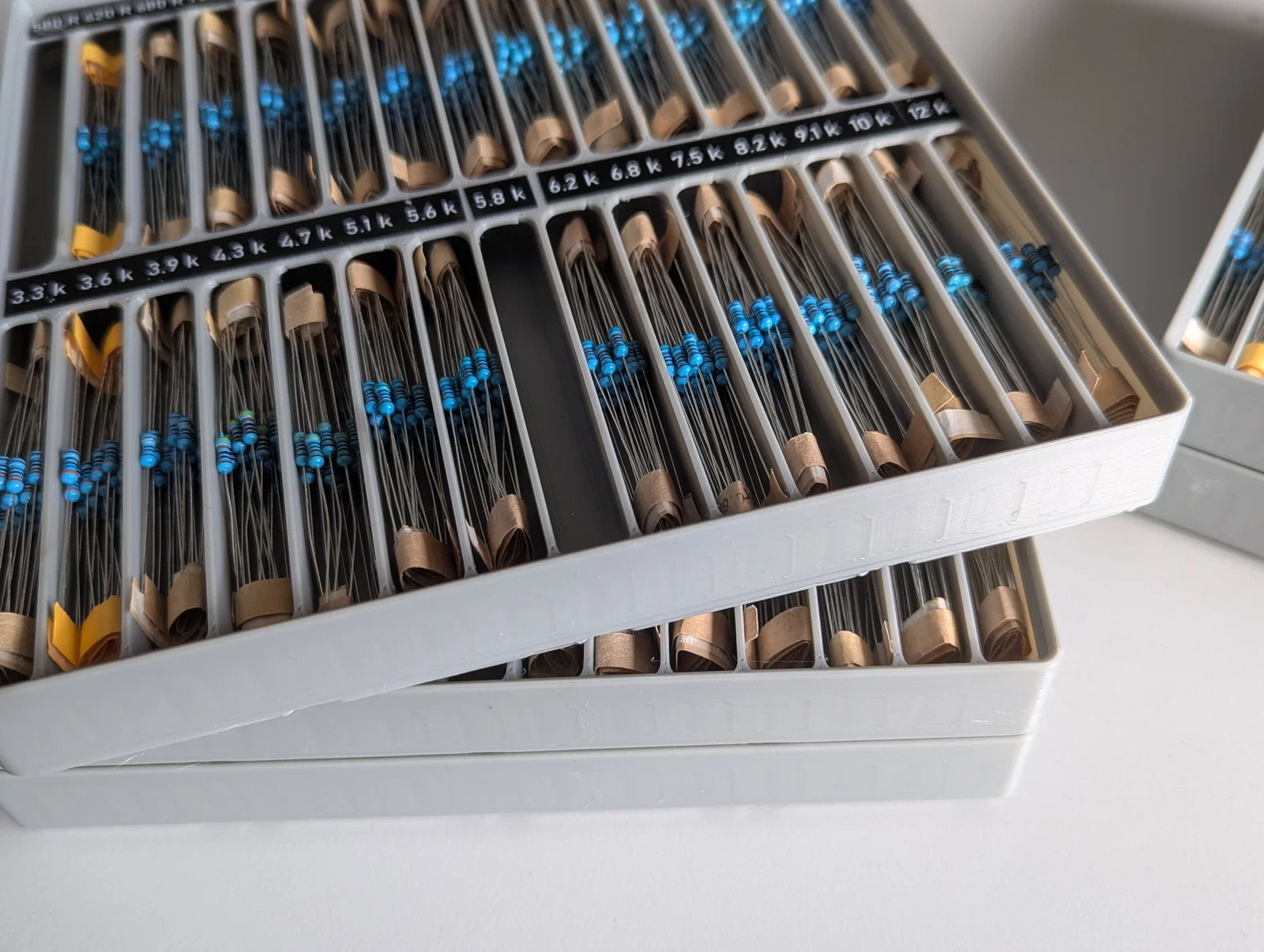

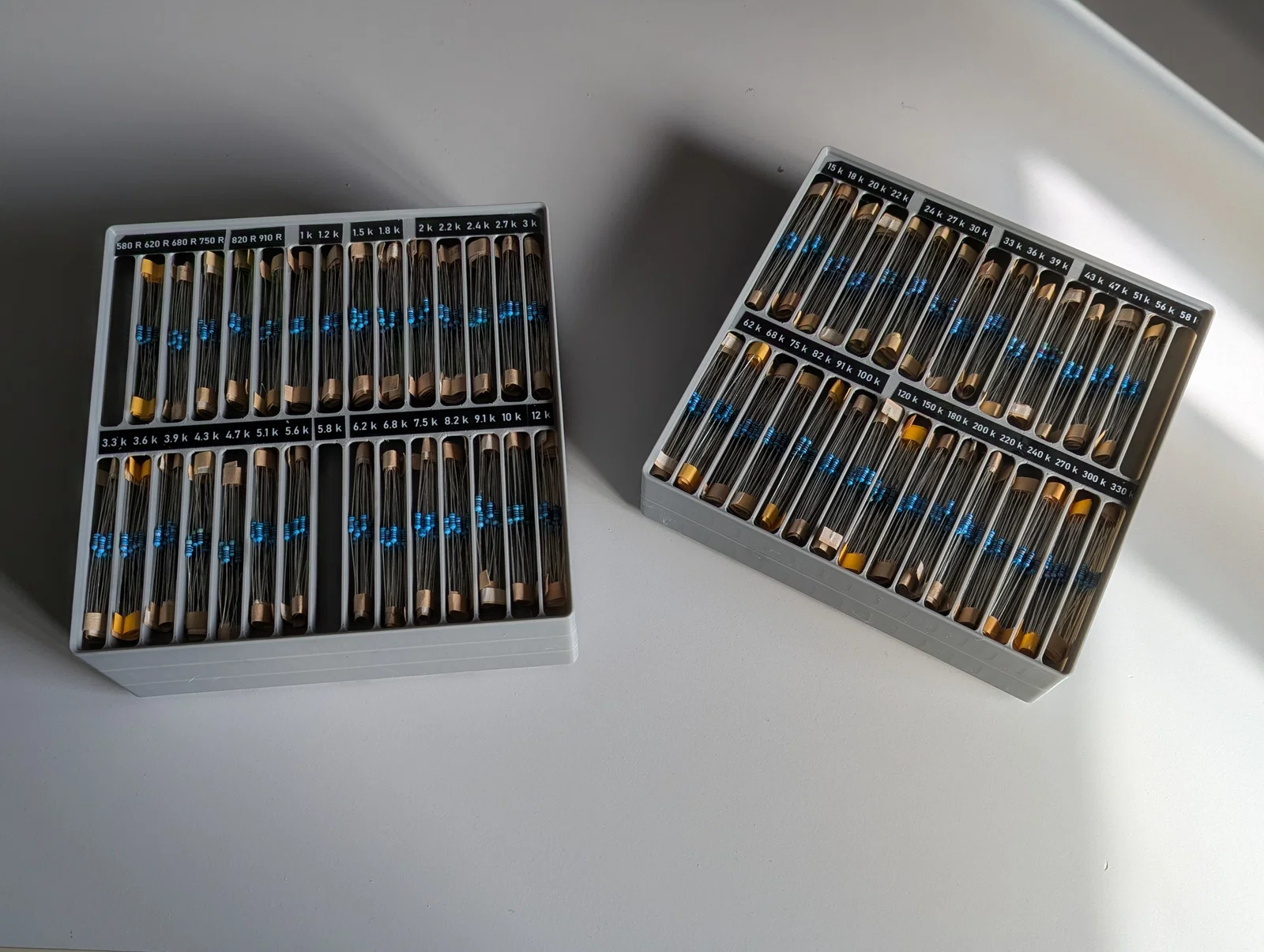

Đây là một mô hình đơn giản để cất giữ các loại điện trở màng kim loại 1/4W thông dụng trong khay Gridfinity kích thước 4x4. Mỗi khay có 30 ngăn chia thành 2 hàng. Có chỗ để dán nhãn; nhãn 9mm sẽ hơi khít ở hàng trên nhưng vẫn vừa. Khu vực dán nhãn ở giữa rộng rãi hơn do không bị vướng vách ngăn. Mỗi khay có chiều cao 3 đơn vị GF, bạn có thể in được khoảng 6 khay từ 1 cuộn nhựa 1kg. Mục tiêu chính là thiết kế dạng có thể xếp chồng lên nhau, vì mình không ưng ý các mẫu lưu trữ điện trở khác hiện có. Mỗi ngăn có thể chứa dễ dàng khoảng 25 điện trở 1/4W loại dây đai (belted), rất lý tưởng cho các bộ kit điện trở. Nếu để rời, mỗi ngăn còn chứa được nhiều hơn nữa, nhưng mình thấy dùng loại dây đai sẽ dễ thao tác hơn. Phần đáy được thiết kế theo kiểu "gridfinity-refined" với các hốc nam châm. Nếu bạn không thích hoặc không cần, bạn có thể dùng Gridfinity Rebase để thay đổi phần đáy. Mình cũng có thêm một cái nắp để đậy chồng khay, nhưng cá nhân mình thấy không nhất thiết phải dùng đến.
