Ngàm gắn DIN rail cho Router công nghiệp Milesight USR325

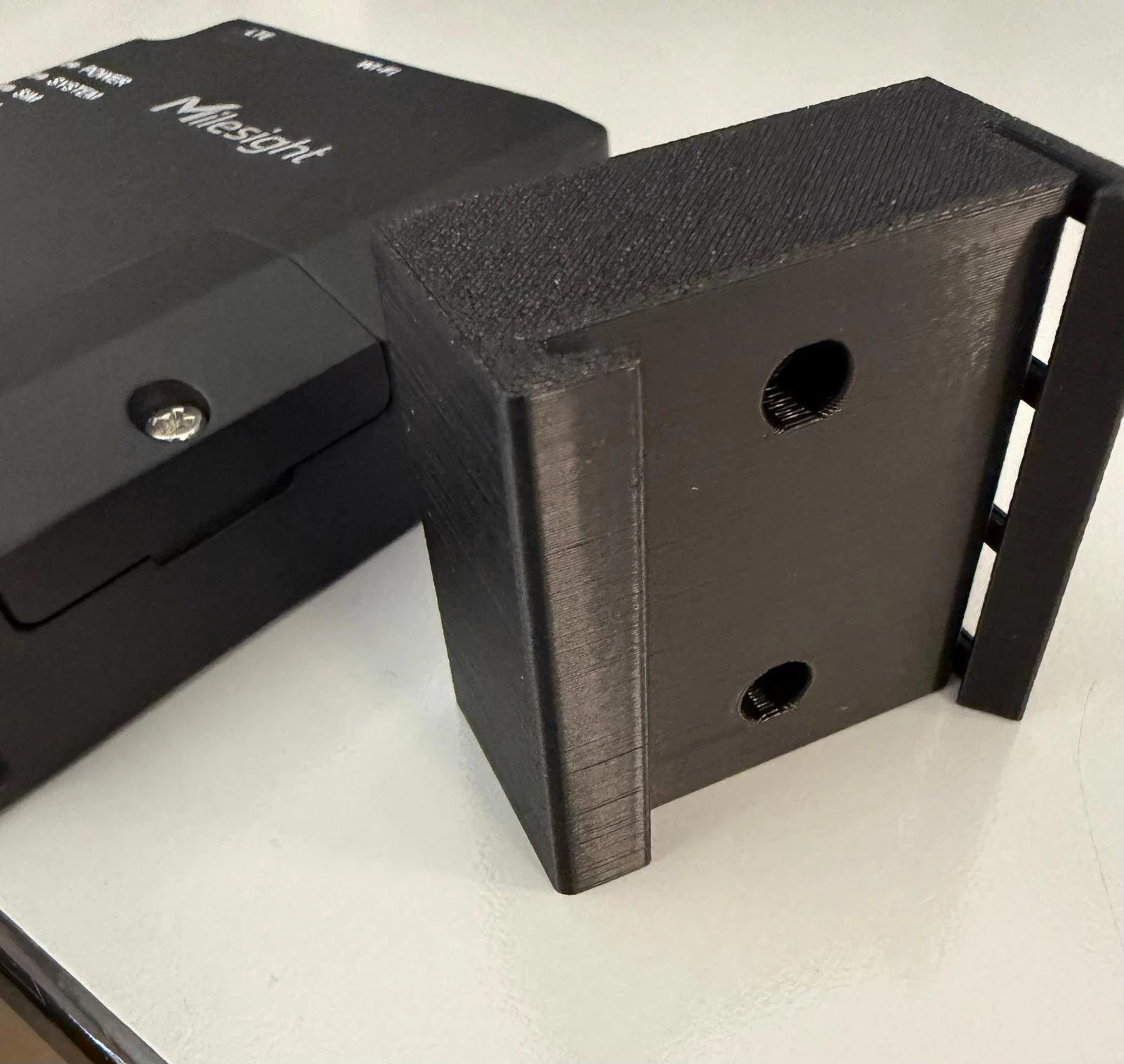

Đây là ngàm gắn DIN rail được thiết kế riêng cho các dòng router công nghiệp Milesight USR325.

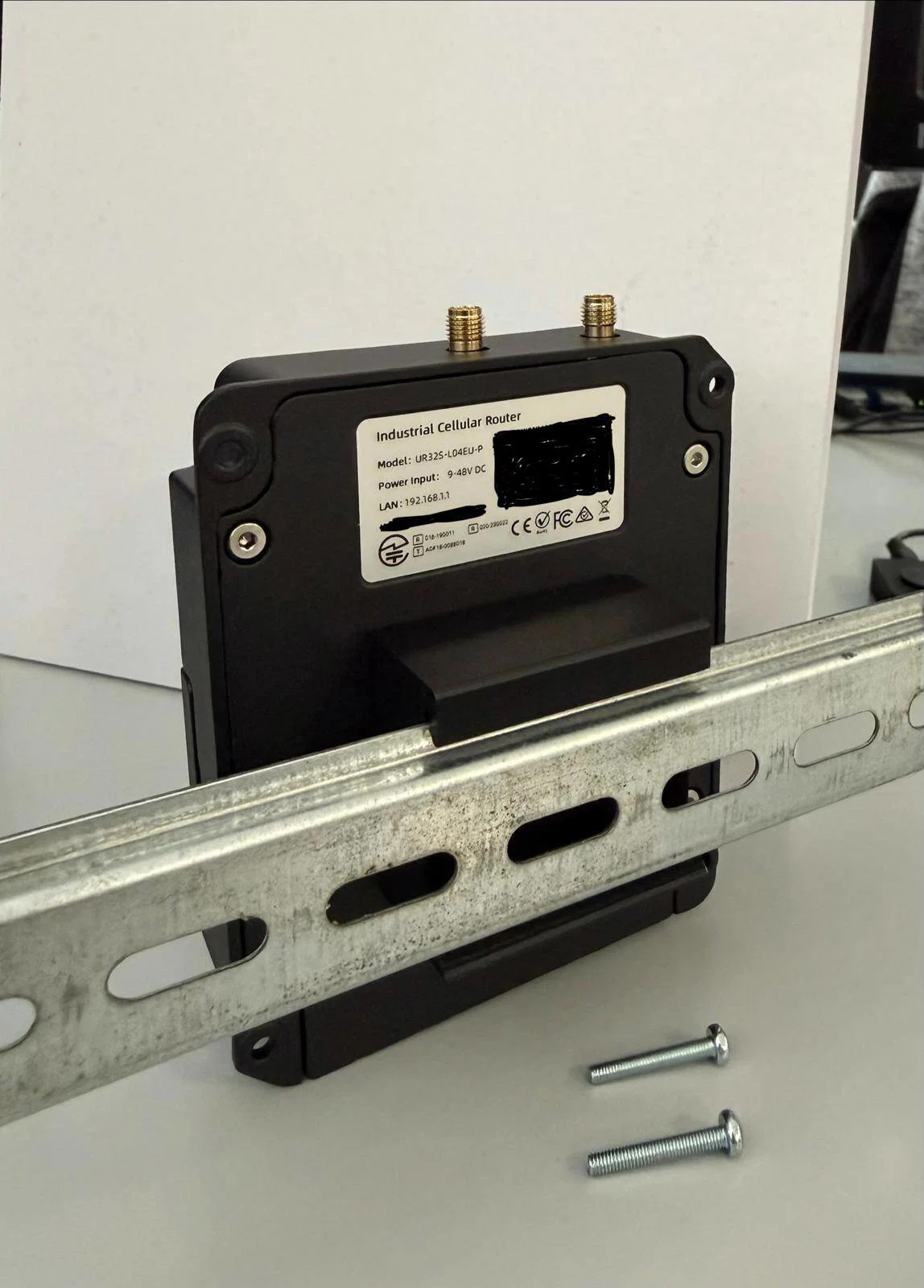

Ngàm này giúp bạn lắp đặt router một cách chắc chắn lên các thanh DIN rail tiêu chuẩn, thường thấy trong các tủ điện và môi trường công nghiệp.

Mô hình đã được in thử nghiệm và xác nhận lắp đặt thực tế thành công.

Hướng in và lưu ý cơ học

Bạn bắt buộc phải in mô hình theo chiều dọc, đúng như hướng dẫn trong profile in đi kèm.

Phần ngàm khóa được thiết kế để có độ đàn hồi nhẹ khi bạn gắn vào thanh DIN rail.

Việc in theo chiều dọc giúp các đường layer chạy theo hướng chịu lực, làm tăng đáng kể độ bền và chắc chắn cho linh kiện. Nếu in theo hướng khác, phần ngàm rất dễ bị gãy do tách lớp, vì các chi tiết in FDM thường yếu hơn tại các đường nối layer.

Mô hình này đã được tối ưu hóa hướng in FDM để đảm bảo độ tin cậy cơ học tốt nhất.

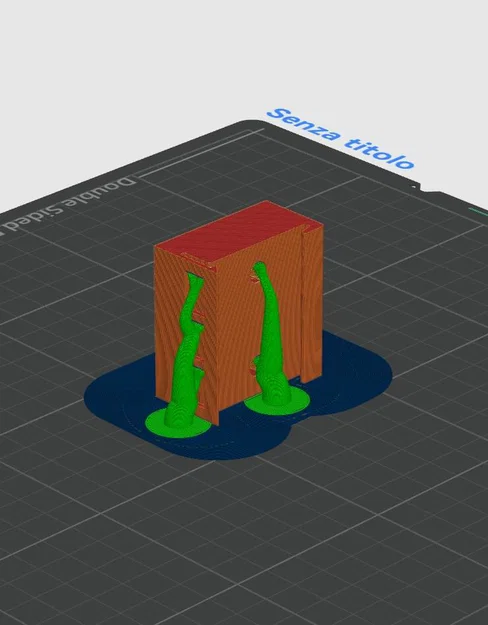

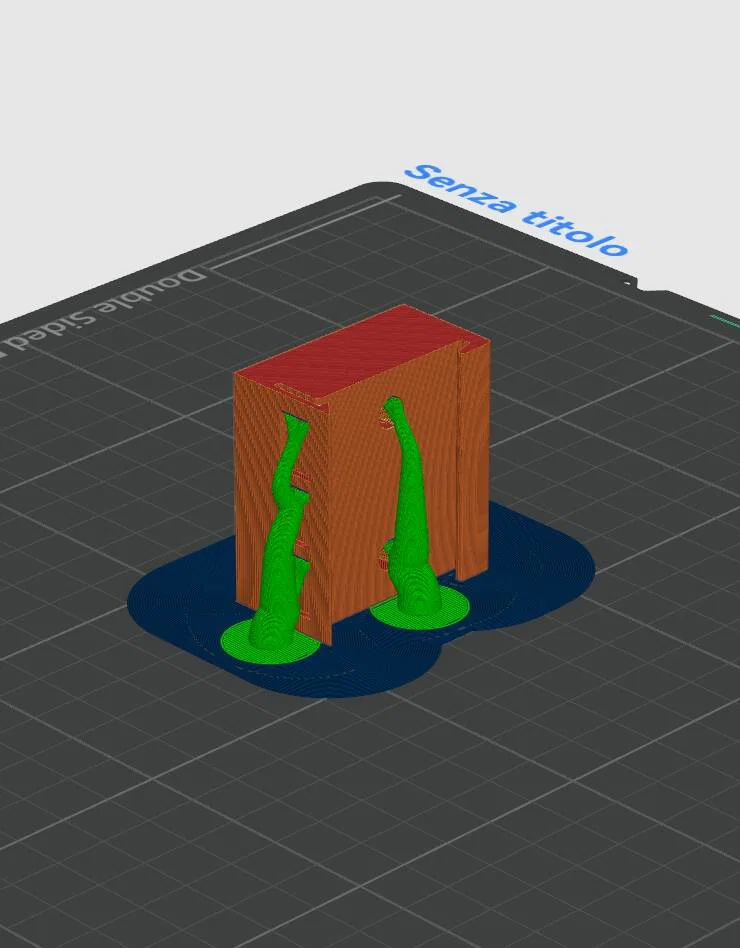

Hỗ trợ (Supports)

Không bắt buộc dùng support, nhưng mình khuyên dùng nếu bạn muốn các lỗ bắt vít tròn trịa và chuẩn xác nhất.

Nếu không có support, các lỗ này có thể hơi bị biến dạng nhẹ do quá trình bắc cầu (bridging).

Việc thêm support nhẹ ở khu vực lỗ vít sẽ giúp tăng độ chính xác về kích thước.

Khuyến nghị:

• In theo chiều dọc
• Dùng support nhẹ cho khu vực lỗ vít (tùy chọn)

Linh kiện cần thiết

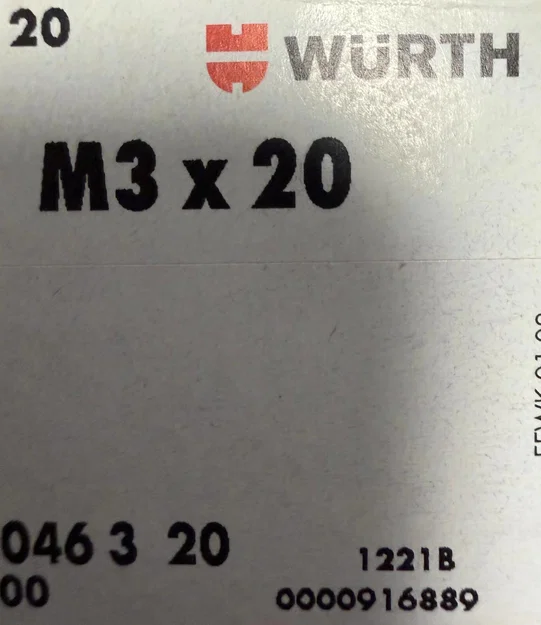

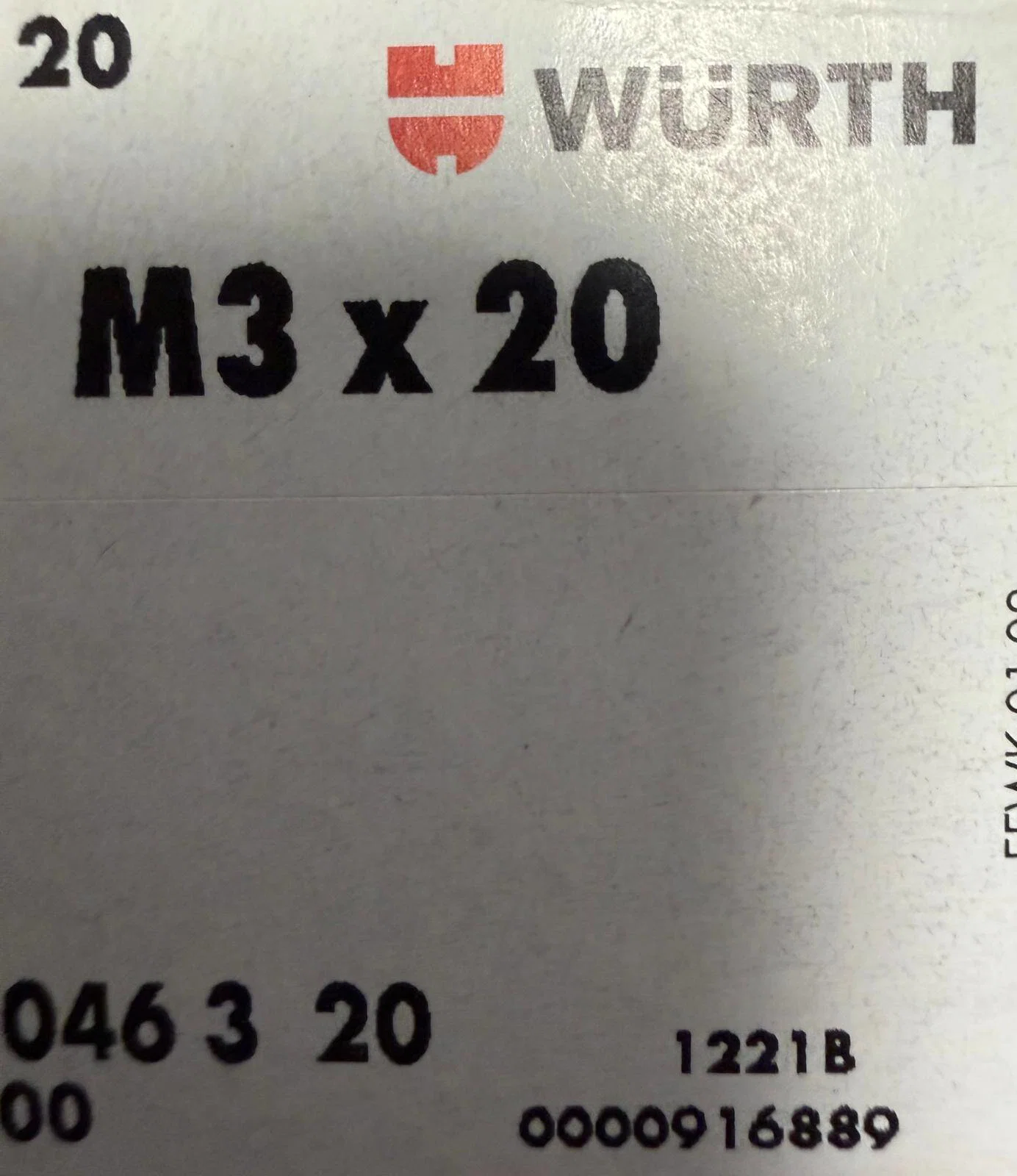

Bạn chỉ cần 2 con ốc M3 (chiều dài 20 mm) để lắp đặt.

Khuyến nghị khi in

• Chiều cao lớp in (Layer height): 0.20 mm
• Chất liệu: PLA hoặc PETG
• In dọc theo file gốc
• Không cần support toàn bộ

Sản phẩm được thiết kế tối ưu cho nhu cầu sử dụng công nghiệp và lắp đặt dễ dàng. Mọi phản hồi hoặc góp ý để cải thiện mô hình đều rất được hoan nghênh.
