Giá đỡ cảm biến hành trình (End Stop Mount) cho ray trượt MGN12H
Bạn đang nâng cấp ray trượt MGN12H cho Ender 5 Plus và cần vị trí lắp cảm biến hành trình? Đây là mẫu thiết kế giá đỡ đi kèm với các khối chặn, giúp bạn dễ dàng cố định end stop trên carriage một cách chắc chắn và hiệu quả.
Mô tả

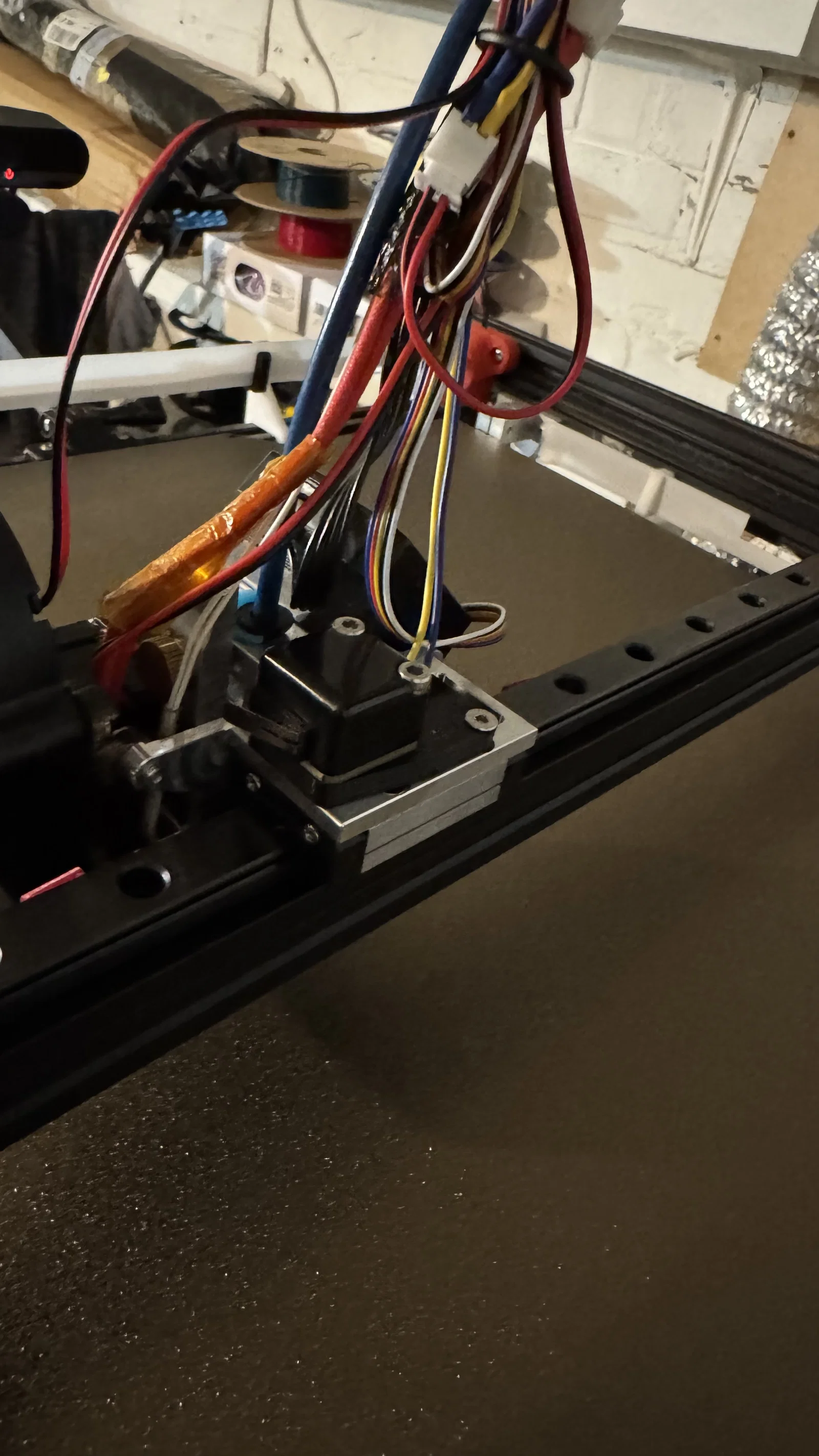

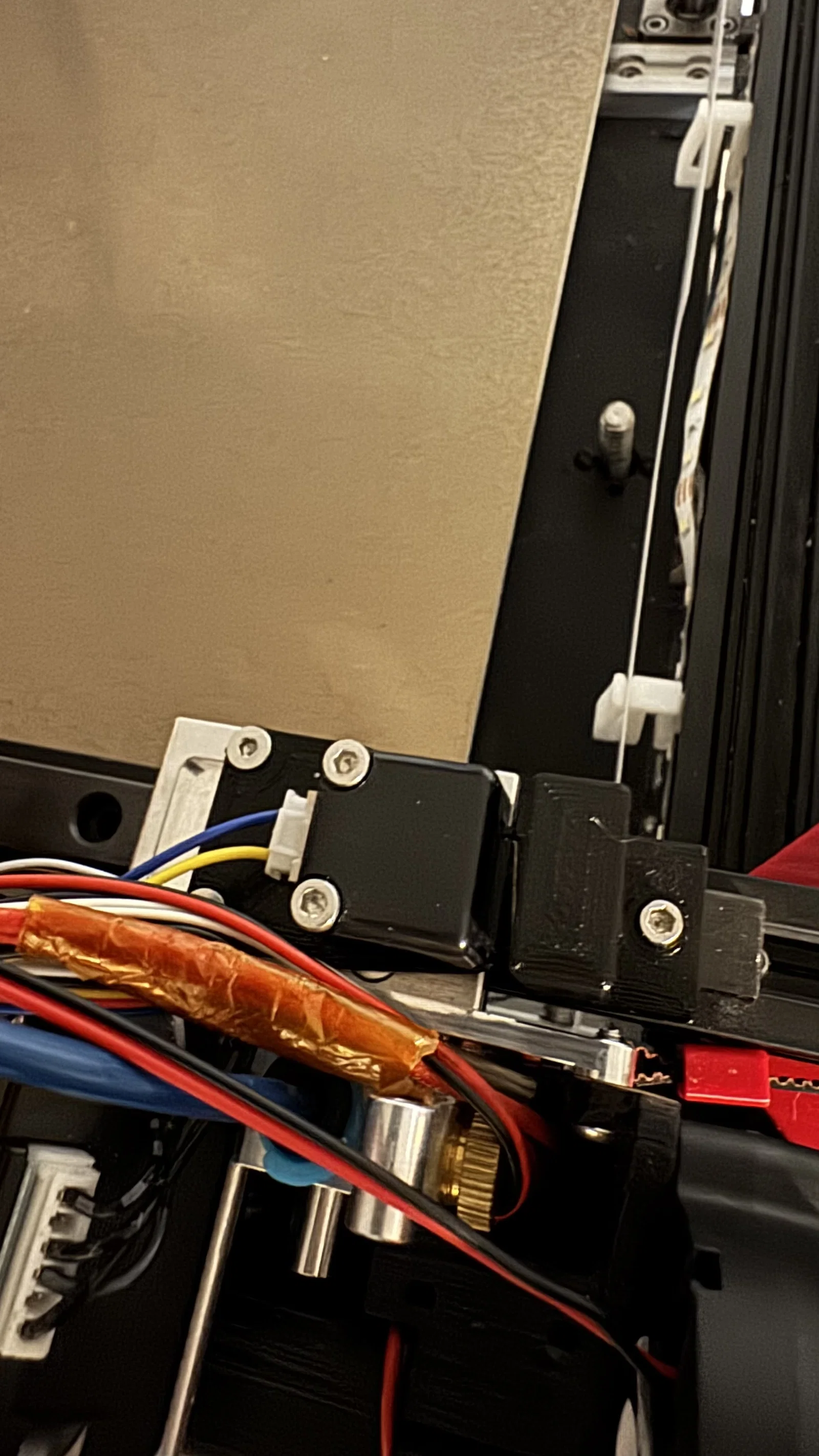

Mình đã nâng cấp ray trượt (linear rail) cho con máy Ender 5 Plus và cần phải dời vị trí cảm biến hành trình (end stop) trục X. Vì vậy, mình đã thiết kế cái giá đỡ này để gắn phía trên block trượt (carriage) của ray, kèm theo một khối chặn (Block A) để lắp trực tiếp vào thanh ray.
Các khối Block B và C là những tùy chọn chặn khác mà mình đã làm nhưng chưa dùng tới, mình vẫn đính kèm ở đây vì biết đâu chúng lại hữu ích với các bạn.
Mình sử dụng model linear rail carriage của MacGyverr (https://www.thingiverse.com/thing:4150248) và thiết kế giá đỡ End Stop của MicroSwiss làm cơ sở để phát triển bản thiết kế này.
