Gói giá đỡ nổi VZBot MGN12C cho đầu in CNC

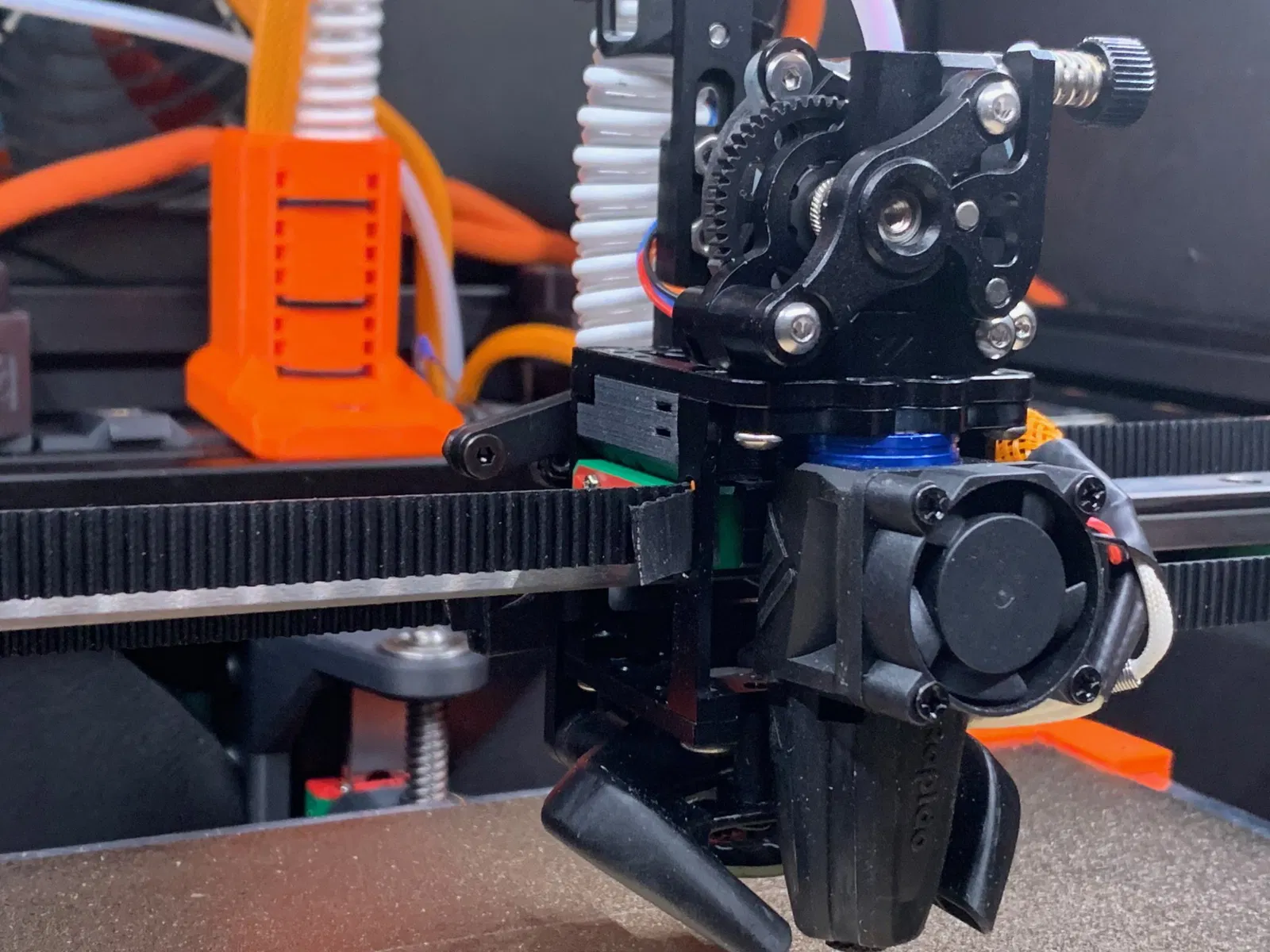

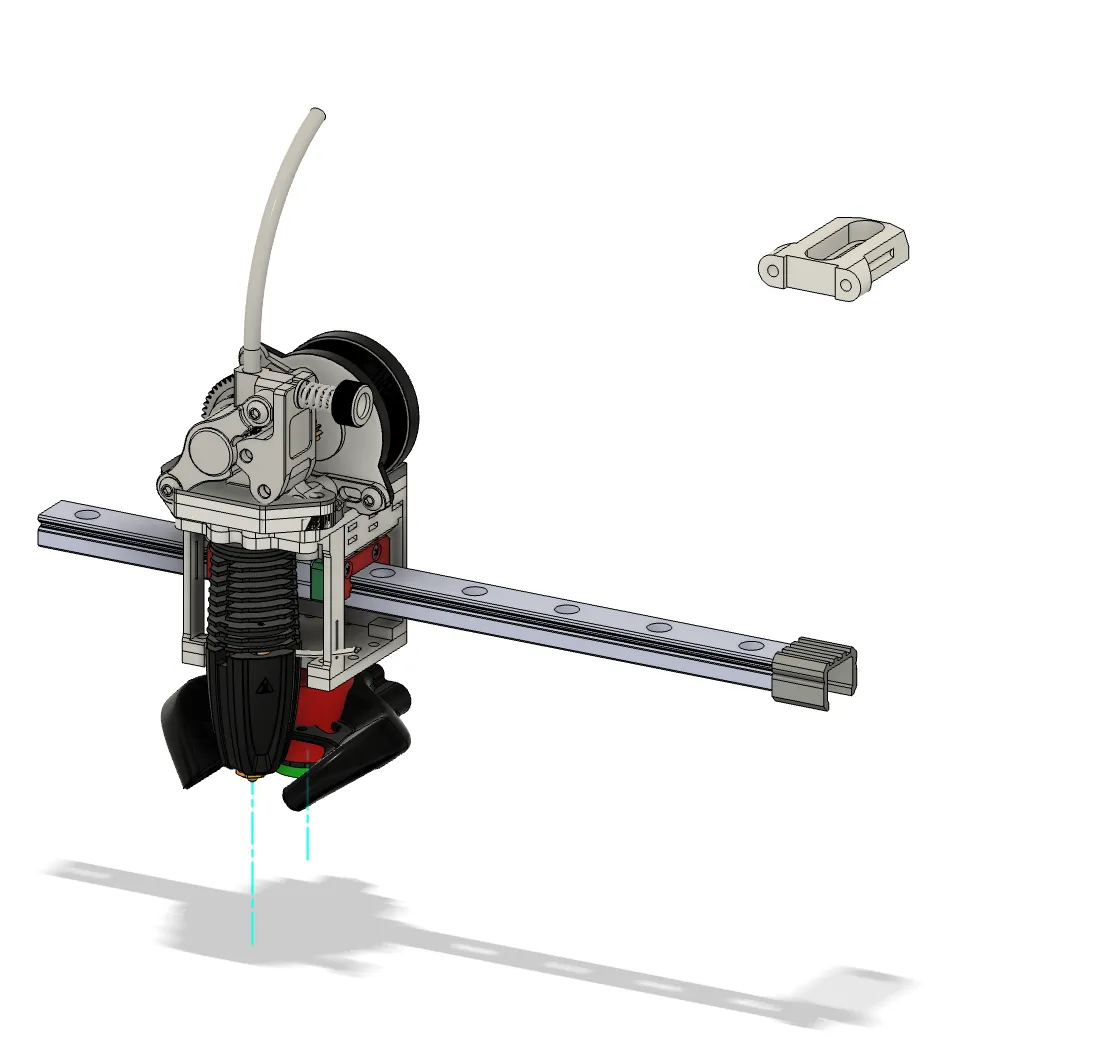

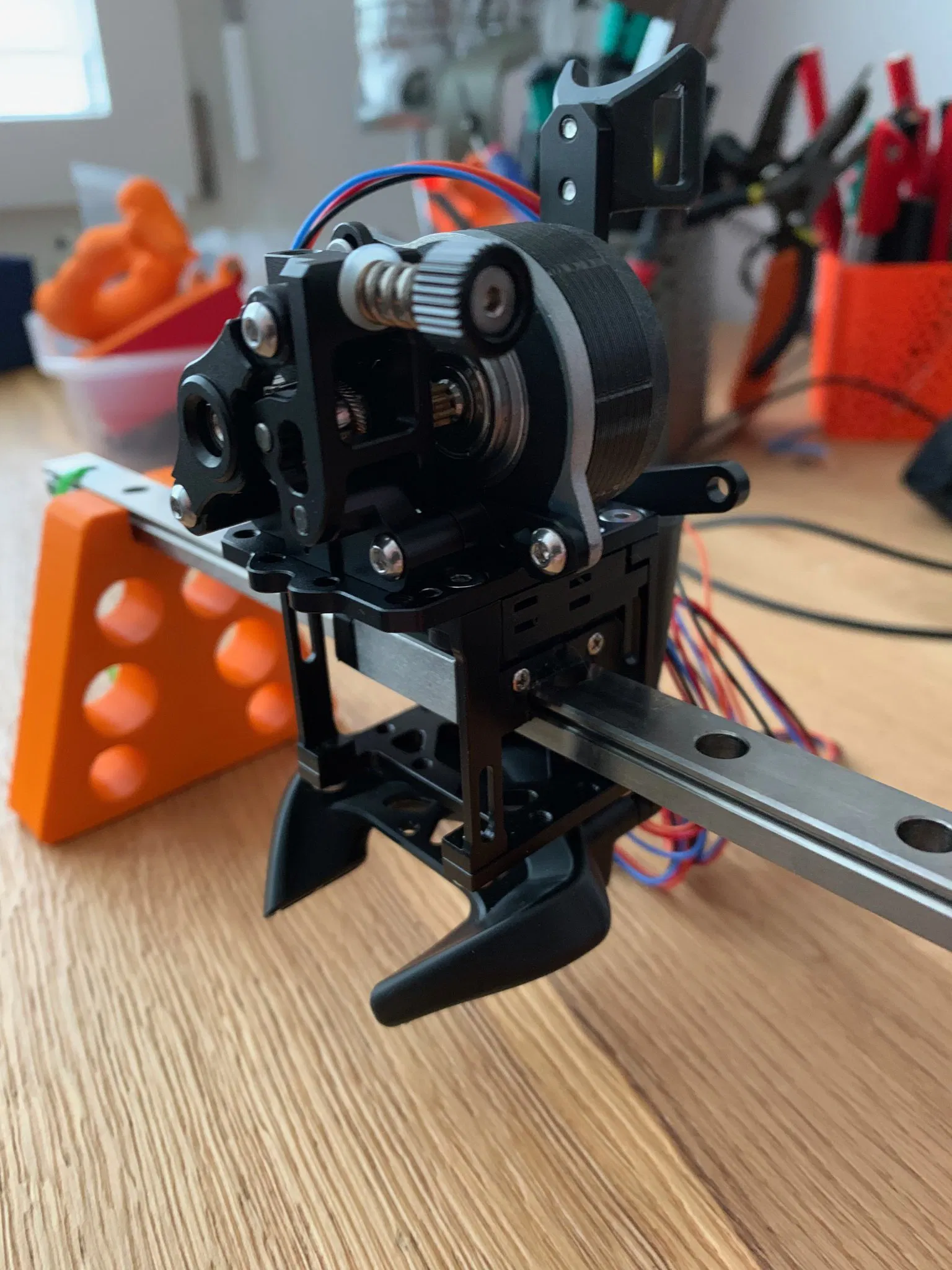

CNC RatRig VZBot trên gantry nổi (toàn bộ gói)

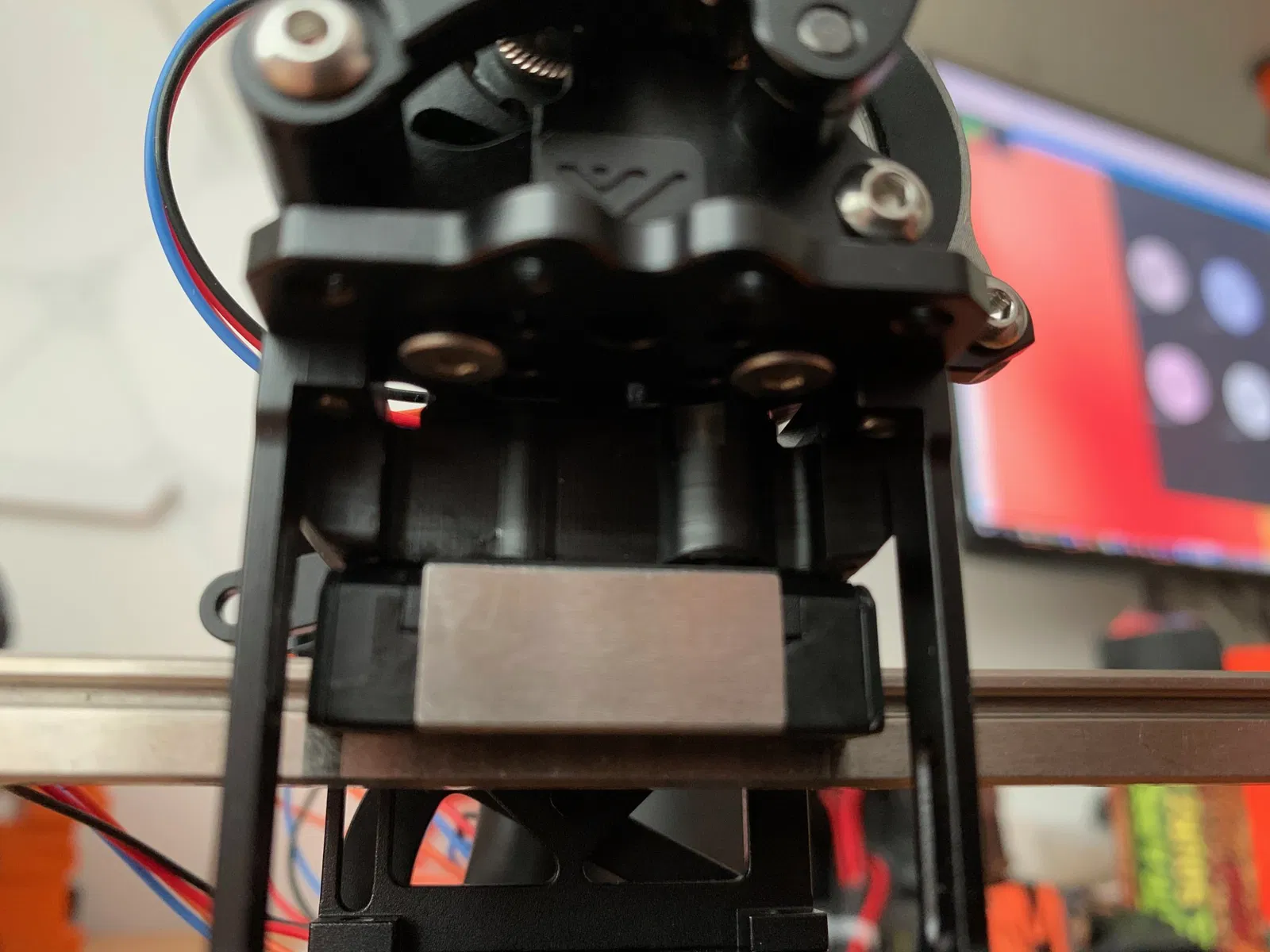

Ok, cho những giấc mơ ẩm ướt: Tất cả đều trên MGN12C. Không phải tất cả công lao đều thuộc về tôi, chỉ có các bộ phận tùy chỉnh. Một số bạn có thể nhận ra và chỉ được sửa đổi cho một hoặc hai điều, nhưng khối chuyển đổi hoàn toàn là công việc của tôi và là nguồn gốc của mod này.

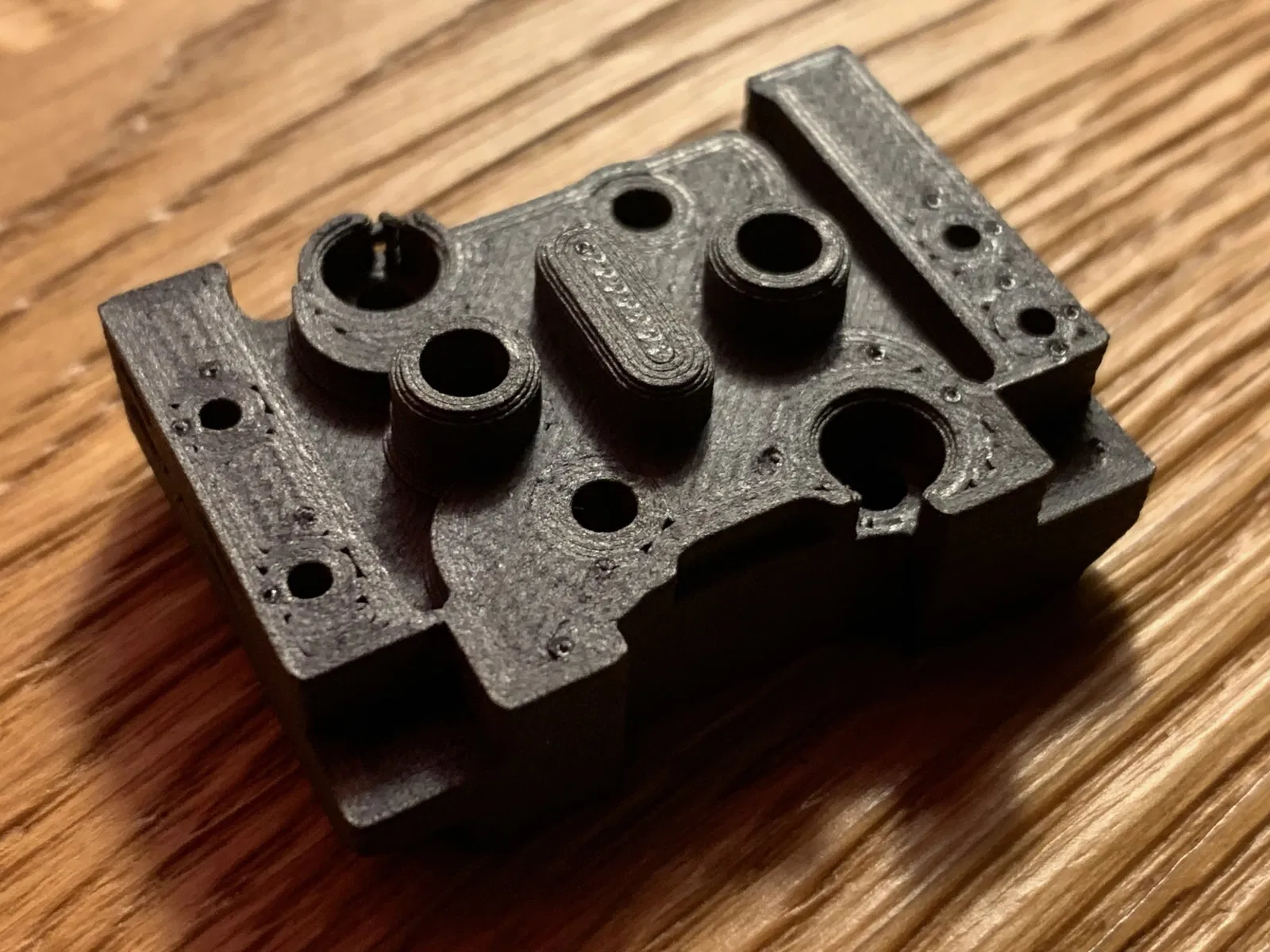

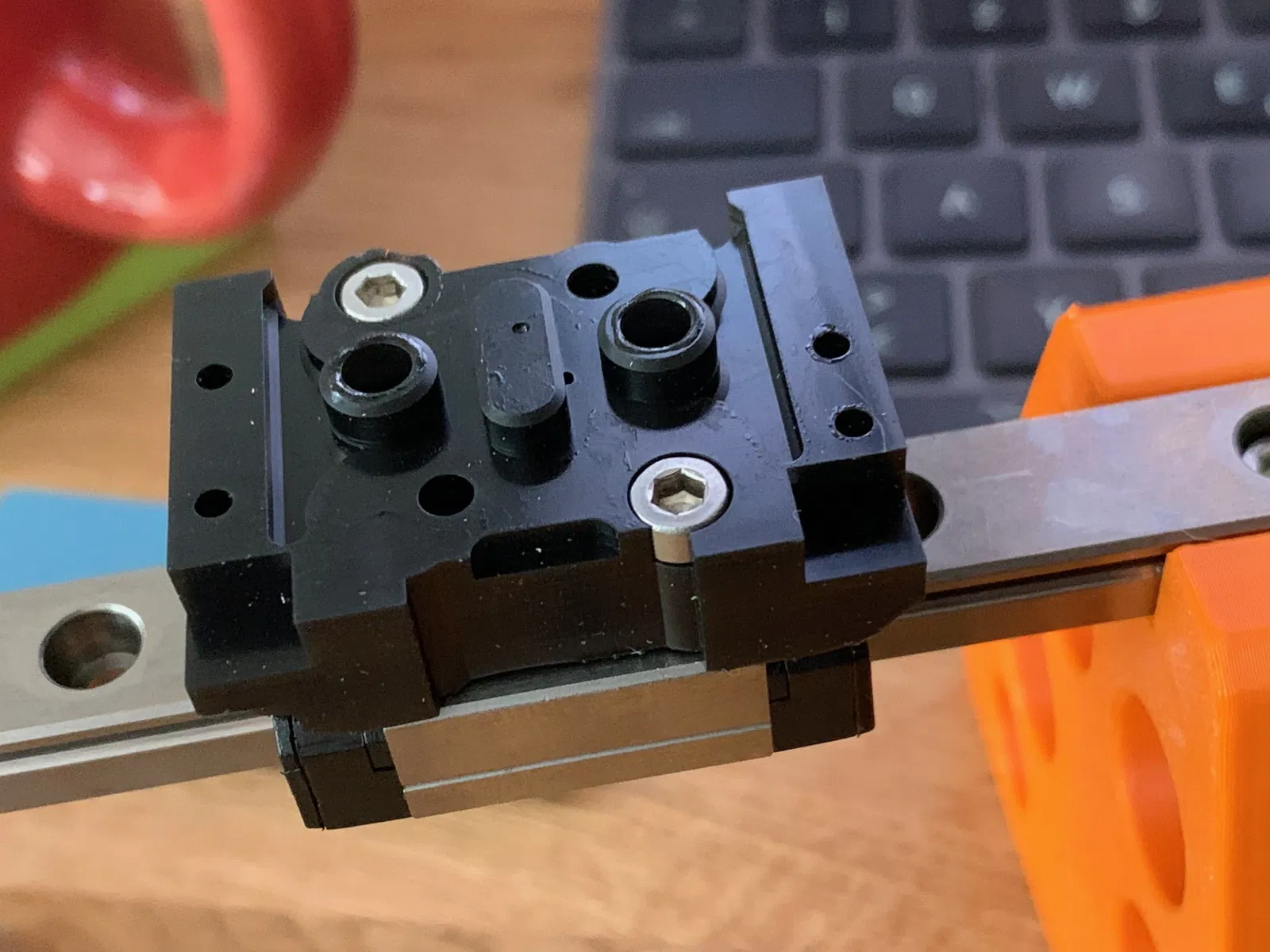

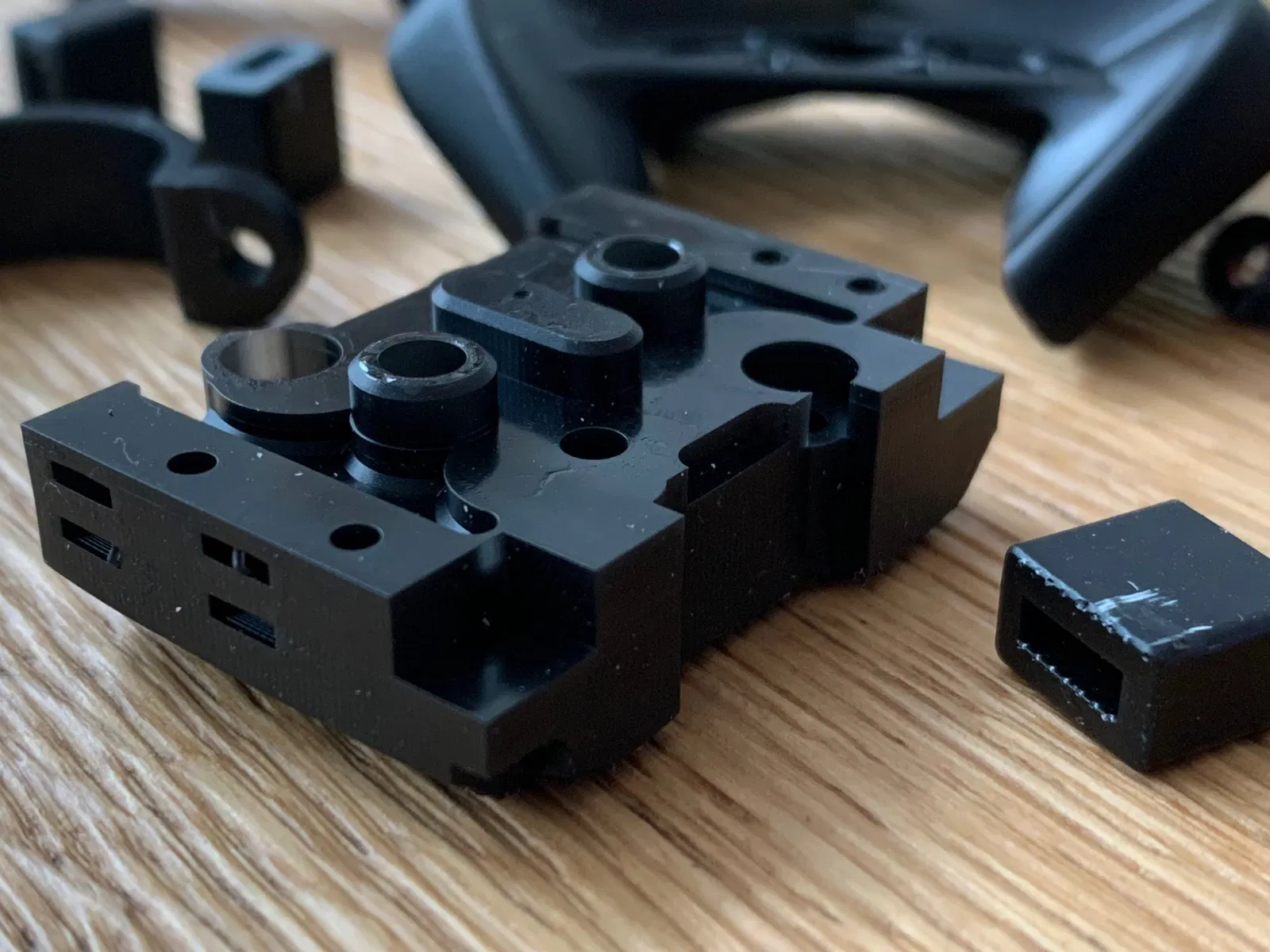

The ‘Klotz’

Khối chuyển đổi có sẵn trong hai phiên bản, một phiên bản có lỗ nhiệt cho FDM, một phiên bản có ren cho SLA. Cái sau dành cho những người dũng cảm. Tôi đã làm hỏng một cái rỗng ngay lập tức khi va chạm, nhưng nếu in đặc thì có thể hoạt động. Đối với phiên bản FDM, bạn có thể muốn dùng các lỗ nhiệt M3 có độ thấp.

Như một gợi ý nhẹ nhàng: Một trong các lỗ trên cùng được thiết kế cho giá đỡ orbiter mà tôi đã thiết kế. Gần như chưa được thử nghiệm, nhưng bạn có thể thấy nó hữu ích.

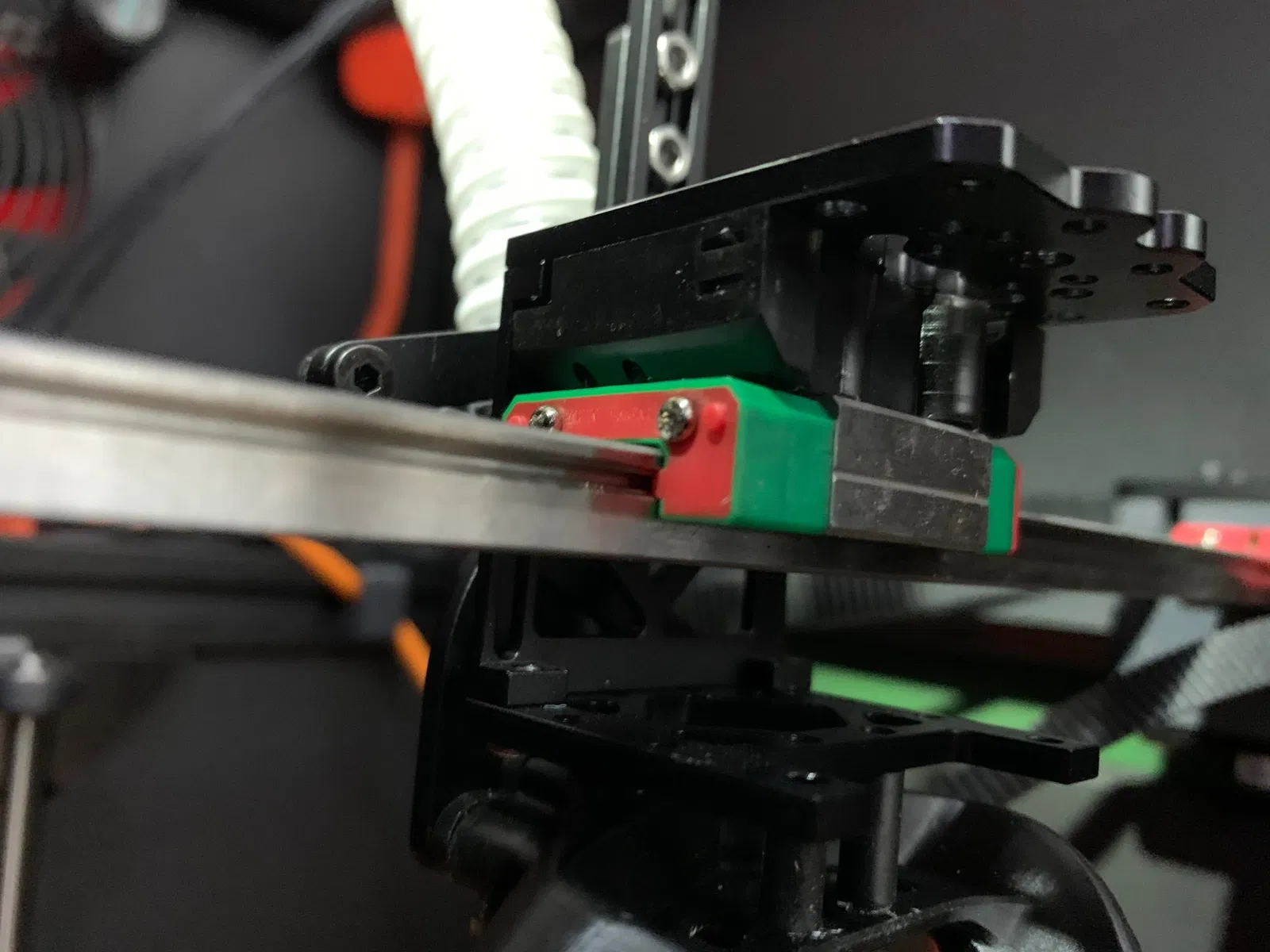

x gantry endstop sensorless

Ai nói rằng endstop cần phải lớn. Cái này dành cho homing không cảm biến và trượt trên ray. Các điều chỉnh vi mô có thể được thực hiện trong slicer để có độ rộng chính xác.

y gantry endstop

Chỉ là endstop RR gốc với chiều dài thêm 10 mm. Về cơ bản cần thiết cho đèn hiệu để nó không bị hỏng bởi vít z.

Orbiter plate

Như tôi đã nói, gần như chưa được thử nghiệm, nhưng hãy gửi cho tôi vài tin nhắn nếu bạn cần bất cứ điều gì. Cũng cần các lỗ nhiệt.

Duct with beacon

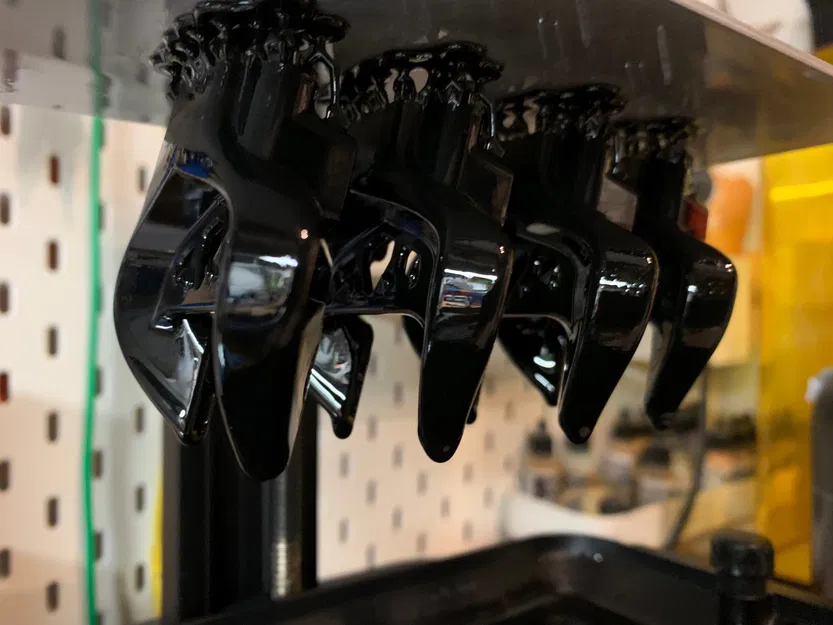

Tôi cần phải sửa đổi cái này. Có ren cho in SLA (ồ, tôi có nhận thấy rằng tôi có thể in chúng cho bạn và gửi qua bưu điện không?). Vấn đề chính là, hầu hết các ống không vừa với xe RR VZ. Các lỗ bị lệch 2 mm. Bạn có thể làm mà không cần và điều này đã được thực hiện trước đây. Nhưng với một đèn hiệu gắn kèm, ít nhất tôi sẽ lo lắng một chút.

Belt clips

Những cái này thực sự là một tai nạn và ở lại đây như một lời nhắc nhở. Bạn có thể tải xuống chúng cho dây đai 9 mm trong repo GitHub. Chiều rộng 2.7 mm đã hoạt động tốt với tôi.

MỘT CẢNH BÁO

Trước hết, mod này được thiết kế cho một gantry nổi! Cảnh báo thứ hai là, rapido cần phải mất một vài xương sườn. Xem hình ảnh. Dễ dàng thực hiện và không có tác động tiêu cực. Dưới điều kiện bình thường, điều đó. Nói cách khác, chỉ dành cho sử dụng tại nhà và văn phòng.

Cập nhật nhỏ

Y-offset cho đèn hiệu là 27 mm, x là không.

Tóm tắt

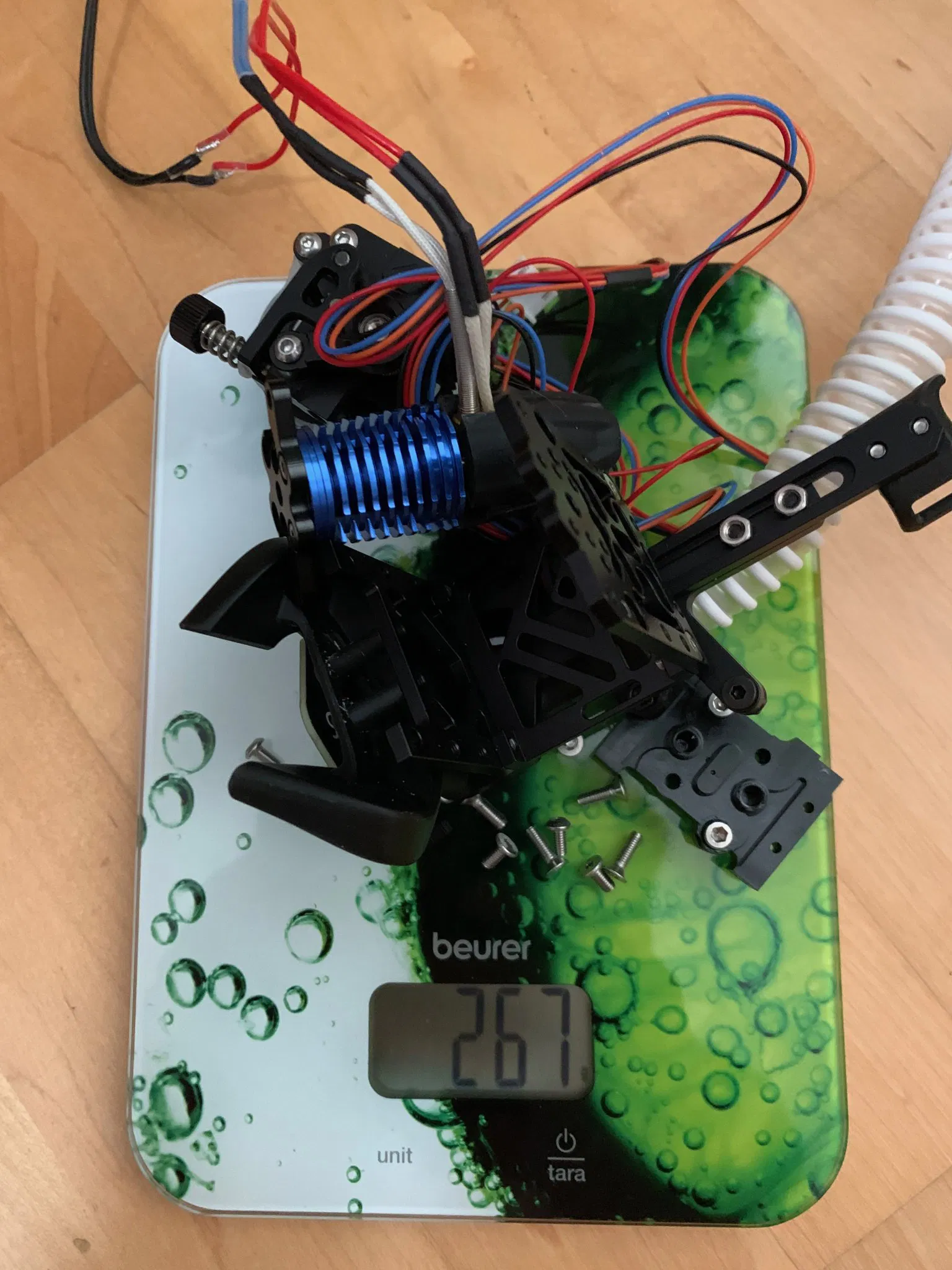

Toàn bộ quá trình thiết lập mất khá nhiều thời gian, nhưng cho đến nay thì rất đáng giá. Hiện tại, nó vẫn đang trong giai đoạn thử nghiệm (khoảng 40k hiện tại). Trọng lượng của nó với 267 g bao gồm tất cả là một sự cải thiện lớn so với 500+ g của một EVA. Và thật thú vị.
