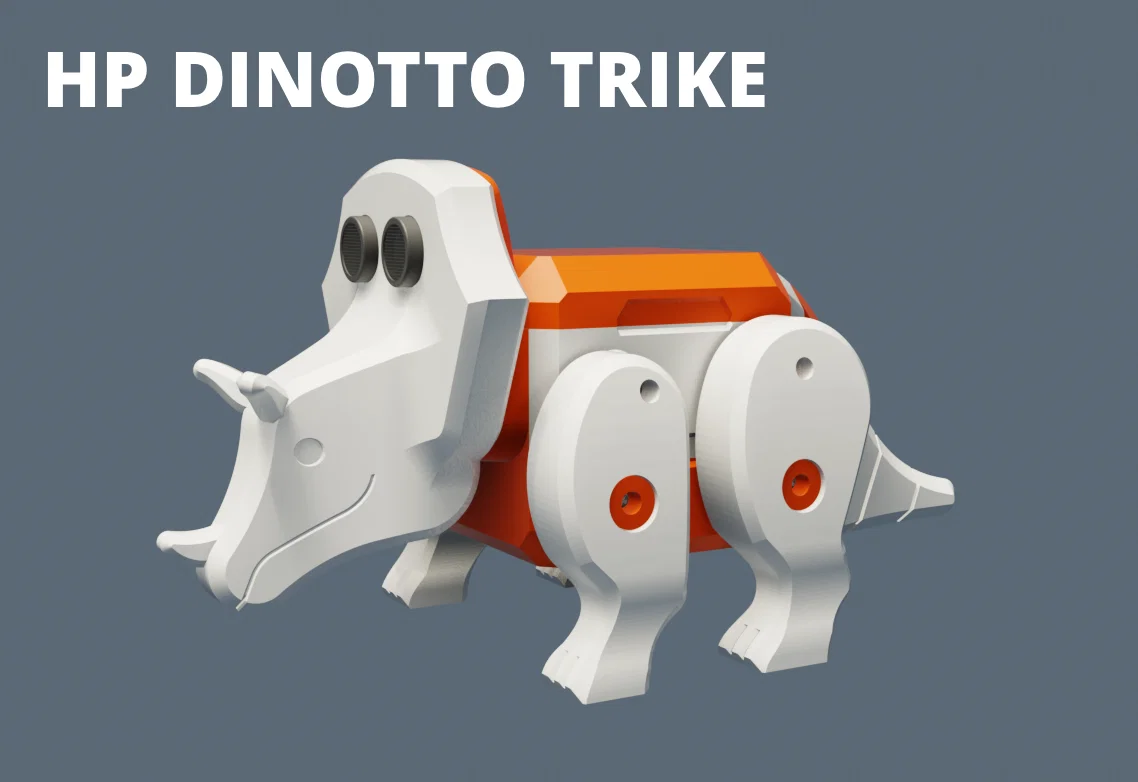

HP DINOTTO TRIKE - Robot Khủng Long Ba Sừng cho HP Otto

Mô tả mô hình

Đây là mô hình robot lấy cảm hứng từ khủng long ba sừng (Triceratops) được thiết kế cho nền tảng HP Otto. Mô hình có hình dáng khủng long cách điệu cùng chiếc đuôi linh hoạt, tạo nên vẻ ngoài vui nhộn và chuyển động năng động.

Thiết kế vẫn giữ được cấu trúc đặc trưng của Otto trong khi biến tấu nó thành một sinh vật tiền sử đầy thú vị. Phần đuôi có độ dẻo nhẹ, cho phép di chuyển linh hoạt và tăng thêm tính thẩm mỹ cho mô hình.

Lưu ý & Khước từ trách nhiệm

Tôi không sở hữu mô-đun HP Otto gốc, nhưng thiết kế này được xây dựng dựa trên kích thước và cấu trúc của nó.

Vui lòng lưu ý:

• Tự chịu trách nhiệm khi in và lắp ráp sản phẩm.
• Tôi đã kiểm thử khái niệm này bằng Arduino UNO và nó hoạt động tốt trên lý thuyết cũng như các bài kiểm tra cơ bản.
• Không đảm bảo tính tương thích hoàn toàn với các linh kiện HP Otto chính hãng (do không chắc chắn về độ dài cáp cảm biến, v.v.).

Phần cứng cần thiết:

• Bo mạch chính HP Robots Otto (gồm còi buzzer, công tắc & sạc).
• Vòng LED RGB với 13 đèn LED.
• Cảm biến đo khoảng cách siêu âm (Ultrasonic).
• 4× mô tơ servo micro loại quay liên tục.
• 4× trục chữ thập cho servo micro (cần cắt bớt phần thừa).
• Pin sạc Li-ion (3.7 V, 1800 mAh).
• Cáp JST:
  • 1× 3-pin (cho vòng LED)
  • 1× 4-pin (cho cảm biến siêu âm)
• Ốc vít:
  • 6× M2×7 (loại A)
  • 19× M2×4 (loại B)
  • 4× bu lông M2×4 (loại C)
