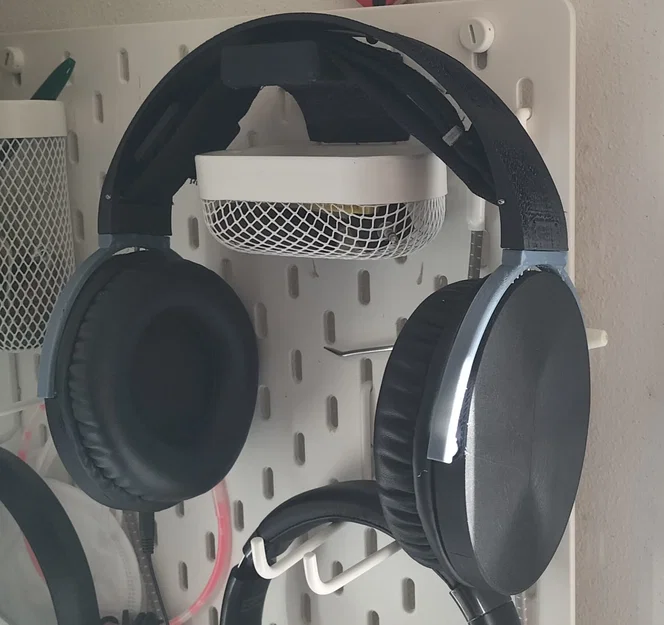

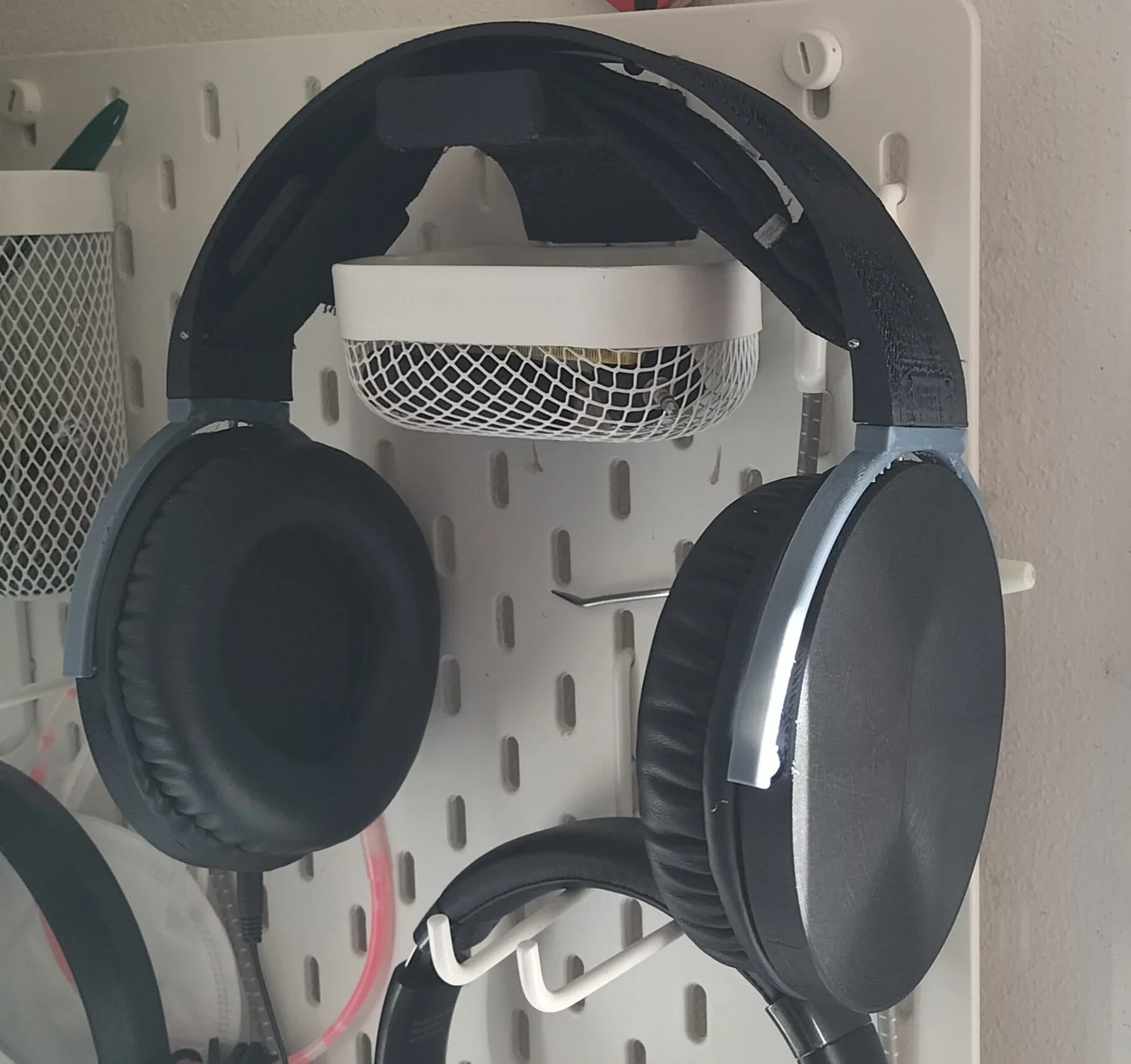

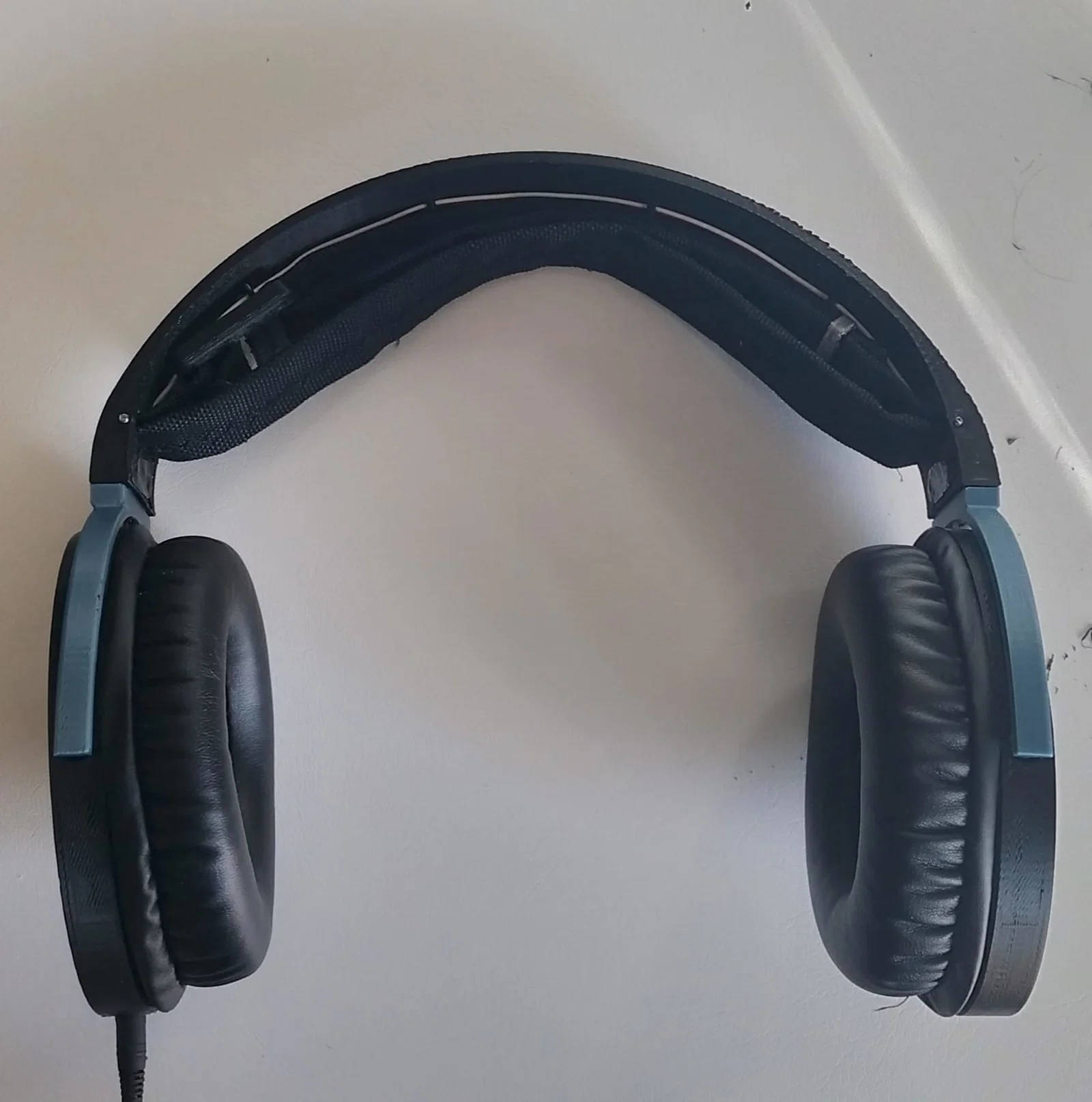

Tai nghe đơn giản (Simple Headphones)
Một mẫu tai nghe được thiết kế theo phong cách tối giản, dễ lắp ráp. Mẫu này sử dụng driver 50mm, đệm tai 100mm và có phiên bản khung vòm ẩn dây tiện lợi. Phù hợp cho những ai thích tự tay chế tạo tai nghe tại nhà.
Mô tả
Những linh kiện bạn cần chuẩn bị:
- Thiết kế này được tối ưu để gắn vừa driver 50mm, nhưng bạn cũng có thể dùng keo nến để cố định driver của mình.
- Jack cắm tai nghe, bạn sẽ dùng keo nến để cố định phần đáy cho chắc chắn.
- Một chiếc băng đô vải để may, mình đã cố gắng vẽ một vài phác thảo hướng dẫn.
-
Một chiếc móc treo đồ để cắt nhỏ. Trông nó có vẻ điều chỉnh được nhưng để chỉnh kích thước thực tế, bạn cần tháo các thanh móc ra vì chúng được ép rất chặt vào nhau.
-
Đệm tai 100mm, dù hình tròn nhưng bạn có thể biến chúng thành hình oval khi lắp vào chi tiết bên trong.
- Dây cáp và thiết bị hàn.
Ngoài ra còn có một phiên bản khung vòm (arc version) cho phép bạn giấu dây cáp bên trong băng đô vải nếu muốn.
Khuyết điểm:
- Độ rộng đầu cố định.
- Đệm tai không ép sát vào đầu.
- Khó điều chỉnh kích thước.
Tính năng:
- Jack cắm một bên.
- Phần tựa đầu êm ái.
- Đệm tai hình oval.
- Một chi tiết duy nhất để lắp đệm tai.
- Thiết kế closed-back.
Bạn hãy in 4 mảnh inserts để kết nối phần yokes và khung vòm. Phần yokes và các chi tiết bên trong là như nhau cho cả hai bên, nhưng phần ốp vỏ (shells) thì khác nhau.
