Đèn LED vòng tròn cho bảng phi tiêu

Hướng dẫn In & Lắp ráp

Giải pháp chiếu sáng tiết kiệm chi phí và ổn định cho bảng phóng phi tiêu của bạn. Thiết kế giúp lắp đặt dễ dàng và sẵn sàng cho việc tích hợp camera trong tương lai.

Danh sách cần in:

• 8x ring.stl – Các đoạn vòng chính (cần chú ý canh hướng khi đặt trong slicer).

• 5x clip.stl – Các khớp nối tiêu chuẩn.

• 3x stand_clip.stl – Các khớp nối chịu lực, dùng để kết nối stand và ring.

• 3x stand.stl – Chân đế (có sẵn lỗ đi dây cáp bên trong).

Phần cứng cần chuẩn bị:

• 16x ốc vít M3x16

• 6x ốc vít M3x30

• 22x đai ốc M3

• 6x ốc vít M5 (để gắn stand.stl vào tường/bảng – chọn độ dài tùy nhu cầu)

Quy trình Lắp ráp:

• Khớp nối tiêu chuẩn: Mỗi kết nối giữa ring.stl và clip.stl sử dụng 2 ốc M3x16 và 2 đai ốc M3.

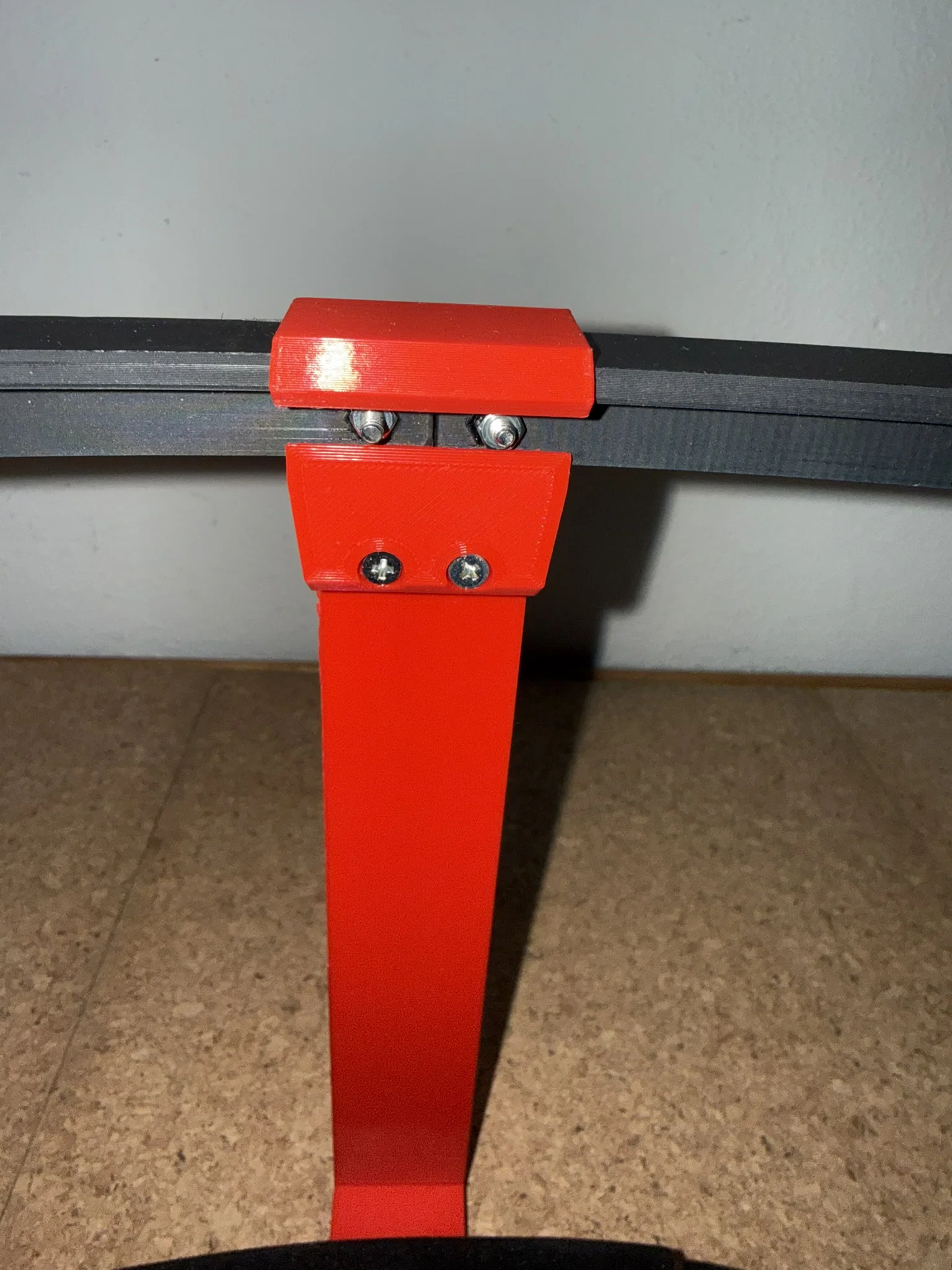

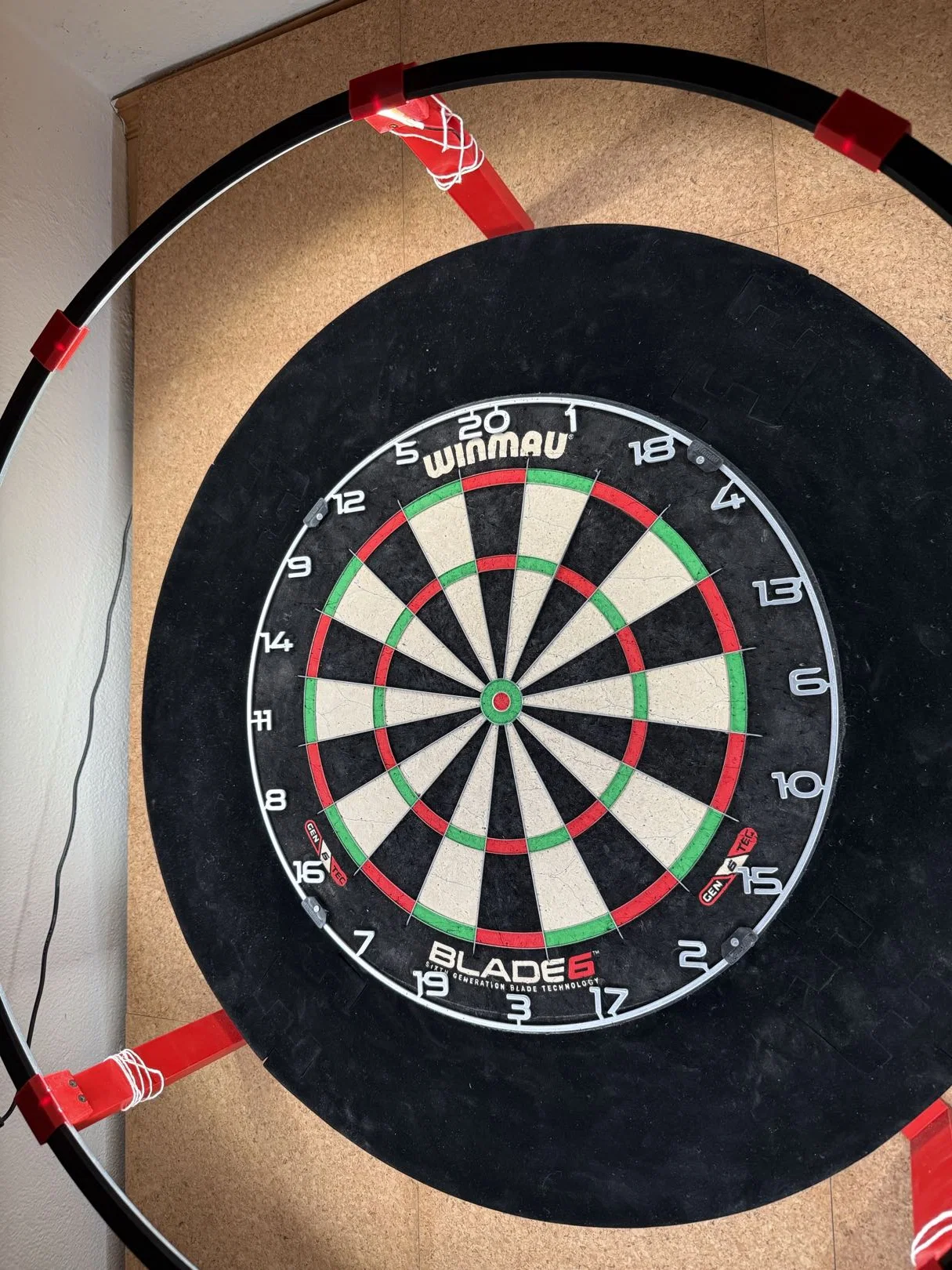

• Khớp nối chân đế: Mỗi stand_clip.stl kết nối stand.stl và ring.stl. Cần sử dụng 4 đai ốc M3, 2 ốc M3x16 và 2 ốc M3x30 để đảm bảo độ chắc chắn.

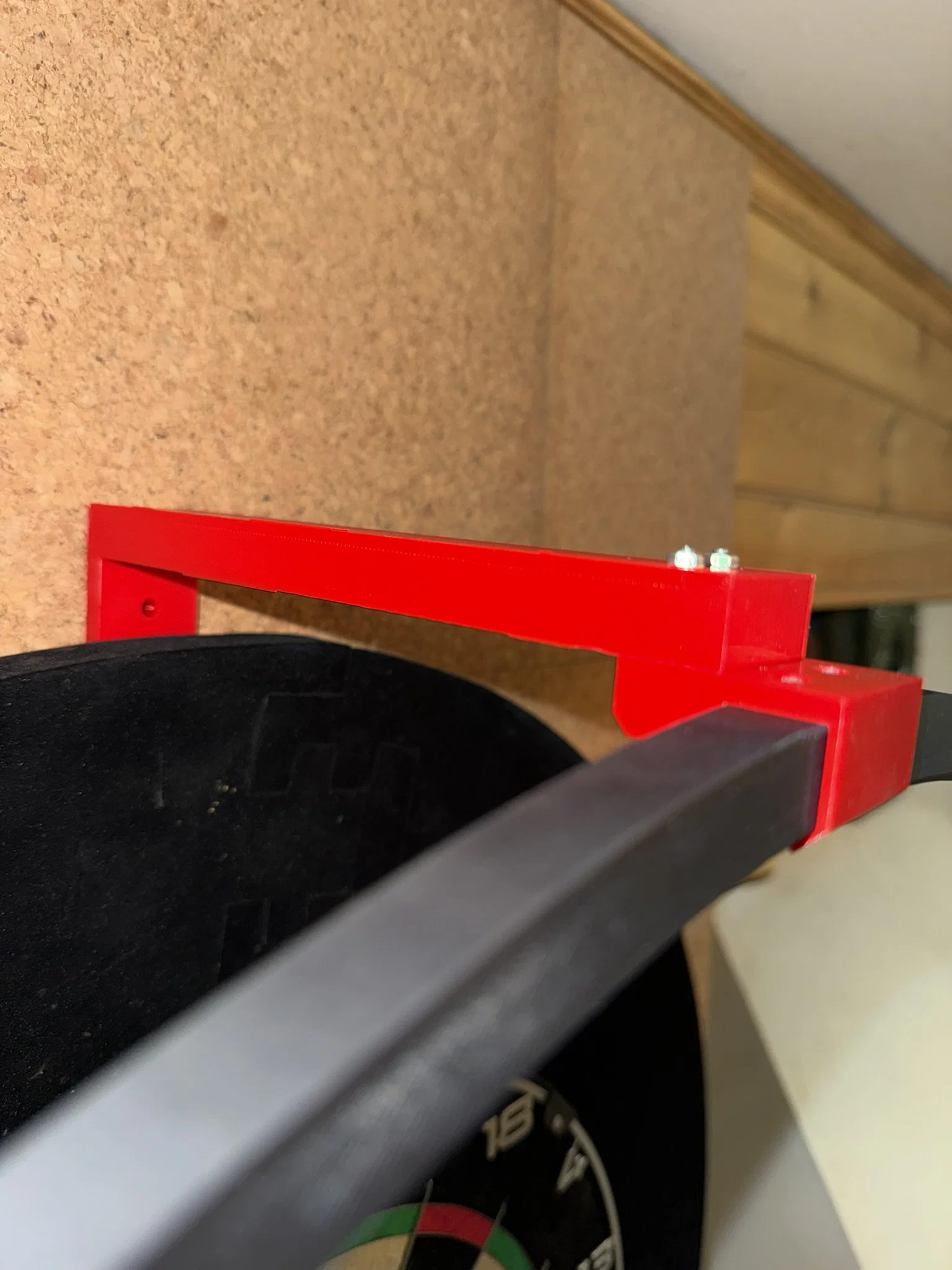

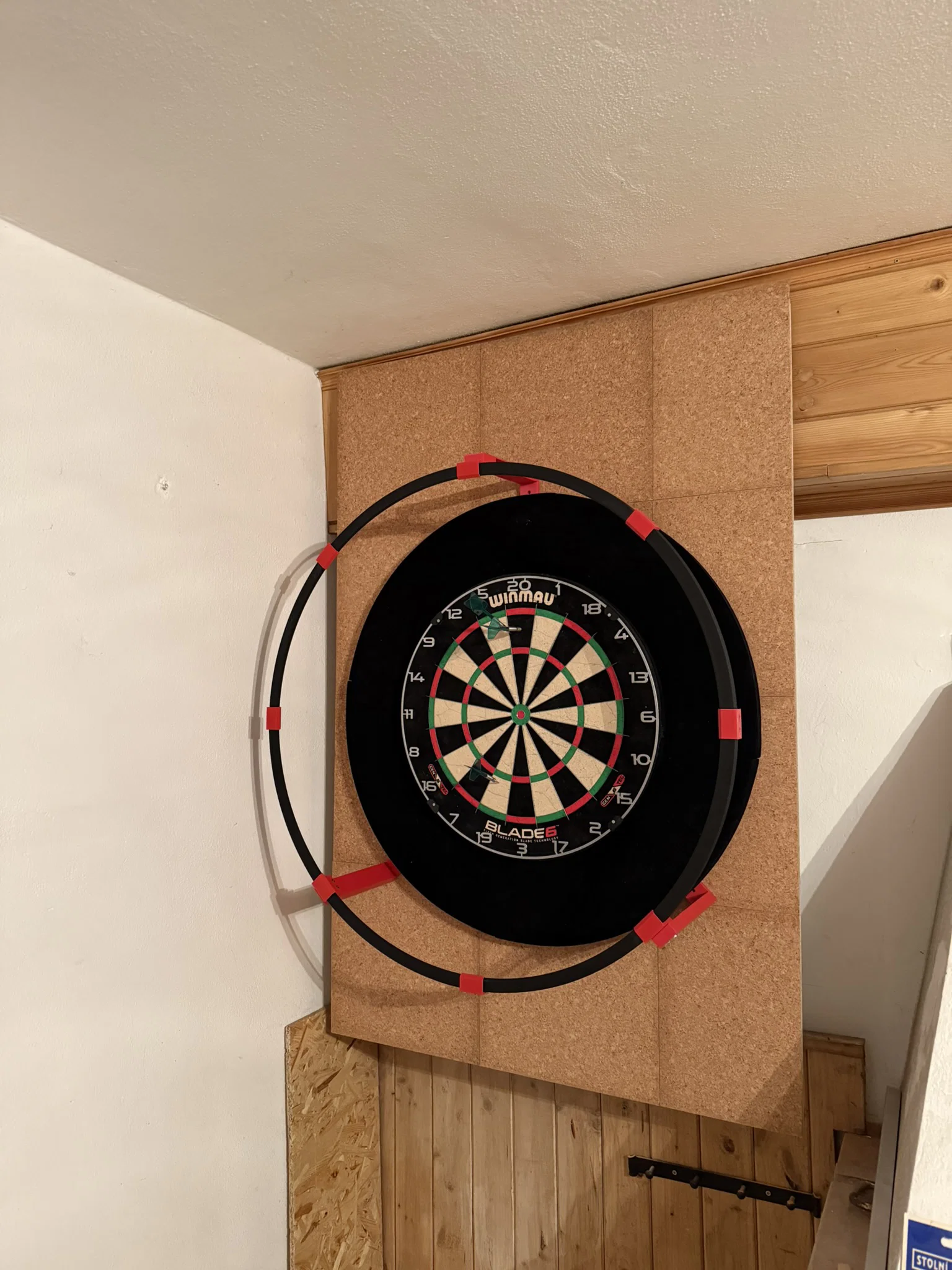

• Gắn lên tường: Sử dụng 6 ốc M5 để cố định các chân stand.stl trực tiếp vào bề mặt tường.

Thiết lập & Mẹo nhỏ:

• Chất liệu: Mình in bằng PLA và thấy rất ổn.

• Đèn LED: Mình đang dùng loại này.

  • Link

• Nguồn điện: Hãy chắc chắn bộ chuyển đổi nguồn của bạn khớp với điện áp của dải LED (12V/24V).

  • Link

• Đi dây: Hãy tận dụng các lỗ có sẵn trong stand.stl để đi dây gọn gàng và thẩm mỹ.

• Hỗ trợ Autodarts: Mình đang phát triển bản nâng cấp gắn camera Autodarts cho vòng đèn này. Hãy đón chờ nhé, mình sẽ cập nhật file sớm thôi!

• Bạn cần hỗ trợ? Nếu có bất kỳ câu hỏi nào về việc lắp ráp hoặc linh kiện, đừng ngại để lại bình luận bên dưới – mình rất vui lòng được hỗ trợ bạn!
