Bộ kẹp thân kính thiên văn Parametric (Clamshell) kèm mẫu cho ST80

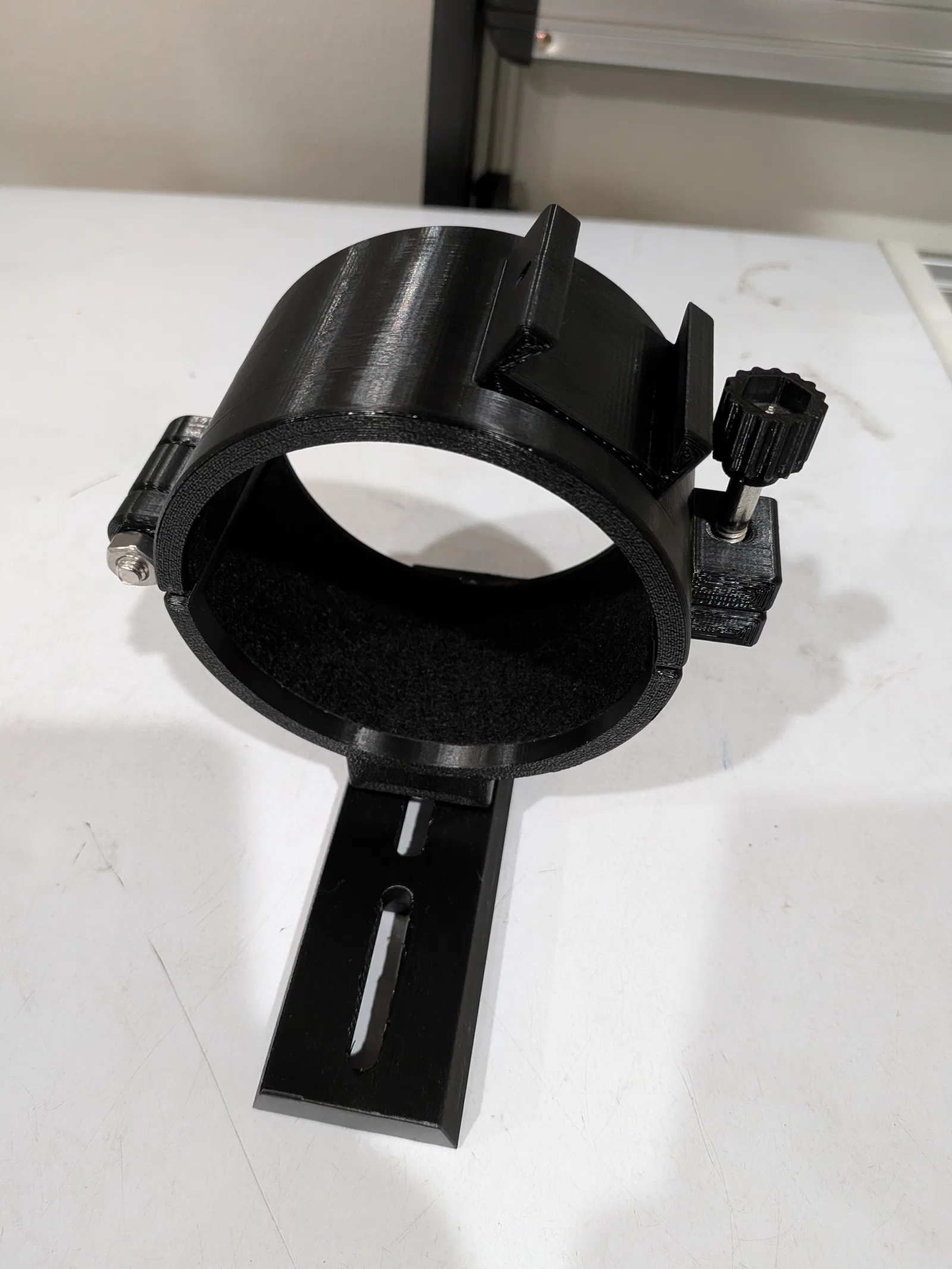

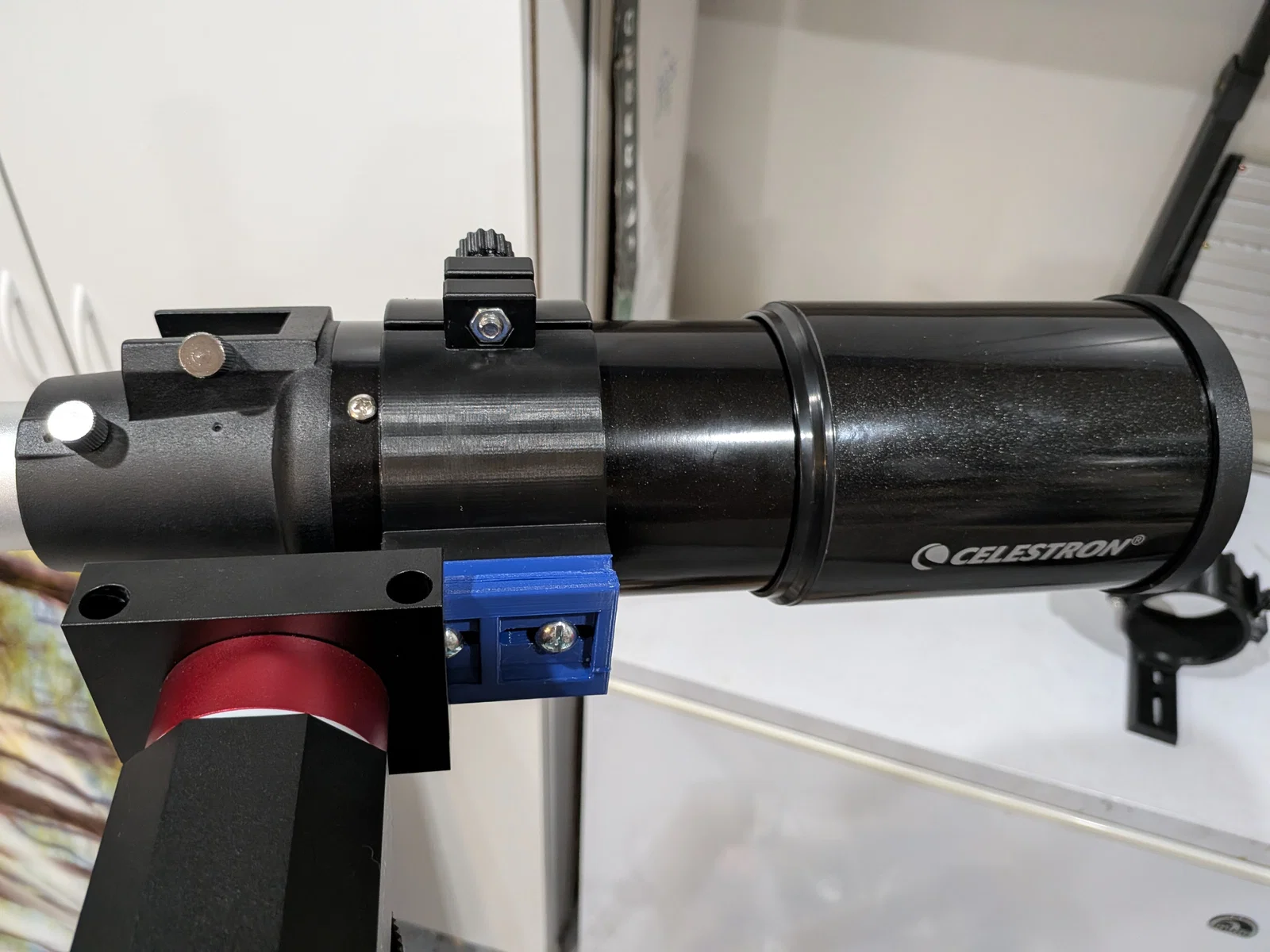

Đây là thiết kế parametric cho bộ kẹp thân ống kính (clamshell) của kính thiên văn. Các file STL mẫu được thiết kế cho các ống kính 80mm f/5 tiêu chuẩn do Synta sản xuất (thường thấy trên các thương hiệu như Orion, Sky-watcher, Celestron, Omegon, v.v.). Một bộ bao gồm phần gắn kính tìm mục tiêu (finder shoe) tiêu chuẩn Synta, bộ còn lại là kiểu kẹp trơn. Kèm theo là núm vặn lục giác.

Bạn có thể cập nhật script OpenScad đi kèm để thay đổi kích thước của bộ kẹp, thêm hoặc bớt đế gắn kính tìm mục tiêu, hoặc tùy chỉnh các thông số phần cứng lắp đặt.

Phần cứng cần thiết để hoàn thiện bản in cho ST80:

• 4 - Đai ốc lục giác 1/4" - 2 cái cho phần kết nối dovetail, 1 cái cho bản lề và 1 cái cho kẹp
• 1 - Vít máy 1/4" dài 1 3/4" cho bản lề
• 1 - Bulông lục giác 1/4" dài 1 1/4" hoặc hơn cho núm vặn kẹp
• Một thanh dovetail tùy chọn phù hợp với vít 1/4" cách nhau 30mm
• Miếng nỉ dán dày 1mm để lót bên trong bộ kẹp
• Đối với đế gắn kính tìm mục tiêu, khuyến khích dùng thêm đai ốc nhiệt M4 cùng với vít vặn tay M4

Khi in, hãy sử dụng thêm hỗ trợ (supports) và đảm bảo ít nhất 6 lớp tường (tốt nhất là 8 lớp). Nên ưu tiên dùng nhựa PETG hoặc các loại vật liệu có độ ổn định nhiệt cao.

Để tìm thanh dovetail chuẩn Vixen, bạn có thể tham khảo mẫu này: tại đây
