Antenna dạng phễu 5-6GHz 16dBi
Mẫu antenna dạng phễu 16dBi được thiết kế để in 3D và bọc băng đồng. Sản phẩm tối ưu cho dải tần 5-6GHz, yêu cầu điều chỉnh bằng VNA và kỹ thuật dán băng đồng tỉ mỉ để đạt hiệu suất tốt nhất.
Mô tả

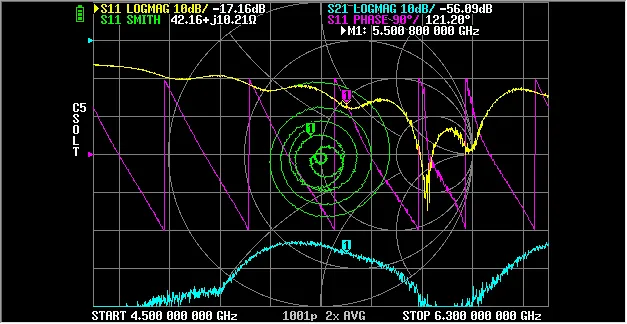

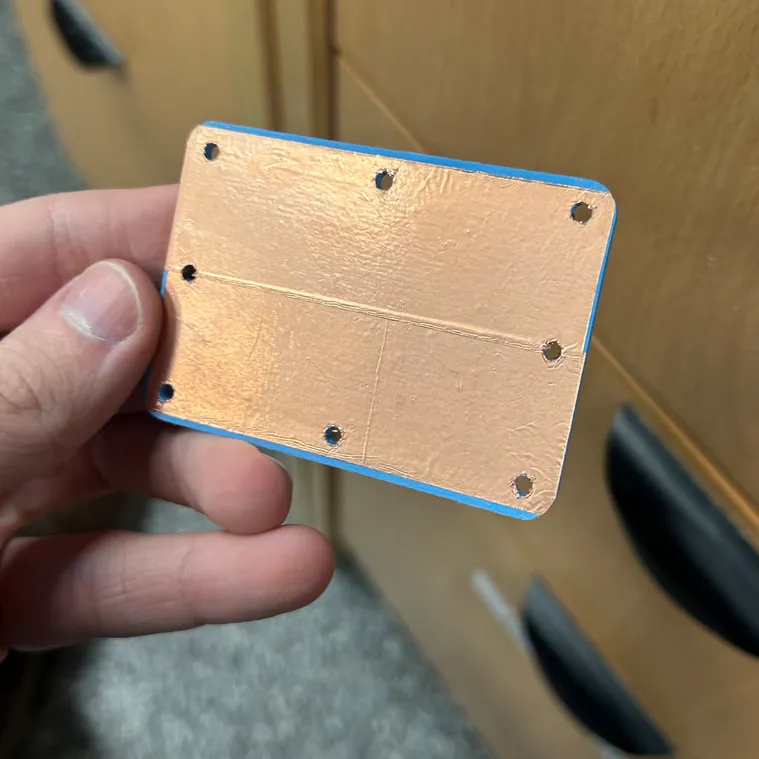

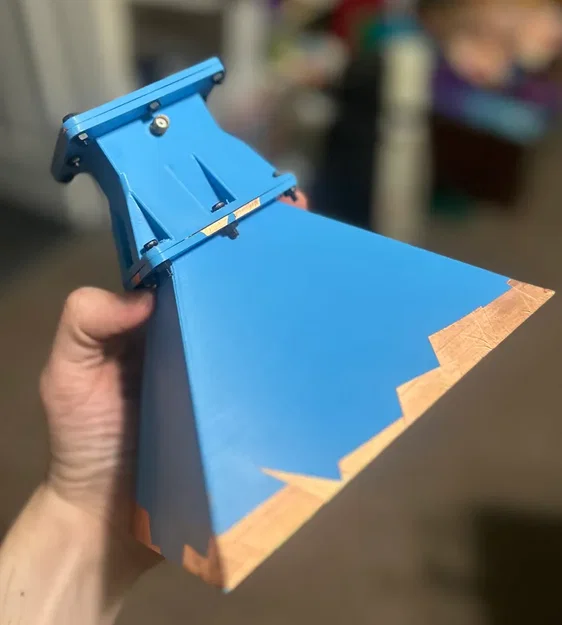

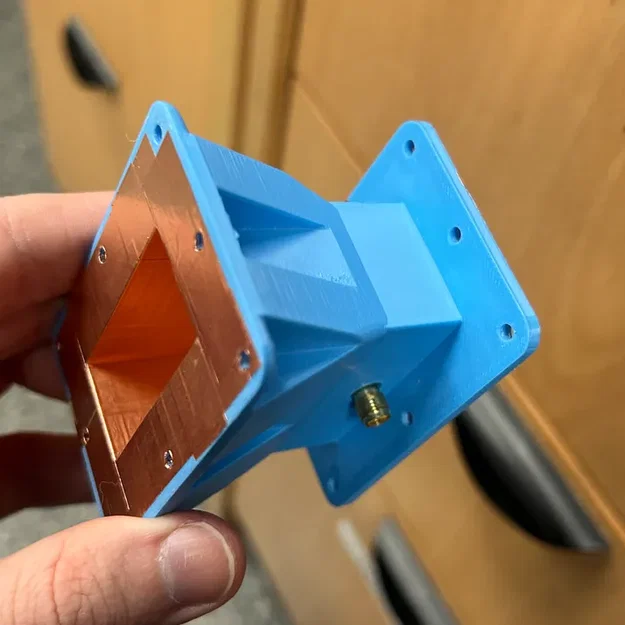

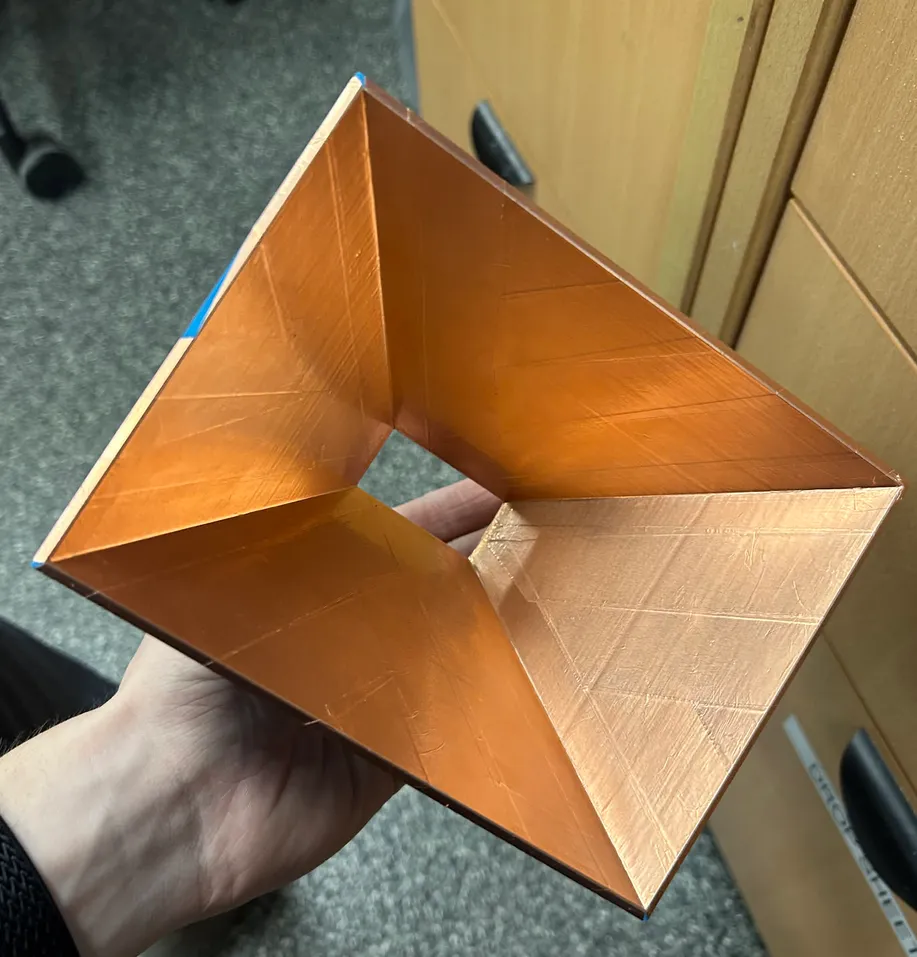

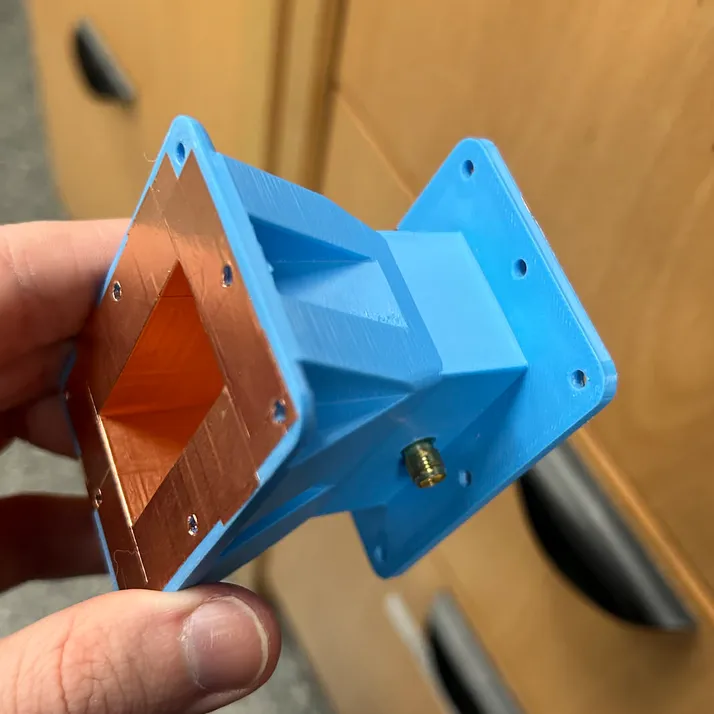

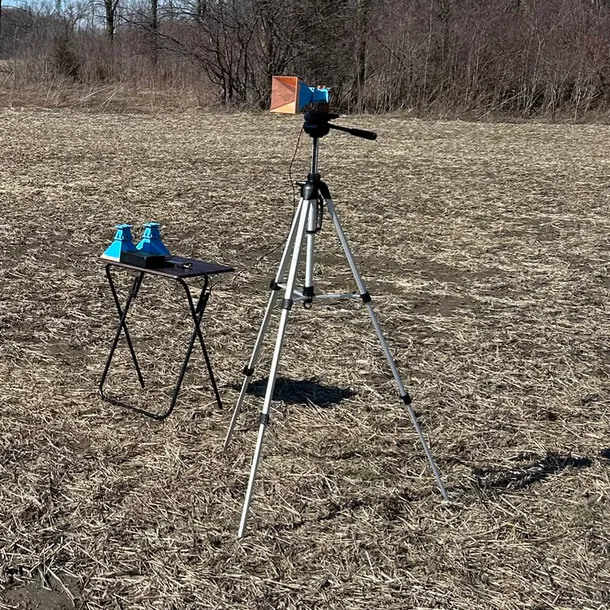

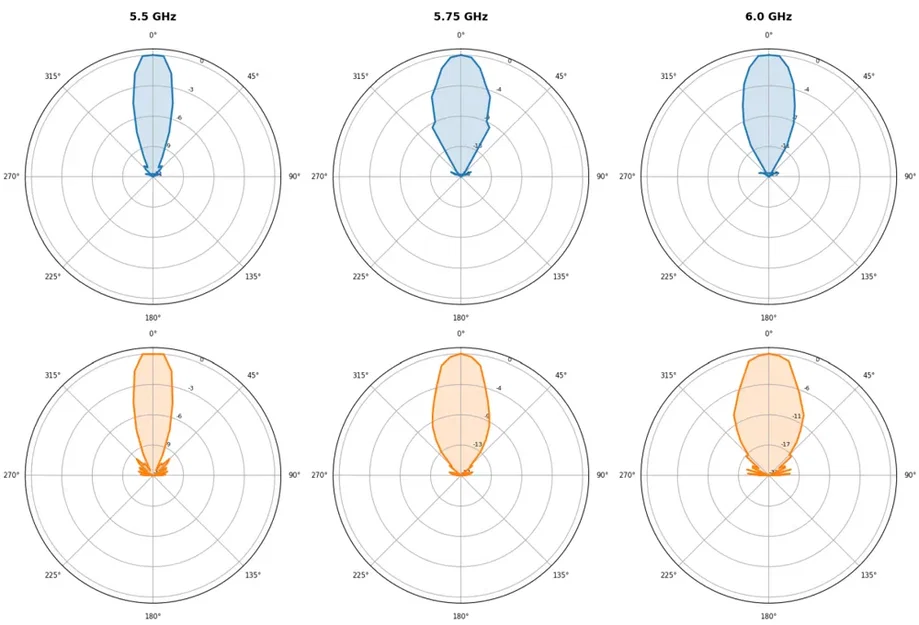

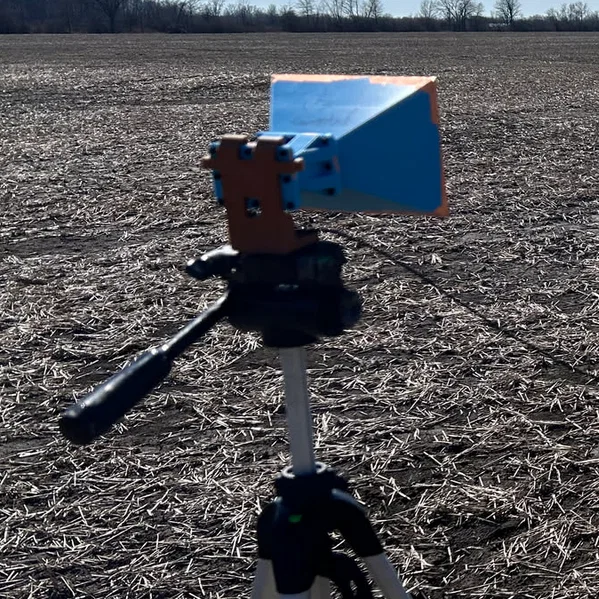

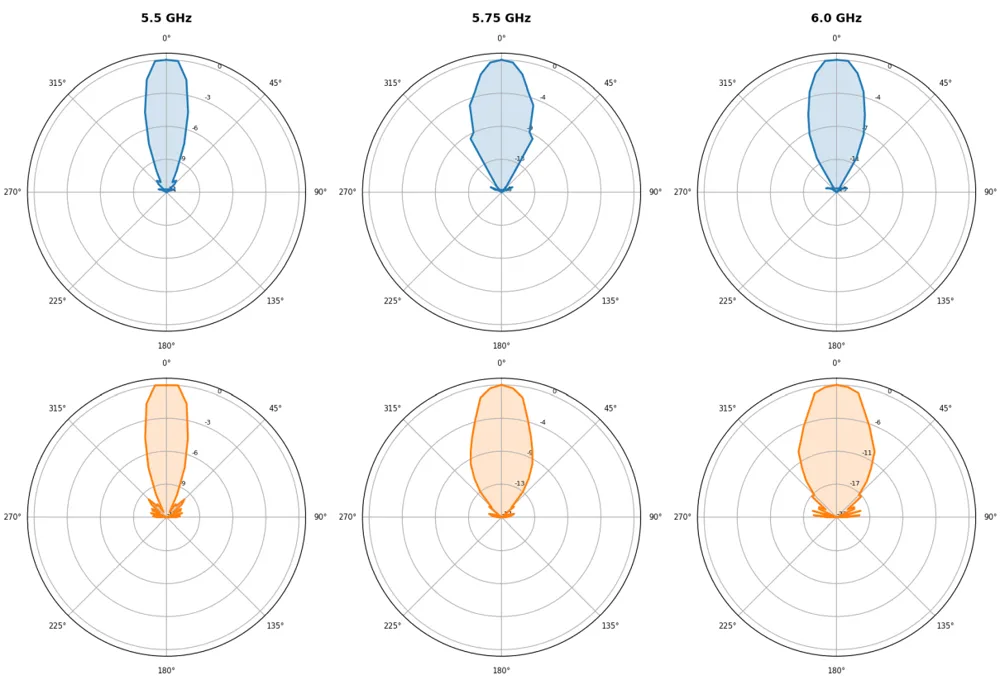

Antenna dạng phễu (horn antenna) 5-6GHz 16dBi. Bạn chỉ cần cắt tỉa dây dẫn theo dải tần mong muốn bằng thiết bị VNA (như LiteVNA hoặc NanoVNA). Hãy dán băng đồng THẬT KỸ, bao phủ cả những vị trí có ốc vít (xem ảnh minh họa để biết chi tiết). Băng đồng càng phẳng và các khớp nối giữa các bộ phận càng tiếp xúc tốt thì hiệu suất sẽ càng cao. Hãy đảm bảo hàn đầu nối SMA vào lớp đồng. Tôi cũng khuyên bạn nên dùng keo siêu dính để cố định chắc chắn đầu nối SMA.
Thiết kế này sử dụng ốc vít 3M.
Để biết thêm thông tin về thiết kế này, bạn có thể xem bài viết trên blog của tôi tại đây: https://quizque.ca/posts/5ghz-3d-printed-antenna/
