Ngàm gắn PZ Probe cho Dragon Burner
Ngàm hỗ trợ lắp bo mạch điều khiển E3D PZ Probe vào X-carriage của đầu in Dragon Burner trên máy Voron 2.4. Thiết kế gọn gàng, dễ lắp đặt và thuận tiện cho việc đi dây cho các máy in sử dụng rail MGN12H.
Mô tả

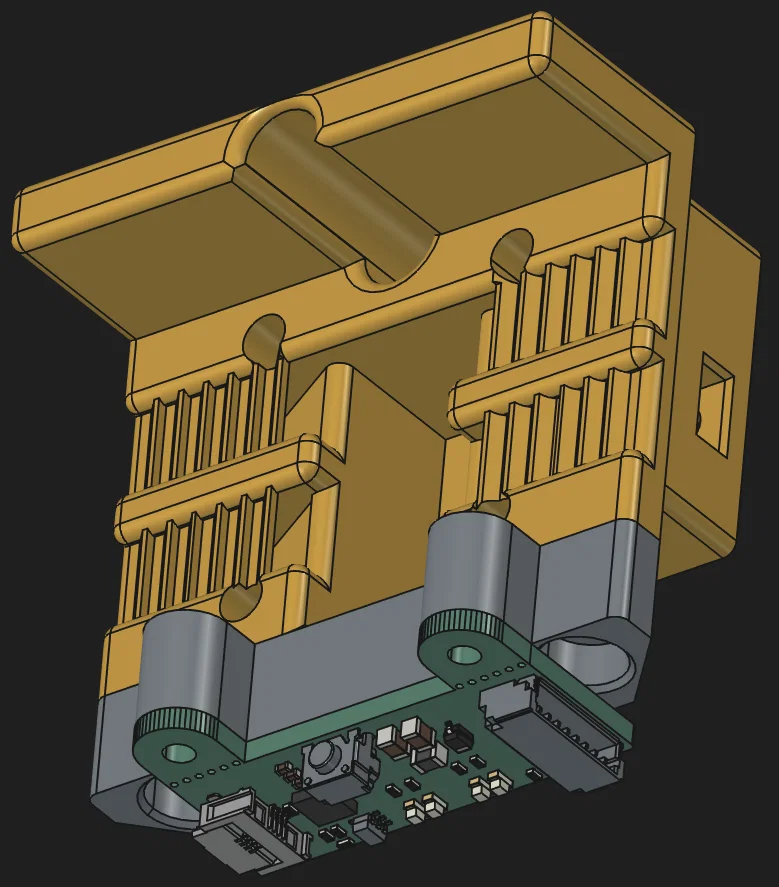

Cái ngàm này được thiết kế để gắn vào phía dưới X-carriage của đầu in Dragon Burner trên máy Voron 2.4, giúp bạn có chỗ cố định bo mạch điều khiển E3D PZ Probe. Bo mạch được đặt ở vị trí gọn gàng, không bị vướng víu nhưng vẫn đảm bảo dễ tiếp cận và nằm gần PCB của đầu in để thuận tiện cho việc đi dây.
Bạn hãy đặt các threaded inserts vào mặt dưới của carriage, sau đó dùng ốc M3x8 SHCS để gắn ngàm vào. Sử dụng các ốc M2 đi kèm với PZ Probe để gắn bo mạch điều khiển lên ngàm. Khi lắp đúng, các đầu ốc SHCS sẽ nằm lọt trong lỗ, không bị cạ vào bo mạch điều khiển.
Mẫu X carriage cụ thể mà mình đã dùng làm tham chiếu có thể tìm thấy tại đây: https://github.com/chirpy2605/voron/blob/main/general/Alternative_Voron_Mounts/Modified_Mounts/V1_V2/STLs/MGN12H/MGN12H_X_Carriage_Lite.stl
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
