Mod dây cáp tháo rời cho tai nghe Grado (Kèm hướng dẫn chi tiết!)

Chào mọi người!

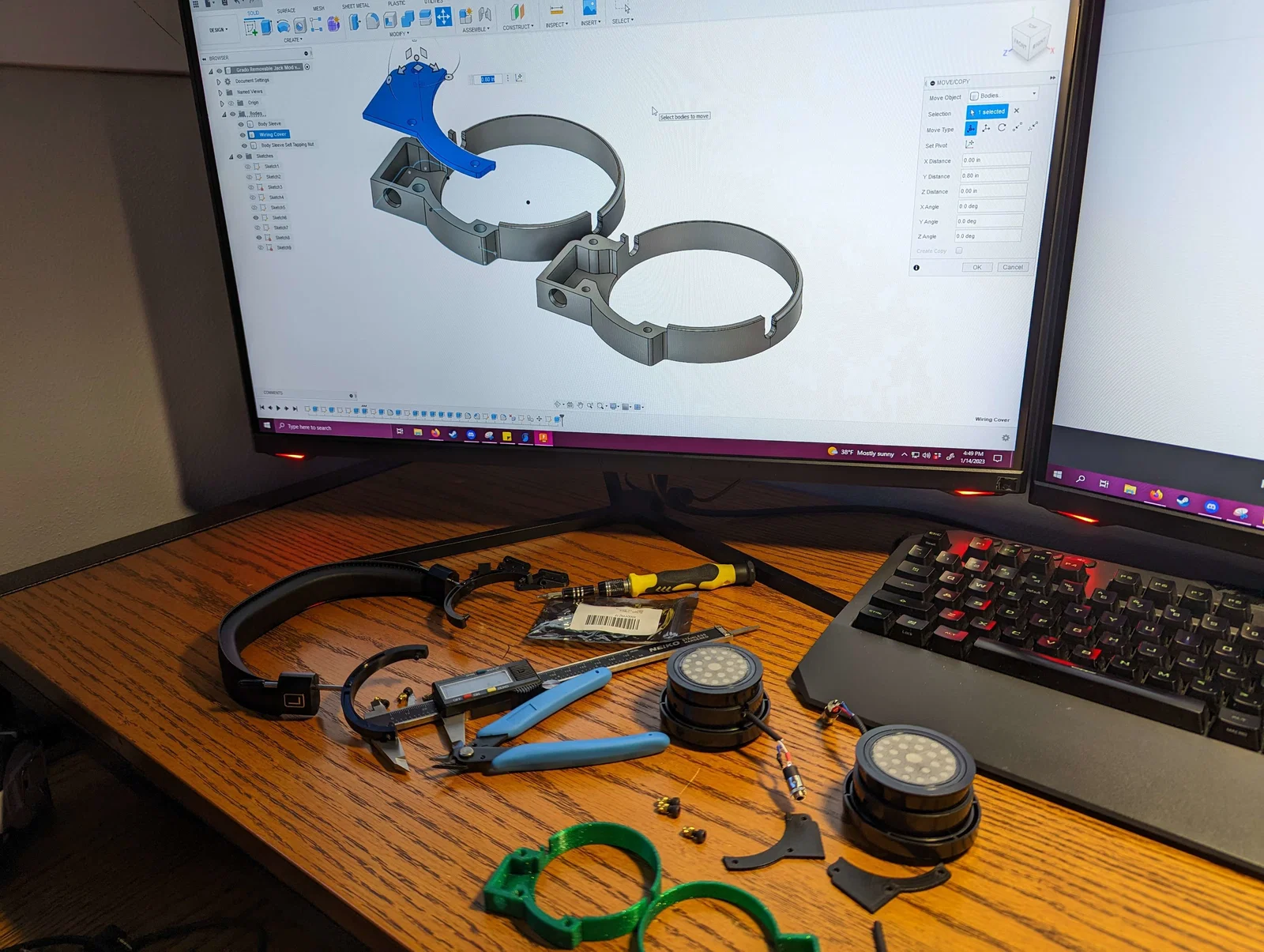

Chắc hẳn nhiều bạn cũng giống mình, cực kỳ khó chịu với cái dây cáp zin của tai nghe Grado. Sau vài lần bị cái lớp bọc nylon của dây nó giật rụng mất mấy cọng râu, mình quyết định đã đến lúc phải làm gì đó. Mình biết có vài cách mod bằng cách dùng máy sấy tóc cho keo mềm ra rồi mở vỏ, nhưng mình không muốn dùng nhiệt gần driver tí nào. Thế nên mình làm bản mod này: bạn chỉ cần cắt dây theo độ dài mong muốn và phần vỏ này sẽ trùm lên vỏ zin. File mình để ở đây, nếu bạn muốn remix hoặc mod cho jack MMCX hay 2-pin thì cứ tự nhiên, chỉ cần ghi nguồn cho mình là được. Mình đã test thử với dây của Meze 99 và Hifiman He-4xx, cả hai đều dùng ngon lành.

Một vài lưu ý trước khi bắt đầu: Mình làm 2 phiên bản ngàm, một bản dùng ốc cấy (heat-set insert) kiểu Voron và một bản dùng ốc vít tự ren, lỗ to và lỗ nhỏ khác nhau. Hãy in thử để xem loại nào hợp với bạn nhất nhé! Dù dùng ống co nhiệt để cách điện không bắt buộc, nhưng tốt nhất vẫn nên dùng để các mối nối không bị chạm chập theo thời gian. Model này đòi hỏi máy in phải được căn chỉnh chuẩn vì dung sai khá khít. Mình sẽ cố gắng giải đáp các thắc mắc của các bạn ở phần bình luận, nên cứ thoải mái đặt câu hỏi nhé! Giờ thì bắt tay vào làm thôi!

Dụng cụ cần chuẩn bị

• Máy in 3D (Mình dùng con Ender 2 Pro)
• Nhựa in tùy chọn (Mình dùng nhựa Carbon Fiber PETG của Atomic Filament)
• Kìm tuốt dây
• Kính bảo hộ
• Giấy nhám mịn
• Kìm cắt dây/Kìm cắt cạnh (Dùng loại xanh đi kèm máy in là ổn)
• Mỏ hàn và thiếc hàn
• Jack 3.5mm Stereo Panel Mount (Loại chân vàng cũng được)
• Tai nghe Grado SR60-X (Hoặc các model tương tự. Mình chưa rõ các dòng khác có tương thích không)
• Dây cáp tai nghe 3.5mm hai đầu (Tham khảo loại này)
• Thước đo hoặc thước kẹp
• 6 con ốc M3 dài 6mm (Hoặc ốc vít tự ren cùng kích cỡ)
• Ốc cấy nhiệt M3 kiểu Voron (Nếu dùng bản dùng ốc cấy)
• Tua vít/Lục giác phù hợp
• Một chút kiên nhẫn và tự tin! Bạn làm được mà!

Hướng dẫn thực hiện

Lưu ý: Hướng dẫn này mình thực hiện trên con Grado SR60-X của mình và dùng bản ốc cấy nhiệt.

Bước 1: Mod phần headband

Trước khi làm, hãy đeo kính bảo hộ vào vì những mảnh vụn khi cắt có thể bay vào mắt. Bạn chỉ cần đeo lúc cắt thôi.

Trước hết, tháo đệm tai ra và cất sang một bên. Bạn cần cắt bớt phần ngàm giữ driver để có chỗ lắp ốp mới. Hãy cắt tỉa phần ngàm như thế này:

Mình đã tháo củ tai ra cho dễ nhìn, nhưng bạn có thể để nguyên khi cắt. Cẩn thận vì các mảnh nhựa sẽ bắn tung tóe đấy! Làm như vậy cho cả 4 chân ngàm trên mỗi bên. Không cần chính xác tuyệt đối đâu, nhưng mình thường cắt tầm 1-2mm.

Bước 2: Tháo driver và làm mịn nhựa

Bước này nghe có vẻ ghê nhưng không sao đâu! Bạn chỉ cần cạy driver ra khỏi ốp. Cách tốt nhất là đẩy chốt giữ nhỏ sang một bên rồi dùng ngón cái ấn vào ngàm cho đến khi nó trượt ra. Cẩn thận kẻo làm gãy nhựa nhé, mình làm mấy lần rồi thấy không bị nứt gì cả.

Sau khi làm xong cả 2 bên, hãy giữ lại các chốt nhỏ. Để làm mịn phần nhựa vừa cắt, mình hơ qua lửa nến cho ấm rồi miết lại hoặc dùng giấy nhám mịn là xong.

Bước 3: Loại bỏ cái dây cáp "đáng ghét" đó

Đã đến lúc cắt bỏ sợi dây cũ rồi! Đo tầm 50mm từ đáy củ tai rồi cắt! Sau đó tháo lớp vỏ bọc nylon ra. Nếu khó quá, cứ dùng kéo tỉa dần đến sát gốc vỏ driver là được.

Tuốt vỏ dây tầm 26mm, chừa lại một chút ở đáy để chống đứt cáp.

Bước 4: In linh kiện

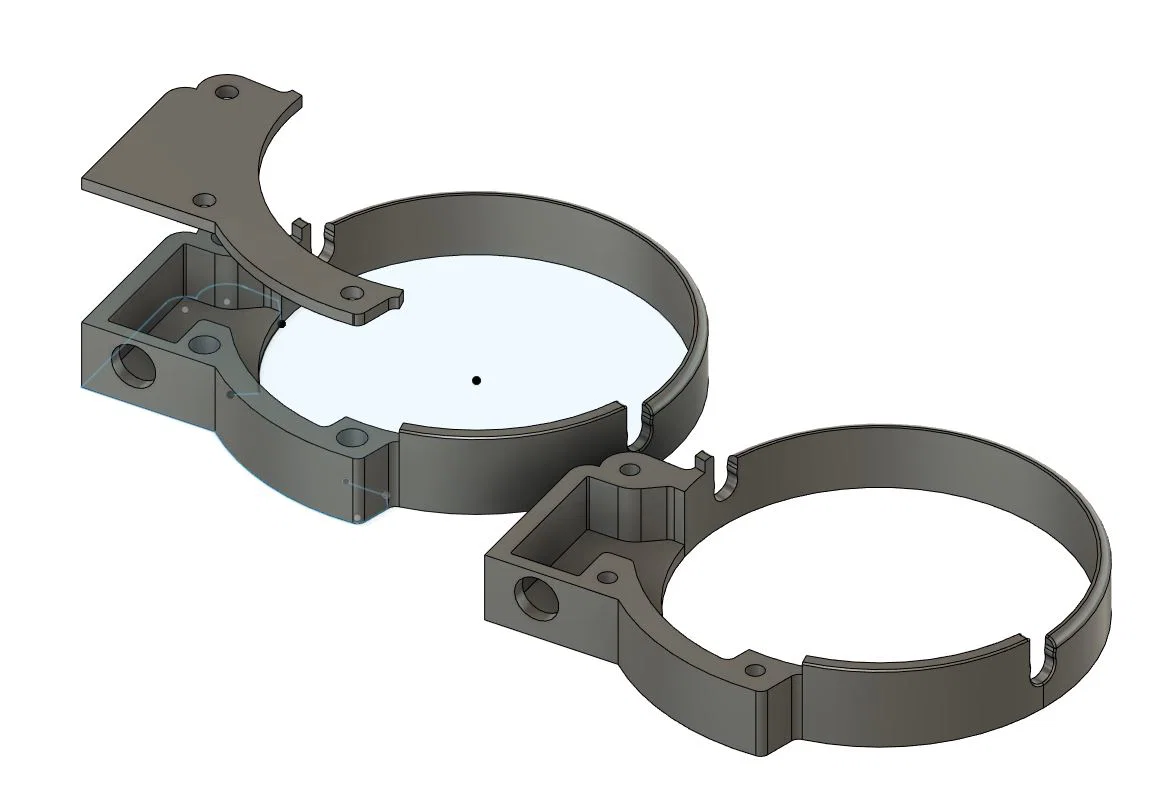

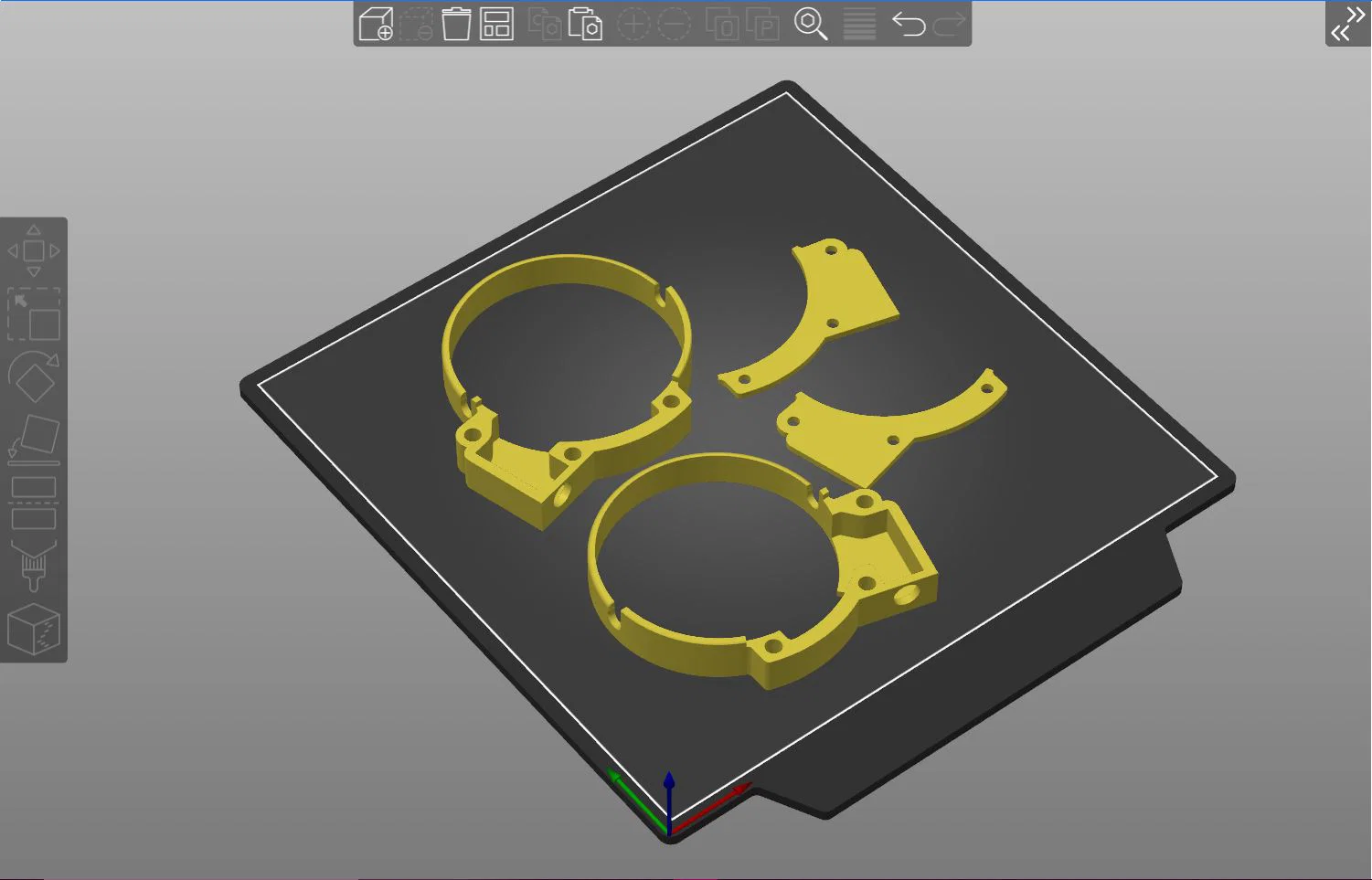

In các bộ phận bằng vật liệu bạn thích. Mình dùng nhựa Carbon Fiber PETG màu đen cho cứng cáp. Nhớ in mỗi bên một cặp ốp thân và nắp che dây (dùng chức năng mirror trong slicer).

Bước 5: Hàn dây

Đây là bước hơi tốn công chút. Tuốt đầu dây như hình nhé.

Nếu dùng ống co nhiệt, nhớ luồn vào trước khi hàn!

Với dòng SR60-X, dây màu xanh là dây mát (ground). Bạn không cần phân biệt trái phải vì jack mới sẽ lo phần đó. Cứ hàn dây xanh vào chân trên cùng, dây đỏ và trắng vào chân số 2 như hình:

Test thử bằng video Right-Left Audio Test xem chuẩn chưa nhé.

Bước 6: Hoàn thiện mối hàn

Co ống nhiệt lại, cẩn thận đừng để chạm chập. Thế là xong phần khó nhất rồi!

Bước 7: Lắp ốp thân (Body Sleeve)

Bước 7a: Lắp ốc cấy nhiệt

Đặt ốc cấy vào lỗ, dùng mỏ hàn ấn nhẹ cho đến khi mặt ốc phẳng với bề mặt nhựa.

Bước 7b: Lắp ốp vào driver

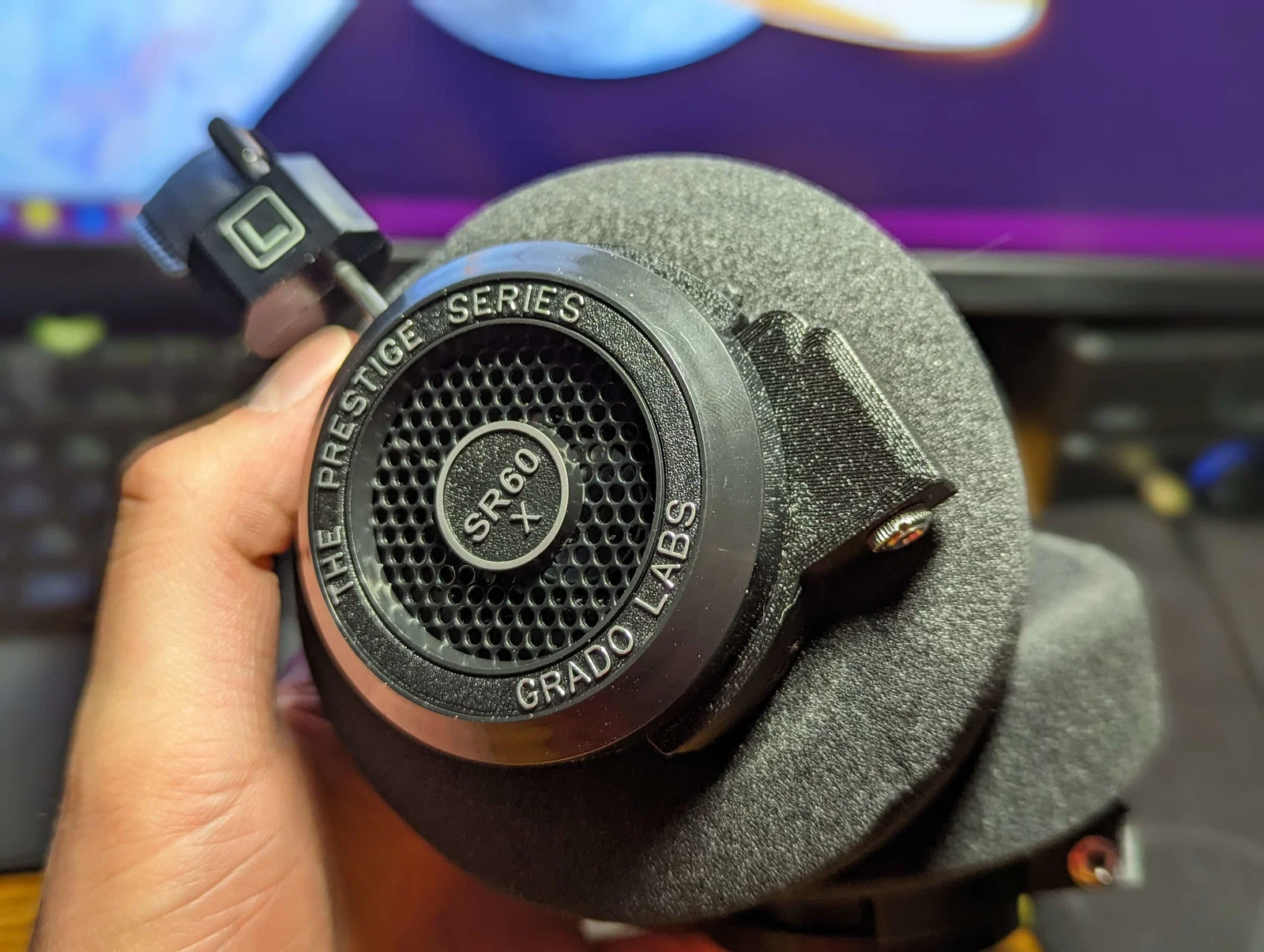

Phần ốc vít sẽ quay vào trong phía đệm tai để nhìn cho gọn.

Khớp các rãnh hình chữ U với ngàm headband.

Bước 8: Cố định jack

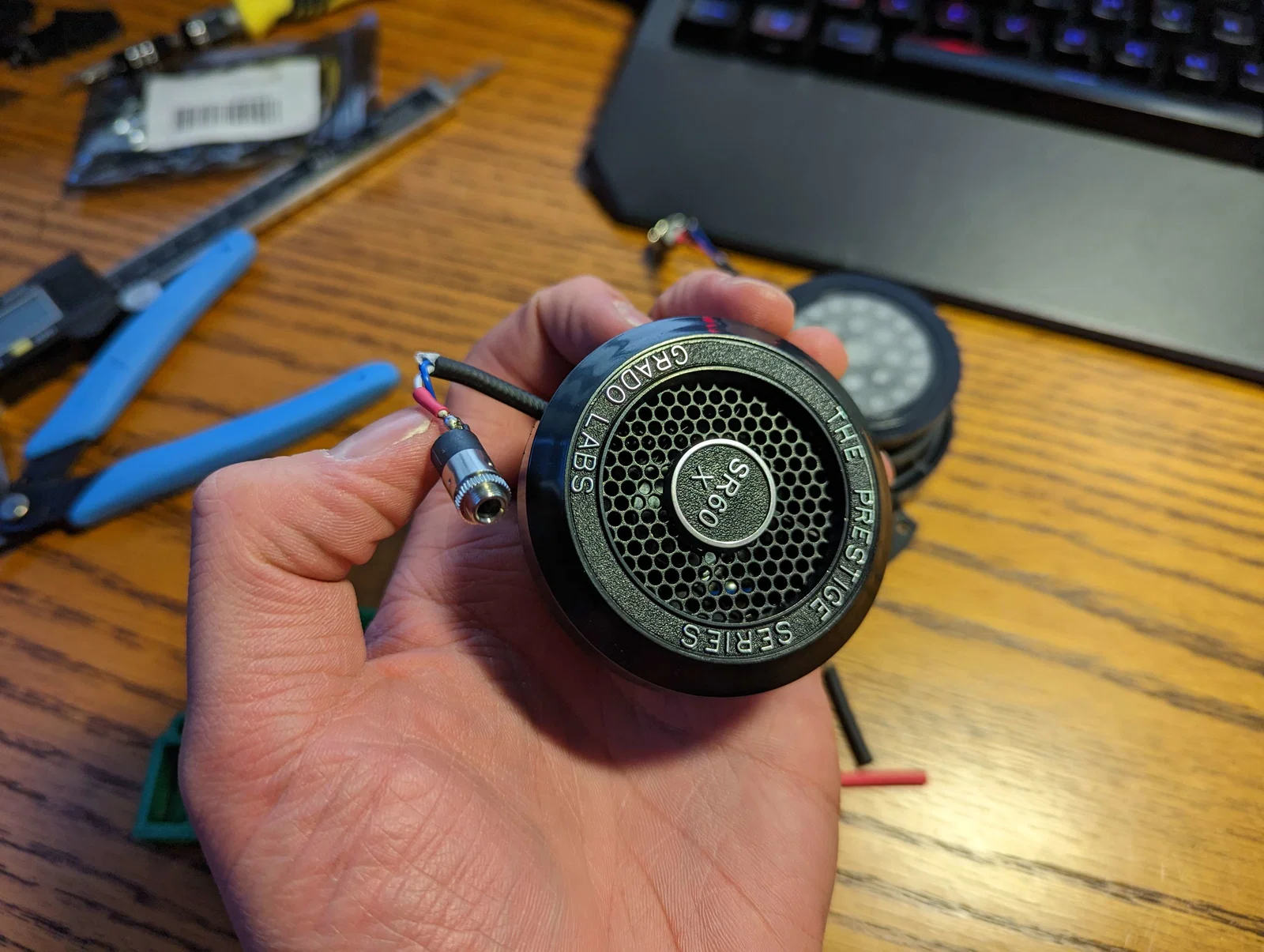

Tháo ốc jack, luồn đầu jack qua lỗ rồi vặn ốc lại. Nhét phần dây thừa vào rãnh bên trong.

Bước 9: Vặn nắp che

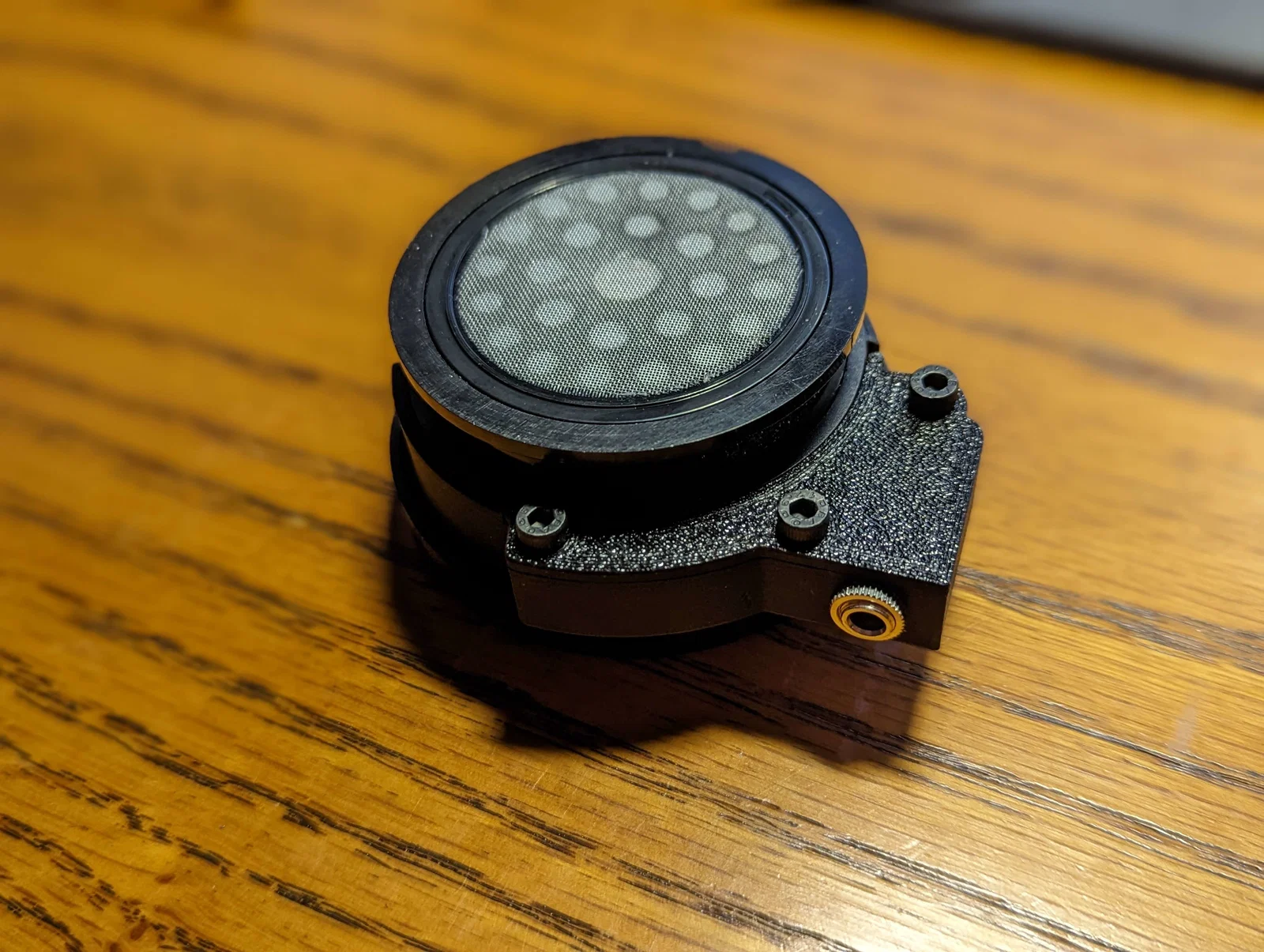

Đặt nắp che lên và dùng ốc M3 bắt chặt lại.

Bước 10: Lắp lại vào headband

Bước cuối rồi! Đẩy chốt ngàm ra để lắp tai nghe vào dễ hơn, sau đó đẩy chốt lại để khóa chặt.

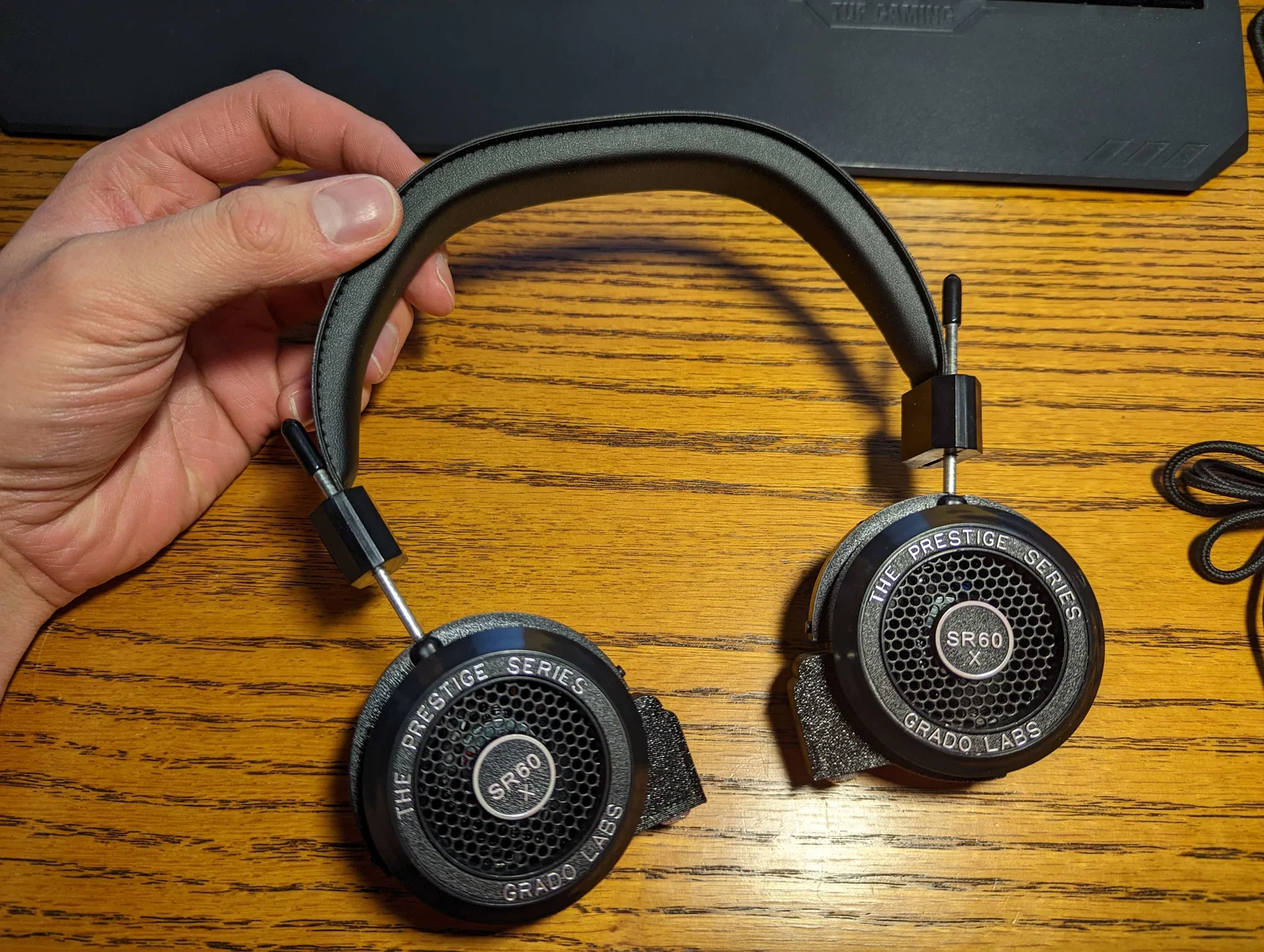

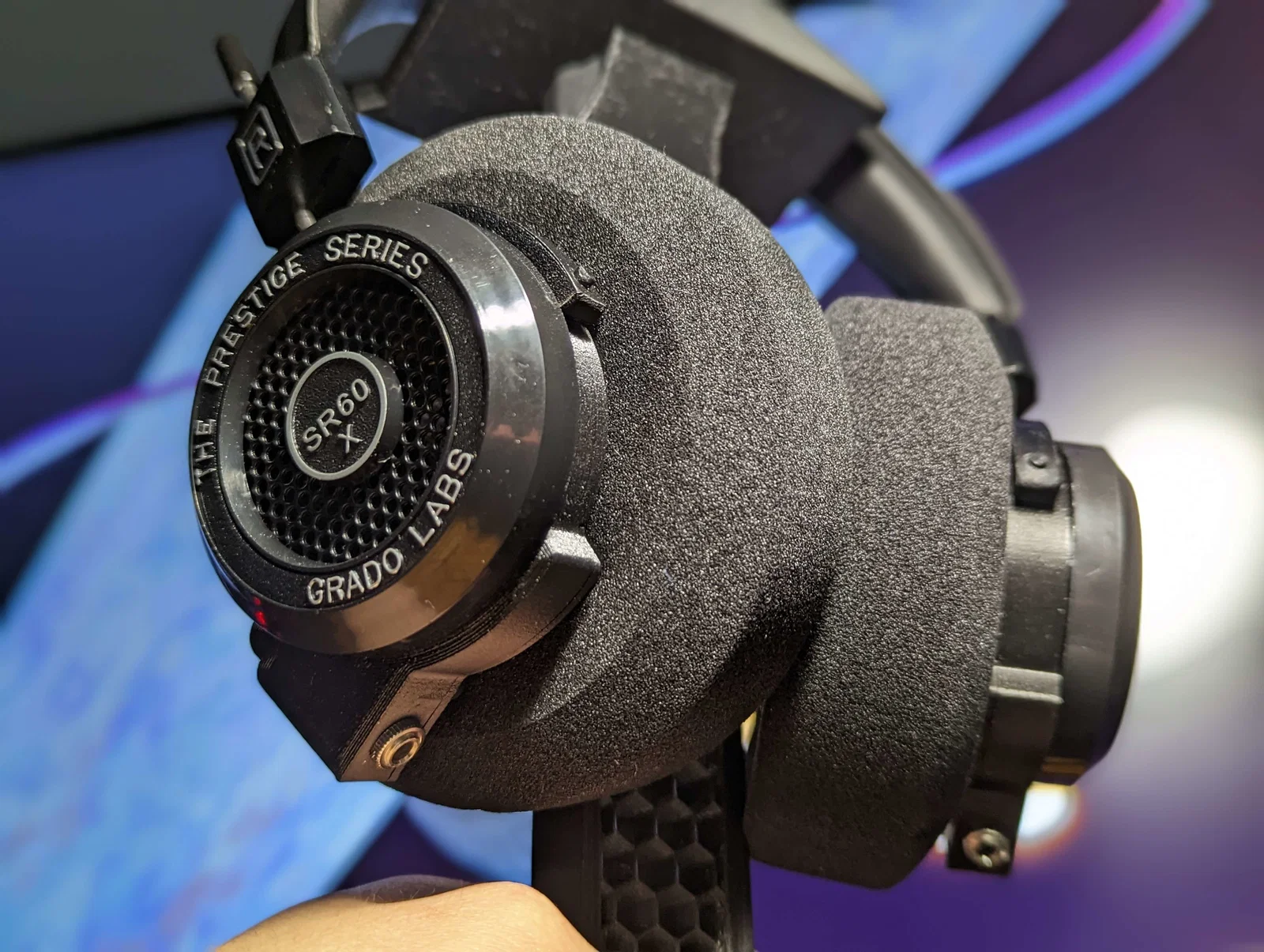

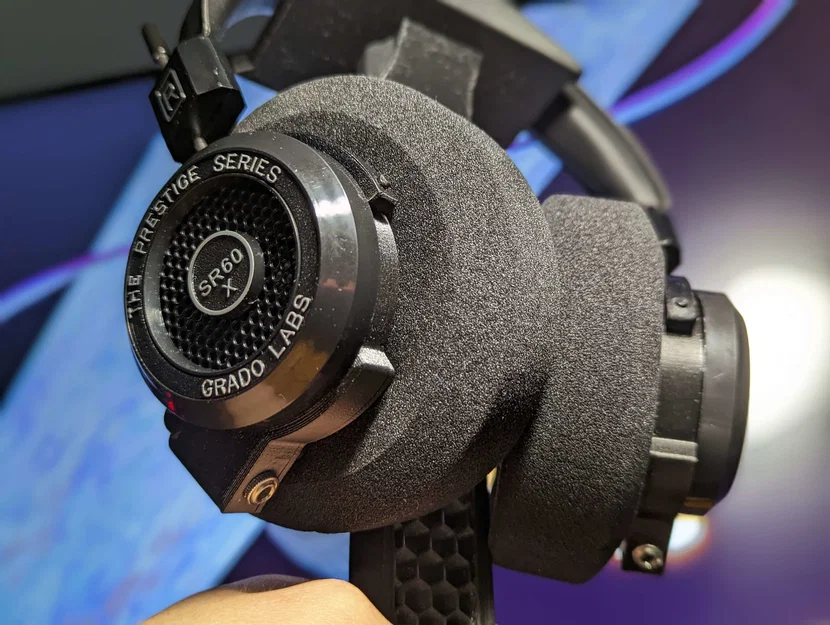

Xong rồi! Giờ bạn có thể thoải mái thay dây cho con Grado rồi. Tự thưởng cho mình một ly nước và tận hưởng âm nhạc thôi!

Cảm ơn các bạn đã đọc hướng dẫn và sử dụng model của mình. Lưu ý là mình làm vì cộng đồng, đừng ai thương mại hóa model này nhé. Cứ để lại một tim hoặc comment nếu thấy hữu ích nha!
