Giá đỡ đầu in Ratrig VC3.1 tương thích Beacon và ống CPAP

Remix từ Ngàm gắn quạt và ống dẫn khí cho Rat Rig Toolhead 1.0 hỗ trợ Beacon Probe Tác giả LogieBears_445684

Tác giả ArkadiuszGala_588499

Lượt tải
2
Lượt thích
1
Lượt coi
76

File 2 2,2 MB

  • Body_Beacon_Mount_REV2_CPAP_1775391135.stlSTL · 1,1 MB
  • Body_Beacon_Mount_REV2_CPAP_1775391135.stepSTEP · 1,1 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#288024
Danh mục
Máy In 3D
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

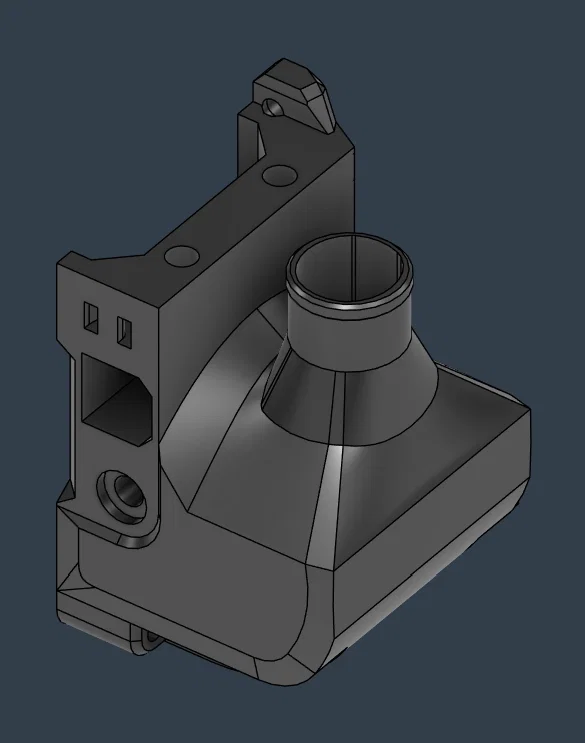

Giá đỡ đầu in Ratrig VC3.1 tích hợp Beacon và CPAP

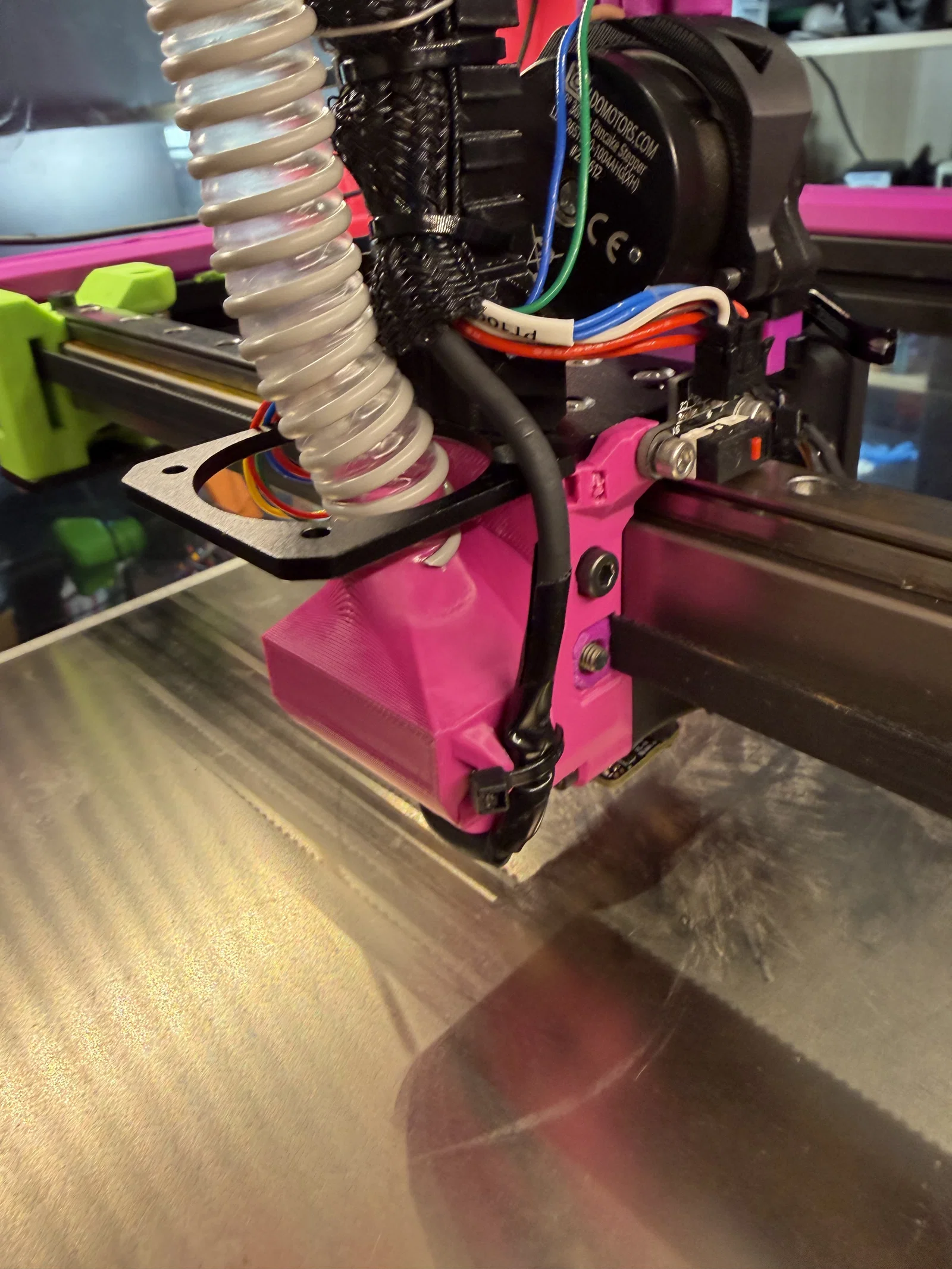

Nếu bạn đang sở hữu dòng máy in Ratrig V-Core 3 và muốn nâng cấp hệ thống làm mát cũng như tính năng cân bàn tự động, thì mẫu giá đỡ (mount) này chính là giải pháp dành cho bạn. Đây là một phiên bản tùy biến được thiết kế đặc biệt để gắn đầu Beacon lên cụm đầu in VC3.1 V1, giúp tối ưu hóa độ chính xác khi đo đạc bề mặt bàn in. Điểm cải tiến đáng giá nhất của bản thiết kế này chính là cổng kết nối đã được tinh chỉnh để tương thích hoàn hảo với ống dẫn khí CPAP, cho phép bạn sử dụng hệ thống làm mát cưỡng bức mạnh mẽ hơn.

Việc tích hợp ống CPAP giúp luồng khí làm mát được cung cấp dồi dào và ổn định hơn, điều này vô cùng quan trọng khi in các chi tiết phức tạp với tốc độ cao hoặc khi sử dụng các loại nhựa khó in. Thiết kế này đảm bảo sự gọn gàng cho cụm đầu in, giúp các dây nhợ và ống dẫn không bị vướng víu trong quá trình vận hành máy. Bạn sẽ thấy rõ sự khác biệt về chất lượng bề mặt in, đặc biệt là phần cầu (bridge) và các chi tiết nhô ra khi sử dụng hệ thống làm mát hiệu quả này.

Để đạt được kết quả in 3D tốt nhất cho linh kiện này, bạn cần lưu ý một số vấn đề kỹ thuật quan trọng:

  • Chất liệu in: Nên sử dụng nhựa ABS, ASA hoặc PETG để đảm bảo độ bền nhiệt tốt, vì khu vực đầu in thường tỏa nhiệt cao.
  • Độ dày lớp in (Layer height): Nên để từ 0.2mm để đạt sự cân bằng giữa độ chi tiết và tốc độ in.
  • Độ đặc (Infill): Khuyên dùng từ 40% trở lên với kiểu in lưới hoặc gyroid để giá đỡ cứng cáp, chịu lực rung lắc tốt.
  • Hỗ trợ (Supports): Cần thêm support ở một số vị trí góc cạnh để các chi tiết hình học phức tạp được in chính xác.
  • Kiểm tra lắp đặt: Hãy đảm bảo ốc vít được siết chặt nhưng không làm nứt nhựa; nên dùng thêm long đền để phân bổ lực đều.
  • Vệ sinh bề mặt: Làm sạch các ba-via (nếu có) ở lỗ cắm ống CPAP để đảm bảo kết nối kín khí, không bị rò rỉ luồng gió.

Đây là bản nâng cấp nhỏ nhưng mang lại hiệu quả cực lớn cho những ai đam mê tinh chỉnh máy in Ratrig của mình. Hãy thử và cảm nhận sự thay đổi.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
2
Tổng dung lượng
2,2 MB
File lớn nhất
1,1 MB
