Cấu trúc đỡ đang chờ cấp bằng sáng chế cho khối gia nhiệt trên máy in 3D

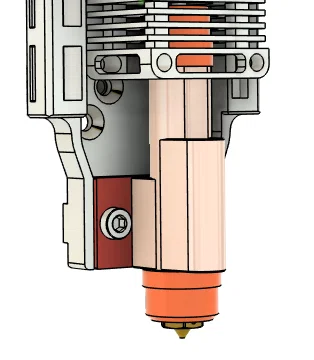

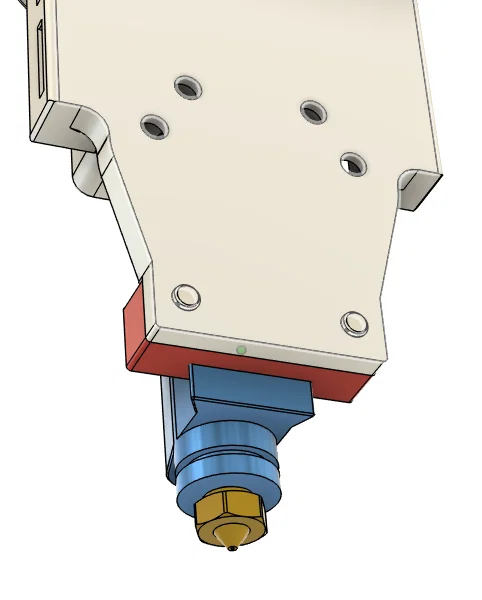

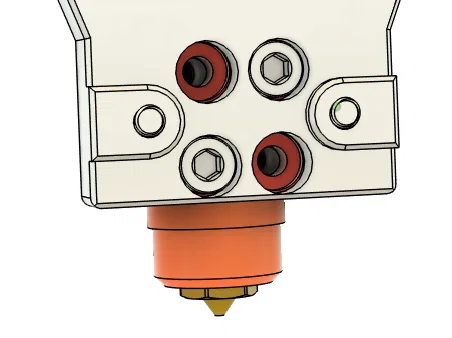

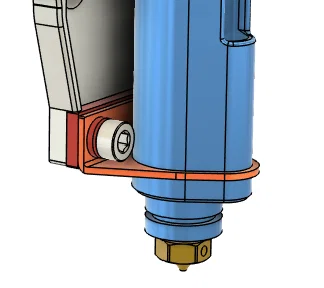

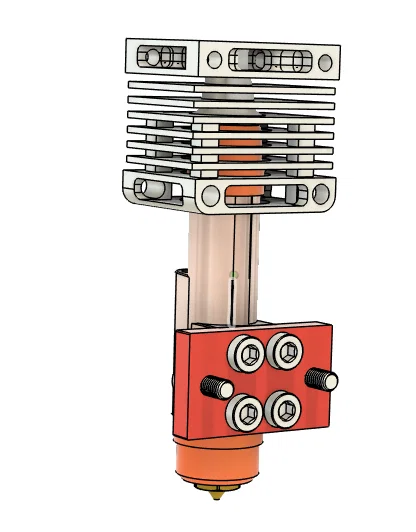

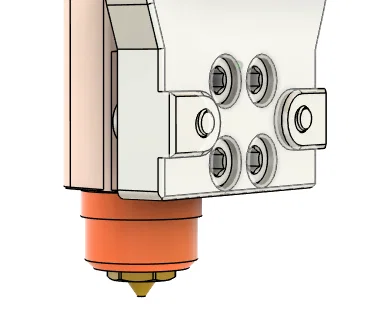

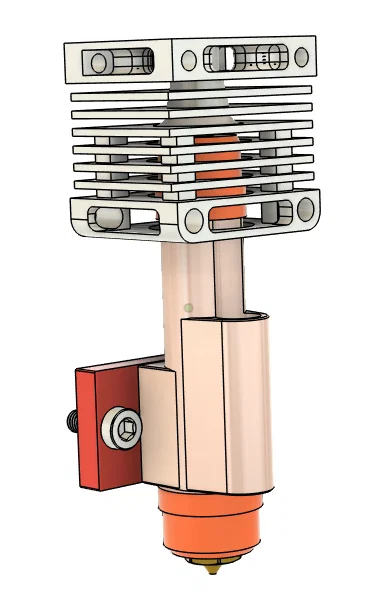

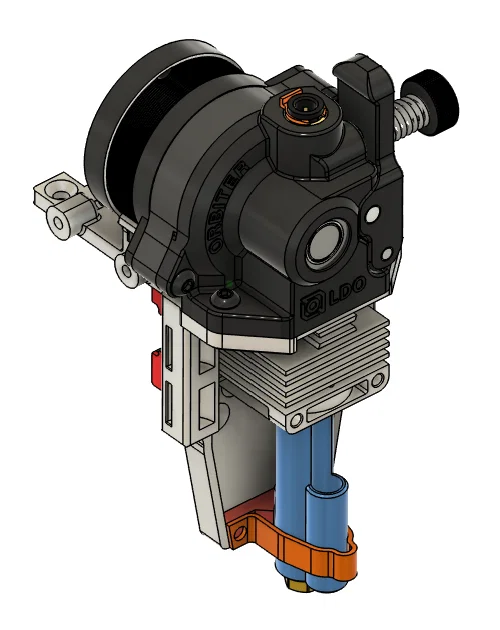

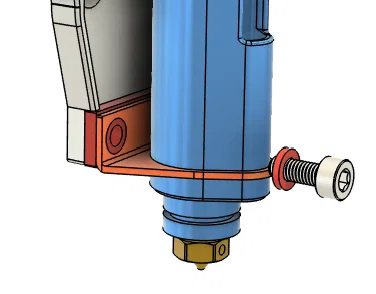

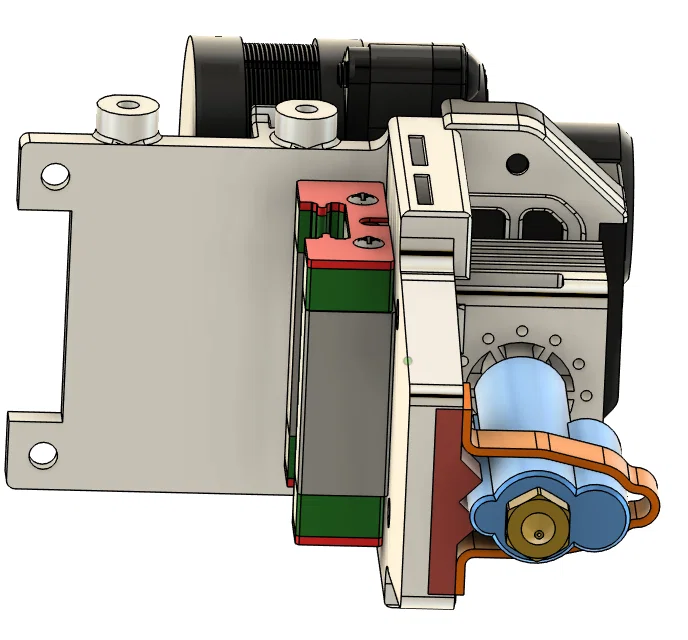

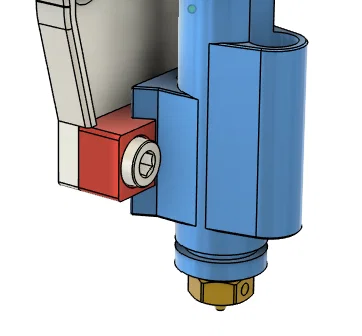

Kết cấu đỡ cho đầu in 3D (hotend). Với tốc độ in và gia tốc nhanh hơn hiện nay cùng nhu cầu về vùng nóng chảy (melt zone) dài hơn, các đầu in cần được gắn cố định chắc chắn hơn trước rất nhiều. Hiện nay, nhu cầu kết nối ổn định và cứng cáp giữa đầu phun (nozzle) và đầu in (tool head) đang trở nên quan trọng hơn bao giờ hết. Những yêu cầu này đã thôi thúc chúng tôi nhìn nhận lại các phương pháp truyền thống. Các thiết kế hiện nay thường gắn đầu in ở phía trên, cụ thể là vào bộ phận tản nhiệt. Hãy thử nghĩ xem, khi viết, chúng ta đâu có cầm bút ở đầu trên, vậy tại sao lại giữ đầu in ở phía trên như vậy? Một cụm đầu in bao gồm bộ tản nhiệt, ống cách nhiệt (heat break) và đầu phun. Bộ tản nhiệt nằm ở trên cùng, còn đầu phun nằm ở dưới cùng. Giải pháp gắn đầu in của chúng tôi đảo ngược hoàn toàn tư duy này bằng cách cố định đầu in trực tiếp vào đầu in thông qua khối gia nhiệt (heater block). Các thành phần được chú thích trong ảnh đính kèm: 1. Extruder - cụm màu đen nằm phía trên. 2. Print head - thành phần màu bạc nơi gắn các linh kiện. 3. Heater block - cụm màu xanh dương chứa bộ phận làm nóng. 4. Heat sink - thành phần có cánh tản nhiệt phía trên heater block. 5. Supporting structure - khối cách nhiệt màu đỏ và kẹp màu cam. Thay vì gắn bộ tản nhiệt lên đầu in rồi mới gắn heater block vào tản nhiệt, thiết kế này tập trung vào các điểm chính: 1. Heater block có kết nối cứng cáp với đầu in thông qua cấu trúc đỡ. 2. Cấu trúc đỡ có thể là một phần của heater block, một phần của khung đầu in hoặc một bộ phận trung gian riêng biệt. 3. Heater block được cách nhiệt với khung chính của đầu in bằng các thành phần cách nhiệt chuyên dụng. 4. Cấu trúc đỡ giúp ổn định heater block so với khung chính. 5. Sợi nhựa được đẩy từ extruder qua bộ tản nhiệt xuống heater block qua ống cách nhiệt. 6. Bộ tản nhiệt có thể được lắp trong lồng, khung, hoặc tích hợp vào kết cấu đầu in. 7. Ống cách nhiệt nối giữa tản nhiệt và đầu phun, nơi sợi nhựa đi qua. 8. Heater block làm nóng sợi nhựa và có thể được cố định thêm vào tản nhiệt bằng các phương pháp khác. 9. Nhựa nóng chảy thoát ra từ đầu phun. 10. Những yếu tố này giúp ống cách nhiệt không phải chịu tải, vì lực tác động lên heater block đã được cấu trúc đỡ xử lý. 11. Các hình ảnh minh họa (hình 1, 2, 3, 4, 5 và 6) thể hiện một vài phương án thực thi của sáng chế này. Sáng chế này được công bố dưới giấy phép Creative Commons CC BY-NC. Giấy phép này cho phép chia sẻ, phối hợp, điều chỉnh và xây dựng dựa trên tài liệu với mục đích phi thương mại và phải ghi nguồn. Các quyền sở hữu trí tuệ khác đã được đăng ký. Việc công bố thiết kế này nhằm tạo tiền đề tham khảo cho bất kỳ cá nhân hay công ty nào định đăng ký quyền sở hữu trí tuệ với các thiết kế tương tự. Chủ sở hữu hiện tại là Liam Venter. Mọi chi tiết xin liên hệ [email protected]. Lưu ý: Phiên bản thương mại đầu tiên sử dụng khái niệm này sẽ có hình dáng khác biệt so với các hình ảnh và file STL được cung cấp. Khái niệm này được đăng lần đầu ngày 22/9/2025. Xuất bản ngày 25/9/2025. Cập nhật: 30/9/2025 thay đổi làm rõ các hình ảnh render.
