Tôi khá thích công cụ của DeWalt và cũng sở hữu kha khá món, nhưng giống như bao hãng khác, cách họ làm mấy cái đầu nối hút bụi thật sự rất khó hiểu. Chẳng hiểu sao các thiết bị cùng một hãng mà đầu nối lại chẳng cái nào khớp với cái nào.

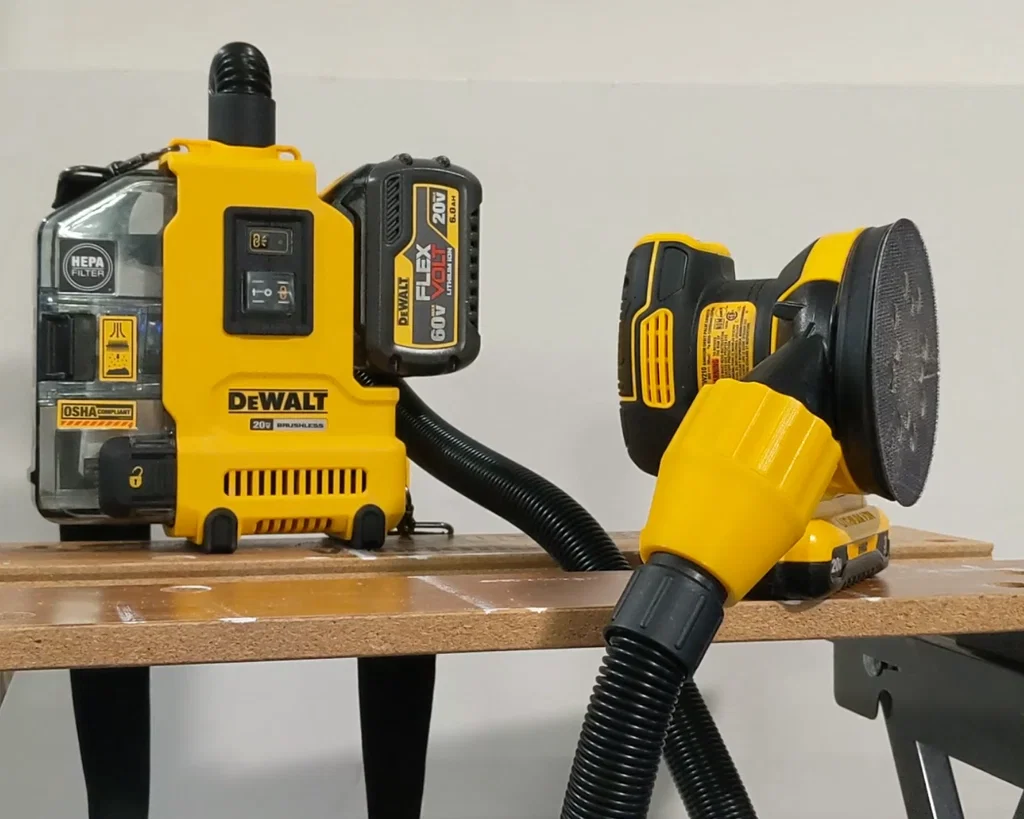

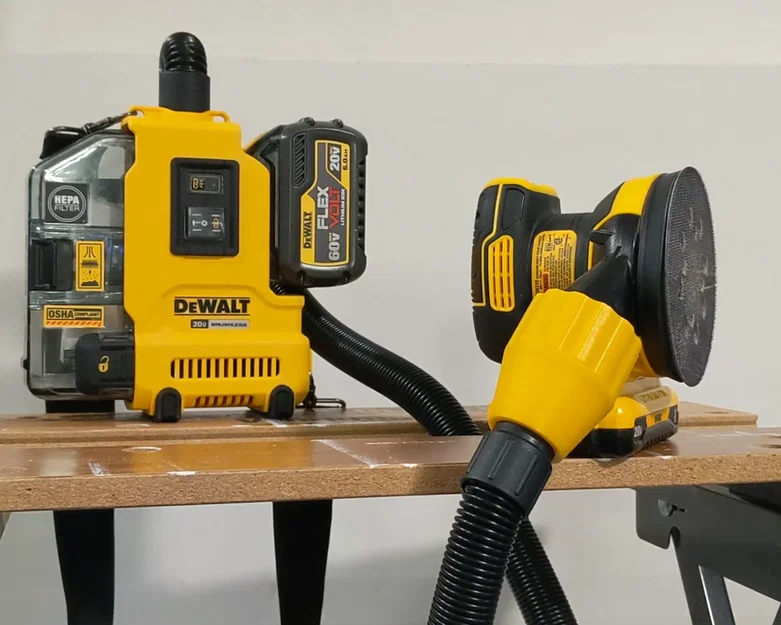

Tôi vừa mua máy hút bụi DWH161 và máy chà nhám DCW210. Cả hai đều là dòng "XR" không chổi than mới. Lẽ ra tôi nên đọc kỹ đánh giá vì ai cũng thấy DeWalt chẳng cung cấp adapter hay cách nào để nối hai thứ này lại với nhau cả. Thông thường, chỉ cần in một đoạn ống với đường kính trong và ngoài phù hợp là xong, nhưng cơ chế twist-lock trên máy chà nhám làm tôi thấy thú vị nên tôi quyết định tự thiết kế lại nó trên máy in 3D.

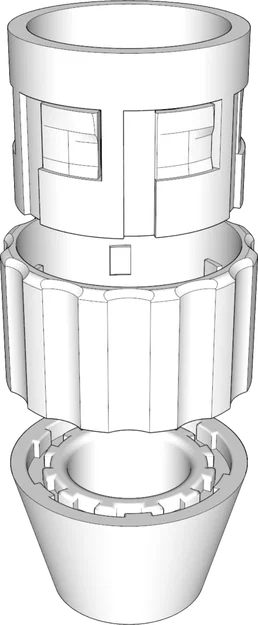

Cơ chế này gồm 6 cái chốt có thể uốn cong vào trong hoặc ra ngoài. Vòng ngoài có 6 cái cam, khi vặn vào vị trí khóa, nó sẽ ép các chốt này vào vòng khớp trên máy. Kết quả là một mối nối cực kỳ chắc chắn, bạn có thể treo cả máy lên bằng ống hút bụi khi đã khóa chặt. Mô hình này được thiết kế để in không cần support và đã vượt qua hàng trăm lần tháo lắp.

Có vẻ DeWalt đã ra mắt thế hệ thứ hai của chuẩn kết nối ống "AirLock". Máy chà nhám DCW210 sử dụng kiểu đầu nối mới này, với các khớp gờ xung quanh giúp giữ cố định đầu nối trong khi vặn khóa. Điều này cho phép thao tác chỉ bằng một tay. Thiết kế AirLock cũ bắt buộc phải dùng hai tay để vặn ống vào vị trí khóa vì nếu không, nó sẽ xoay tự do trên máy.

Lắp ráp

Vòng ngoài nên trượt tự do vào vòng trong, và khi lắp hết mức thì các lớp trên cùng phải phẳng nhau. Nếu không, nghĩa là bạn đang lắp ngược vòng ngoài rồi. Sau khi đã khớp hai phần đó, bạn có thể ép chặt đầu nối ống vào đáy của vòng trong. Hãy đặt adapter ống vào vòng trong rồi dùng ê-tô, kẹp, hoặc máy ép để ép chúng lại với nhau. Mối nối phải thật CHẶT, một khi đã ép vào là gần như không thể tháo rời trừ khi bạn phá hủy chính nhựa đó.

Máy hút bụi có ống OD 1.25" (32mm)

Nếu bạn có những máy hút bụi sau, bạn sẽ cần ống có OD 1.25" (32mm) để lắp vào file DeWalt AirLock Inlet hose adapter 32mm ID.stl:

• DWH161B 20V MAX* Brushless Universal Dust Extractor
• DCV517B 20V MAX* 1/2 Gallon Wet/Dry Portable Vacuum
• DCV580 18/20V MAX* Cordless Wet-Dry Vacuum
• DCV581H 18/20V MAX* Cordless/Corded Wet-Dry Vacuum

Các công cụ hỗ trợ AirLock kiểu mới cho thao tác một tay:

• DWE6411 1/4 In. Sheet Palm Sander
• DWE6420 5" Single Speed Random Orbit Sander
• DWE6421 5" SINGLE SPEED RANDOM ORBIT SANDER
• DWE6423 5 in. Variable Speed Random Orbit Sander Kit
• DCW210B 20V MAX* XR 5 in. Brushless Cordless Random Orbital Sander

Các công cụ hỗ trợ AirLock kiểu cũ (cần hai tay để vặn khóa):

• DCS520B FLEXVOLT 60V MAX* 6-1/2 in. TRACKSAW
• DWS520K 6-1/2 in. TrackSaw

Lưu ý:

Nên in bằng vật liệu có độ đàn hồi tốt vì cơ chế khóa phụ thuộc vào đó. PLA không phải lựa chọn tốt, mẫu này được thiết kế và kiểm nghiệm với PETG, ABS cũng sẽ rất ổn.
