Shmallow - Vỏ case cho bàn phím Lily 58

Shmallow!

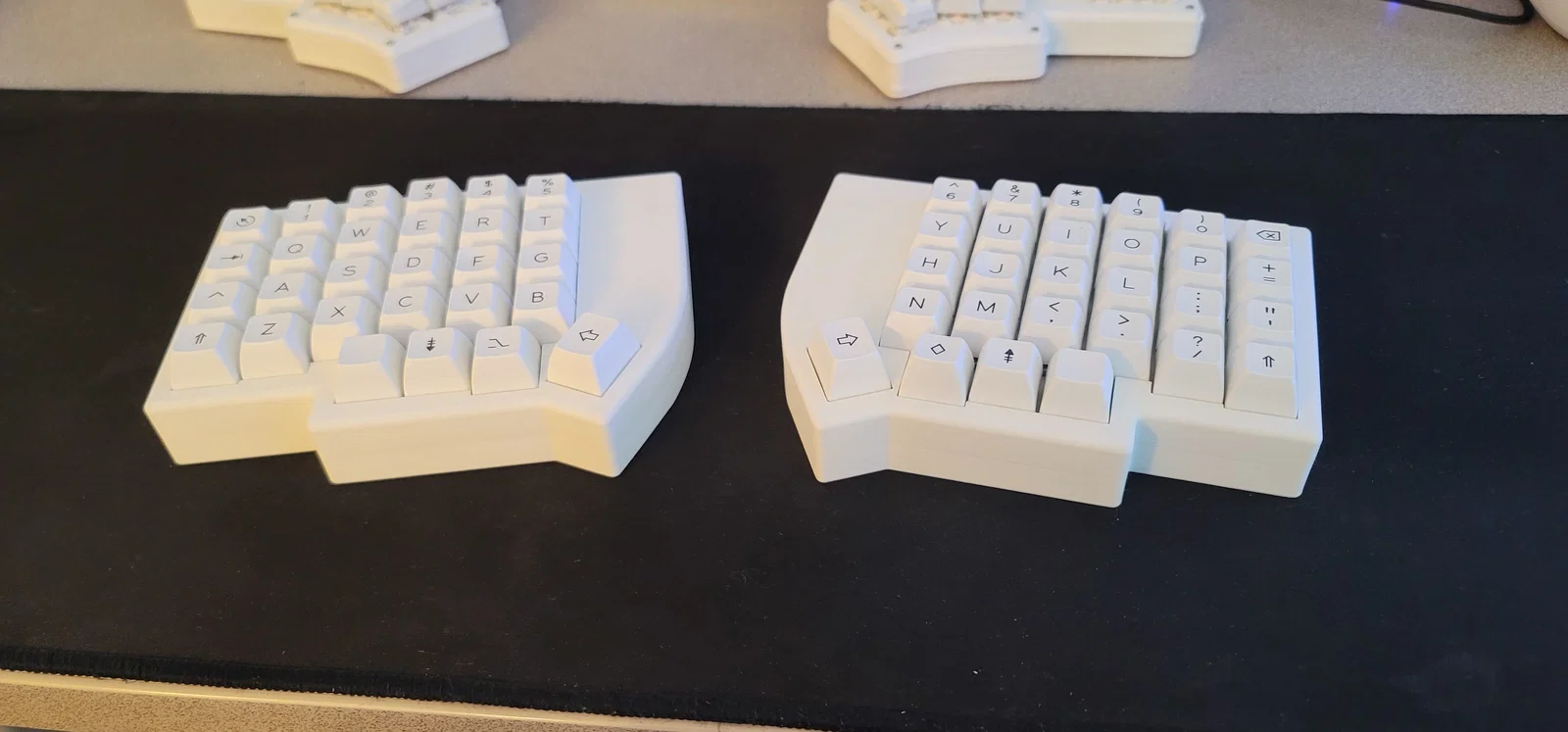

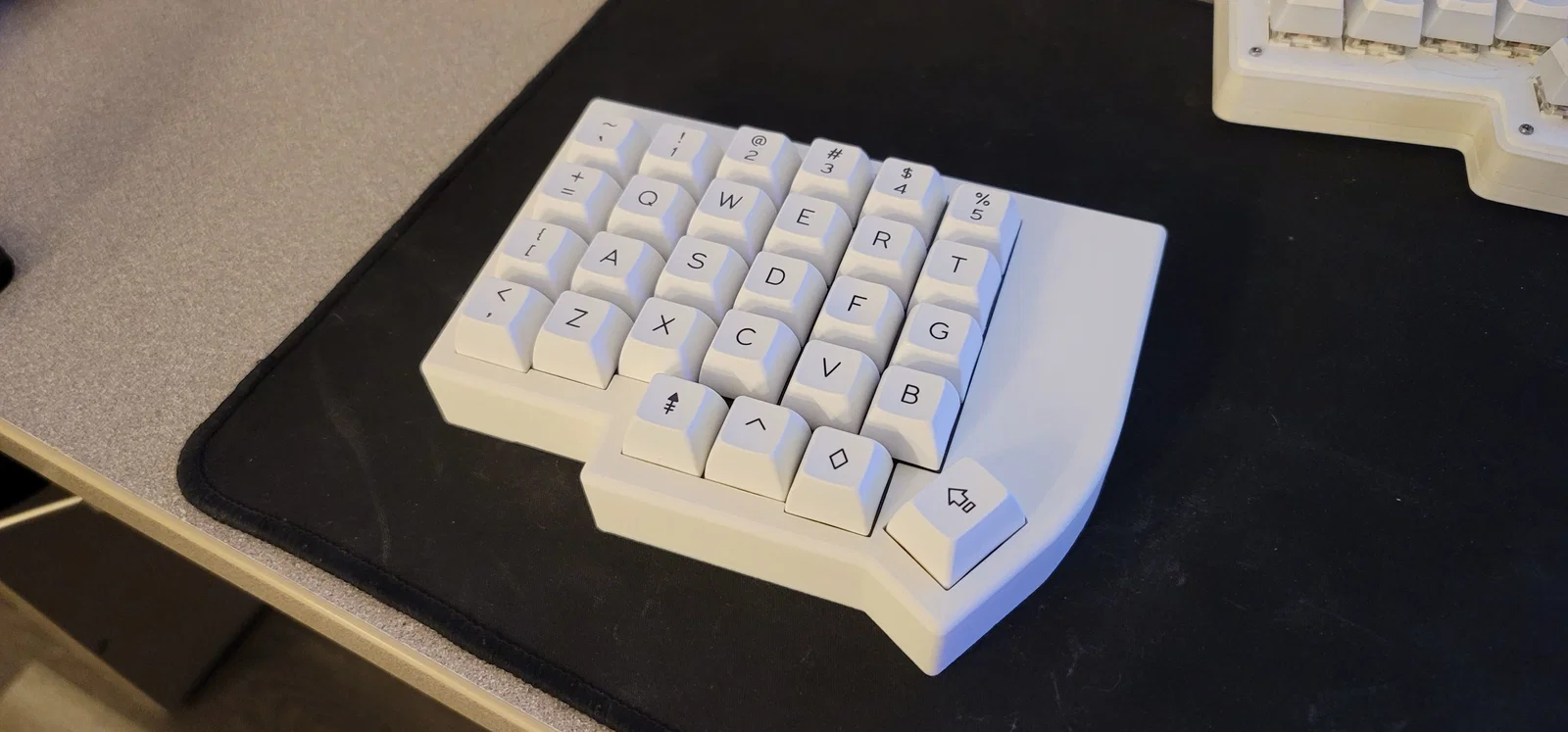

Shmallow là vỏ case dành cho dòng bàn phím tách rời ortholinear lily58. Anh em lưu ý vài điểm sau đây để xem mẫu này có phù hợp với nhu cầu của mình không nhé:

1. Tất nhiên là nó được thiết kế cho Lily58 rồi.

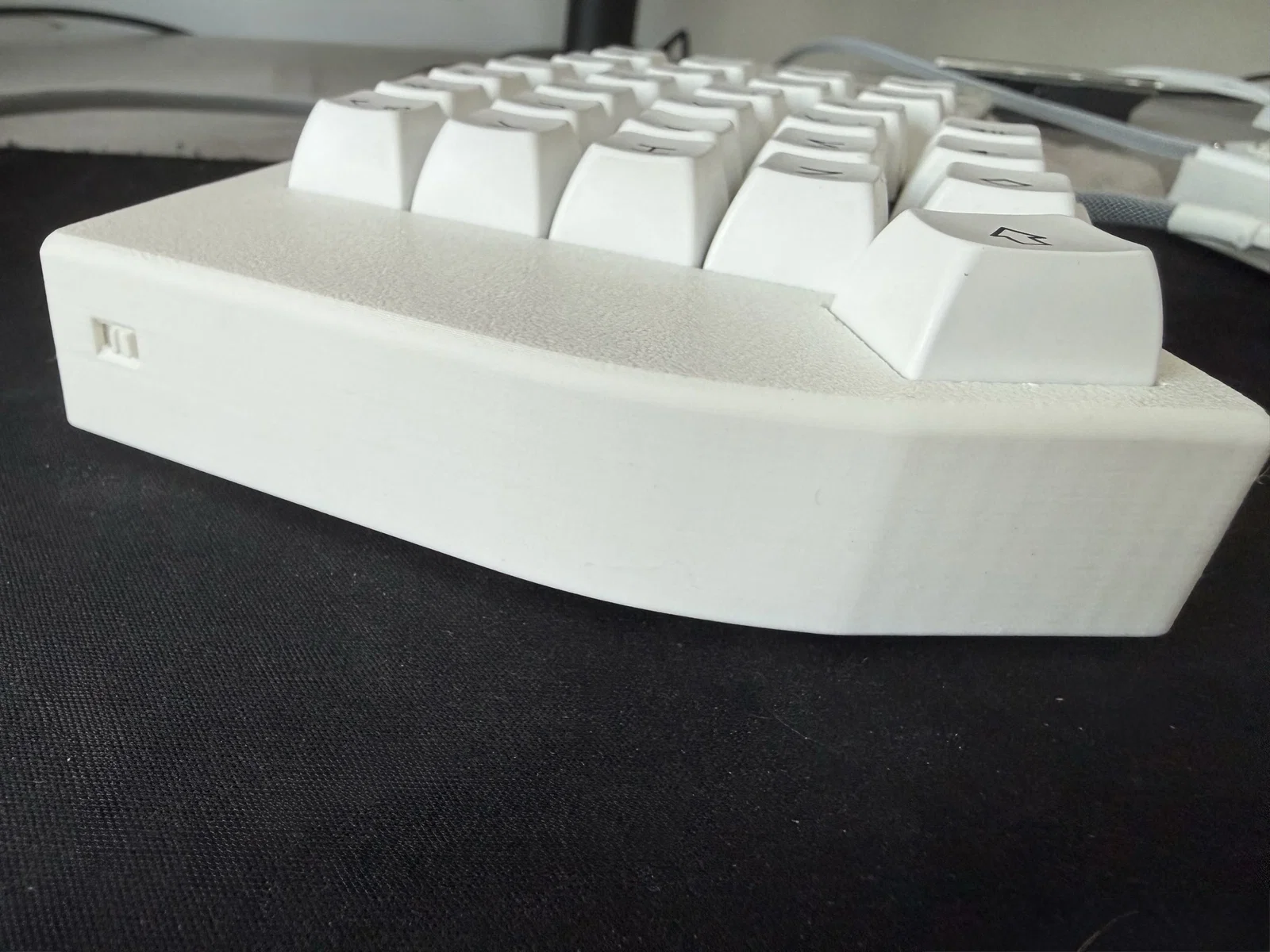

2. Mẫu này được tối ưu riêng cho bản Lily58 không dây. Nó chỉ chừa một cổng USB-C cho vi điều khiển (để sạc và nạp firmware). Không có cổng TRRS hay cổng USB-C phụ.
3. Case không chừa lỗ cho nút bootloader. Anh em nên cài đặt phím tắt trong keymap để vào chế độ nạp firmware nhé.
4. Nó sẽ che mất một slot phím trên bảng mạch (phím nằm ngay dưới vi điều khiển).

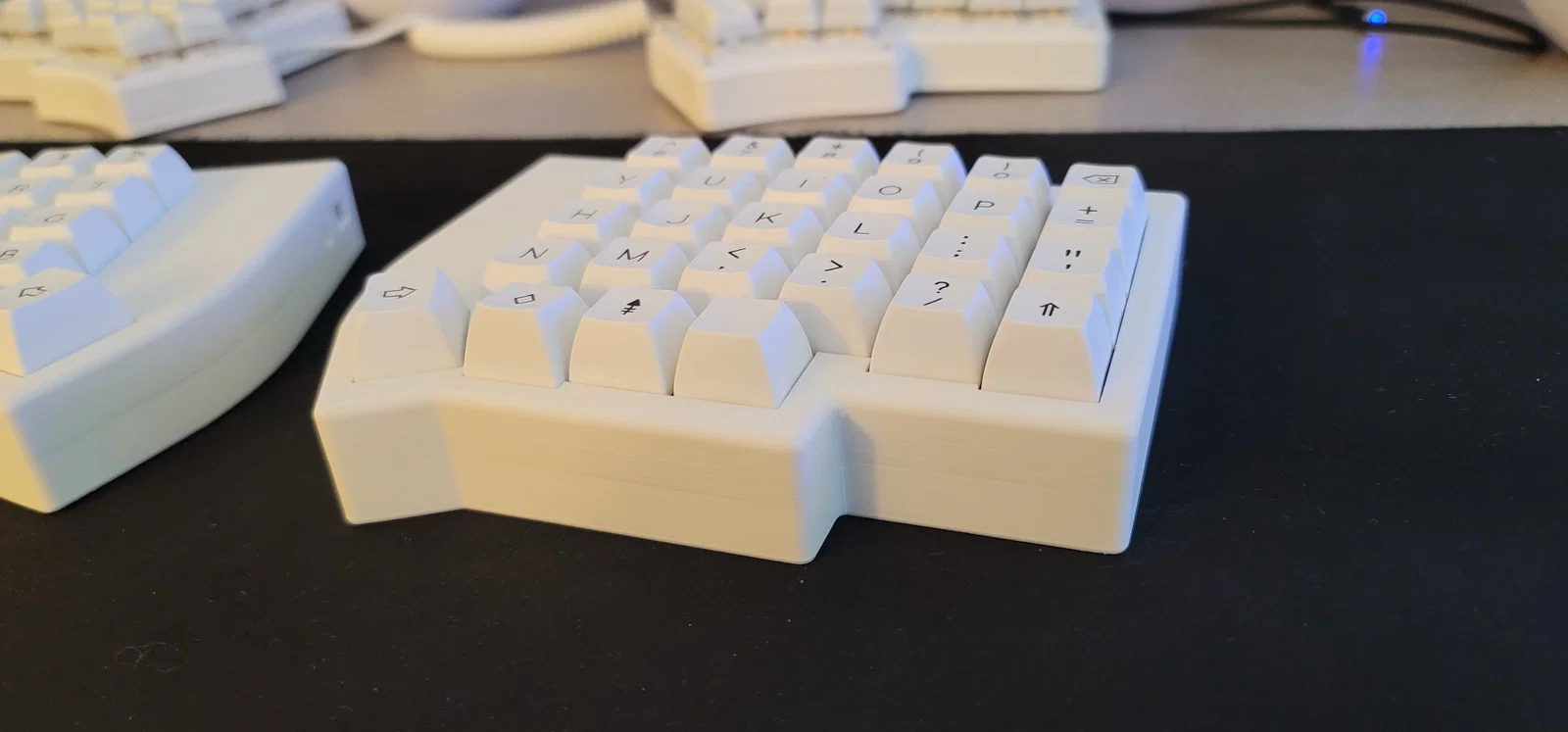

5. Case này không có độ nghiêng. Sau này mình sẽ cố gắng thiết kế thêm bản có chân chống (tenting) mà vẫn đảm bảo dễ lắp ráp.
6. Không có lỗ khoét cho màn hình.

Lắp ráp

Mỗi nửa bàn phím cần chuẩn bị:

• 5 x ốc cấy nhiệt M3x3 (heat-set inserts)
• 5 x ốc đầu bằng M3x16
• 1 x top.3mf
• 1 x bottom.3mf
• 1 x switch.3mf

Mình có đính kèm file pad.3mf tùy chọn để anh em điều chỉnh âm thanh và trọng lượng. Nếu in bằng nhựa TPU, tiếng gõ nghe sẽ đanh và giòn hơn (poppier), còn nếu bỏ qua thì tiếng sẽ trầm ấm (thock) hơn. Tùy gu anh em nhé.

Mẫu này được thiết kế để anh em có thể lật gương (mirror) theo chiều ngang khi in cho nửa còn lại.

Ngoài ra, mình khuyên nên dùng thêm feet cao su. Mình đề xuất dùng SKUF in bằng TPU mềm hoặc đúc silicone, nhưng mình để thiết kế mở để anh em tùy chọn loại feet yêu thích.

Nếu anh em đang muốn mua Lily58 để lắp case này, mình gợi ý boardsource. Mình không quảng cáo đâu, chỉ là thấy họ làm đồ tốt thôi.

Anh em cứ thoải mái bình luận hoặc nhắn trực tiếp nếu có ý tưởng gì giúp mẫu case này hoàn thiện hơn nhé!
