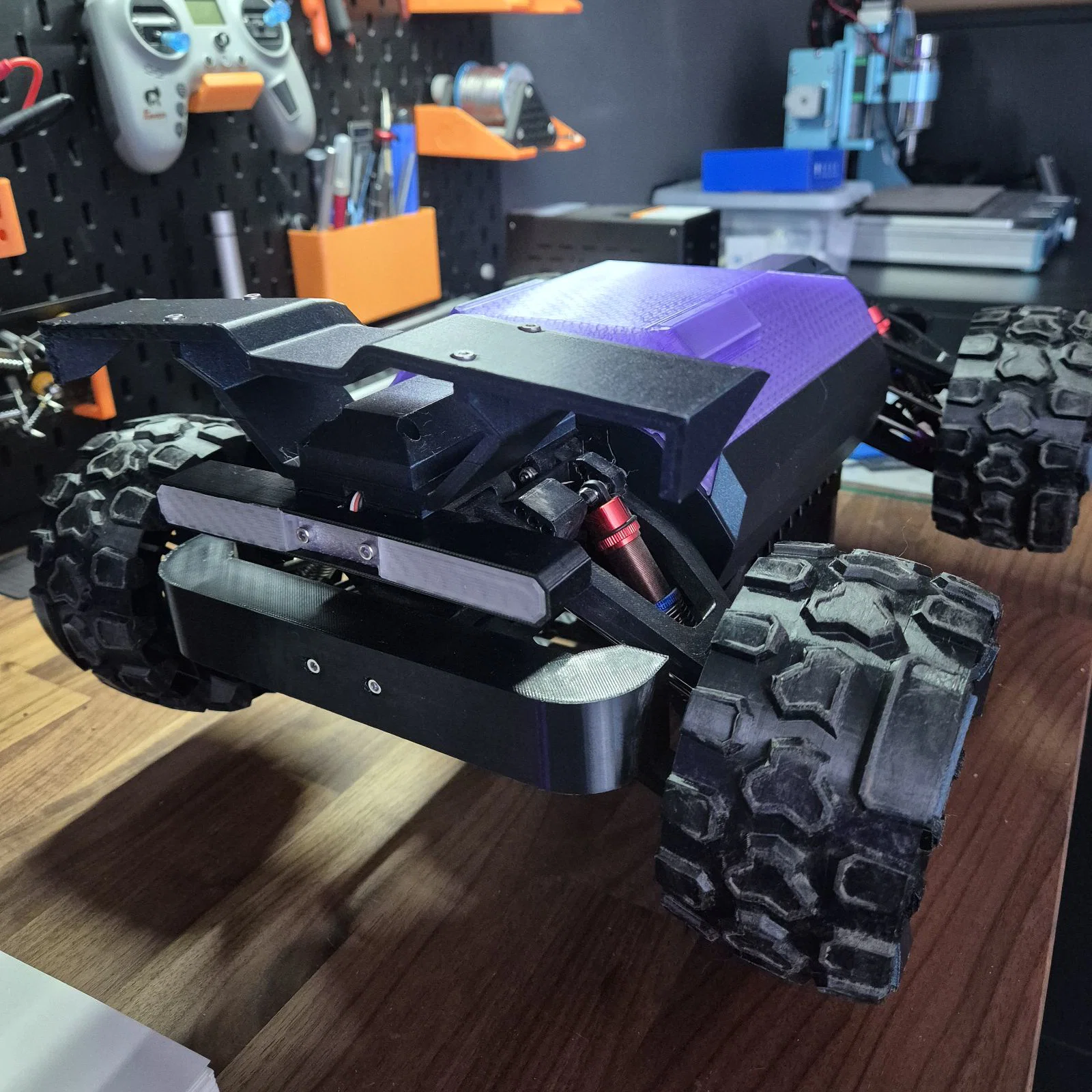

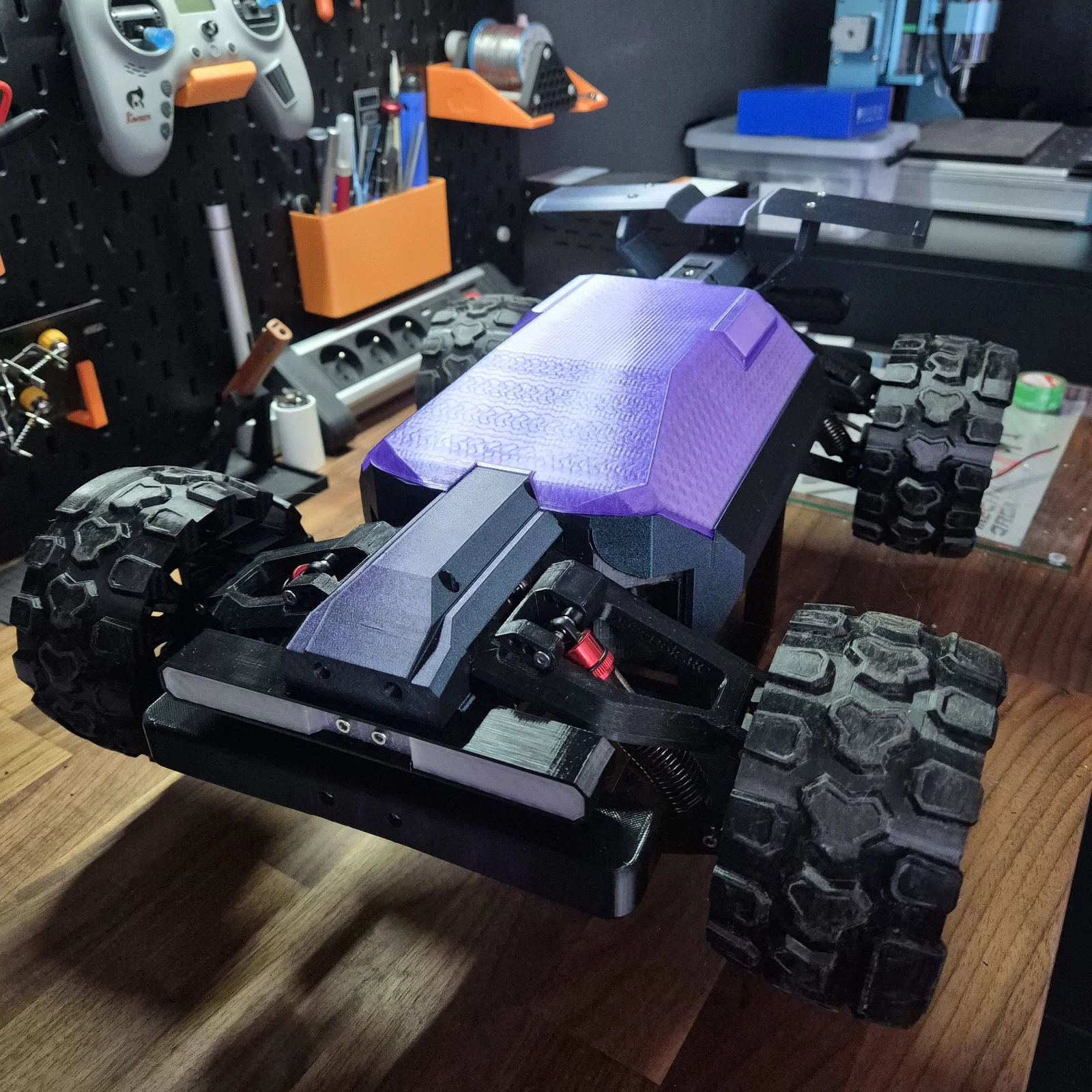

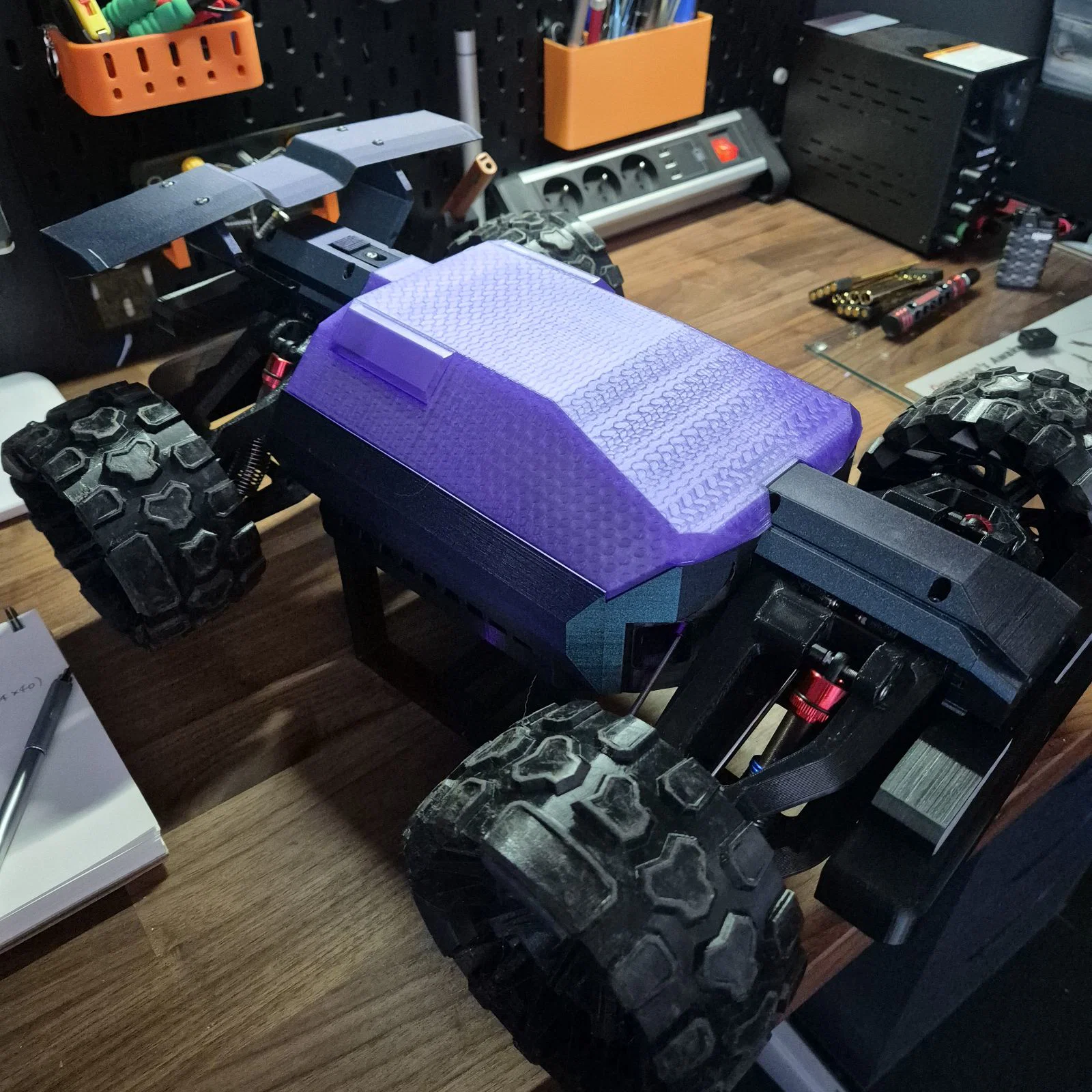

Vỏ xe Sugoi cho mô hình RC Truggy Cramer

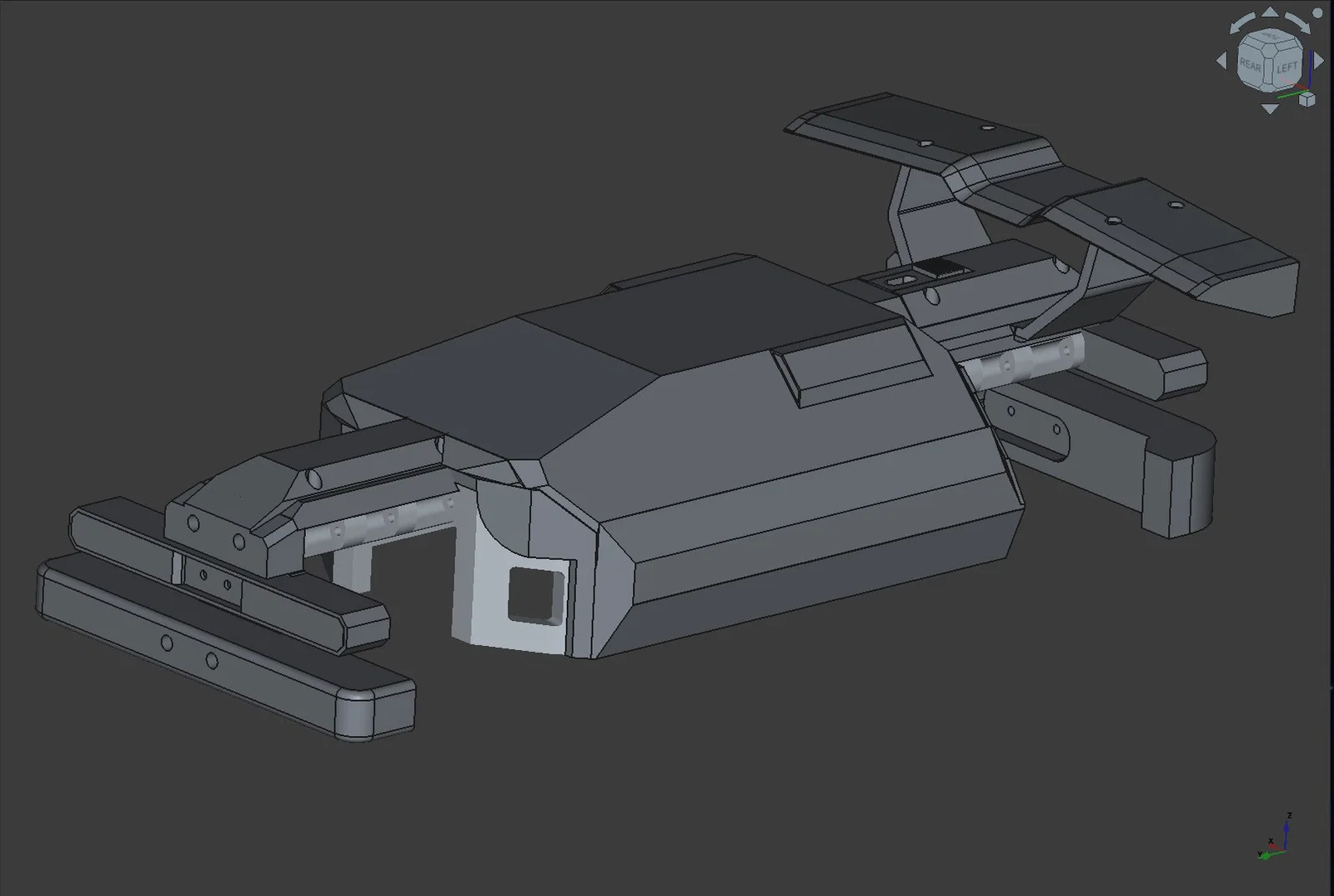

Giới thiệu thêm một tùy chọn vỏ xe (body) cho chiếc Cramer RC Truggy cực chất của bạn.

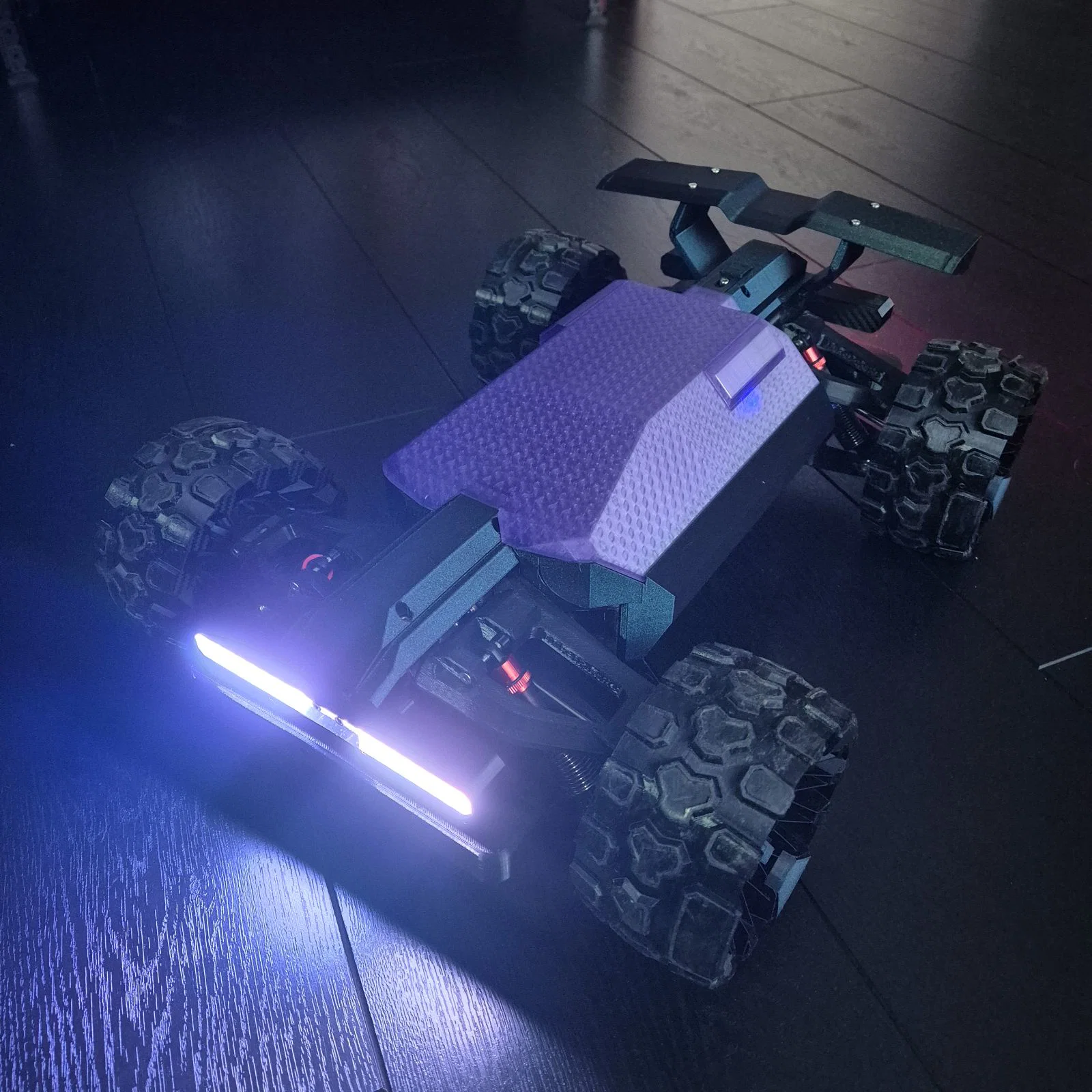

Ngoài ra, mình còn làm thêm một dự án nhỏ để lắp đèn cho xe sử dụng LED WS2812 và board ESP32-S2 mini để điều khiển.

Hướng dẫn lắp ráp

Phần cứng cần chuẩn bị:

• Đèn trước: 2 ốc M3x20 / 2 đai ốc M3
• Cản trước: 2 ốc M3x25 / 2 đai ốc M3

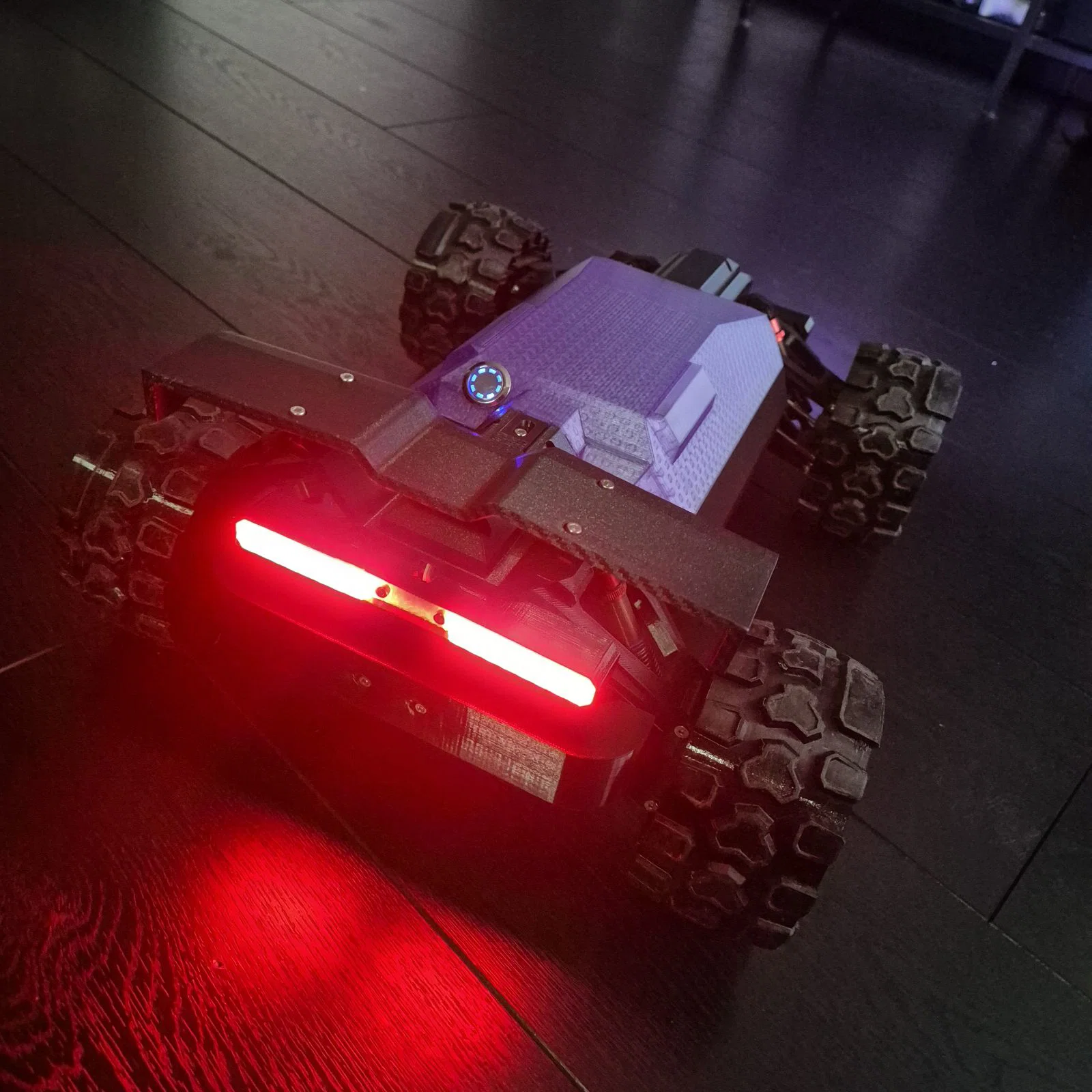

• Đèn sau: 2 ốc M3x16 / 2 đai ốc M3
• Cản sau: 2 ốc M3x20 / 2 đai ốc M3
• Nút khóa: lò xo 5.6 x 11 / 1 ốc M3x16
• Cánh gió (spoiler): 4 ốc M3x6

Vỏ xe được thiết kế để tận dụng các ốc vít có sẵn từ khung xe, tuy nhiên bạn có thể cần chuẩn bị thêm một số ốc vít dài hơn nếu cần.

Bạn có thể tìm mã nguồn để nạp vào ESP32 trong kho lưu trữ này: https://github.com/JulioSugaya/sugoi-rc-lights-v1

Đèn LED dùng trong dự án là loại WS2812 8 kênh, mình dùng mỗi bên đèn 2 bóng, bạn có thể hàn nối tiếp 2 bóng để dùng như 16 kênh.

LED WS2812: https://nl.aliexpress.com/item/32768344651.html ESP32-S2 Mini: https://www.google.com/aclk?sa=L&ai=DChsSEwjl4JqRrciTAxVD_HkEHeIDFBYYACICCAEQEBoCd2Y...

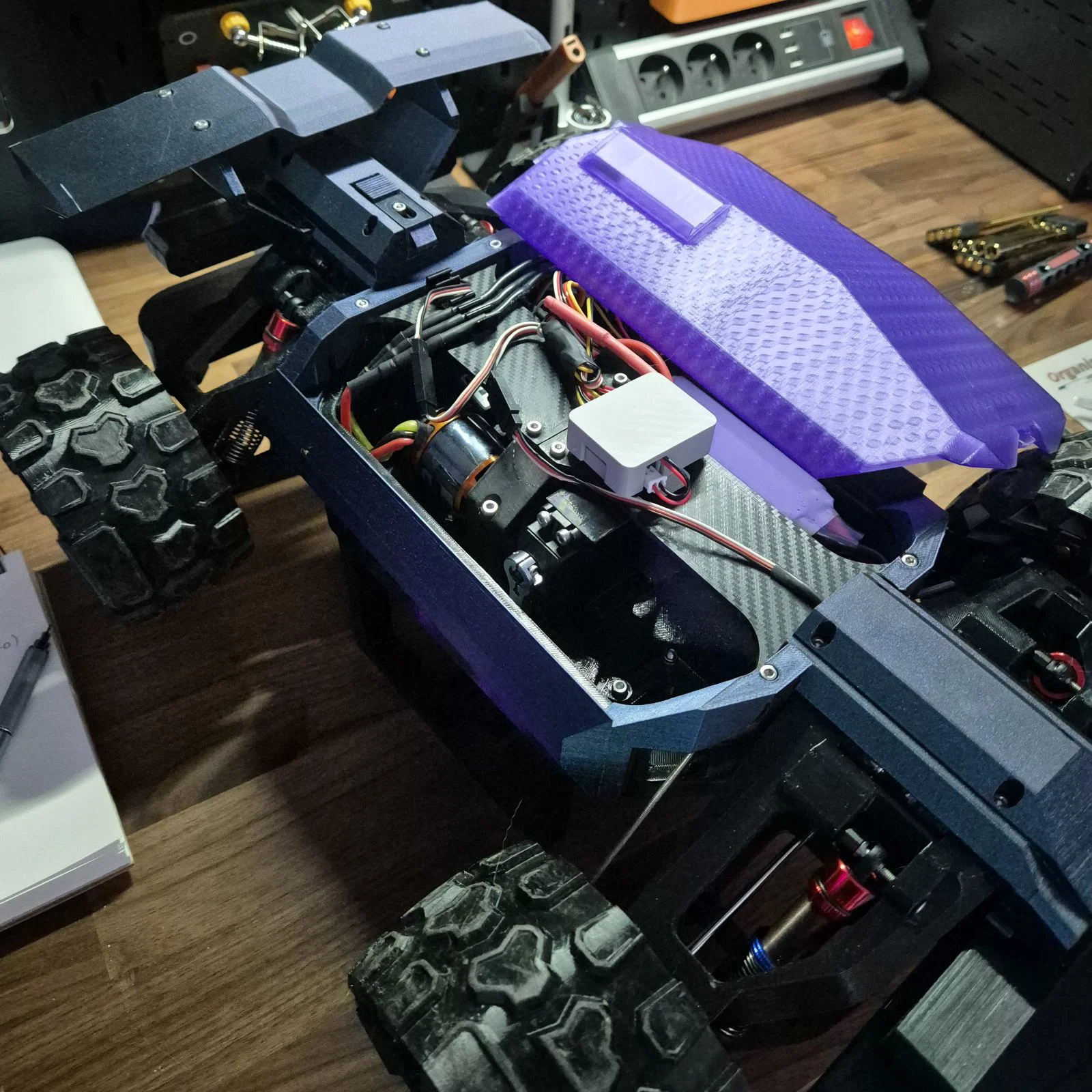

Tiện thể, mình cũng có thiết kế sẵn một hộp nhỏ để cố định ESP32 vào khung xe trong các tệp mô hình đính kèm.

Mẹo in 3D

Dưới đây là những thiết lập mình đã thử nghiệm thành công:
