U Bracket Parametric (Mẫu giá đỡ chữ U tùy chỉnh trên OnShape)
Mẫu giá đỡ hình chữ U thiết kế theo thông số (parametric) cực kỳ linh hoạt trên OnShape. Dễ dàng tùy chỉnh chiều rộng, chiều cao, độ dày và kích thước lỗ để phù hợp với mọi nhu cầu lắp ráp của bạn. Hỗ trợ định dạng STL, STEP và 3MF.
👁️
47
Lượt Xem
❤️
3
Lượt Thích
📥
5
Lượt Tải
Cập Nhật Apr 05, 2026
Chi tiết
Tải xuống
Bình Luận
Khoe bản in
Remix
Mô tả
U Bracket Parametric (Uốn theo thông số)
Đây là mẫu giá đỡ hình chữ U hoàn toàn linh hoạt, được thiết kế trên OnShape. Bạn có thể tùy chỉnh mọi thông số để khớp chính xác với nhu cầu sử dụng của mình như: chiều rộng, chiều cao, độ sâu, độ dày thành và kích thước lỗ bắt vít.
Thông số kỹ thuật
| Thông số | Phạm vi |
|---|---|
| Width (Chiều rộng) | 40 – 100 mm |
| Height (Chiều cao) | 20 – 100 mm |
| Thickness (Độ dày) | 3 mm |
| Bracket depth (Độ sâu giá) | 20 mm |
| Wide (Độ rộng phụ) | 20 mm |
| Hole (Kích thước lỗ) | 5 mm |
Bạn cần kích thước tùy chỉnh?
Mô hình gốc có thể tùy biến hoàn toàn trên OnShape (không cần tài khoản):
Cách tùy chỉnh trong OnShape
- Mở liên kết ở trên (đăng nhập hoặc tạo tài khoản OnShape miễn phí).

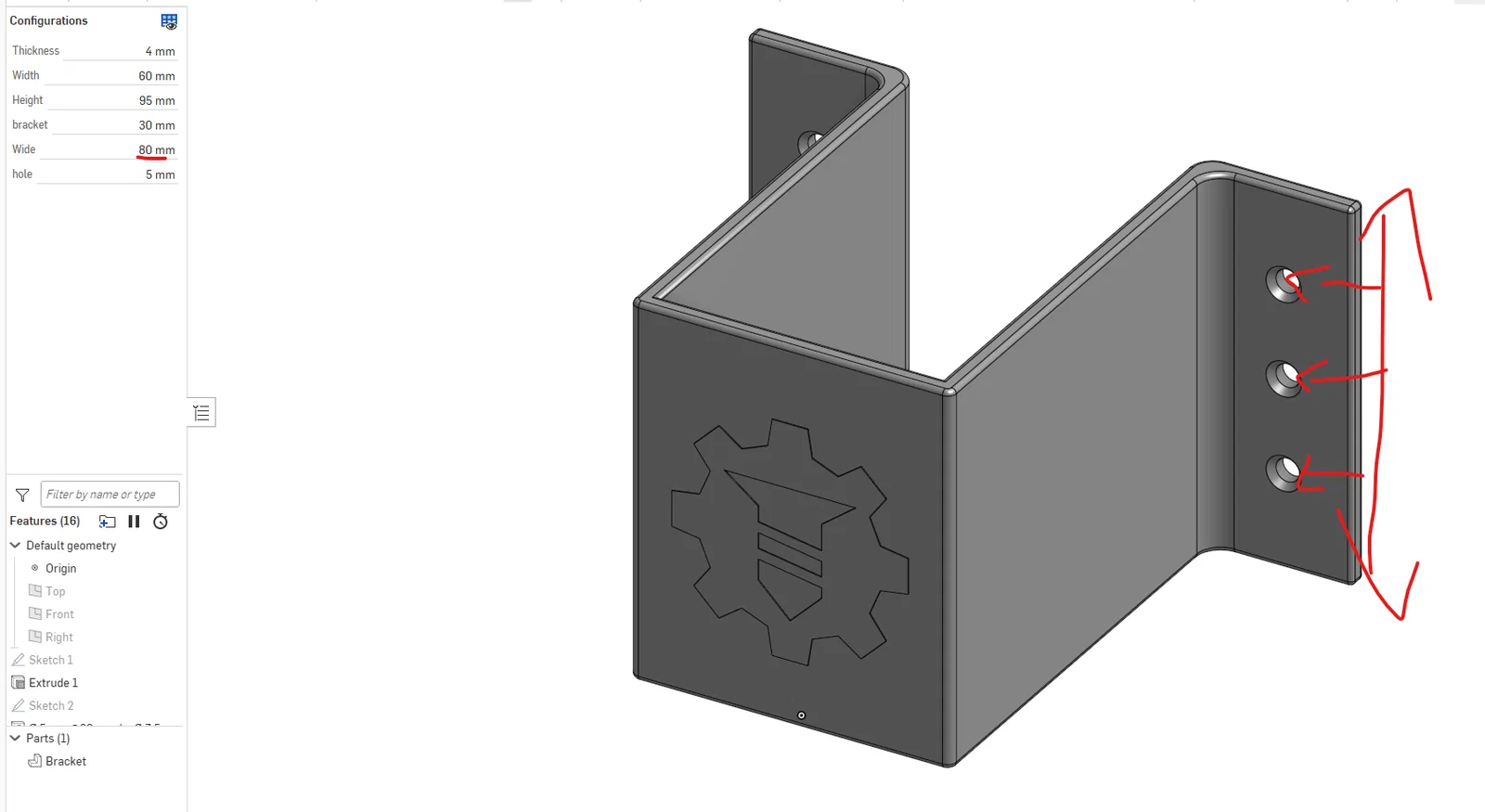

- Nhấn vào biểu tượng configuration panel ở góc trên bên trái của màn hình (hình thanh trượt).
- Điều chỉnh các thông số theo kích thước bạn mong muốn.
- Chọn File → Export và chọn định dạng STL, STEP hoặc 3MF.
- In thôi!
Các tệp đi kèm

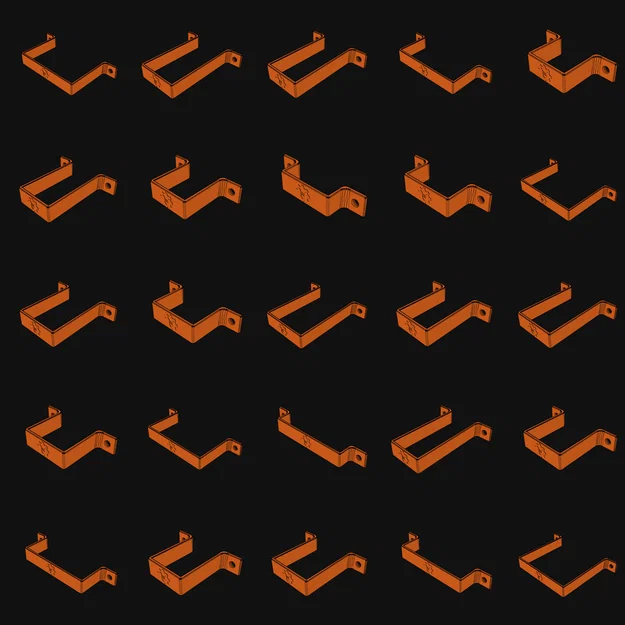

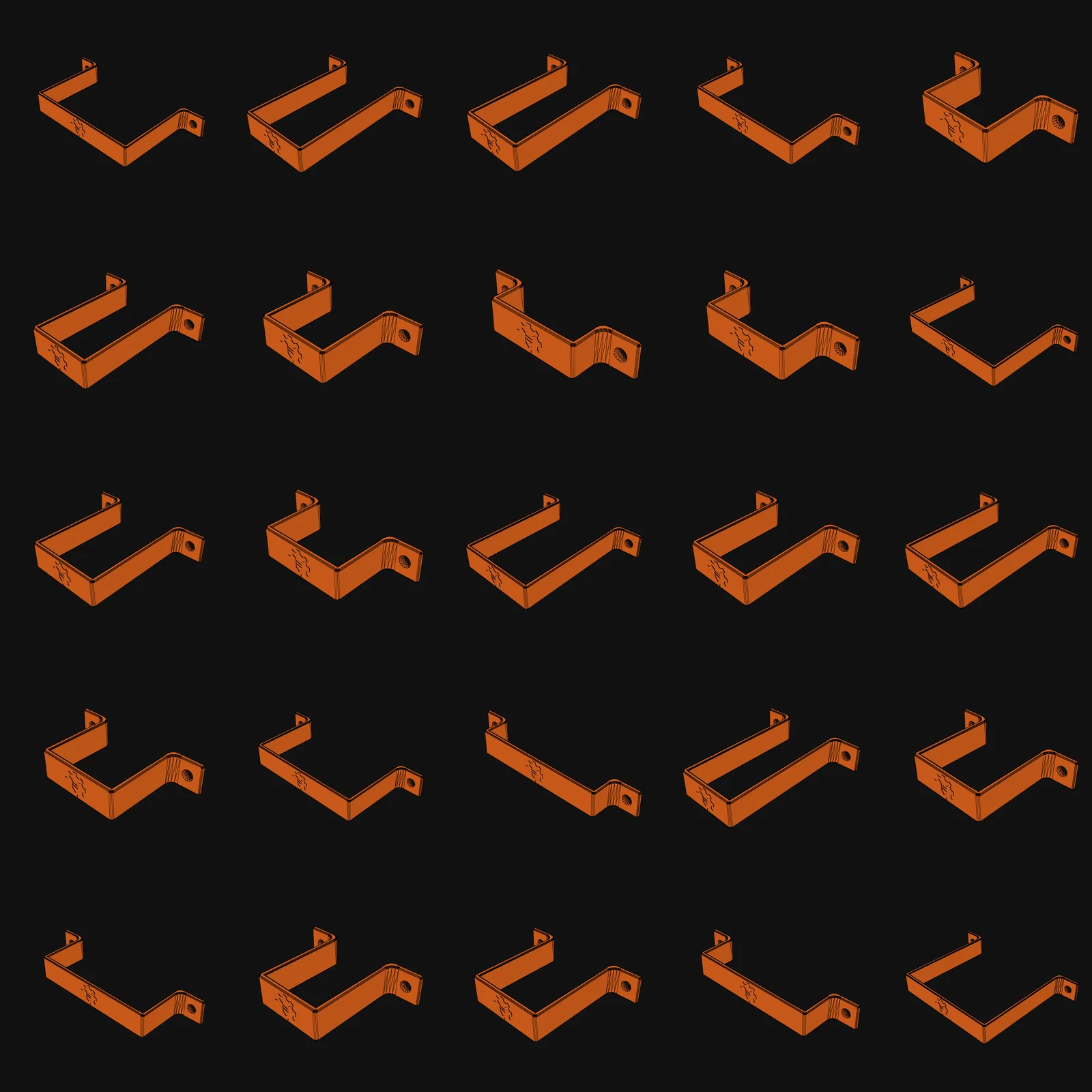

Mình đã đính kèm các biến thể xuất sẵn cho các kích thước phổ biến. Tất cả tệp đều có sẵn ở định dạng STL, STEP và 3MF.
Các tệp này được xuất bằng onshape-permutation-config-exporter — một công cụ mã nguồn mở giúp xuất hàng loạt các mẫu OnShape parametric.
Giấy phép
Không yêu cầu ghi công
Remix & phái sinh Được phép
Sử dụng thương mại Được phép
Tìm hiểu thêm về giấy phép này tại https://creativecommons.org/share-your-work/public-domain/cc0/
