Bánh răng giảm tốc thay thế cho máy gọt bút chì Boston model 19

Tụi mình có một cái máy gọt bút chì Boston model 19 cũ đã bị hỏng. Sau khi tháo ra dễ dàng (làm mình nhớ lại mấy thiết bị ngày xưa tuy đơn giản nhưng mà bền thật), mình phát hiện ra cái bánh răng giảm tốc cho motor AC tốc độ cao đã bị mẻ hết răng. Cũng may là mấy cái motor này không làm khó bánh răng nhựa lắm, in bằng PETG là dùng tốt (dù dùng Nylon hay PC thì sẽ ngon hơn). Chắc do bánh răng zin lâu năm quá nên bị thoái hóa thôi. Mình cứ tưởng chưa có ai làm nên đã tự đo đạc và vẽ lại bằng FreeCAD với thông số:

• 70 răng
• Đường kính ngoài (OD): 53.65mm
• Module ngang: 0.745
• Góc xoắn: -5.6 độ

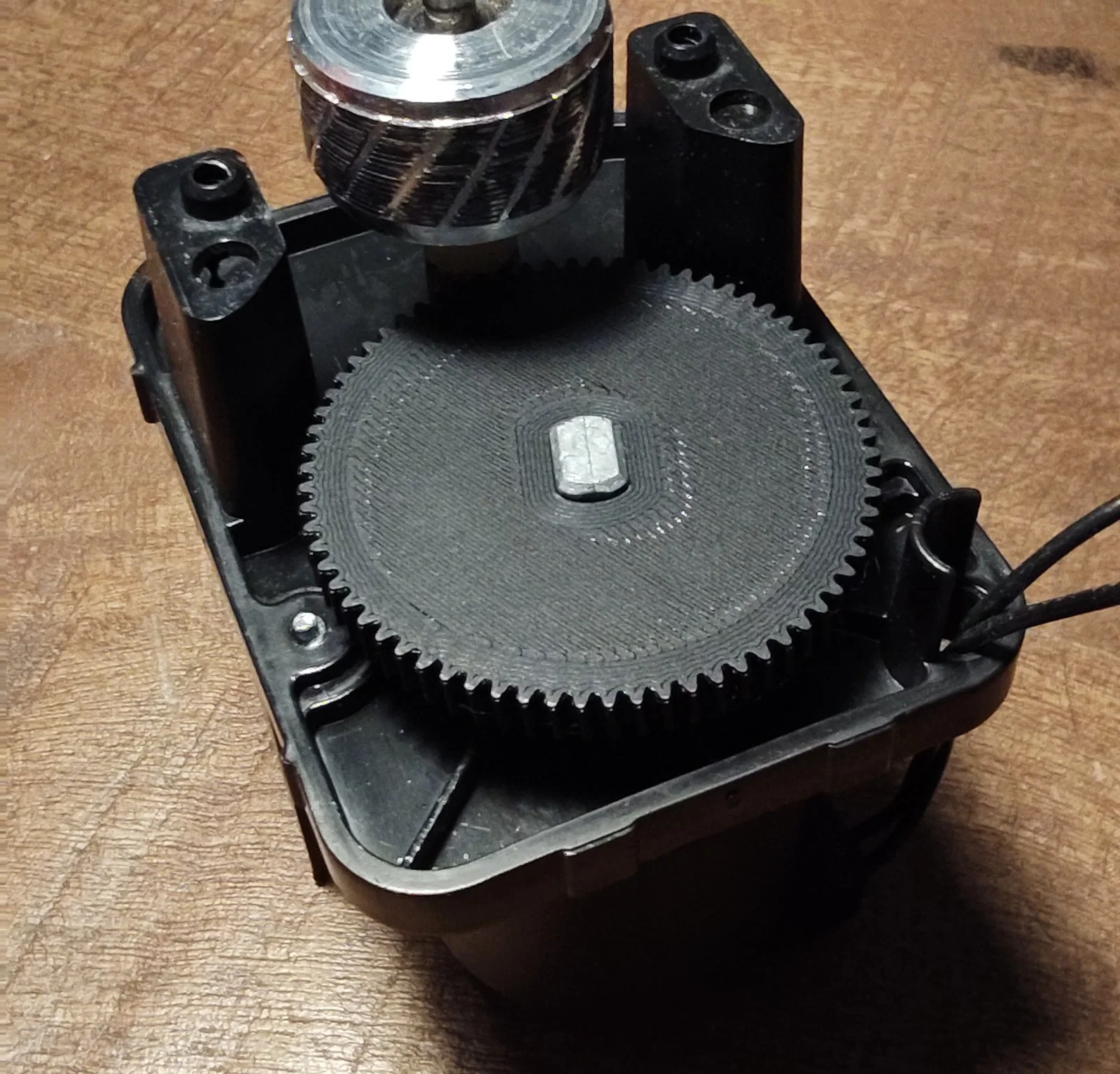

Mình đã in thử bằng nhựa PETG trên tấm nền satin mới và thấy chạy rất ổn. Mình có bôi thêm chút mỡ bò Prusa để giảm ma sát cho bộ bánh răng. Đến lúc làm bài này xong mình mới thấy là , nhưng mình vẫn đăng lên đây để chia sẻ thêm thông tin kỹ thuật và file CAD gốc cho cộng đồng.

Mình sẽ cập nhật bài viết theo thời gian để báo cáo độ bền nhé. Chúc các bạn gọt bút vui vẻ!

Bao gồm file dự án 3MF PrusaSlicer với các thiết lập khuyến nghị để đạt độ bền tốt nhất:

• Nhựa Generic PETG
• Độ phân giải 0.15mm Structural
• Infill 60% dạng gyroid
• Scale 101% cho trục X/Y
• 6 lớp đáy/đỉnh và vách (perimeters)
• Không cần support
• Dùng máy Prusa Core One, đầu phun 0.4mm HF

Có kèm theo file in và các định dạng file khác để mọi người tùy chỉnh nhé.
