Mô hình Cần cẩu đồ chơi (Toy Crane)

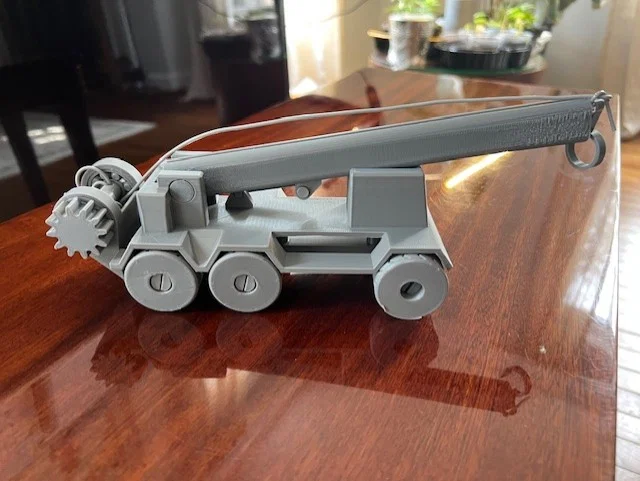

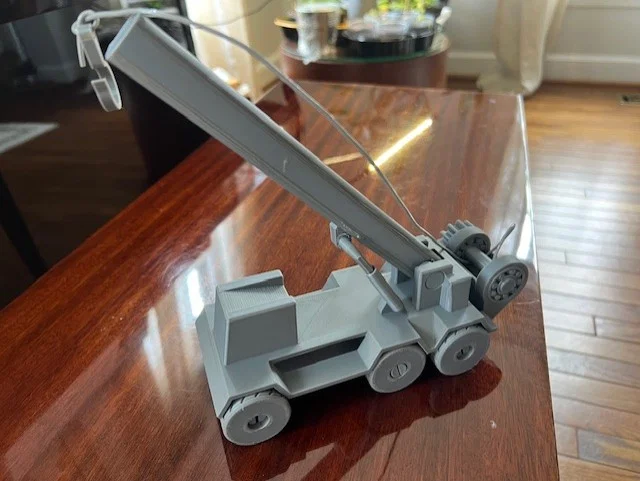

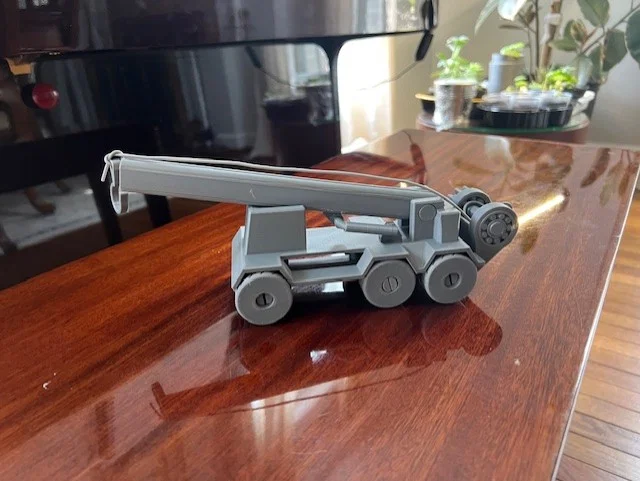

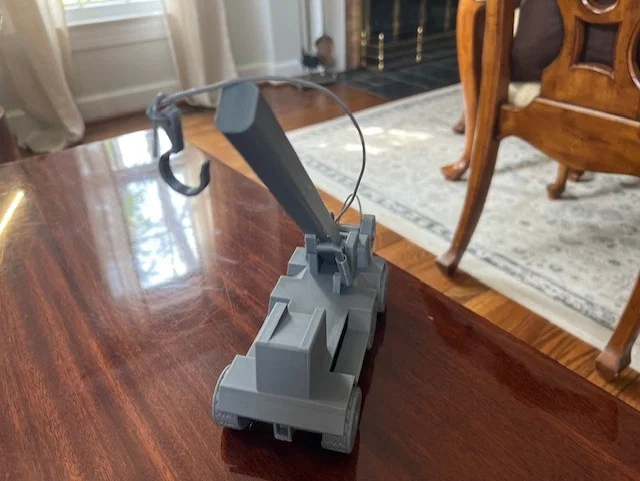

Mình cực kỳ thích mấy món xe công trình, trong một lần đi đường xa mình đã bắt gặp một chiếc cần cẩu có thiết kế rất ưng ý. Đây là mô hình dựa trên ký ức của mình, có tời quay và bánh xe hoạt động được.

Thông số in:

• Chiều cao lớp in (layer height): 0.2mm
• Sử dụng Outer brim cho các bộ phận.
• Sử dụng support kiểu slim tree cho tất cả các chi tiết, riêng phần "Upper Frame" thì dùng regular snug supports.

Hướng dẫn lắp ráp: Để lắp ráp, bạn lấy phần khung gầm dưới (bottom Chassis) rồi gắn ba trục bánh xe vào các chốt. Sau đó gắn khung trên (upper frame) vào các chốt và lỗ tương ứng trên cả hai phần. Phần cần cẩu (boon) được gắn vào phía sau bằng một thanh tròn và đặt bên trên cabin. Các tay đỡ được lắp vào khe trên phần đế chính và một đầu còn lại vào lỗ ở dưới đáy cần cẩu. Bộ tời gồm một thân, hai vòng bi và một thanh có bánh răng ở đầu. Bạn ấn vòng bi vào hai đầu bộ tời, sau đó đẩy thanh vào các lỗ, giờ nó đã có thể quay tự do. Bánh xe sẽ được lắp vào các đầu trục, khi ấn vào sẽ cần dùng lực mạnh hơn một chút.

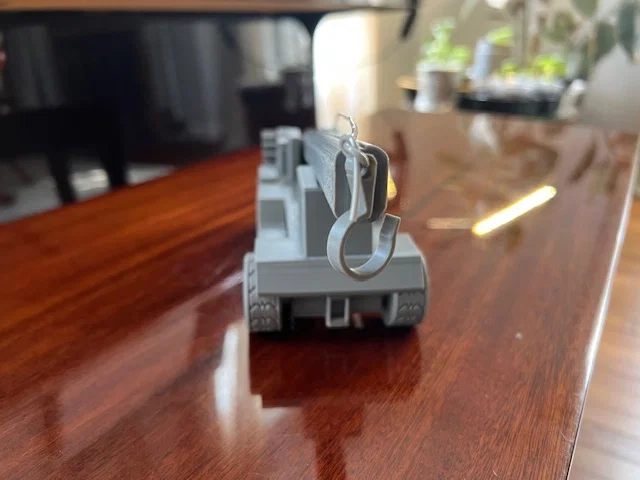

Đối với móc cẩu và tời, bạn cắt một đoạn dây TPU rồi buộc vào đầu móc cẩu. Lấy đầu còn lại của đoạn dây "cáp" TPU xỏ qua các lỗ trên trục tời và buộc chặt lại.
