Vỏ hộp thiết bị điều khiển âm thanh thụ động P14MC (Passive Monitor Controller)

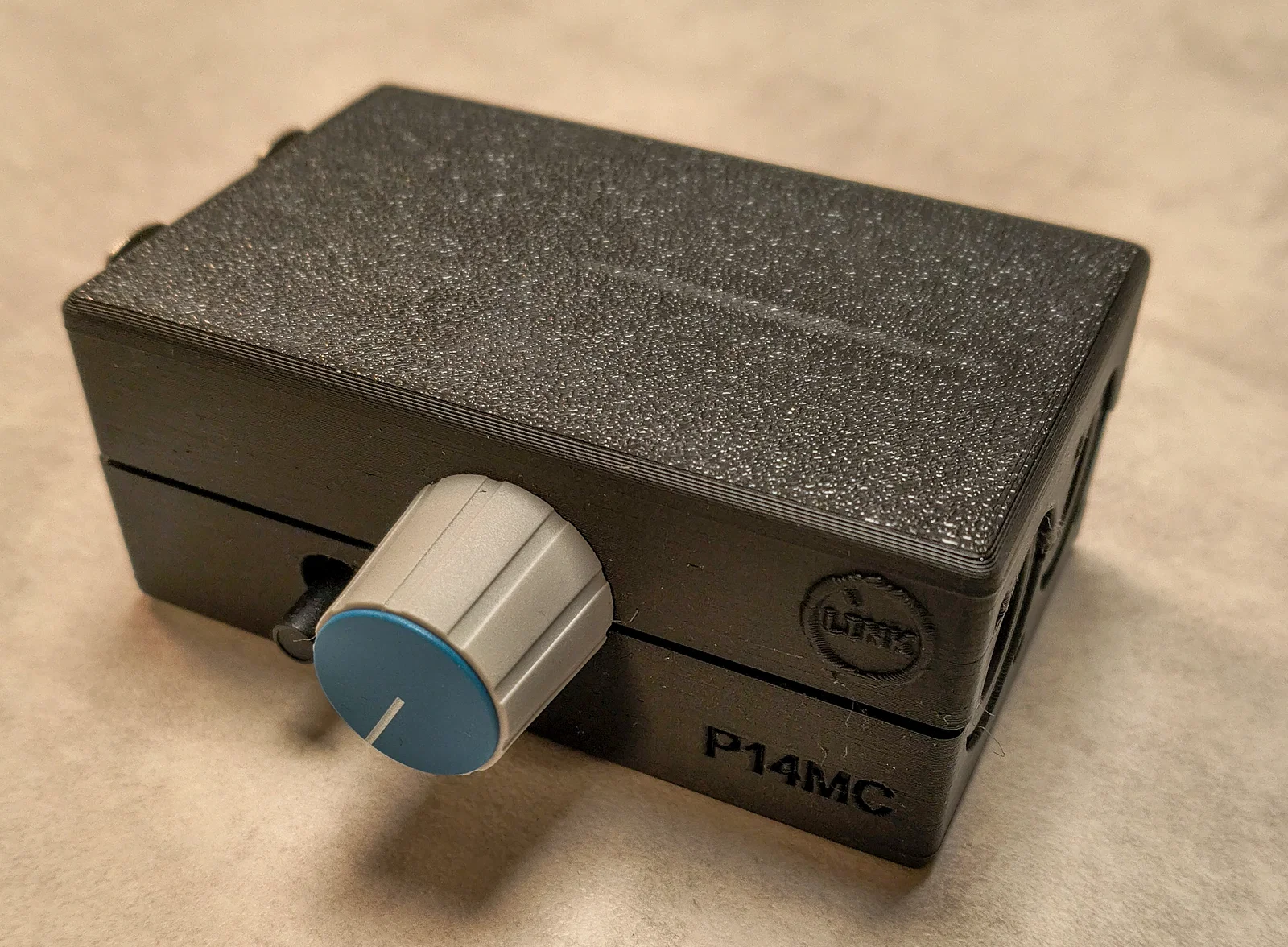

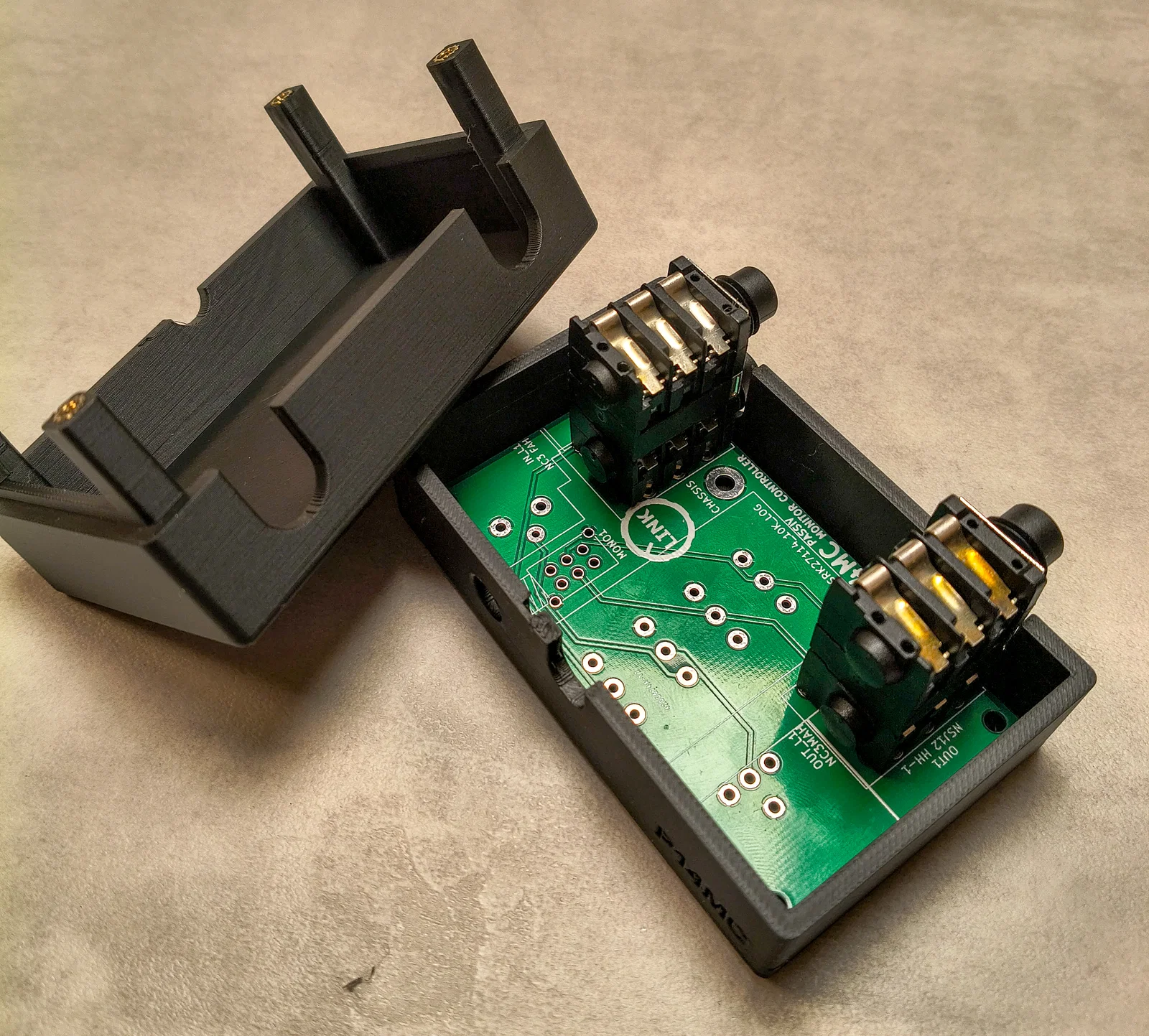

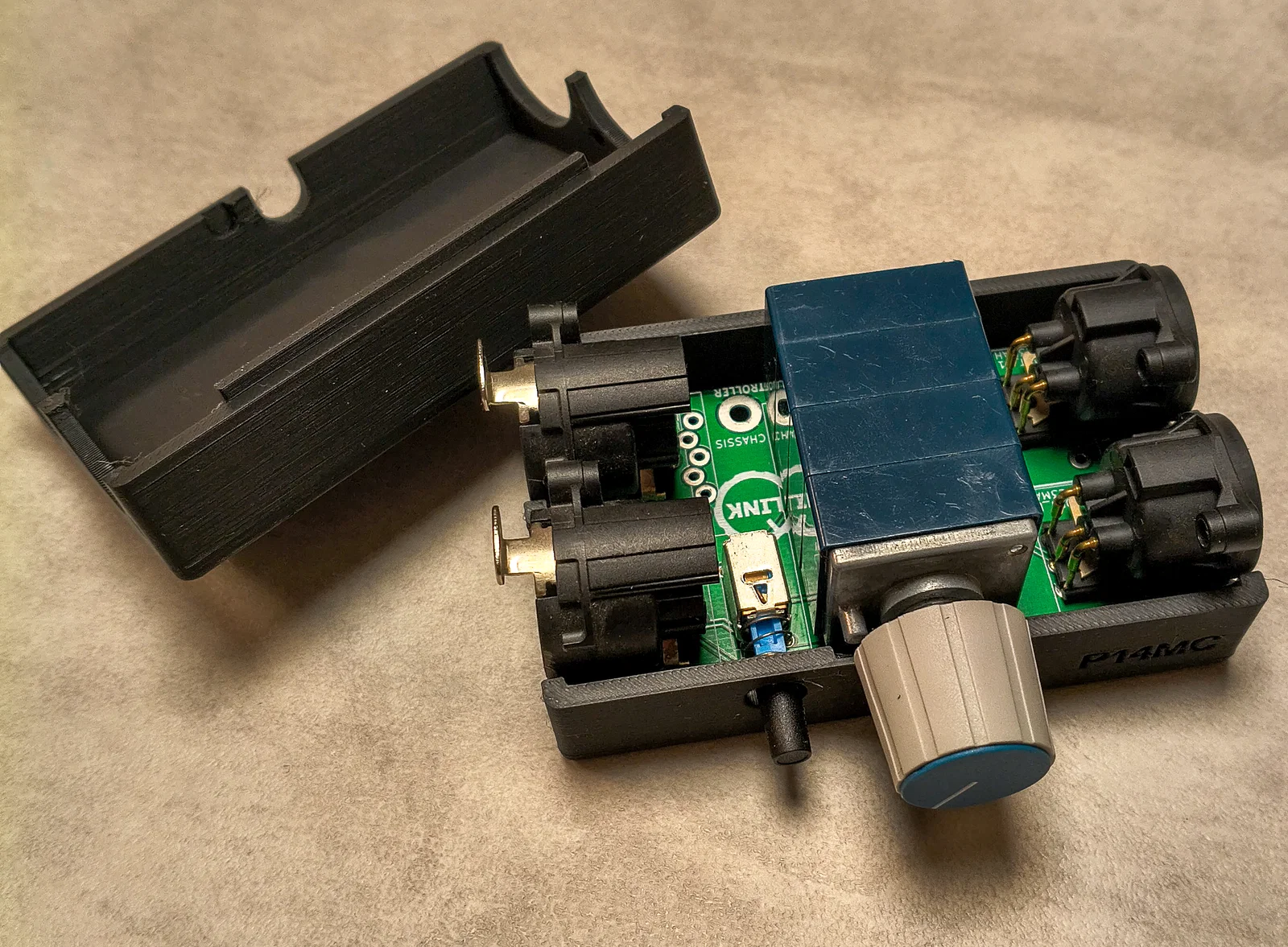

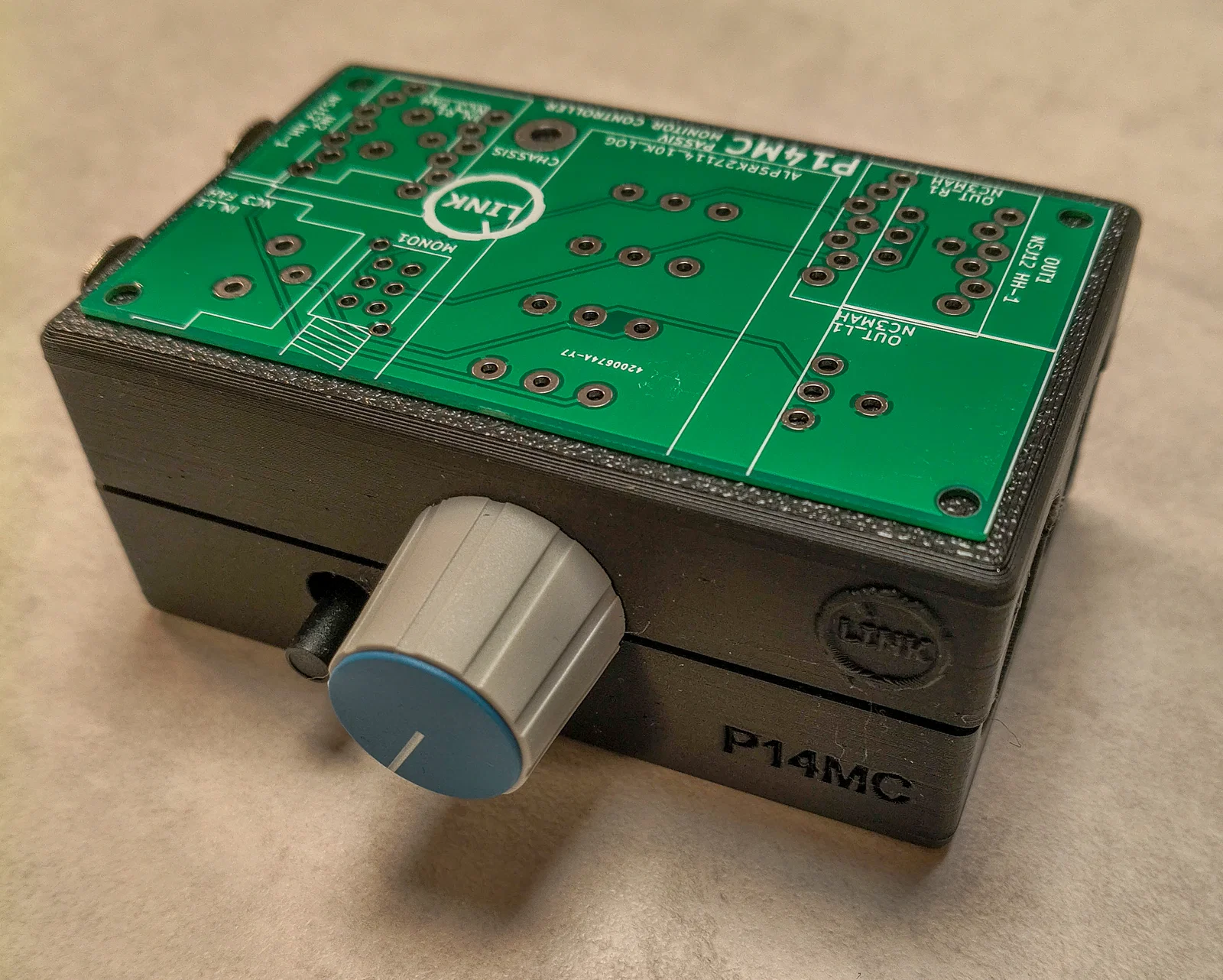

Xin chào, mình xin giới thiệu với các bạn dự án nhỏ này. Đây là phần vỏ hộp cho bộ điều khiển âm thanh (Passive Monitor Controller) Stereo nhỏ gọn. Thiết bị sử dụng một chiết áp (potentiometer) logarit 10K của QUAD để điều chỉnh âm lượng. Tín hiệu đầu vào là dạng cân bằng (balanced) thông qua cổng XLR. Mình có tích hợp thêm một công tắc để chuyển đổi tín hiệu MonoSum cho đầu ra. Thiết bị này hoàn toàn không cần nguồn điện. Mình đã thiết kế dự án này theo kích thước của một chiếc danh thiếp (85x55mm). Bạn chỉ cần in hai phần của vỏ hộp và dùng chính các ốc vít của đầu nối XLR để cố định chúng lại với nhau. Ngoài ra, bạn cũng có thể sử dụng các jack cắm loại double layered kết hợp với ốc vít và inserts M3 để lắp ráp case. Xem thêm thông tin chi tiết và hướng dẫn sử dụng tại linkaudiodesign.de
