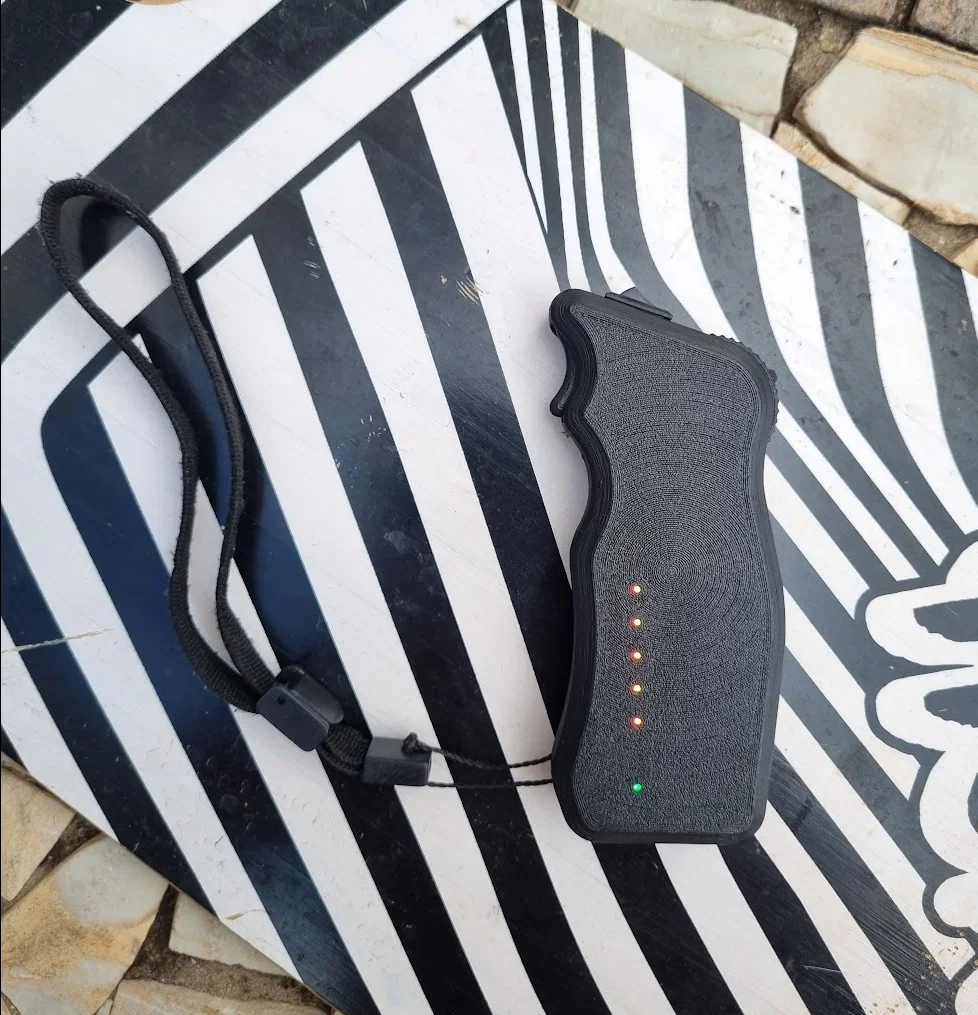

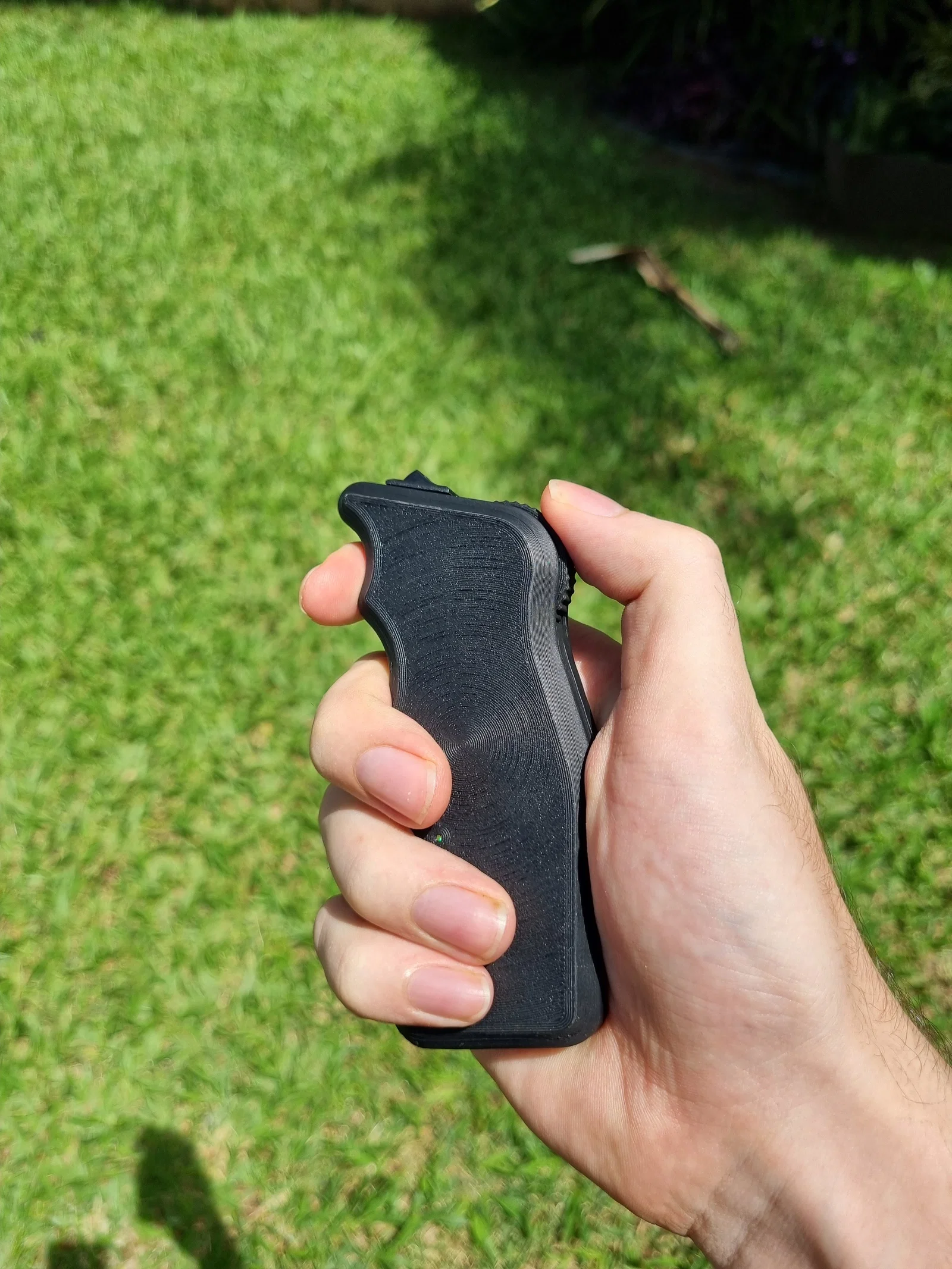

Tay cầm điều khiển ESK8 dùng ESP32 C3

Bản remix từ mẫu điều khiển ván trượt điện (Electric longboard remote) của DroidSector. Dự án này sử dụng phần cứng hoàn toàn khác biệt.

Các linh kiện cần thiết

• 2× ESP32-C3 SuperMini (vi điều khiển cho cả tay cầm và bộ thu)
• Cảm biến Hall 49E (để đo vị trí tay ga)
• 2× Nam châm neodymium 5 mm (cho cơ chế tay ga cảm biến Hall)
• Lò xo bút bi (cho cơ chế hồi vị tay ga)
• Vòng bi 8x16x5

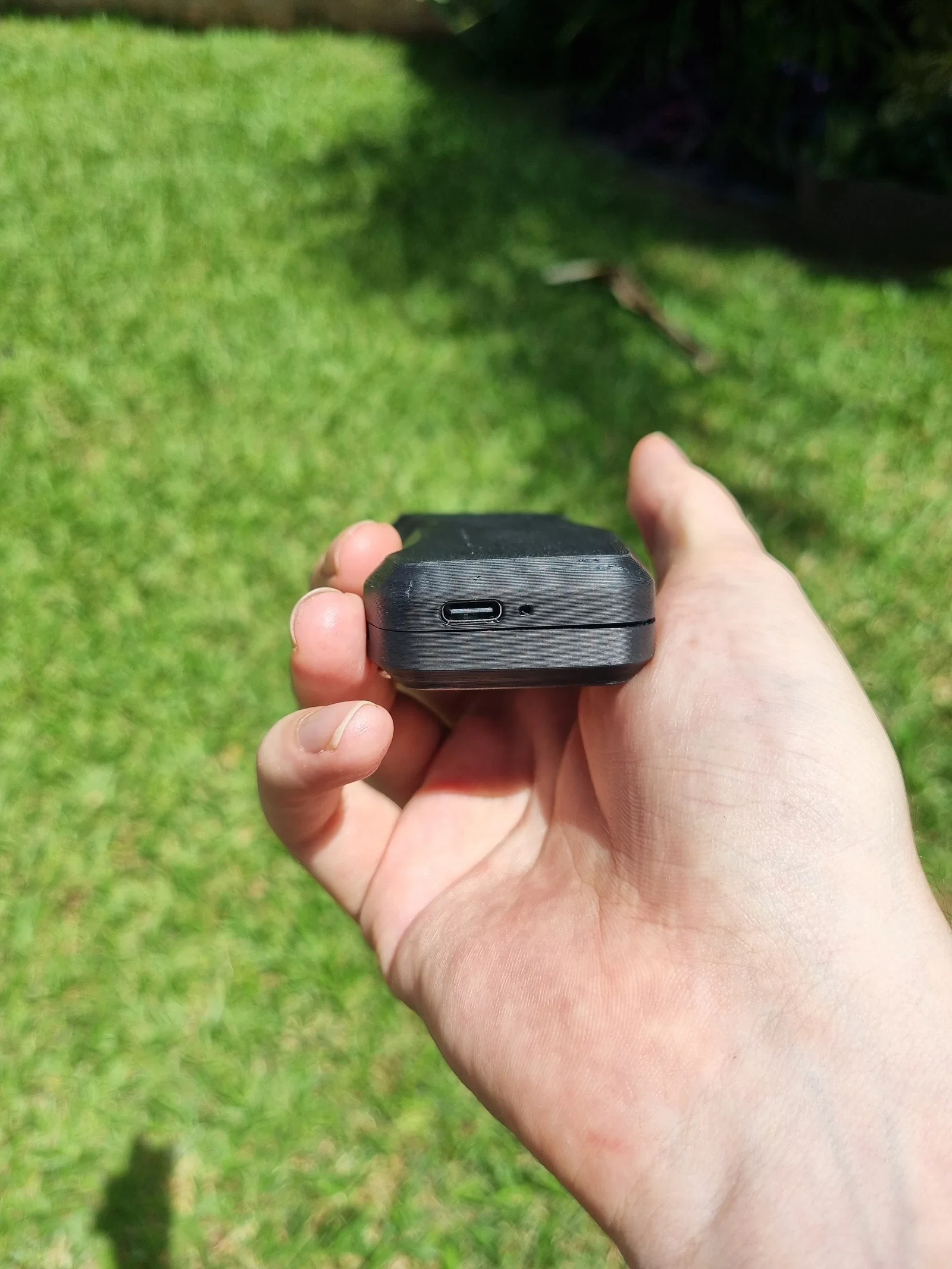

• Mạch sạc TP4056 (sạc và bảo vệ pin Li-ion)
• Pin Li-ion 18650
• Công tắc hành trình 10T85 (công tắc an toàn - deadman switch)

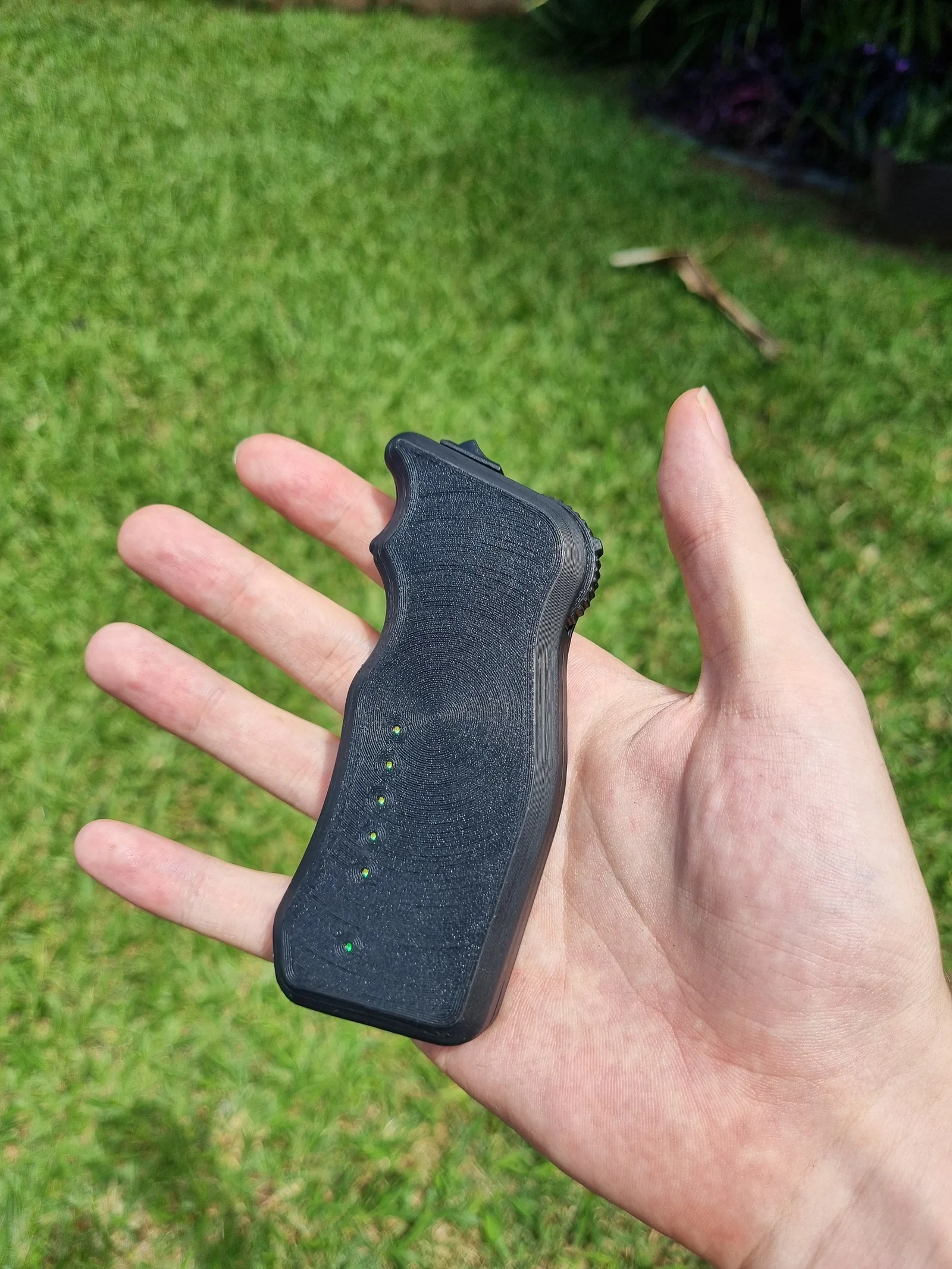

• Module 8-LED WS2812 / NeoPixel (hiển thị trạng thái và dung lượng pin)
• Công tắc nguồn KCD11
• Điện trở cho mạch phân áp đo pin

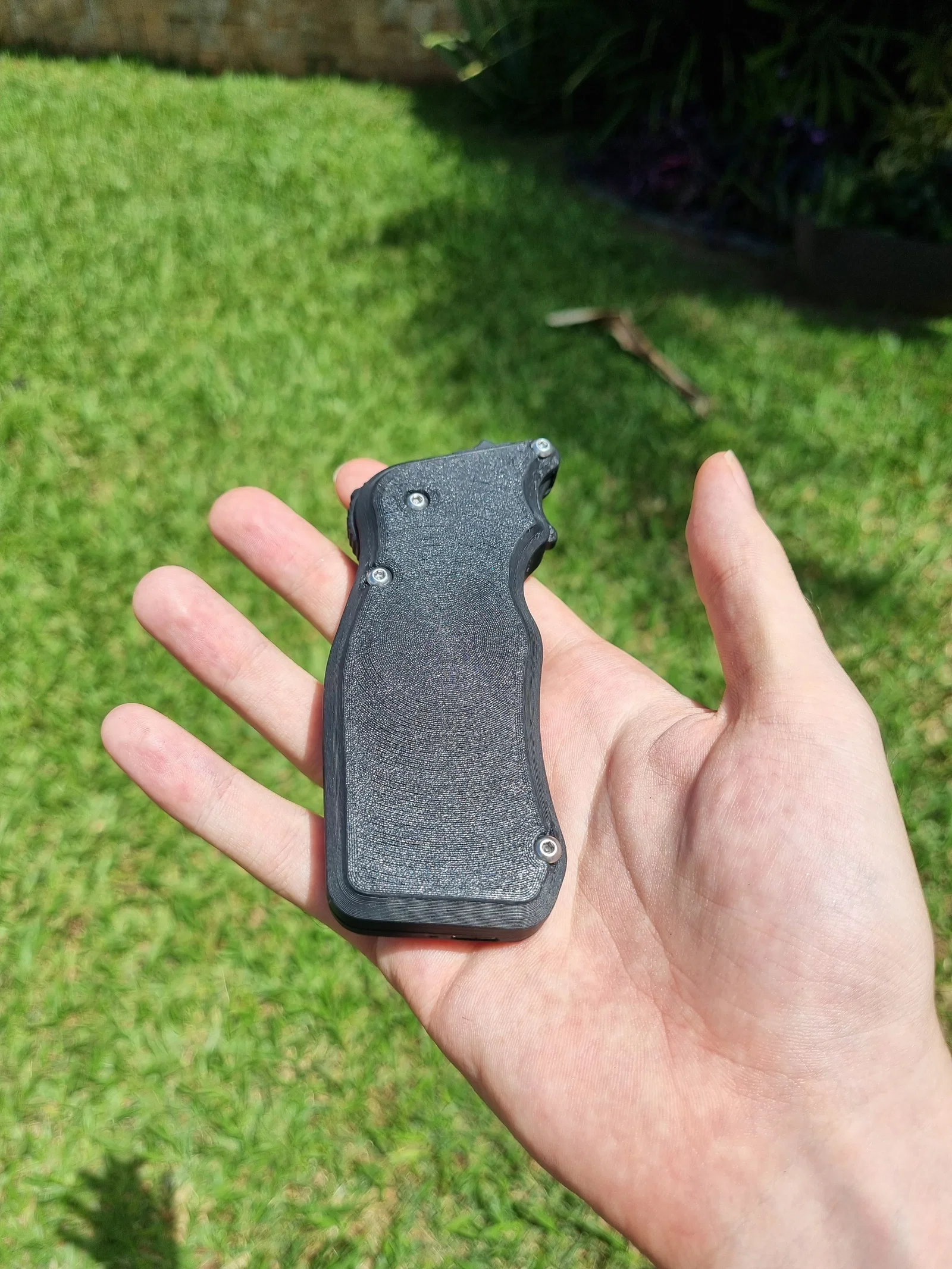

• 4× Ốc vít đầu dù M3 × 15 mm

Bạn có thể tìm thấy mã nguồn tại đây.
