Vỏ ốp Heltec V3 cho Meshtastic - Thiết kế dài cho pin 18650

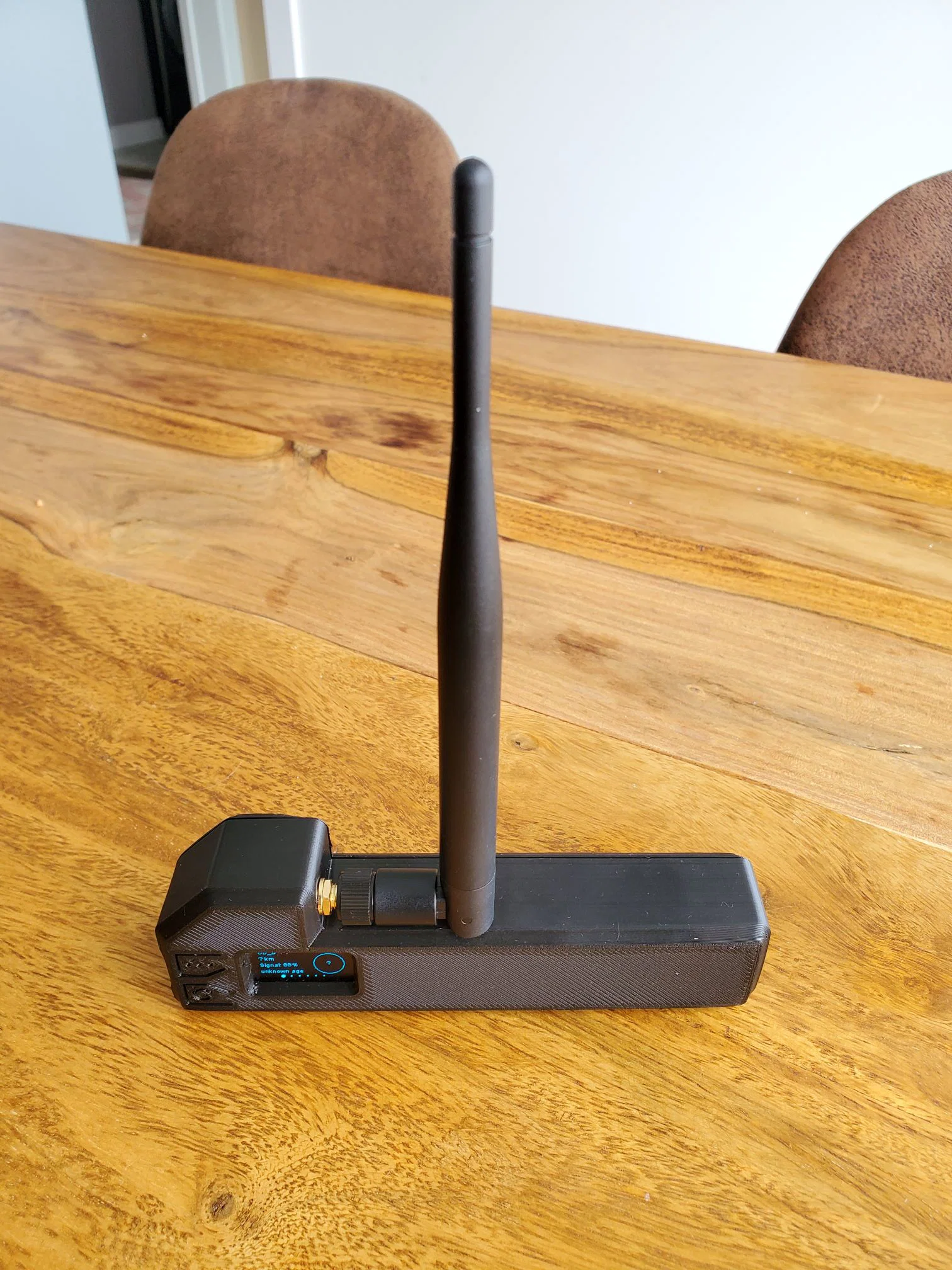

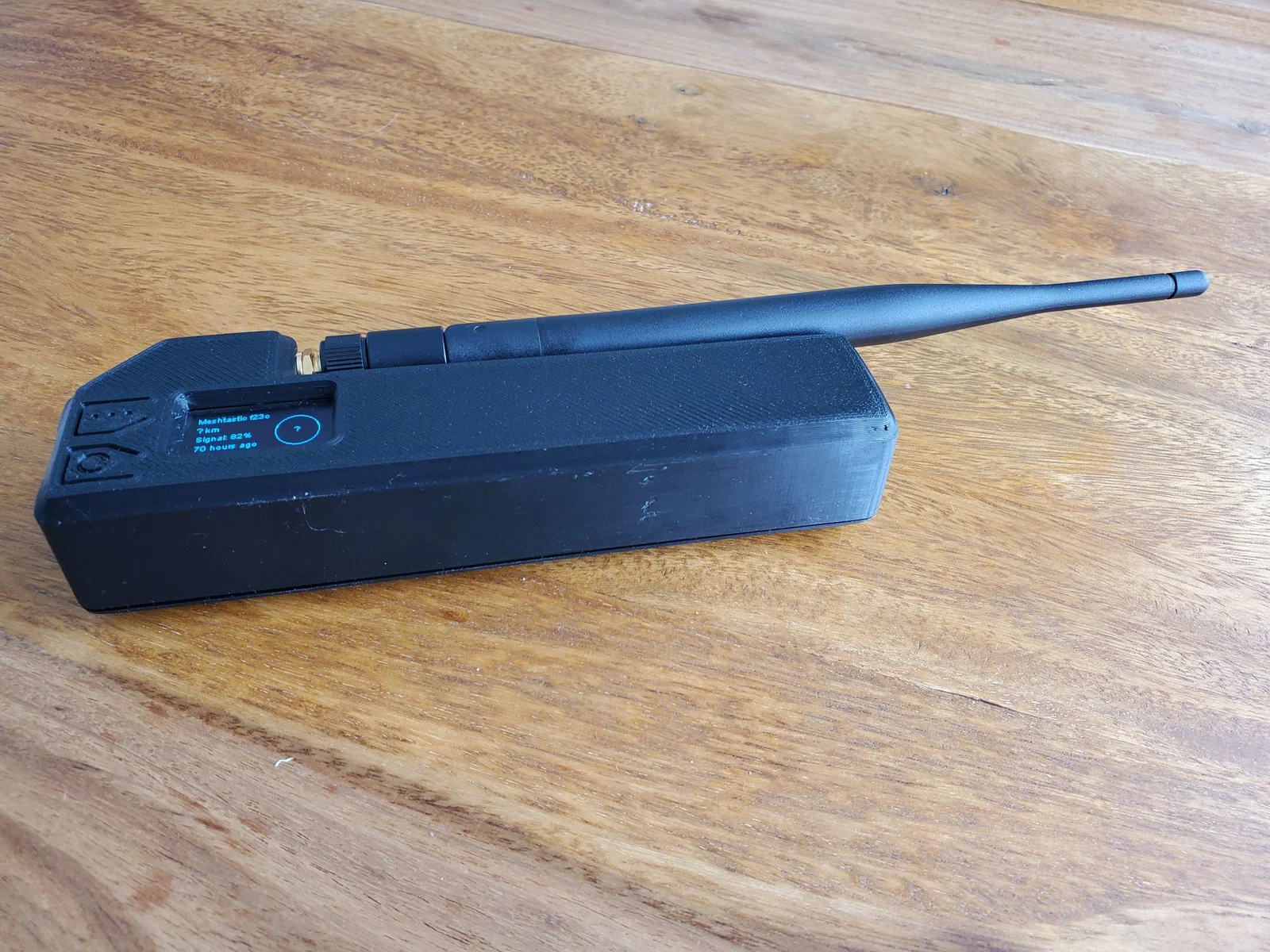

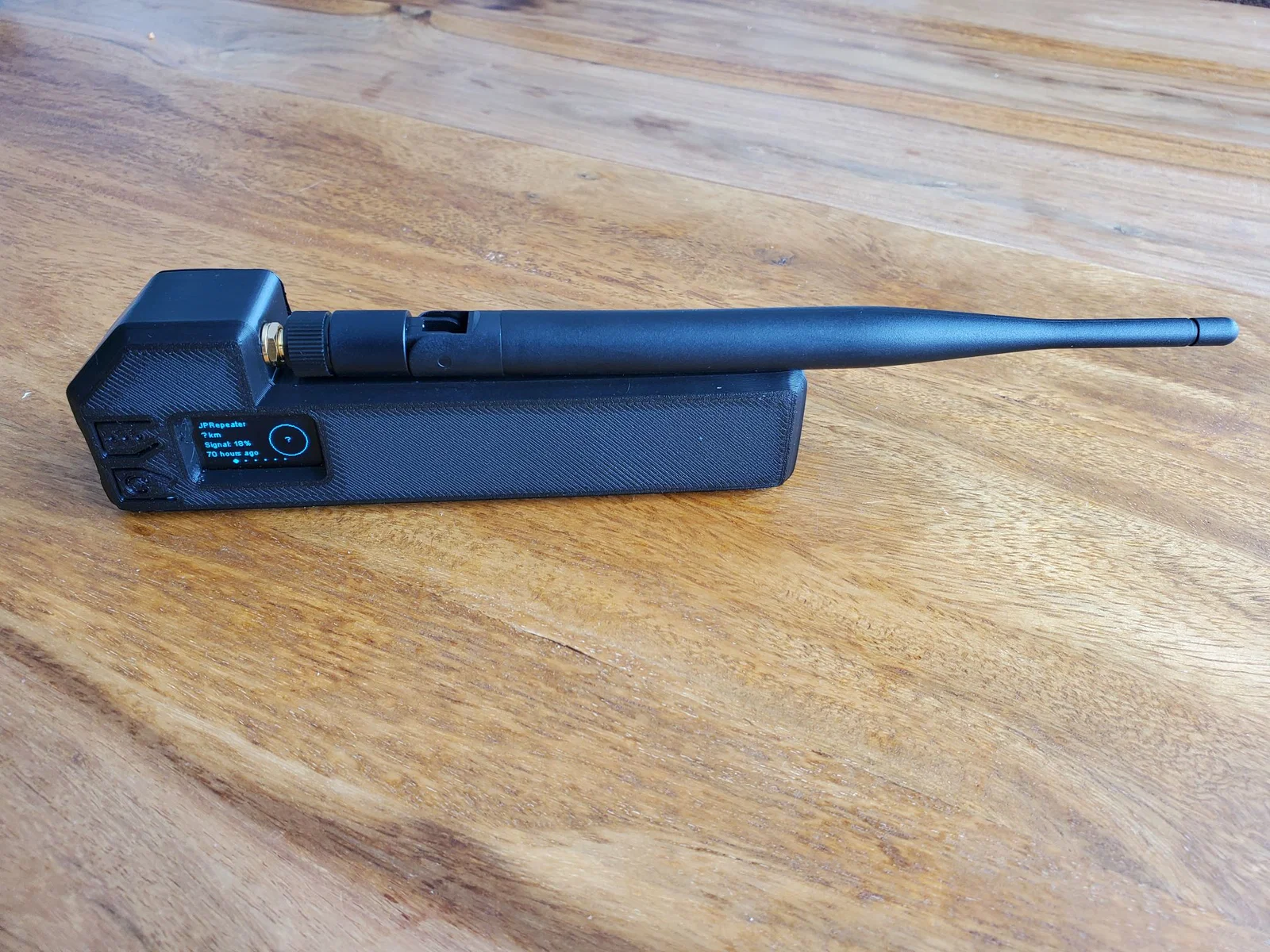

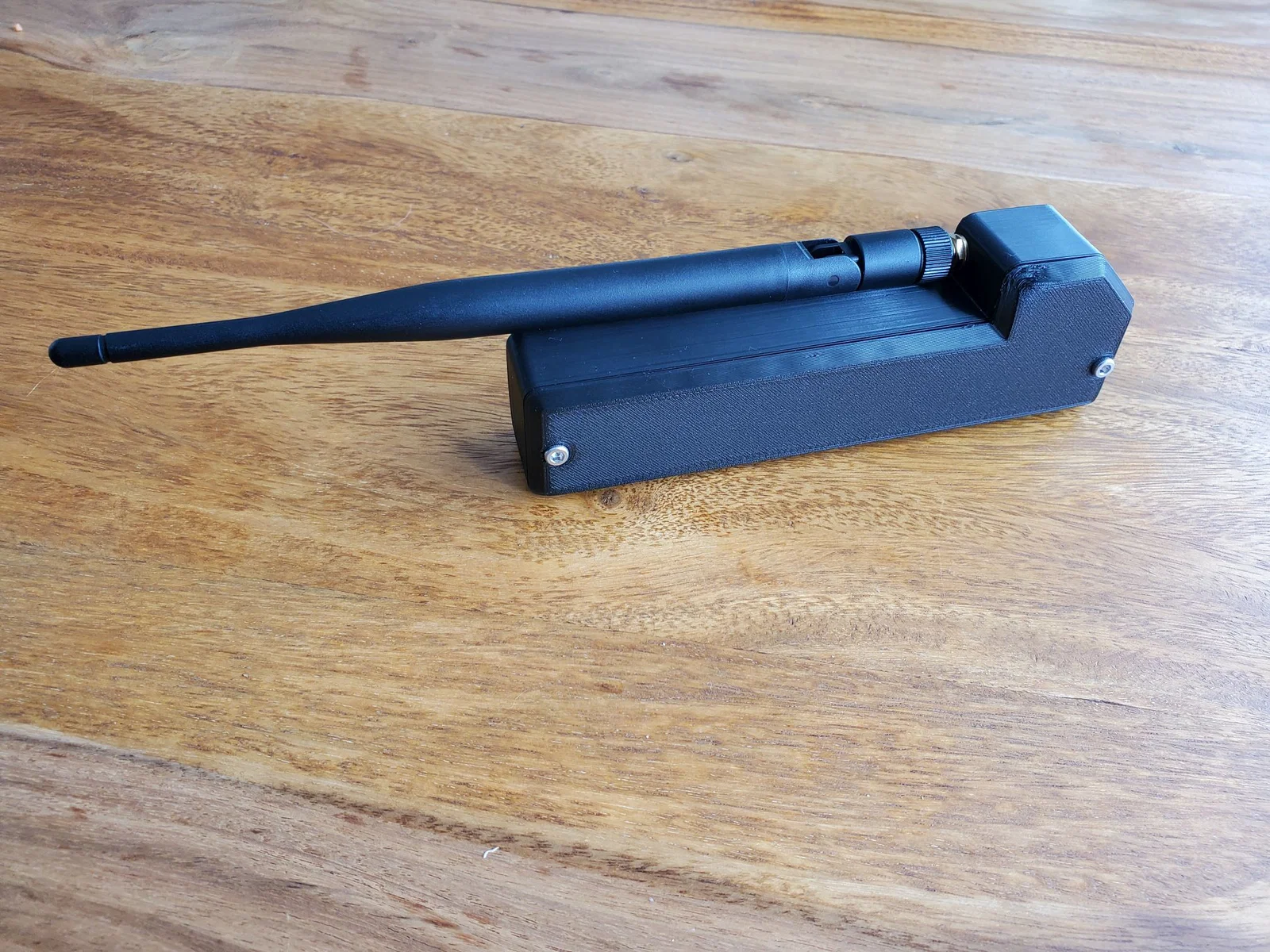

Mình muốn tìm một chiếc vỏ cho Heltec V3 sao cho vừa tiện bỏ túi mang theo, vừa để được gọn gàng trên bàn làm việc mà vẫn đảm bảo thời lượng pin tốt. Mẫu vỏ này được thiết kế theo kiểu dáng dài để đặt Heltec và pin 18650 nối tiếp nhau thay vì chồng lên nhau. Mình chọn cách thiết kế này để khi bỏ vào túi quần, túi áo hay ngăn đựng bình nước của balo đều rất thoải mái, đồng thời vẫn chừa chỗ cho ăng-ten lộ ra ngoài nếu cần. Mình có dùng một loại ăng-ten bẻ góc 90 độ để có thể đặt thiết bị nằm phẳng trên bàn hoặc bệ cửa sổ.

Các linh kiện cần thiết cho bản dựng này:

Hai ốc M3x6 loại đầu trụ (Cap Head Fasteners)

Một đế giữ pin 18650 - https://www.aliexpress.com/item/1005006994033807.html

Một ăng-ten - https://www.aliexpress.com/item/32972870968.html

Loại ăng-ten mình gắn link đã kèm sẵn đầu chuyển phù hợp cho việc lắp ráp.

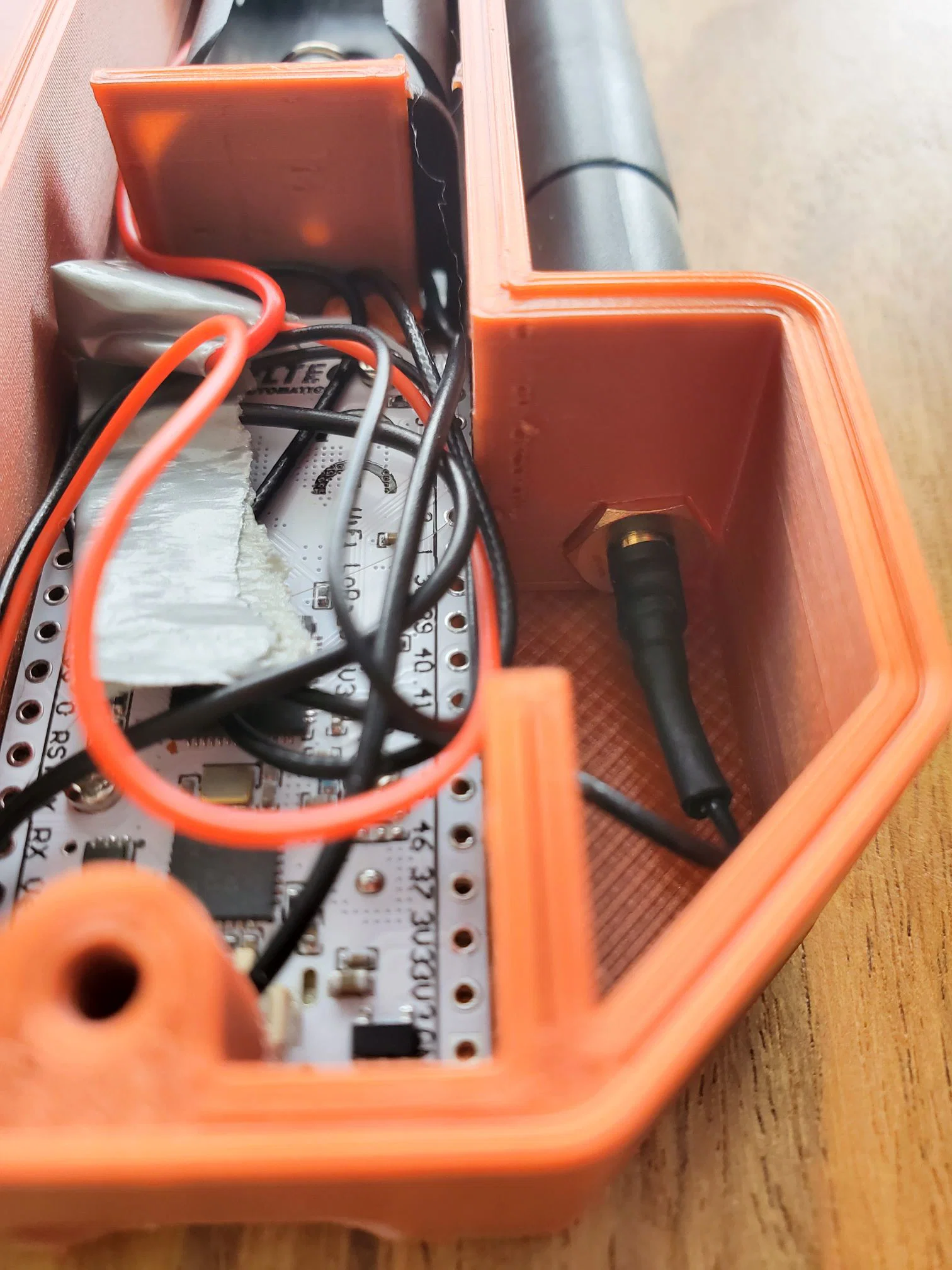

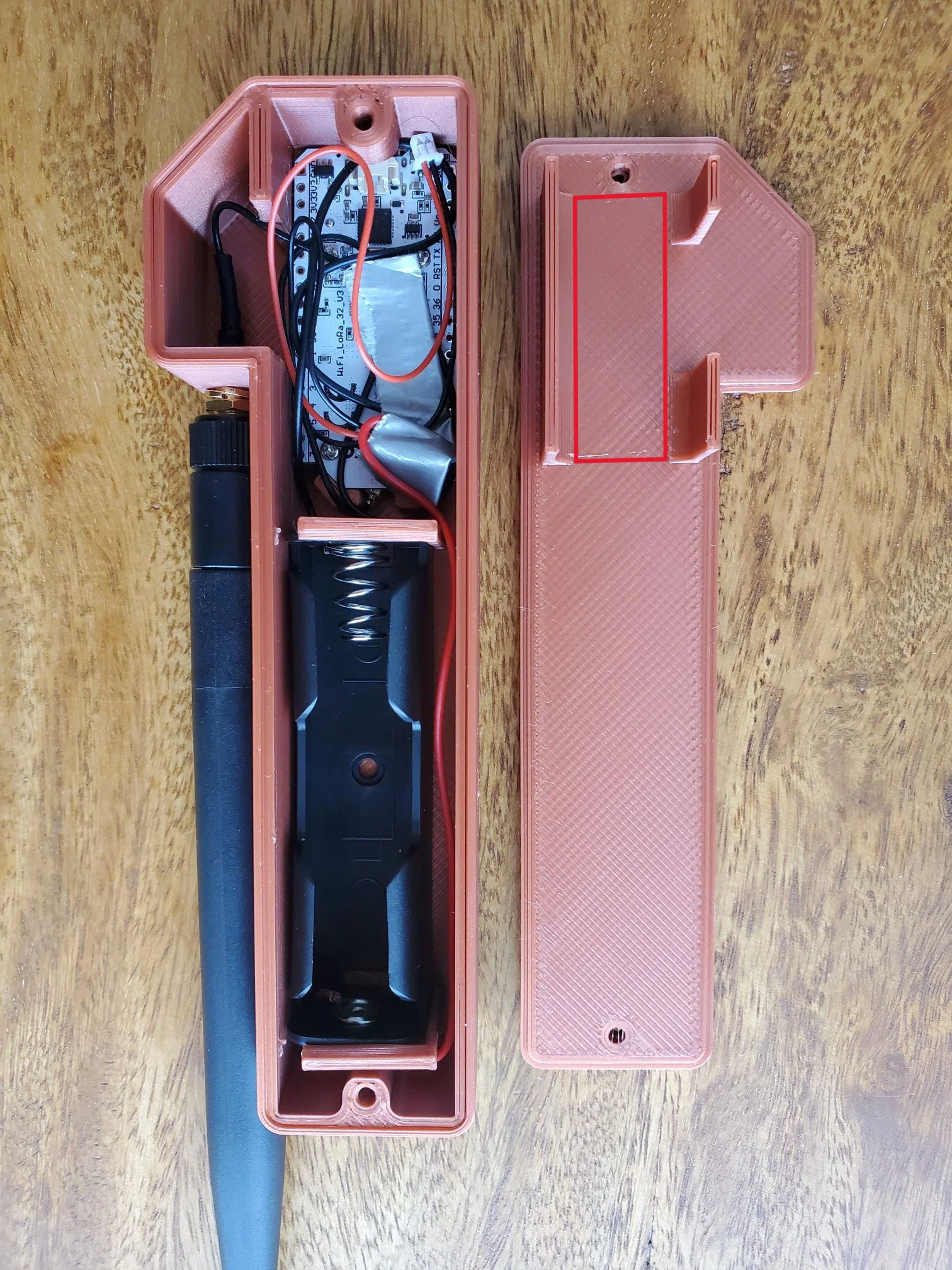

Trong chiếc vỏ này, khu vực phía sau Heltec V3 là nơi bạn có thể cất gọn phần dây nhợ. Chỉ cần lưu ý khi đậy nắp sau, bạn nhớ xếp dây nằm gọn bên trong các trụ đỡ ở tấm panel phía sau nhé. Mình có khoanh vùng màu đỏ trên ảnh để mọi người dễ hình dung. Các trụ đứng trên tấm đế sau có vai trò giữ Heltec cố định, nên đừng để dây bị kẹt giữa trụ và Heltec.

Chúc mọi người Meshing vui vẻ!
