Giá đỡ camera web gắn bên cho máy in Voron Trident

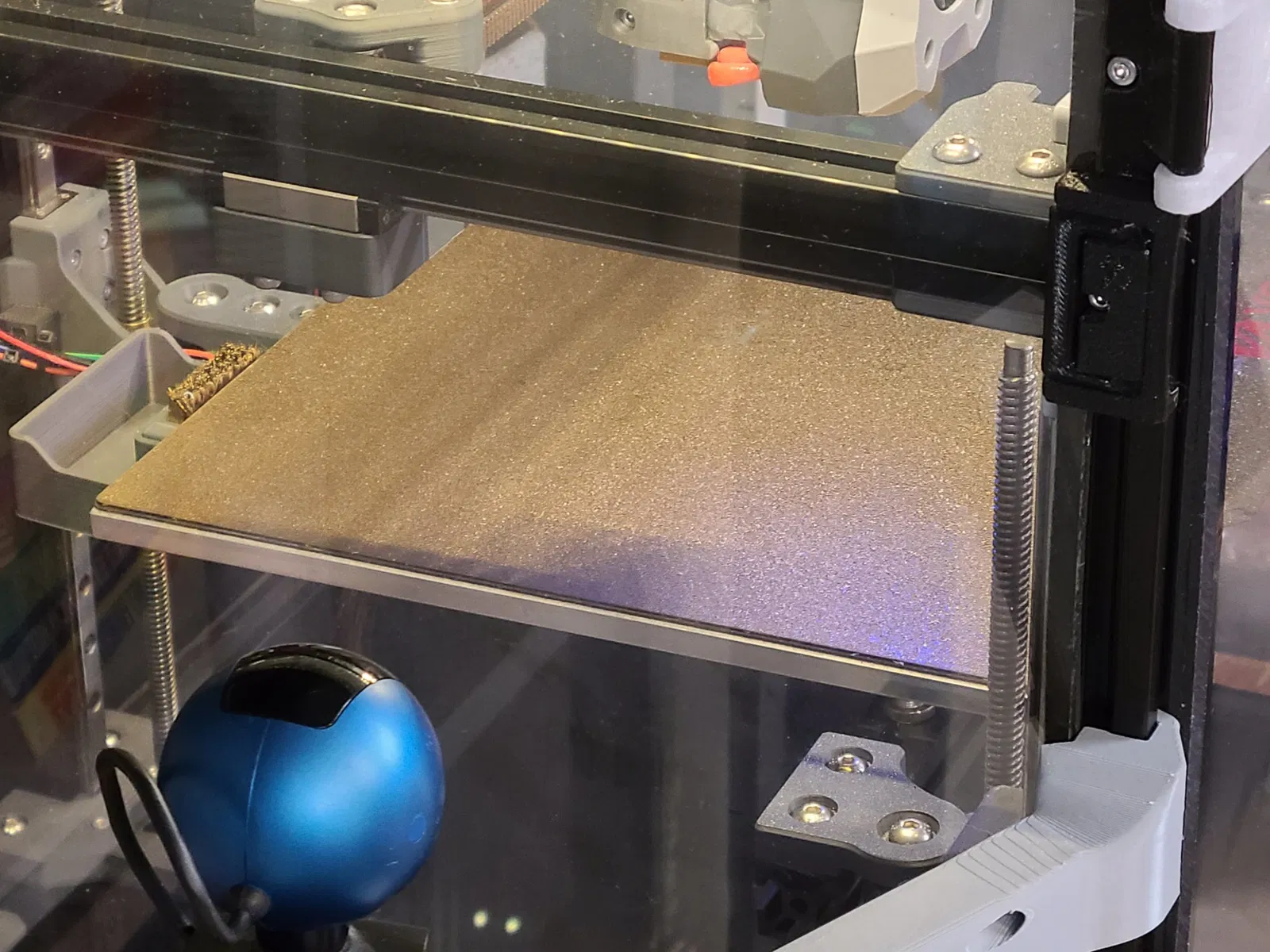

Với Crowsnest làm cho nhiều webcam dễ sử dụng với MainSail, và OctoPrint sắp thêm hỗ trợ webcam tốt hơn, tôi đã quyết định thêm một webcam gắn bên. Tôi có một chiếc Logitech cổ điển mà tôi không thể tìm được giá đỡ phù hợp, và tôi cần một cái gì đó có thể gắn vào bên của một khung nhôm 2020 mà không làm cản trở các bản lề 270 độ (ít nhất là không quá nhiều). Tôi đã sử dụng một dải 3M Command để cố định webcam vào mặt phẳng ở đầu giá đỡ. Tôi đã thực hiện kiểm tra độ cộng hưởng và kết quả về cơ bản giống như trước (hơi tốt hơn một chút), và webcam không bị cộng hưởng, vì vậy giá đỡ đủ cứng. Giá đỡ có thể được lắp đặt và tháo rời mà không cần phải tháo cửa ra, chỉ cần mở một chút. Cửa vẫn có thể mở hơn 90 độ, vì vậy nó không cản trở việc in PLA.

Giá đỡ yêu cầu một vít M3x30 và một đai ốc M3. Có hai vị trí ở bên trong cánh tay để chèn một dây buộc zip để quản lý cáp USB.

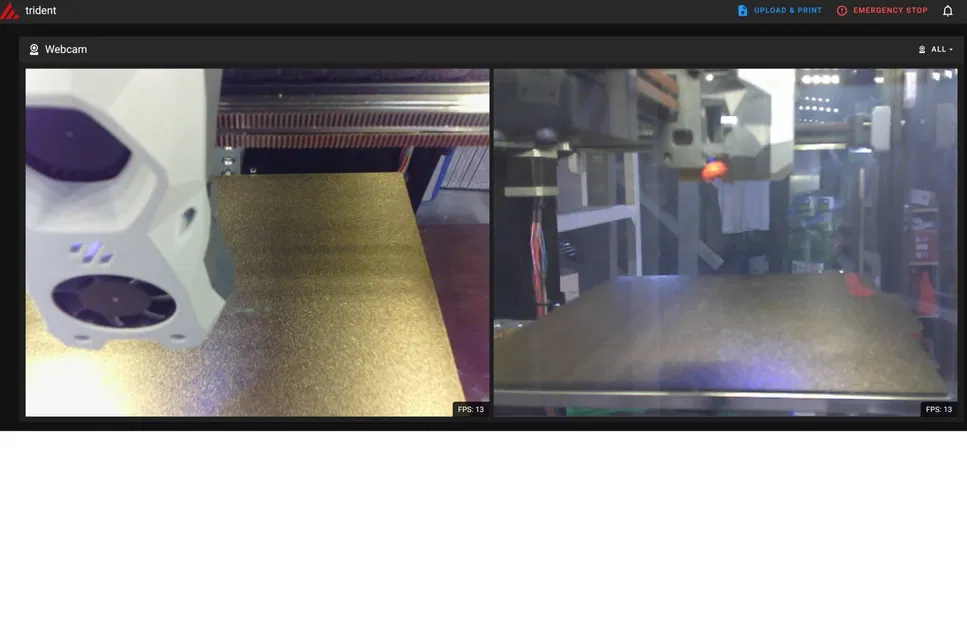

Ảnh chụp màn hình cho thấy các góc nhìn từ OV5648 được gắn với giá đỡ AngryCAM trên bàn in bên trái và góc nhìn webcam gắn bên bên phải. Chiếc Logitech cũ của tôi chỉ có độ phân giải 640x480 và nó nhìn qua panel bên, vì vậy chất lượng không tốt nhưng tôi vẫn có thể thấy nếu việc in bị lỗi.

Cập nhật: Đã thêm một remix đơn giản của kẹp cáp Voron được dịch chuyển để hoạt động bên ngoài của khung nhôm nhằm cố định cáp USB từ webcam trên đường đến kho điện tử.
