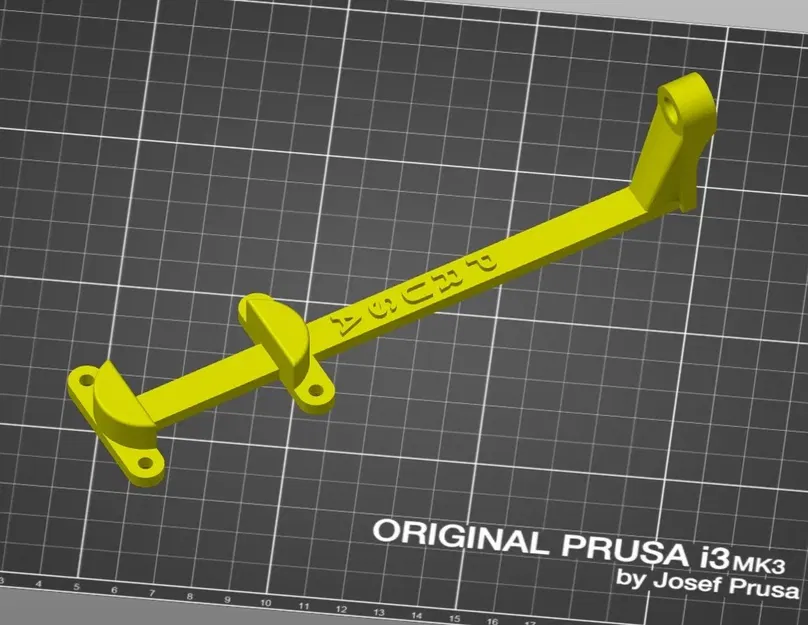

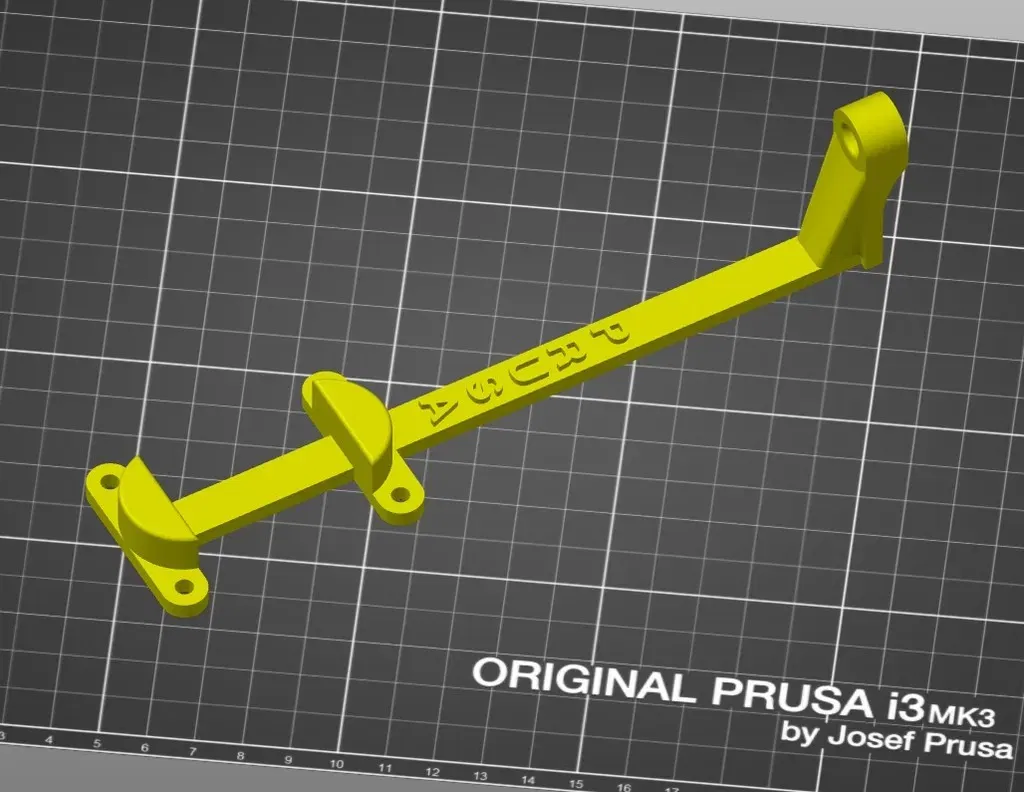

Kẹp hướng dẫn cần câu filament cho máy in Prusa i3 MK3

2/2023 - Xem bản remix mới bên dưới mà tôi đã làm với một đầu nối PC4M10 ở trên - Tôi đề xuất sử dụng cái đó! Đây là một hướng dẫn 'cần câu' bằng filament đơn giản có những lợi ích này, tương tự như cách mà một cần câu hoạt động. Nó sử dụng độ căng vốn có trong nhựa để hấp thụ sự cuộn ra của cuộn filament, giống như cách mà một cần câu uốn cong khi một con cá giật vào dây. Điều này KHÔNG phải là mục đích ban đầu của cái này, nhưng sau khi xây dựng nó, tôi nhận ra rằng tôi đã tìm thấy một thứ tốt hơn nhiều so với những gì tôi nghĩ!! Nó lẽ ra chỉ là một kẹp/hướng dẫn filament dài, nhưng bằng cách không làm cho nó cứng và bằng cách tích hợp các ống Bowden giữa cuộn polybox và hướng dẫn, hướng dẫn sau đó hấp thụ các cú giật và uốn cong thay vì filament của bạn, giống như một cần câu thật sự. Tôi ước tôi có thể tìm ra cách để trình chiếu một video - cái này di chuyển liên tục khi bạn in - chứng minh rằng có rất nhiều độ căng trong dây mà nên được hấp thụ và không được chuyển giao cho filament. - Nó hấp thụ độ uốn trên dây và hoạt động như một bộ hấp thụ căng, vì vậy dây không bị kéo căng quá mức khi nó cuộn ra, và filament không bị kéo căng khi nó vào máy ép, dẫn đến việc in ấn tốt hơn và ít thất bại hơn.

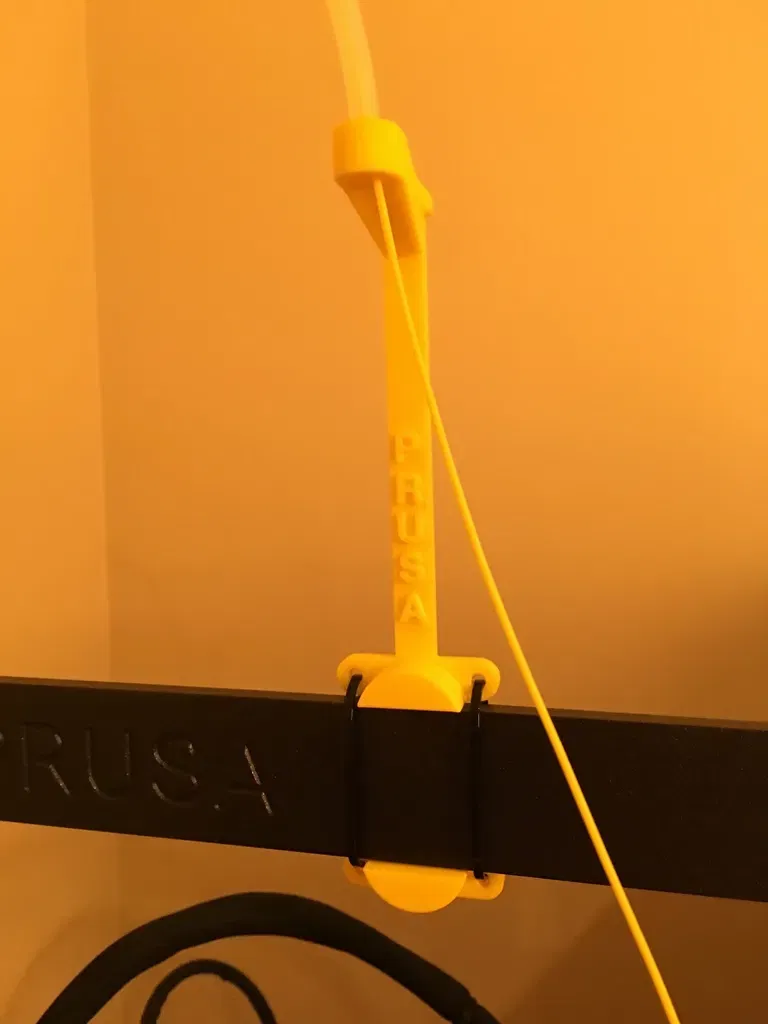

• Nó vừa vặn hoàn hảo trên thanh ngang với hai dây buộc zip và vẫn có thể được trượt qua để định vị lại
• Vị trí lỗ là 132 mm phía trên đỉnh của thanh trên, cao hơn nhiều so với cá/máy ép. Điều này tạo ra một đường thẳng dài đến máy ép để đường đi của filament vào máy ép là thẳng và trực tiếp

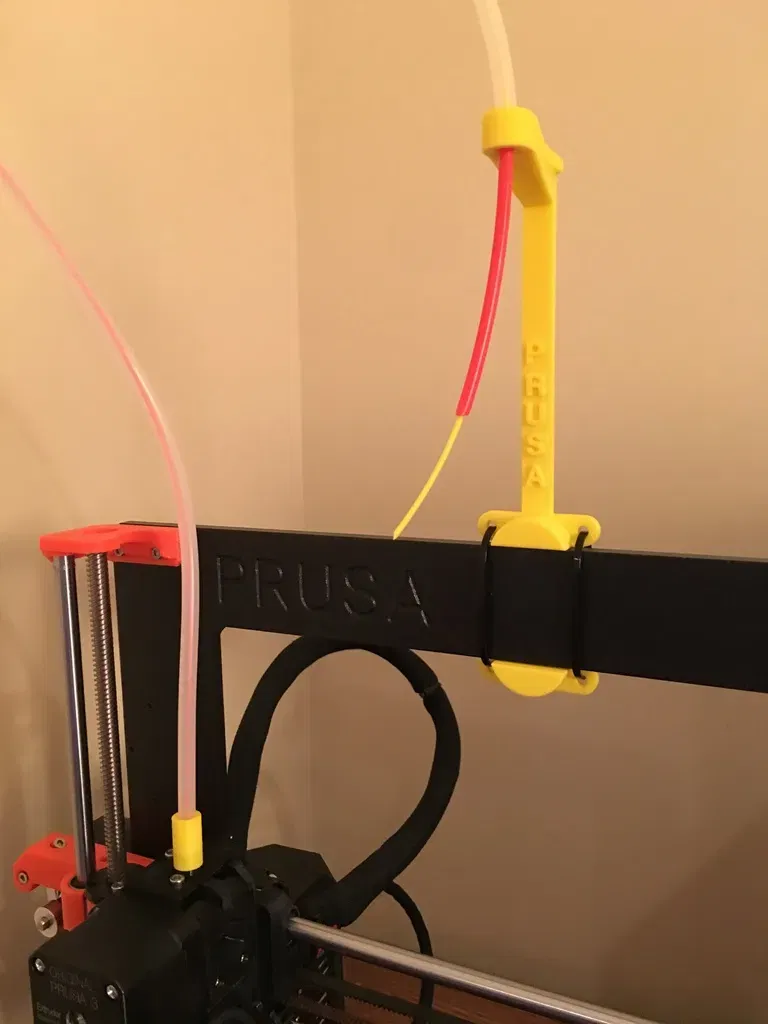

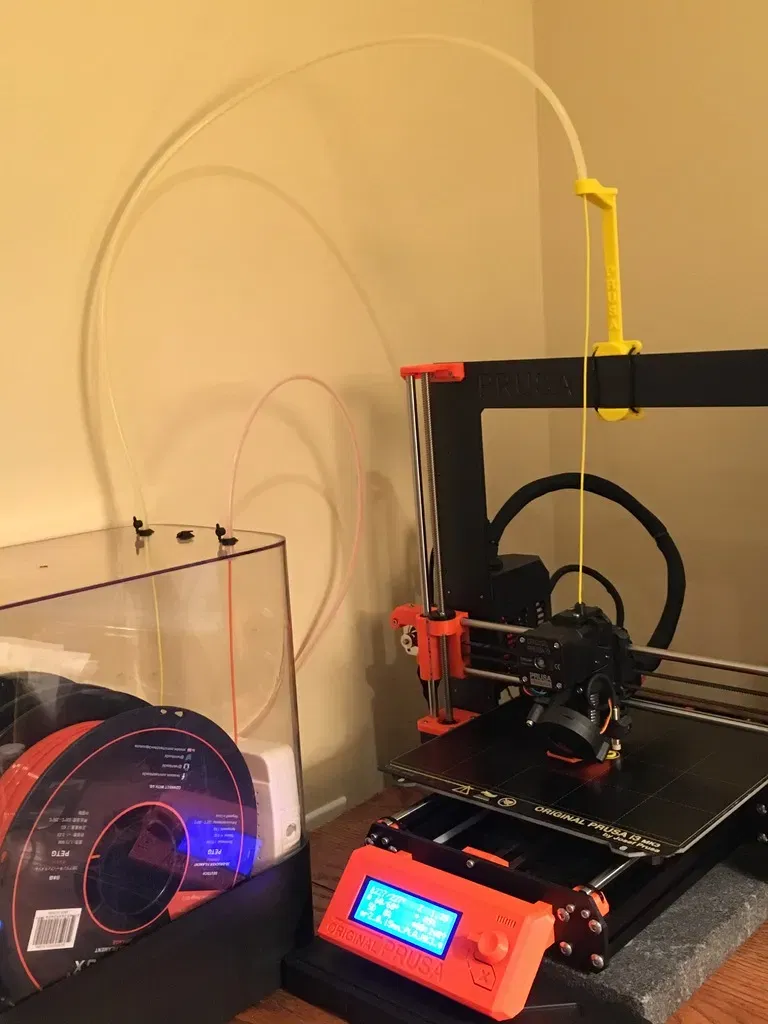

• Lỗ có chiều rộng 6.5mm và giữ một ống Bowden khoảng ~6mm một cách đẹp, chẳng hạn như cái mà tôi đang sử dụng từ PolyBox Edition II Nó cũng có thể được sử dụng để lưu trữ dòng dây thứ hai nếu bạn có dòng dây khác đi trực tiếp đến bộ đùn (xem hình ảnh cuối cùng). Sử dụng bộ nối Bowden của tôi (cũng được chụp trong hình ảnh đó) trên Thingiverse. Tôi đã thiết kế kẹp hướng dẫn này sau khi tôi có một PolyBox. Tôi muốn có một lộ trình được hỗ trợ đến bộ đùn từ hộp. Ban đầu tôi nghĩ rằng tôi cần điều này với PolyBox, nhưng thực tế là độ cứng của các ống Bowden từ PolyBox là tự hỗ trợ nếu bạn đặt hộp sang trái, phải hoặc phía sau và để các ống ra khỏi đỉnh hộp, vì vậy tôi không cần bất kỳ loại hướng dẫn nào. Thực tế, với một hộp khô, bạn có ba tùy chọn để kết nối: Có ống Bowden đi đến một điểm hỗ trợ, và sau đó để bộ đùn kéo dây giữa điểm hỗ trợ và bộ đùn (giải pháp này được sử dụng với kẹp hướng dẫn này). Điều này có lợi thế rõ ràng và lớn gần như cần thiết là thêm độ căng với kẹp, nhưng vật liệu không được bao kín khỏi độ ẩm giữa kẹp và bộ đùn. Tôi nghĩ rằng lợi ích về độ căng là điều quan trọng và hiện tại tôi sử dụng tùy chọn này. - Để ống đi qua ống Bowden đến tận bộ đùn mà không cần hỗ trợ (Tôi đã chỉ điều này trong một bức ảnh, và nó sử dụng bộ nối Bowden của tôi https://www.thingiverse.com/thing:3372591 để giúp, vì tôi phát hiện ra rằng độ cứng của ống Bowden không cần bất kỳ hỗ trợ nào. Đây là giải pháp đơn giản nhất nếu ống của bạn ngắn và độ cứng của chúng hỗ trợ điều đó.
• Để ống được hướng dẫn bởi một hỗ trợ, nhưng sau đó tiếp tục đến tận bộ đùn. Clip này có thể làm điều đó nhưng bạn cần khoan lỗ ra khoảng nửa mm để ống có thể đi qua. Điều này là cần thiết nếu hộp khô cách xa máy in và các ống không thể tự hỗ trợ dễ dàng - Một giải pháp tốt là đặt ống Bowden ở hai bên của giá treo căng và sử dụng clip của tôi ở đầu bộ đùn nữa. Tóm lại, điều này được gắn qua hai dây buộc zip vào giá đỡ trên Prusa. Nó giữ sợi filament ở cùng độ cao và vị trí như một cuộn bình thường để có đủ khoảng cách di chuyển đến bộ đùn. Lý tưởng nhất, bạn cũng nên có một hộp khô cung cấp sợi filament. thông qua một ống Bowden có chiều rộng 6.5mm. Cái đi kèm với phiên bản polybox II là hoàn hảo. Tôi dự định sử dụng điều này để giữ ống từ hộp khô polybox của tôi và cho ống Bowden đi qua lỗ đó ở trên. Nó không đi qua hoàn toàn. Sử dụng hỗ trợ nhưng chúng chỉ dành cho lỗ dòng. Từ "Prusa" được hiển thị đẹp mắt trên giá đỡ thẳng đứng. Danh mục: Phụ kiện Máy in 3D Các sửa đổi Polybox của tôi: Vòng giảm căng cho việc định tuyến ống PTFE từ Polybox https://www.printables.com/model/418131 (gồm một kẹp hoạt động với mục bên dưới) Bộ chuyển đổi PC4M10 với ren 1mm cho lỗ Polybox: https://www.printables.com/model/416215 Ống PTFE với khung trên có ren 1mm 'Kết nối cần câu' PC3M10 cho máy in MK3S https://www.printables.com/model/428973 Kết nối cong ống PTFE phía sau 'Thuyền Viking' MMU2S cho 5 ống PTFE https://www.printables.com/model/428281
