Khung quạt Noctua 92mm cho MSI RTX 5070 ti Ventus 3x OC

Giới thiệu

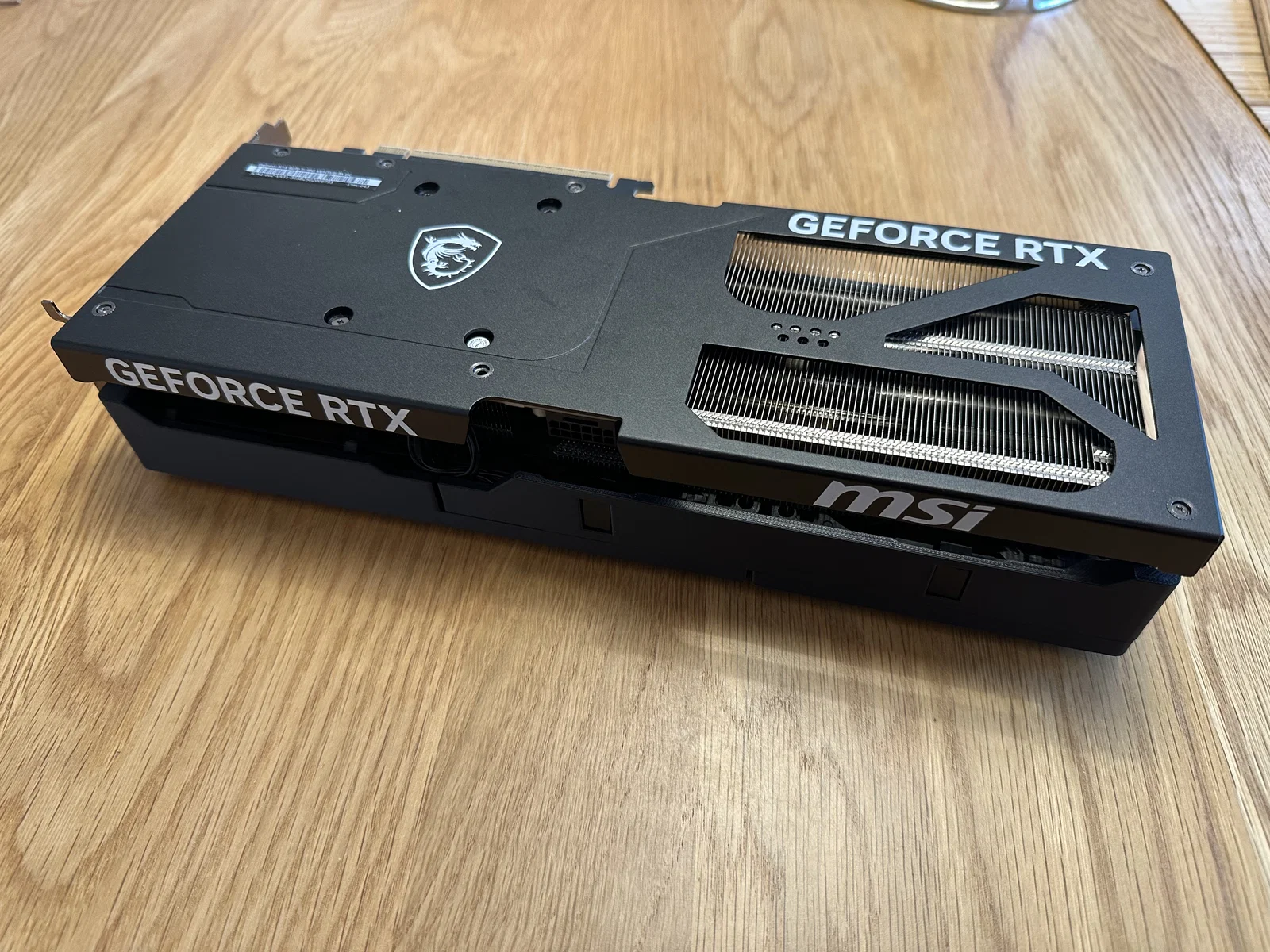

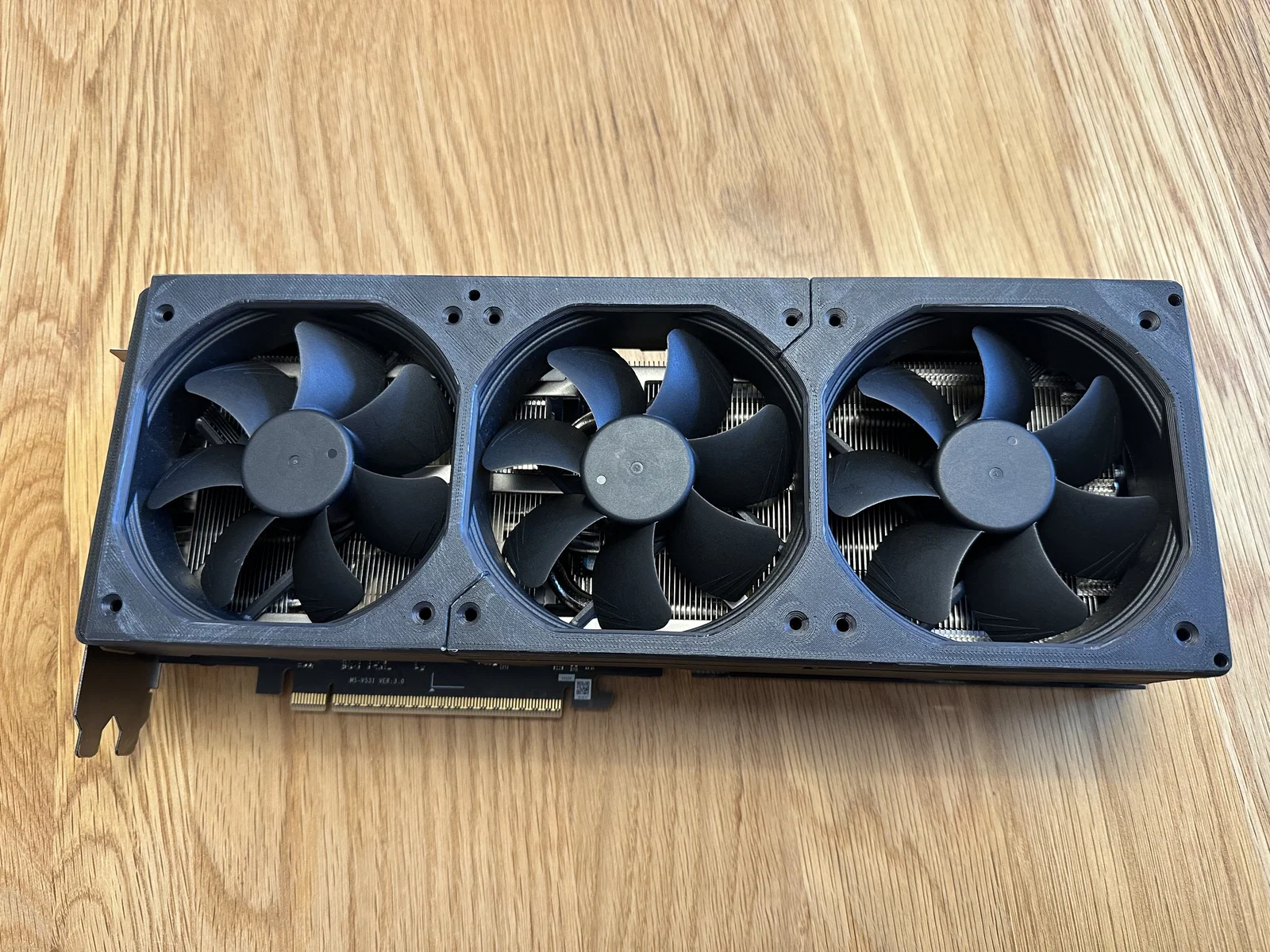

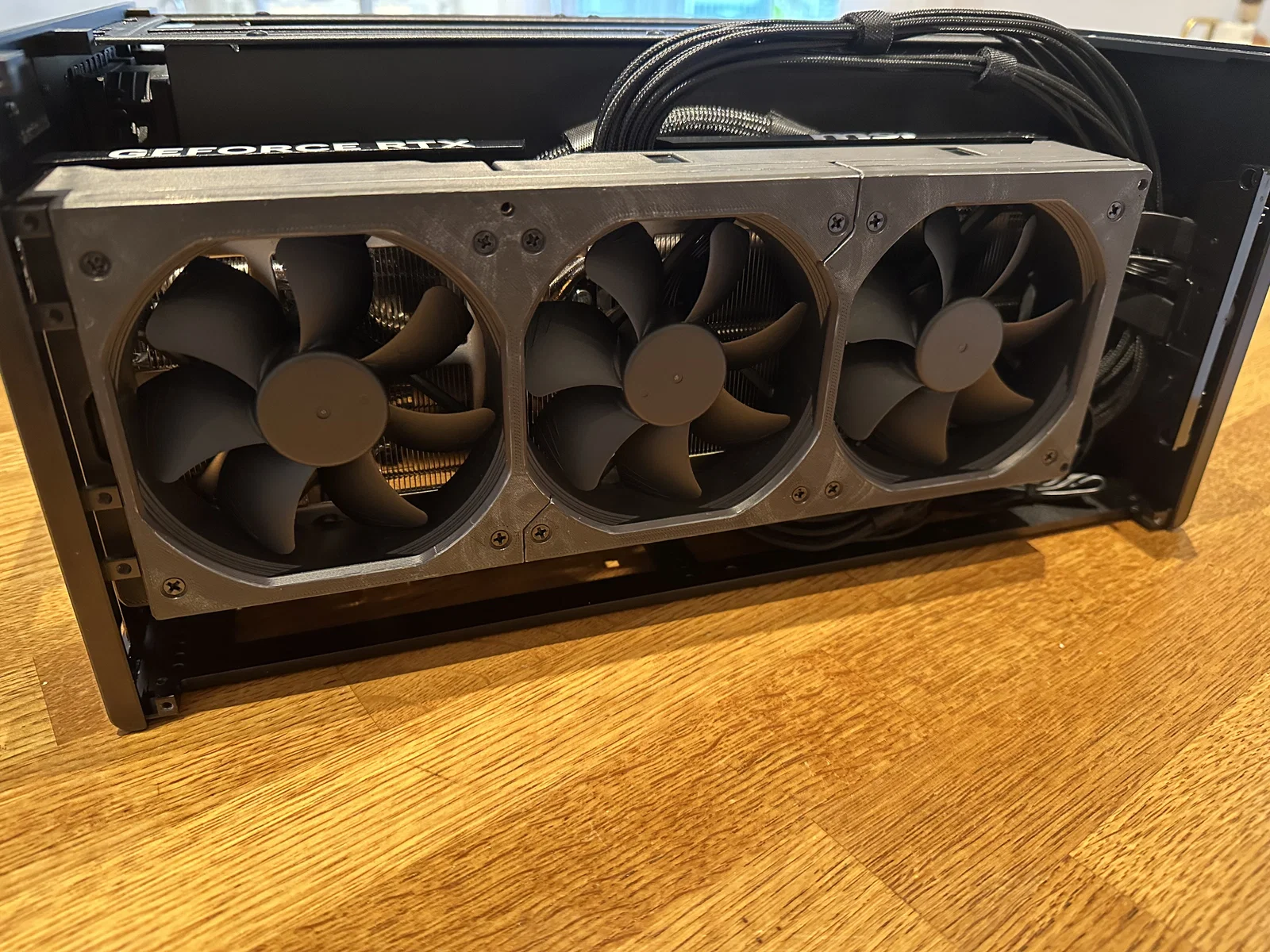

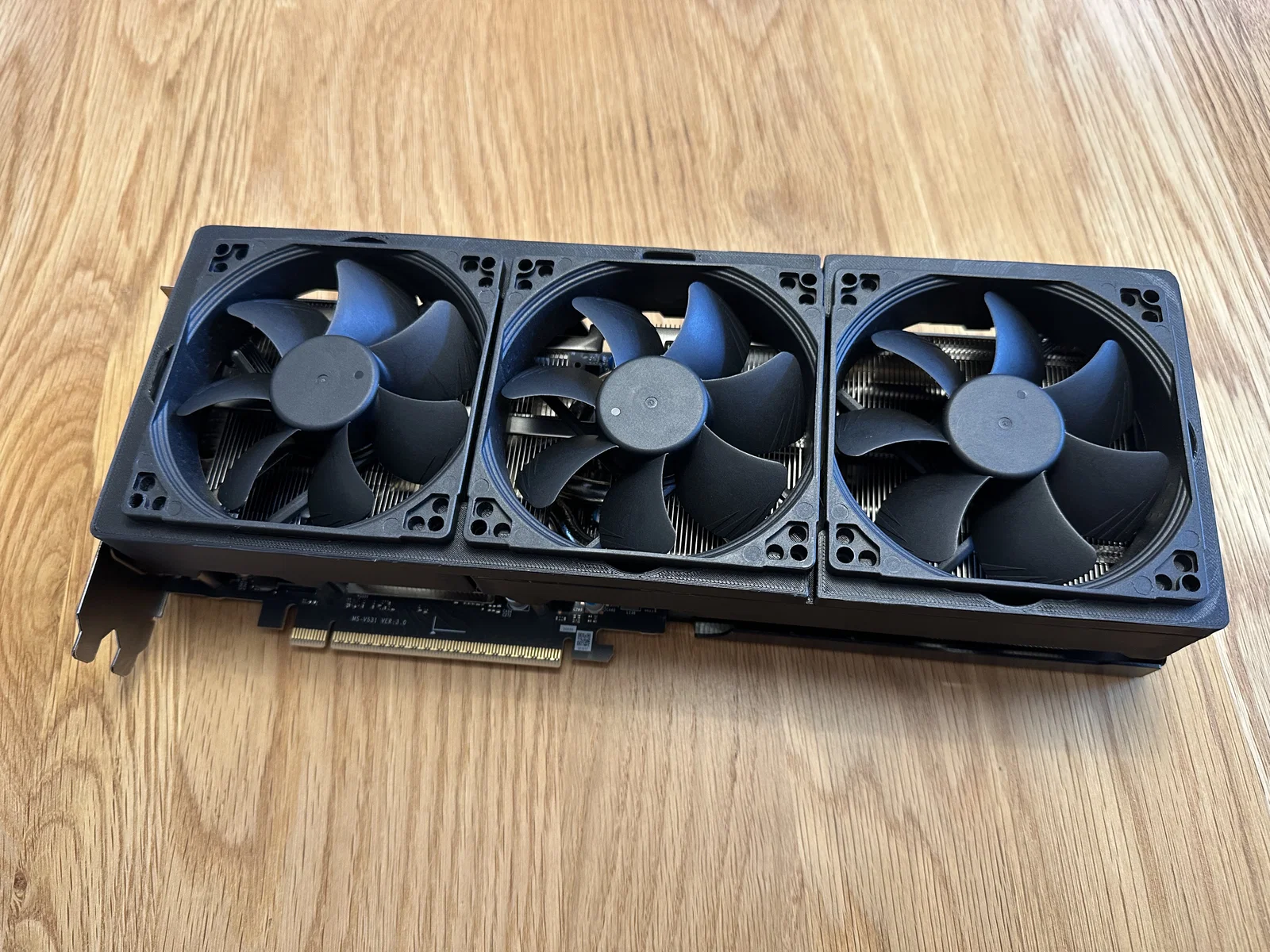

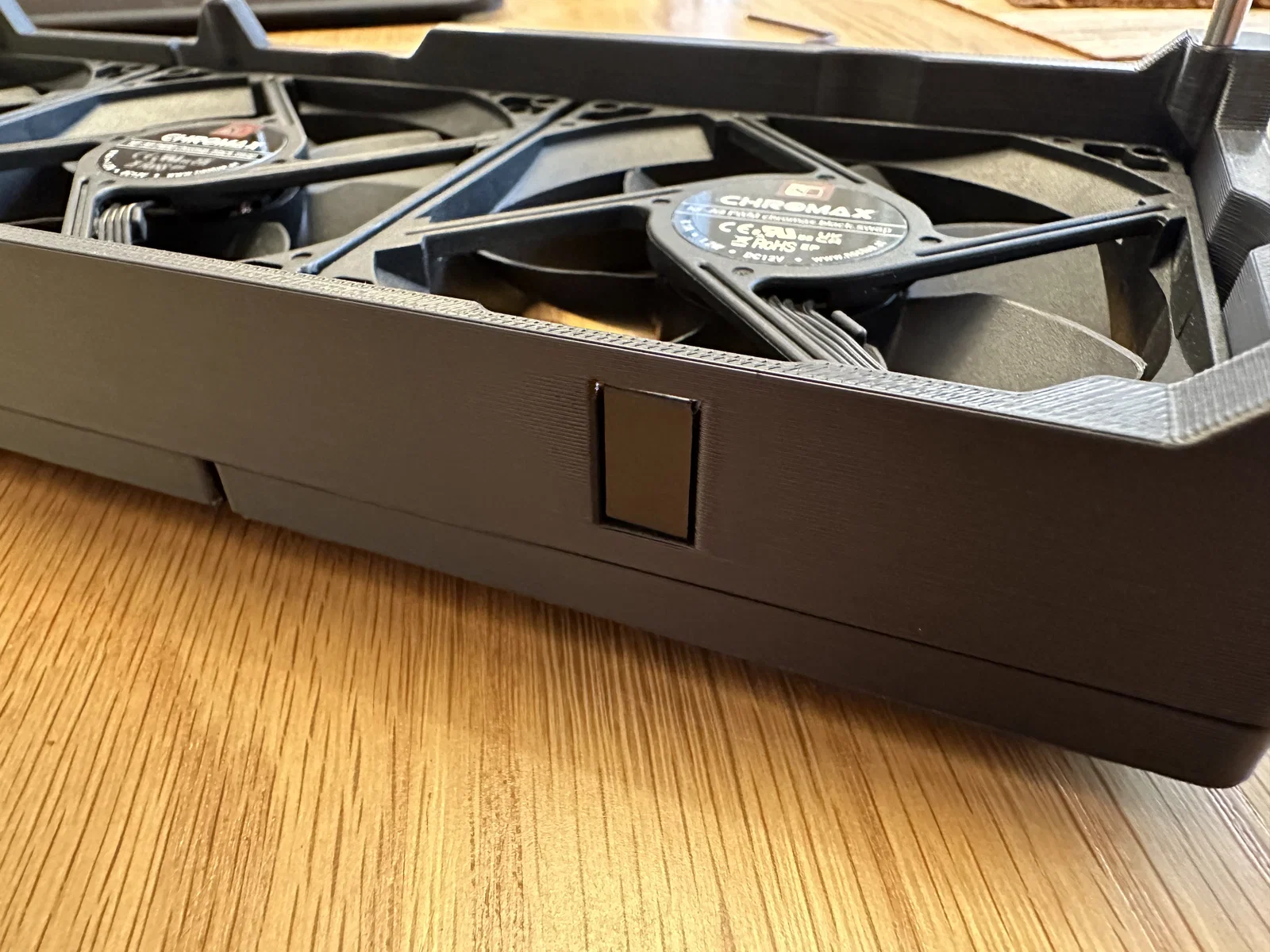

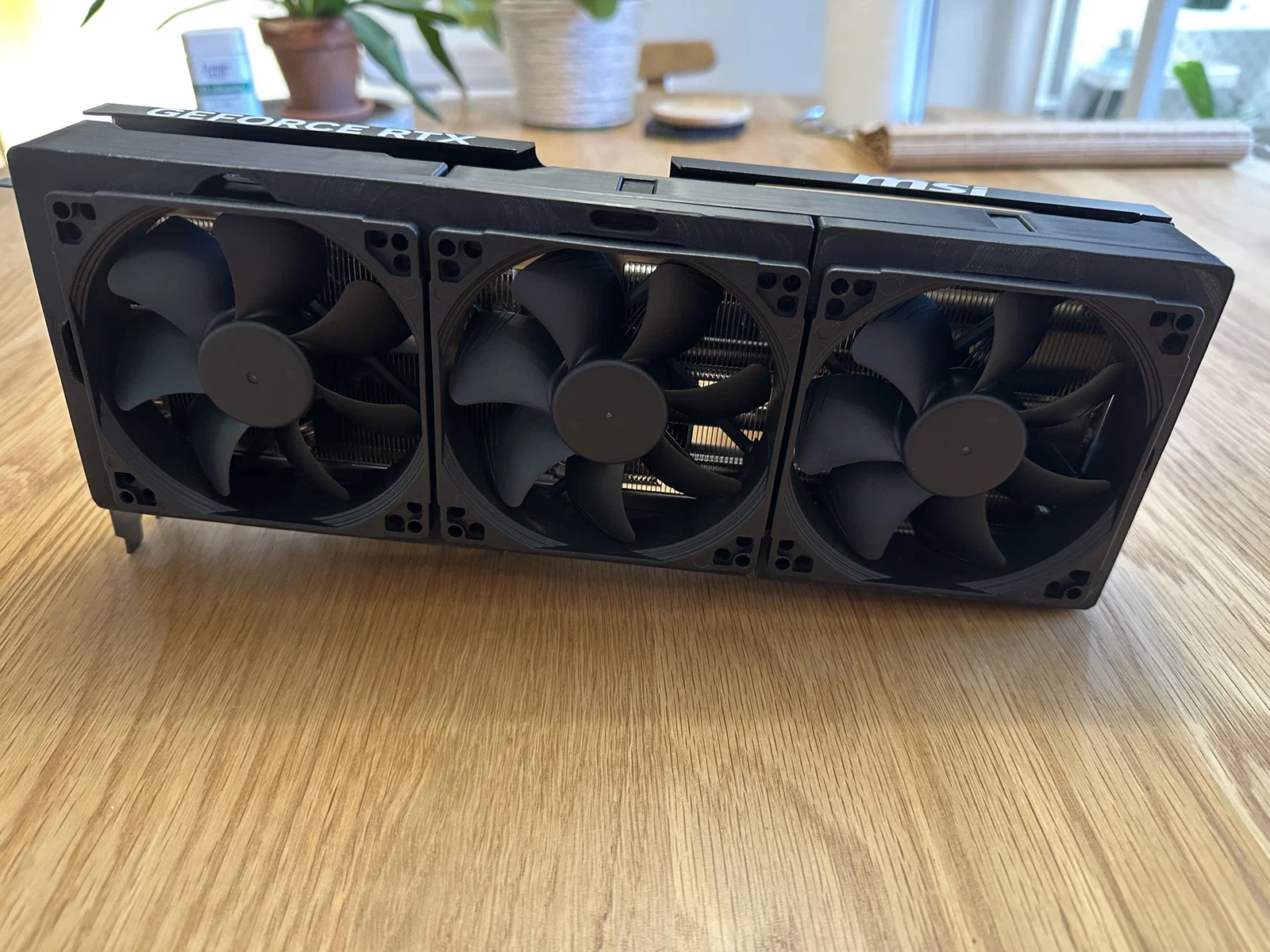

Mô hình này cho phép bạn thay thế và lắp 3 quạt Noctua NF-A9 (92 mm) dày 25 mm vào card đồ họa MSI RTX 5070 ti Ventus 3x OC, giúp giảm độ ồn đáng kể mà vẫn giữ nguyên hoặc cải thiện hiệu năng tản nhiệt. Thiết kế này có thể vừa với các dòng MSI RTX 5080 Ventus 3x OC và RTX 5070 Ventus 3x OC, dù mình chưa xác nhận vì chỉ có bản 5070 ti trên tay (nhìn ảnh thì chúng rất giống nhau). Mô hình tận dụng các ốc vít zin cùng một số linh kiện bổ sung để cố định quạt mà không cần can thiệp vĩnh viễn vào card (bạn hoàn toàn có thể lắp lại đồ zin nếu muốn bán lại sau này). Bên cạnh đó, mình đã tích hợp sẵn rãnh đi dây (kèm điểm buộc dây rút) giúp tổng thể trông gọn gàng và tinh tế.

Sản phẩm được thiết kế để in trên các máy in khổ nhỏ với kích thước phần lớn nhất khoảng 196x106x32 mm. Bạn cần in 3 phần riêng biệt và không cần support. Tốt nhất nên in bằng nhựa ABS/ASA, hoặc PETG nếu muốn chịu nhiệt tốt.

Mình đã đính kèm các file CAD 3D để bạn có thể tùy chỉnh hoặc làm tài liệu tham khảo khi lắp đặt.

Cài đặt in

Vì mô hình này cần độ bền nhiệt và độ dẻo nhất định, mình khuyên bạn nên tuân thủ các thông số dưới đây. Rất quan trọng: KHÔNG dùng nhựa pha sợi (như carbon hay sợi thủy tinh) vì sẽ làm giảm độ dẻo, dễ gây gãy khung khi lắp. Tốt nhất là ABS/ASA, PETG cũng có thể dùng được (mình chưa thử nhưng nó đỡ giòn hơn các loại khác). TUYỆT ĐỐI KHÔNG dùng PLA!!

Thông số khuyên dùng:

• Độ rộng nét in (layer width): 0.4 mm
• Chiều cao lớp in (layer height): 0.2 mm
• 4 vách (Walls)
• 5 lớp trên/dưới (Top/Bottom layers)
• Infill: 20-30%
• KHÔNG HỖ TRỢ (NO SUPPORT)
• Có thể dùng thêm brim hoặc mouse ears nếu máy của bạn hay bị cong vênh (warping).

Linh kiện và dụng cụ cần thiết

Bạn sẽ cần thêm các linh kiện sau:

• 5x ốc cấy nhiệt M2 (đường kính ngoài 3.5 mm, dài 4 mm)
• 5x ốc đôn M2x16 (đực-cái)
• 1x cáp chuyển đổi quạt sang GPU (PH2.0)
• 1x cáp chia 2 sang GPU (PH2.0)
• 12x ốc cấy nhiệt M3 (đường kính ngoài 5 mm, dài 4 mm)
• 12x ốc M3x25 đầu bằng (FHCS)

Để lắp ốc cấy nhiệt, bạn cần có mỏ hàn.

Lắp đặt

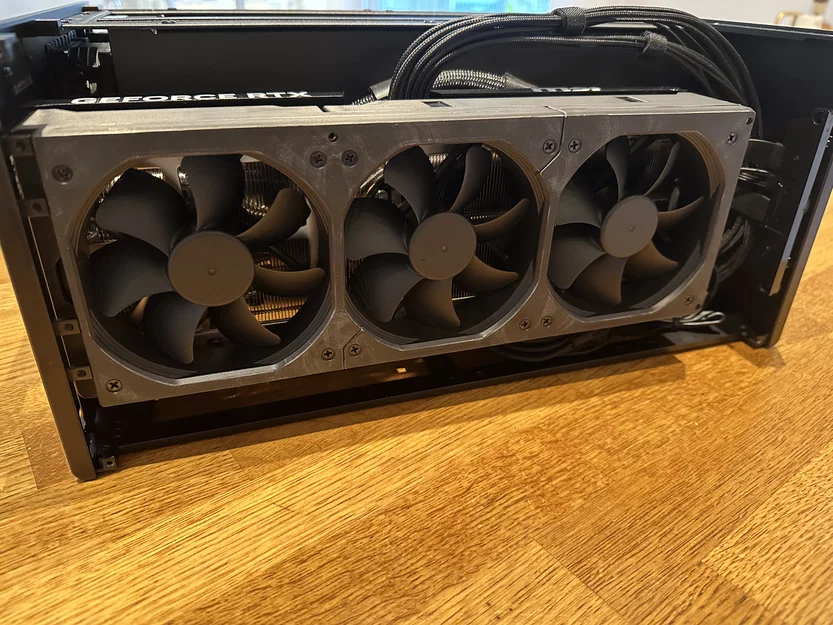

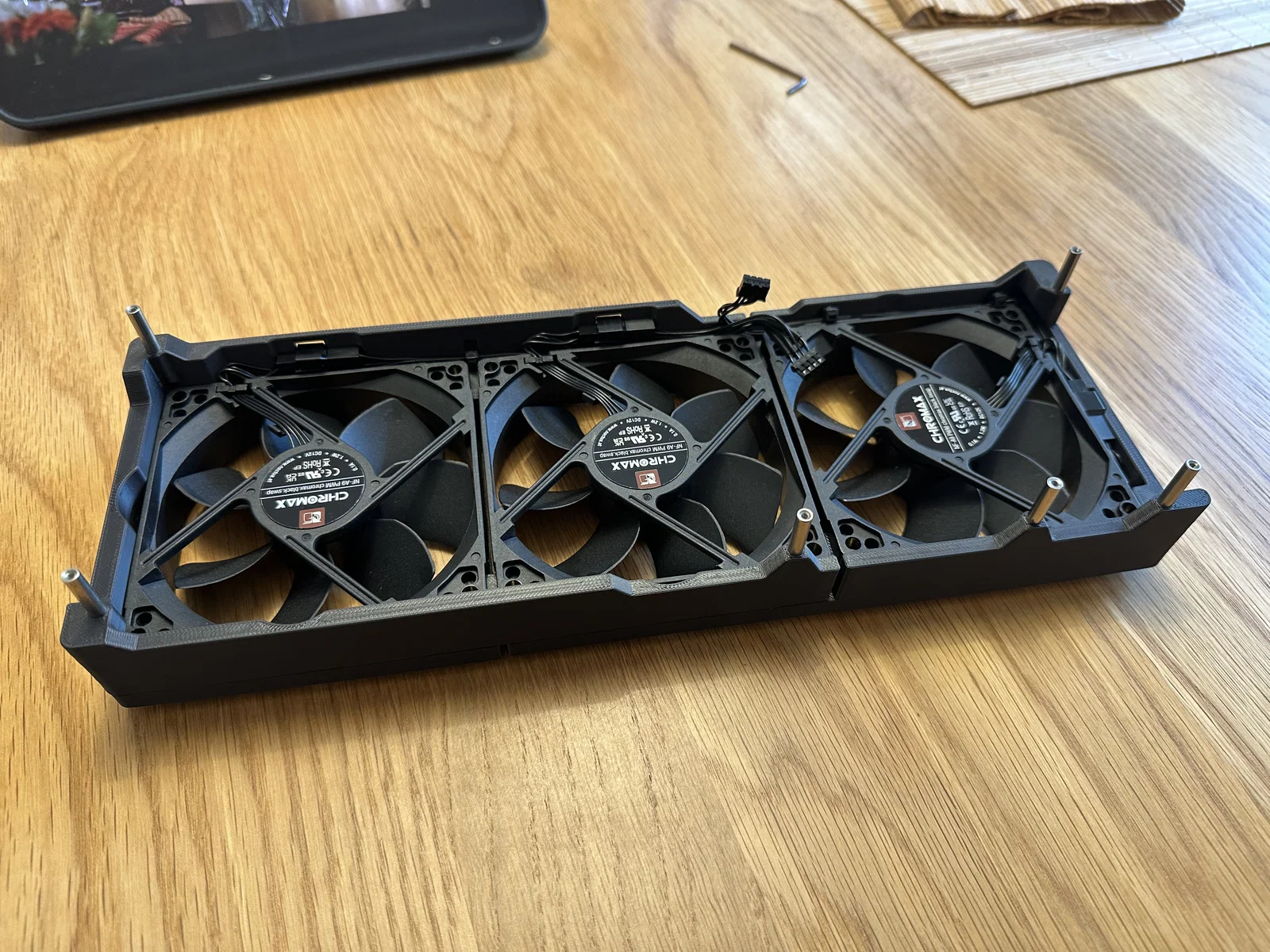

3 chiếc quạt được lắp bằng cách tận dụng hình dáng gốc của quạt để 'khớp' vào vị trí như hình bên dưới. Nghĩa là chỉ những loại quạt có thiết kế tương tự Noctua NF-A9 25 mm mới dùng được.

(Ảnh https://cdn.f3d-ai.com/uploads/public/69d/1d1/ae7/69d1d1ae7f7e2886502259.png)

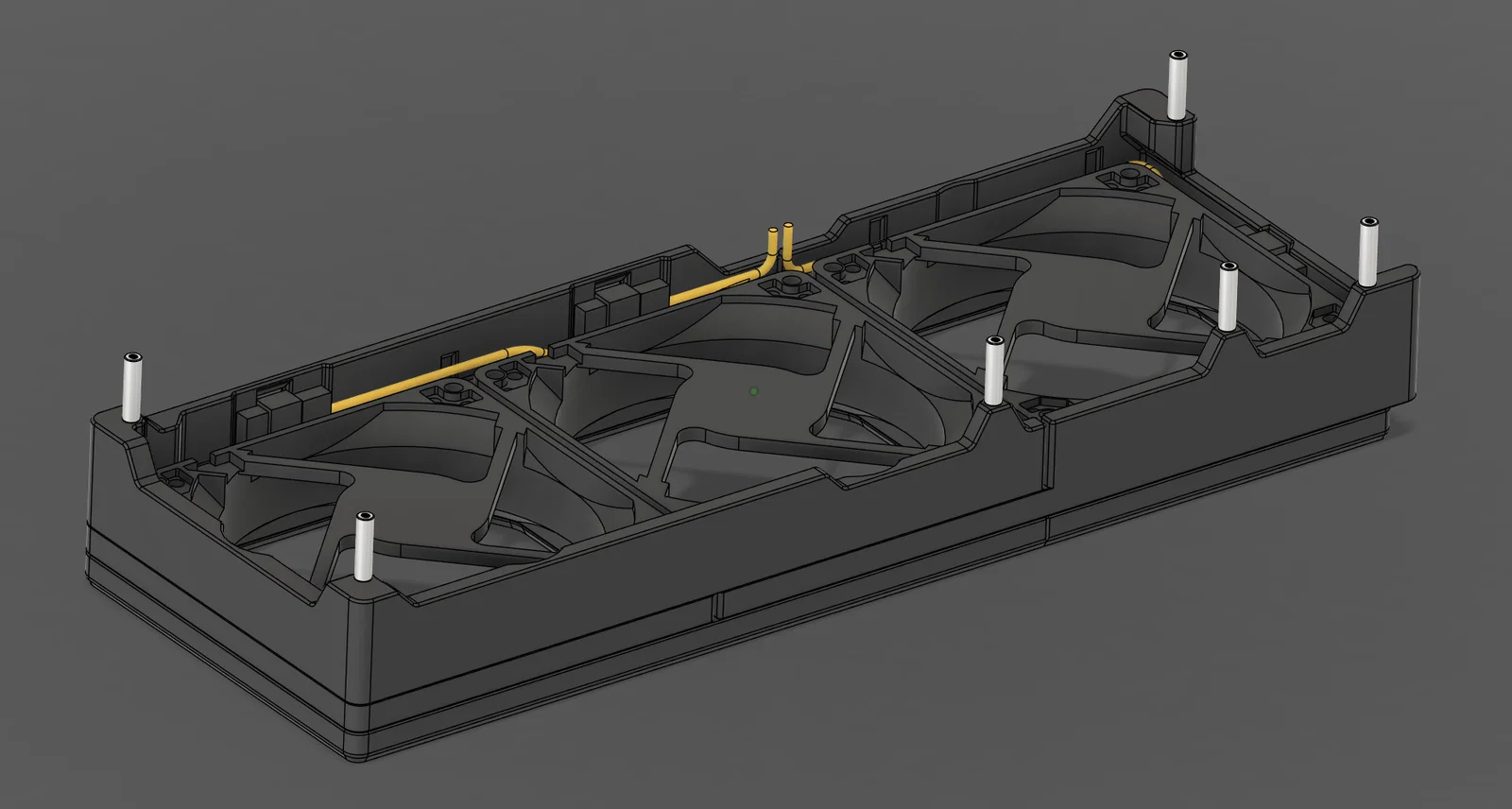

Nếu gặp khó khăn trong lúc lắp, hãy xem file CAD 3D đi kèm để đối chiếu.

Bước 1:

Để tránh hư hỏng, hãy lắp tất cả các ốc cấy nhiệt vào MSI RTX 5070 ti 92 mm Fan Bracket - Part 1 và Part 2 trước.

Bước 2 - 12:

(Làm theo hướng dẫn lắp khớp các khung và ốc đôn như đã nêu). Đảm bảo cắm dây vào cổng trên GPU và kiểm tra lại quạt sau khi hoàn tất.

Lời kết

Mình rất hài lòng với hiệu năng của bộ quạt mới này, độ ồn giảm hẳn trong khi nhiệt độ ổn định. Hy vọng các bạn cũng sẽ hài lòng. Nếu có câu hỏi hoặc góp ý, cứ để lại bình luận nhé!
