Magnetic Box – Hộp Đựng Nam Châm Nhỏ Gọn

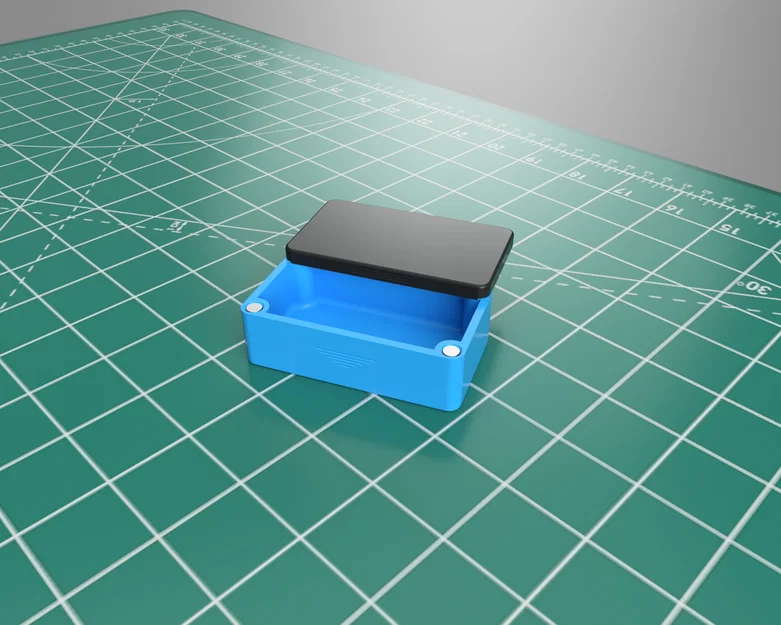

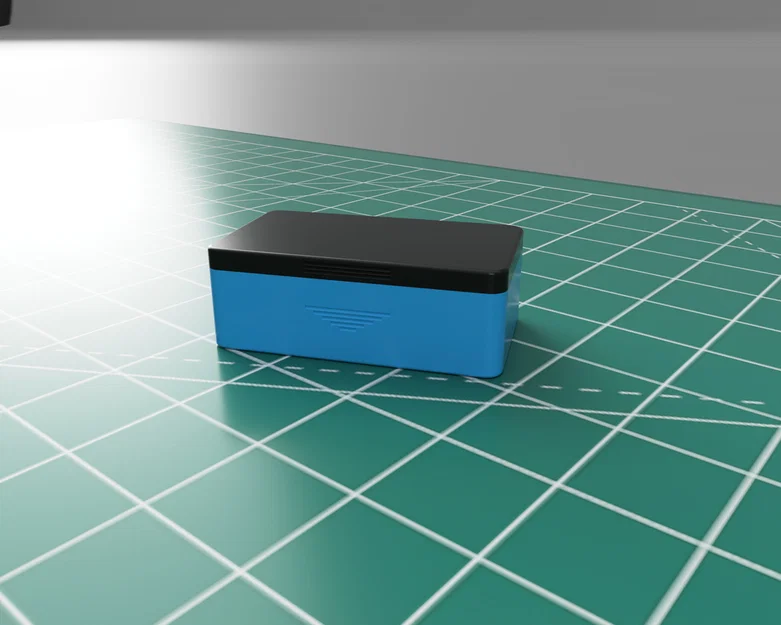

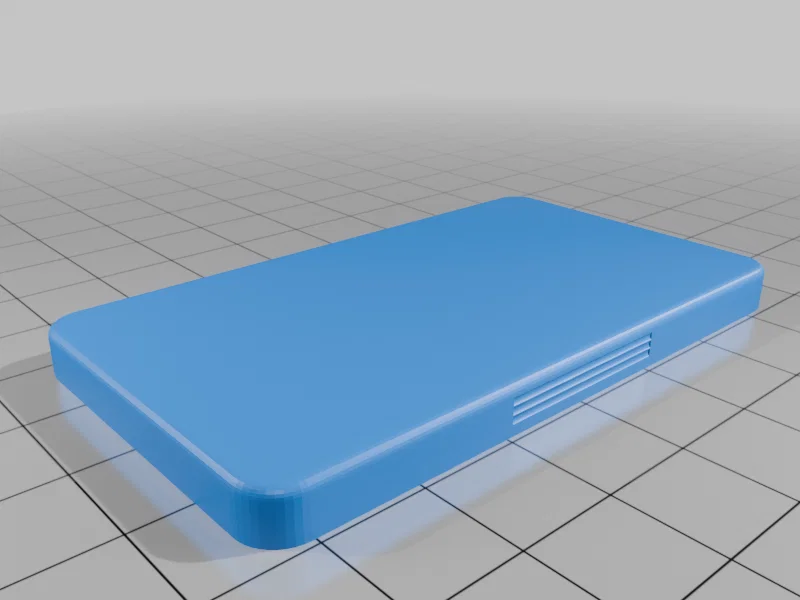

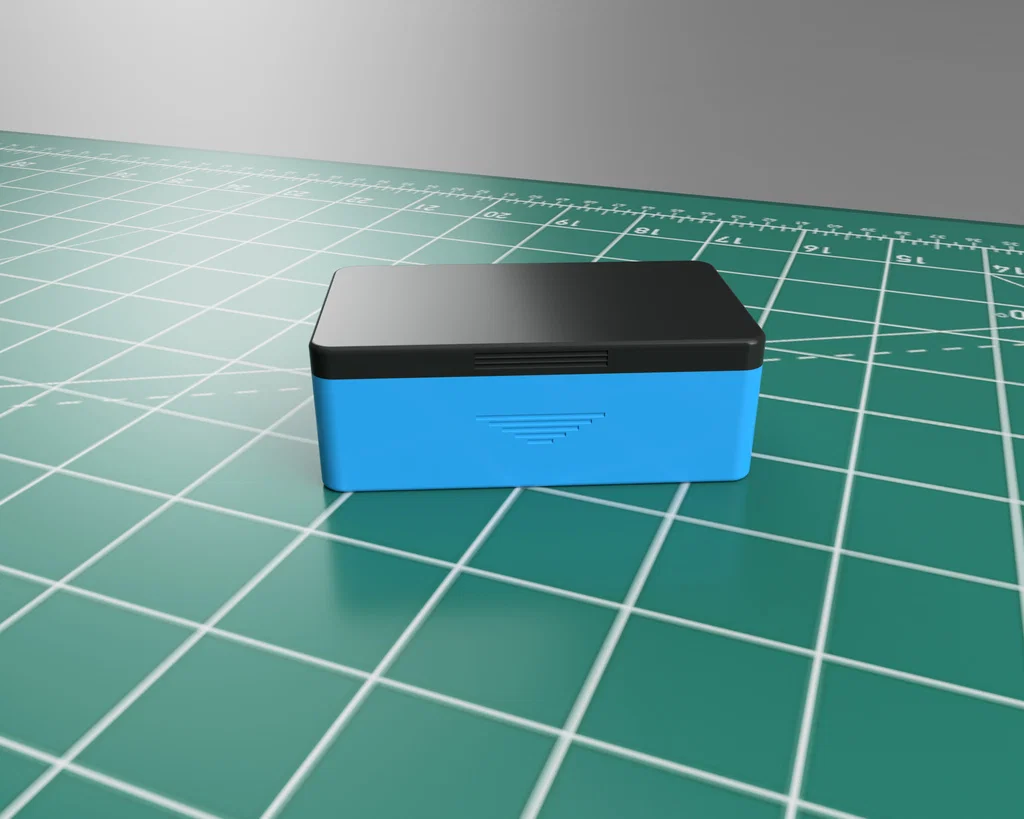

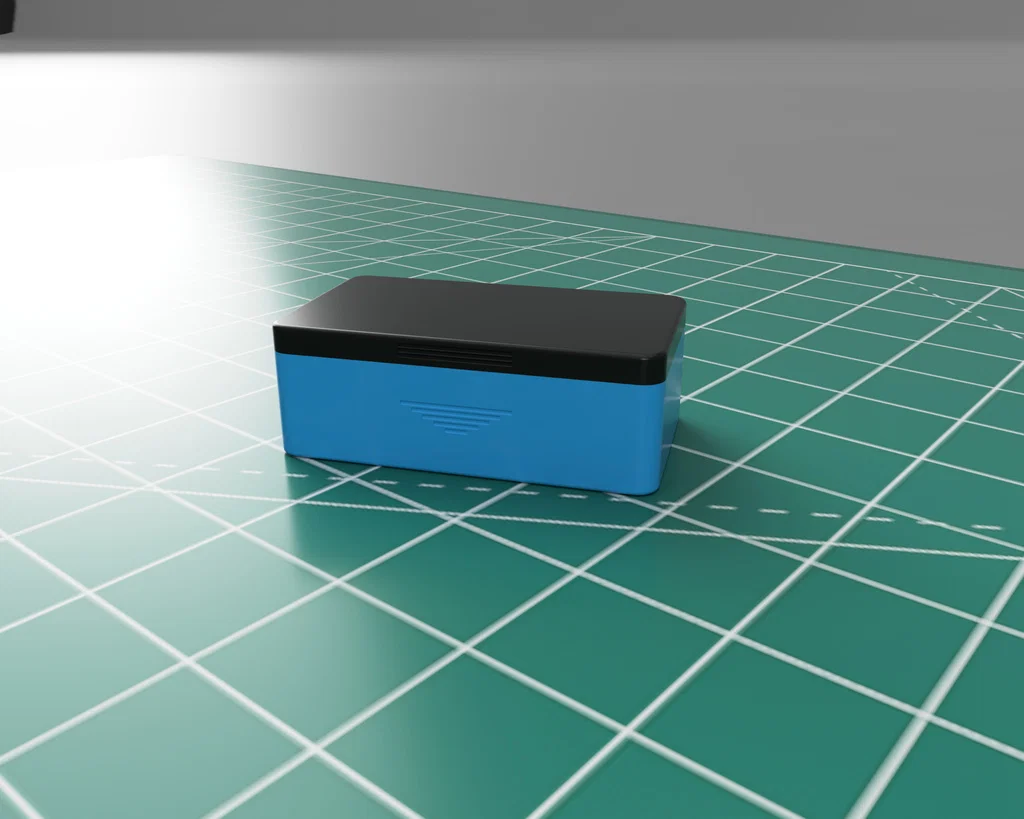

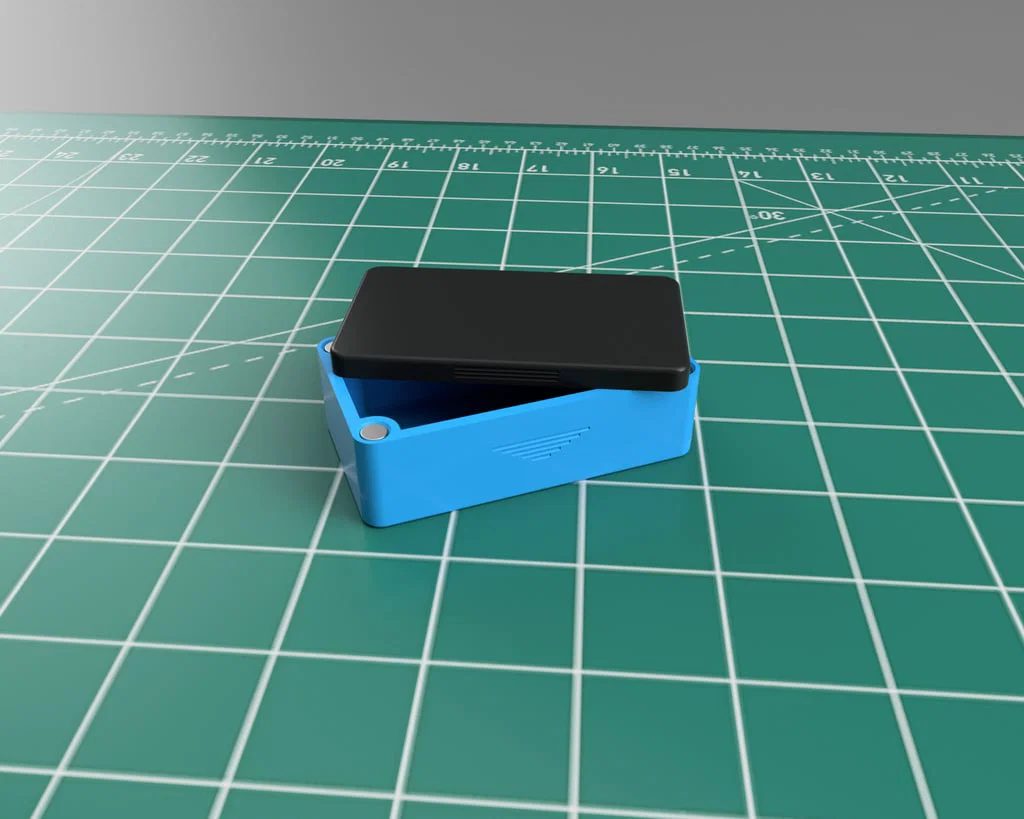

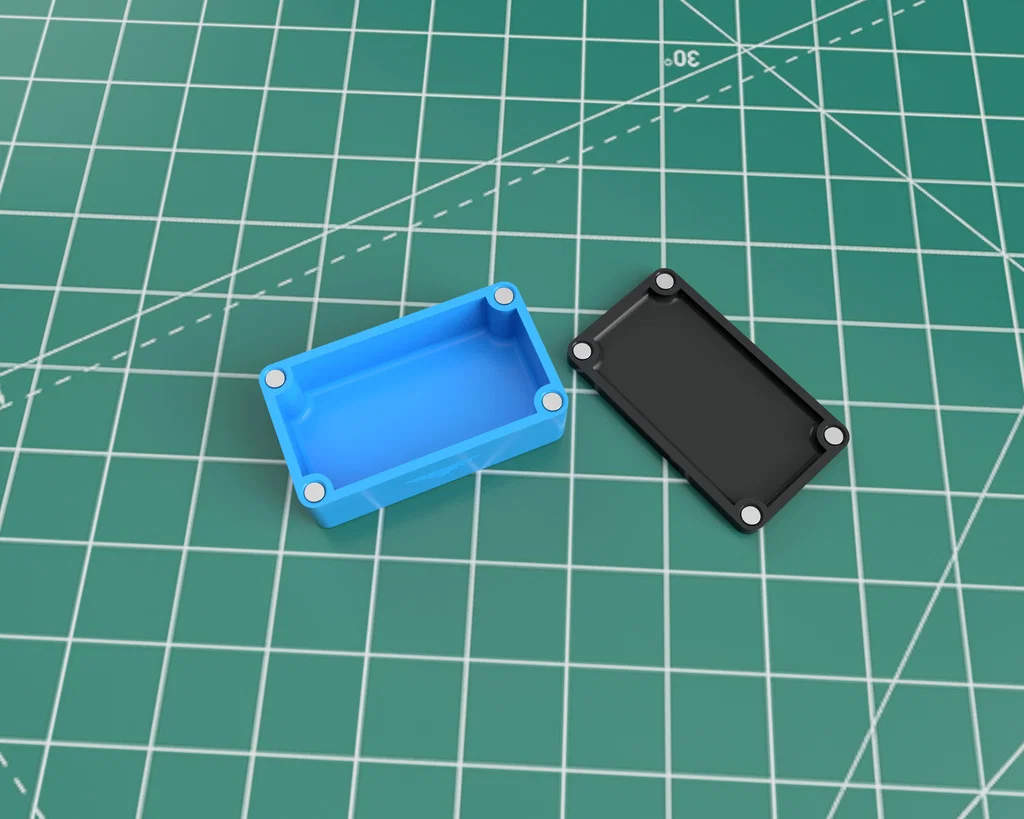

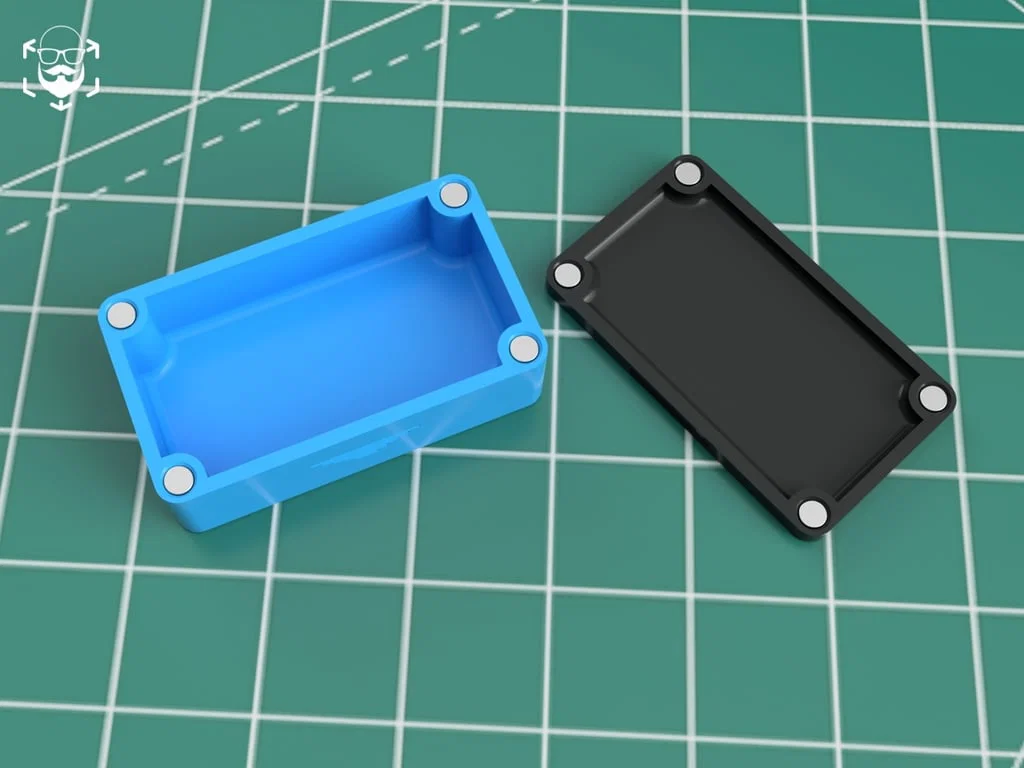

Chiếc hộp nam châm nhỏ gọn này gồm hai phần chính — Nắp (Top) và Đáy (Bottom) — được thiết kế để chứa 8 viên nam châm trụ giúp đóng mở chắc chắn, hít chặt và gọn gàng. Thiết kế tối giản, cứng cáp và được tối ưu hoàn toàn cho in 3D mà không cần sử dụng support. Hộp cực kỳ phù hợp để đựng các linh kiện nhỏ, phụ kiện hoặc những món đồ lặt vặt trên bàn làm việc.

📐 Thông số kỹ thuật

Thông số dưới đây được lấy từ bản vẽ kỹ thuật chính thức:

Kích thước tổng thể

• Chiều dài: 70 mm
• Chiều rộng: 40 mm
• Chiều cao tổng: khoảng 20 mm
• Độ dày thành hộp: 2–2.5 mm
• Bán kính bo góc (fillet): R1, R4, R4.6
• Hình học đồng nhất giúp nắp và đáy khớp hoàn hảo với nhau

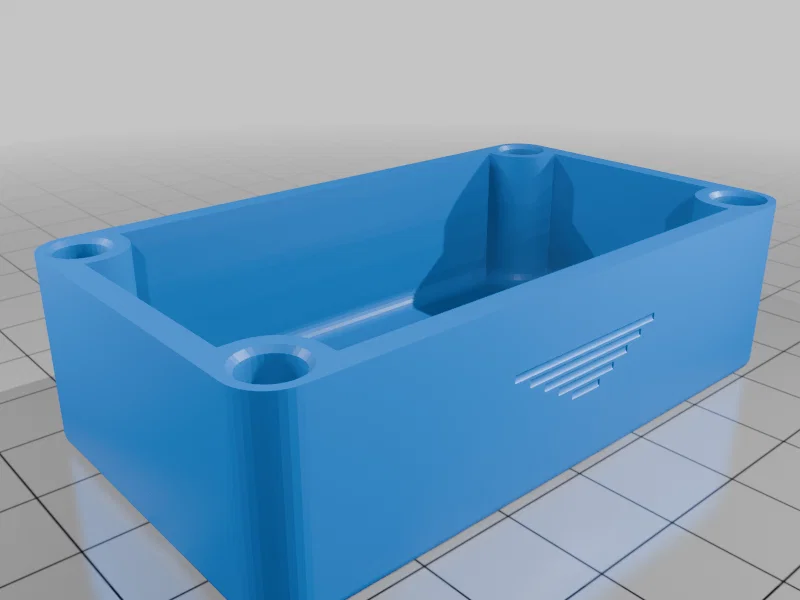

Ngăn chứa nam châm

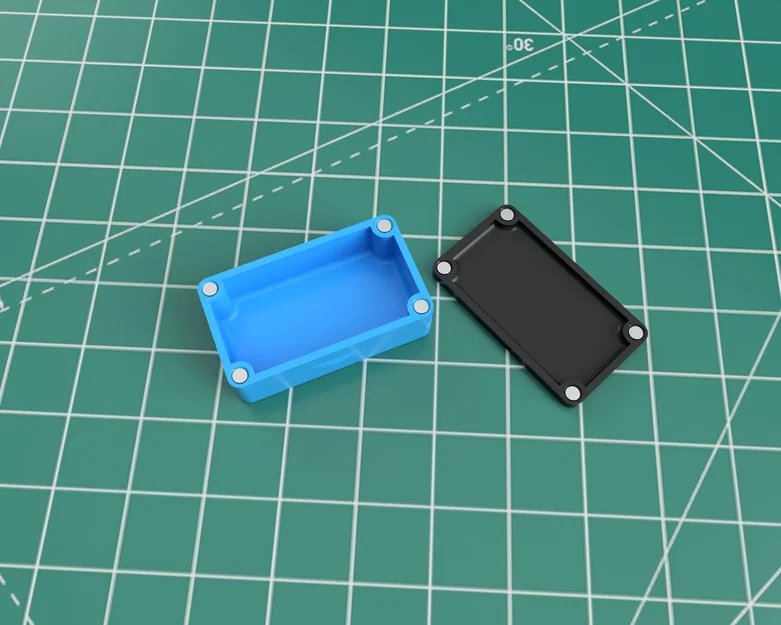

• Tổng số nam châm: 8 (4 ở nắp, 4 ở đáy)
• Đường kính hốc chứa: Ø5.2 mm
• Đường kính ngoài an toàn: Ø6.2 mm
• Thiết kế cho nam châm trụ 5x3 mm
• Được bố trí ở bốn góc để lực hít đồng đều

Danh sách linh kiện

Như đã ghi trong tài liệu kỹ thuật:

🖨 Hướng dẫn in 3D

• Công nghệ khuyên dùng: FDM
• Vật liệu: PLA, PETG, ABS
• Support: Không cần thiết
• Infill: 15–25%
• Chiều cao lớp (Layer height): 0.2 mm
• Dung sai (Tolerances): Đã được tính toán sẵn dựa trên bản vẽ kỹ thuật

🔧 Hướng dẫn lắp ráp

1. Lắp nam châm vào phần Đáy, lưu ý kiểm tra cực tính.
2. Đặt nam châm tương ứng vào phần Nắp, để chúng tự hít vào vị trí.
3. Nhỏ một lượng nhỏ keo dán (keo 502 dạng gel hoặc epoxy).
4. Đóng hộp lại để đảm bảo các khớp định vị hoàn hảo trong lúc đợi keo khô.

🎯 Ứng dụng gợi ý

• Đựng linh kiện điện tử
• Các chi tiết cơ khí nhỏ
• Phụ kiện bàn làm việc
• Hộp đựng đồ cá nhân nhỏ gọn
• Món quà in 3D nhanh chóng và hữu ích
