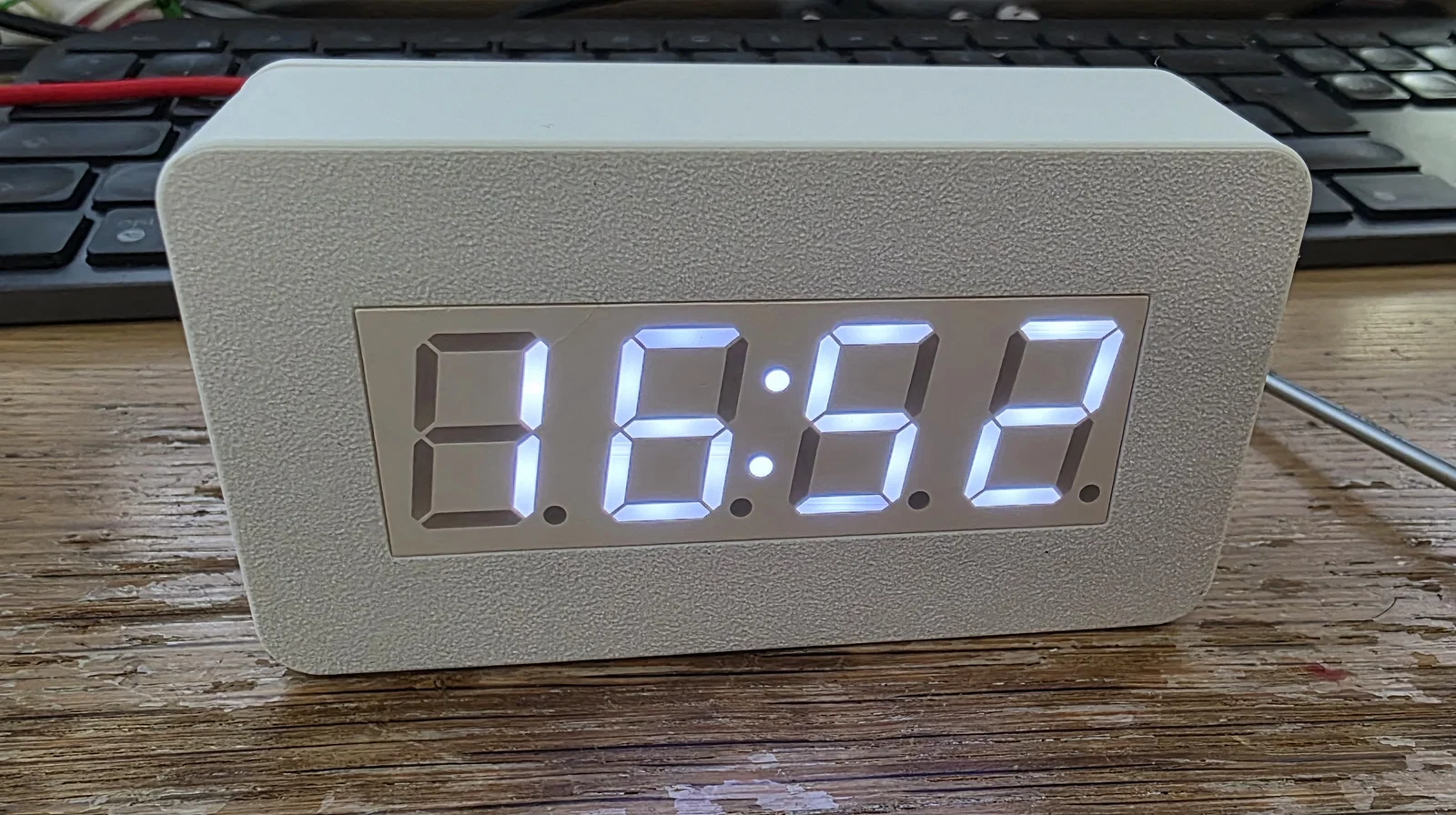

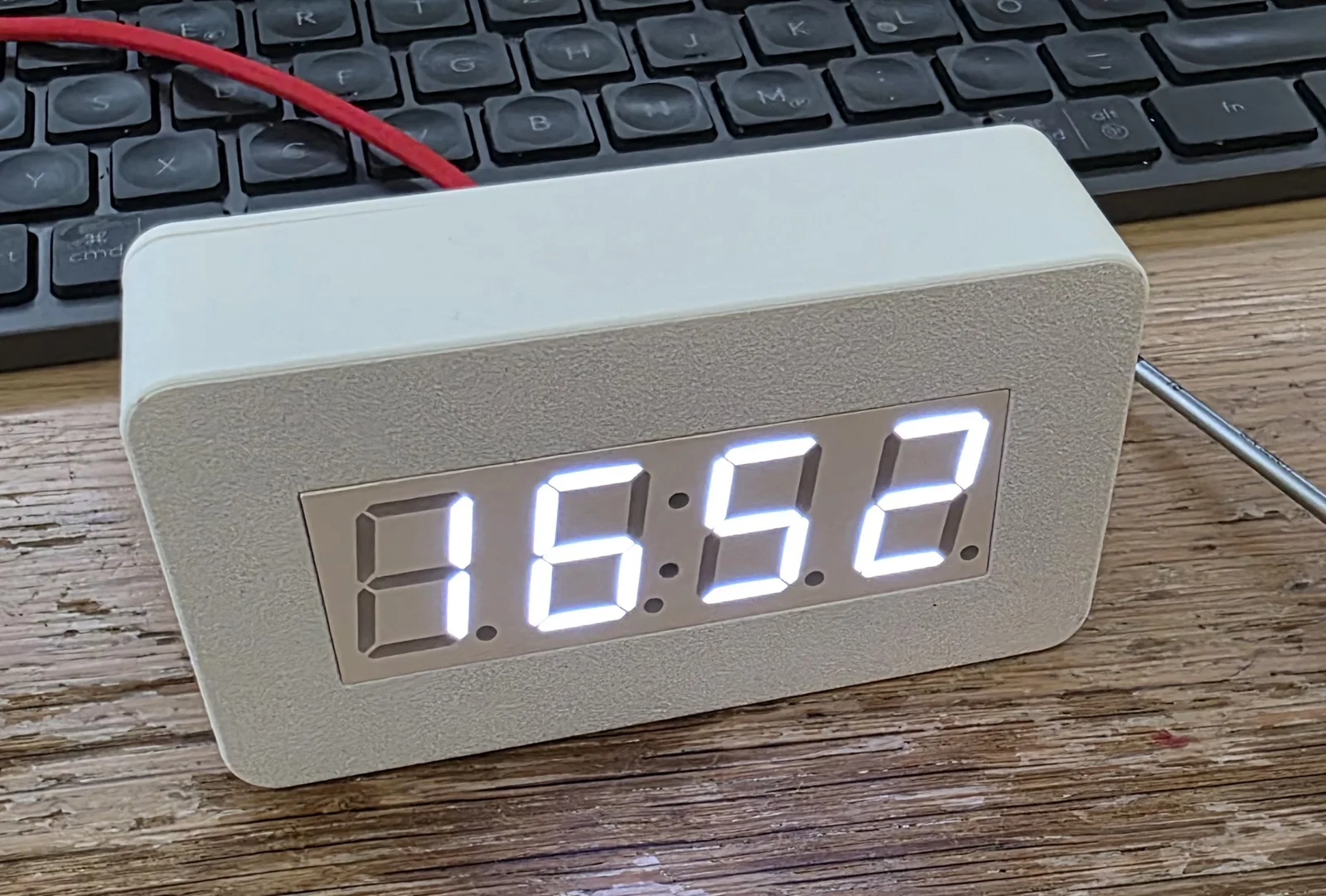

Vỏ hộp in 3D cho đồng hồ XY-Clock WiFi / Sinilink

Bạn sẽ cần chuẩn bị:

1x Bộ clock (đồng hồ) https://s.click.aliexpress.com/e/_c3QOXIxb https://s.click.aliexpress.com/e/_c3wPSZcp https://s.click.aliexpress.com/e/_c2vxBwkV

6x ốc M2.5x 10mm, đầu bằng (Countersunk) 3x ốc M2.5x 8mm, đầu bằng (Countersunk) 2x ốc M2.5x 5mm, đầu bằng (Countersunk)

Bộ tua vít lục giác: https://s.click.aliexpress.com/e/_c4kBzxfJ

Bộ tua vít hoa thị (Torx): https://s.click.aliexpress.com/e/_c3qnP3i9

Nguồn cấp yêu cầu là 5V qua cổng USB. Lưu ý là cục sạc USB-C "thông minh" sẽ không hoạt động (do thiếu tín hiệu kích nguồn), bạn cần dùng cáp USB-A sang USB-C.

1x Cổng cái USB-C (Socket): https://s.click.aliexpress.com/e/_c4sbJ8PT https://s.click.aliexpress.com/e/_c3OADhPf

Hướng dẫn lắp ráp:

1. Cấp nguồn và cấu hình theo hướng dẫn của XY-Clock Sinilink.
2. Hàn cổng USB vào mạch đồng hồ.
3. Gắn hai chân đế L vào đồng hồ, xem hình minh họa (cần in 2 cái).

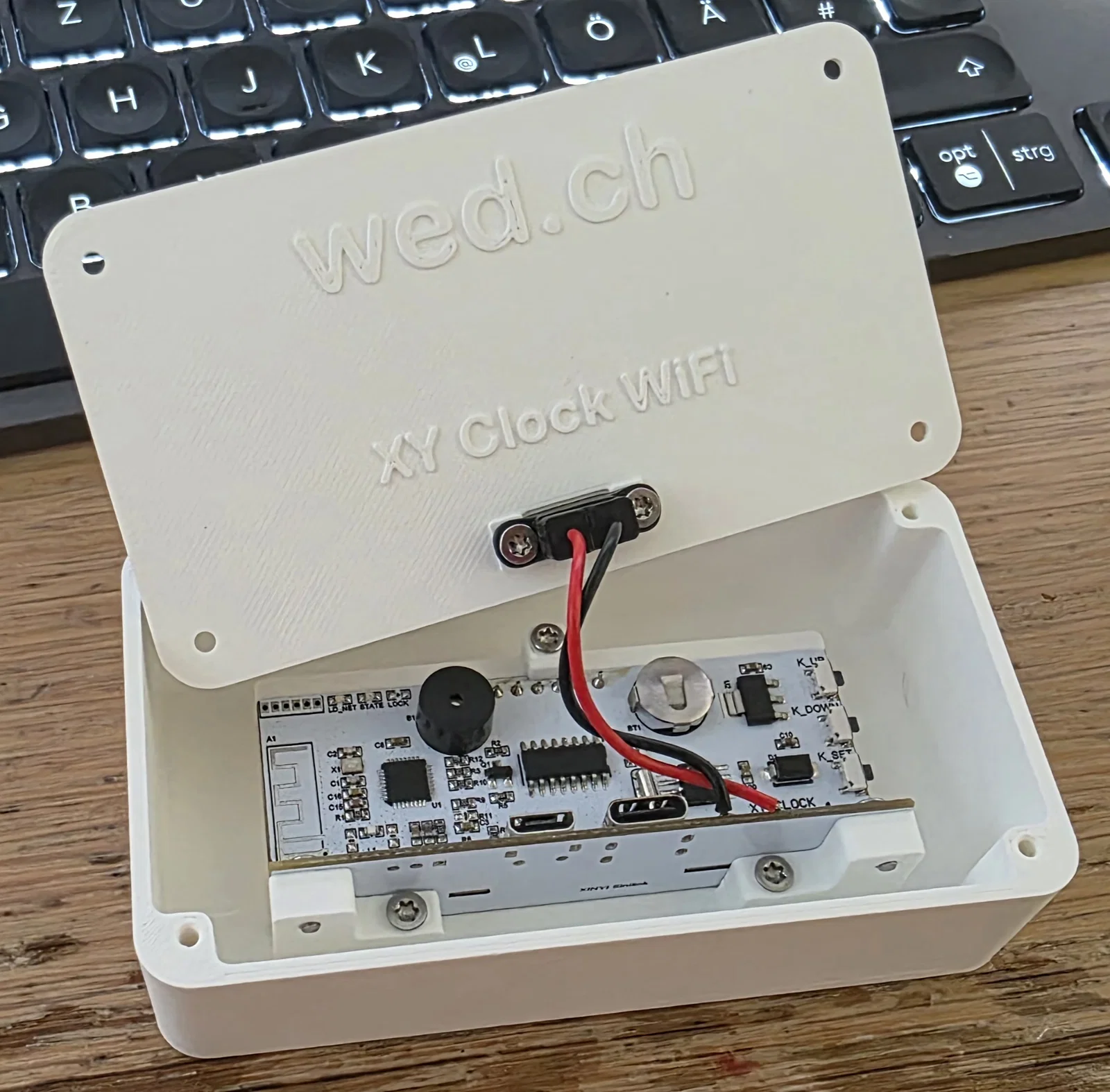

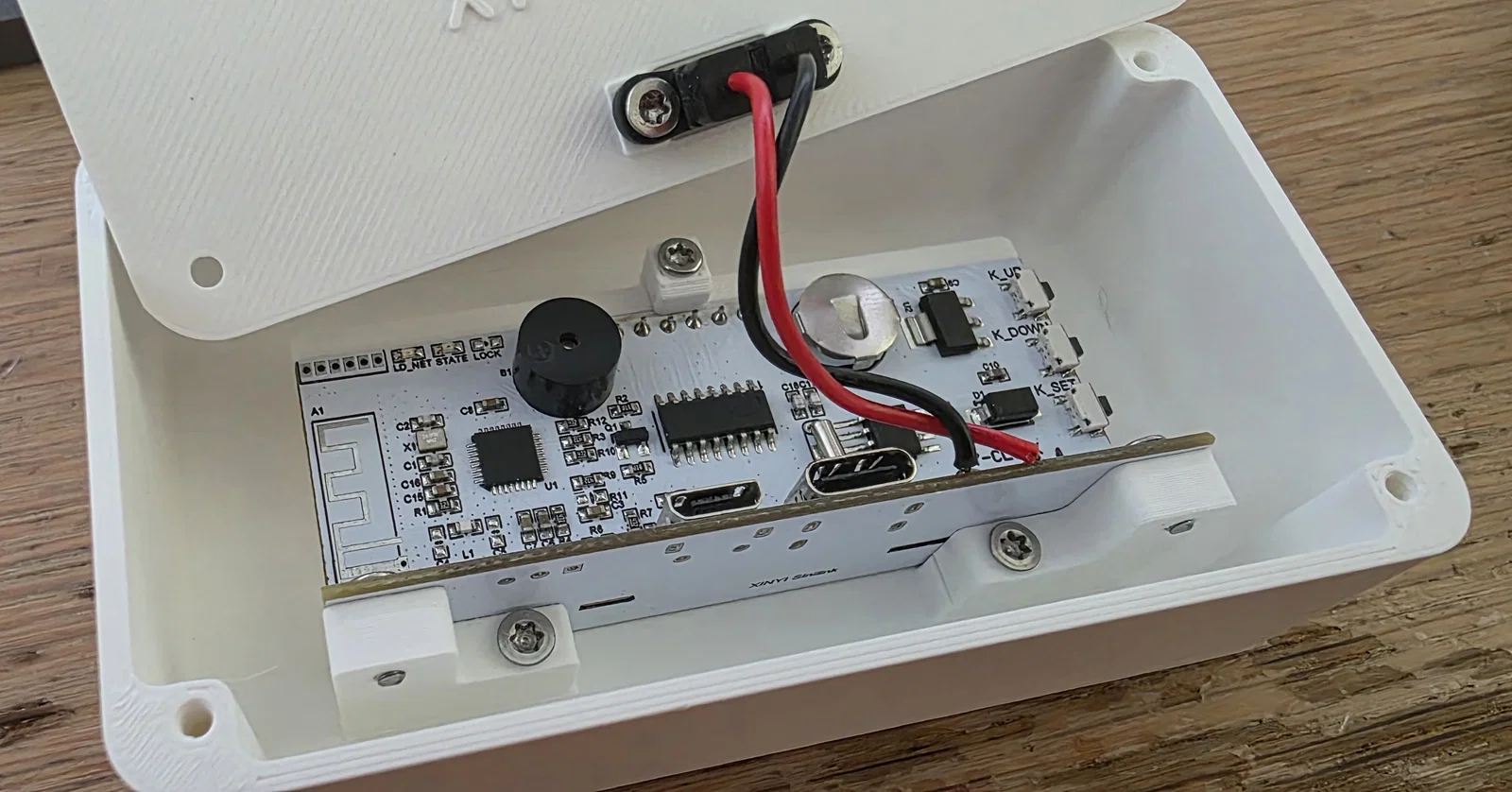

4. Gắn cụm đồng hồ đã có chân vào đế chính.
5. Gắn bộ phận giữ đồng hồ nhỏ ở phía trên.
6. Gắn cổng USB-C vào tấm ốp lưng.
7. Lắp tấm ốp lưng vào.
8. Hoàn thành.

Lưu ý: Nếu bạn cần một ổ cắm USB-C chuẩn, mình sẽ thiết kế thêm cho bạn.

Lưu ý: Các khoảng cách khá khít, nếu có bộ phận nào không khớp, cứ nhắn cho mình nhé, mình sẽ chỉnh sửa lại cho vừa với thiết bị của bạn. Mình đã thử với hai loại đồng hồ khác nhau và cả hai đều hoạt động ổn, nhưng chất lượng sản phẩm có thể khác nhau tùy loại.
