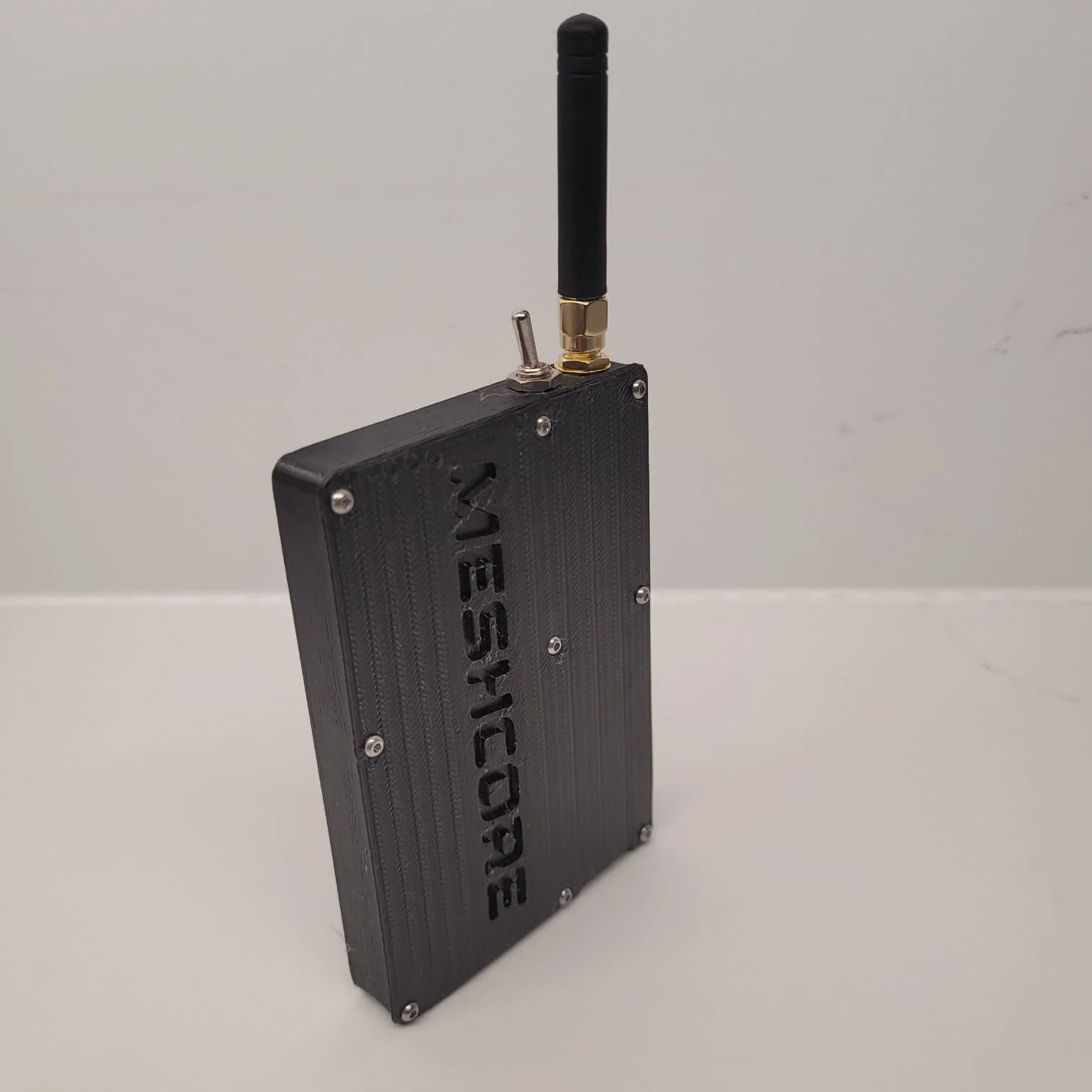

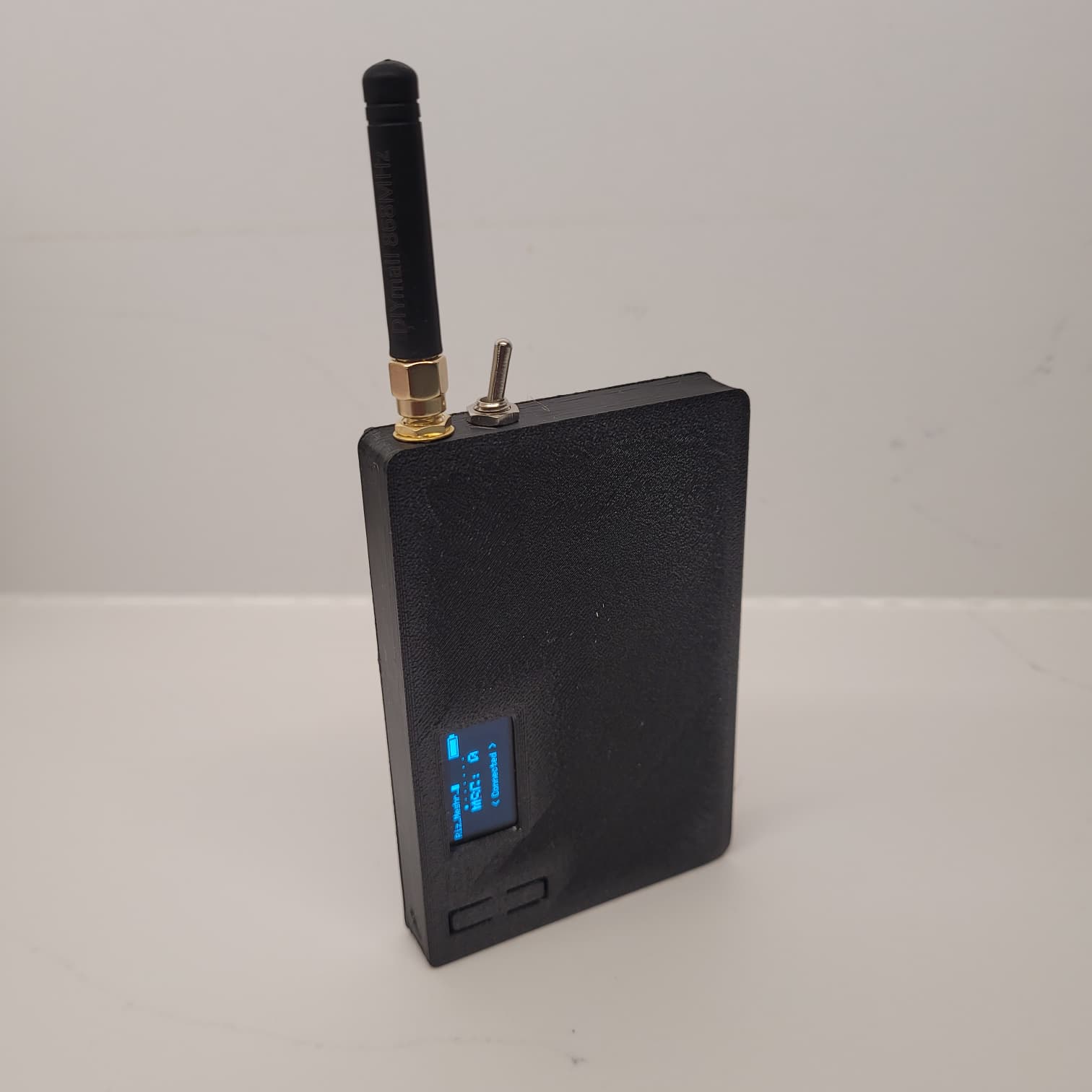

Vỏ Heltec v3 nhỏ gọn - Tương thích pin Li-Po 3700mAh

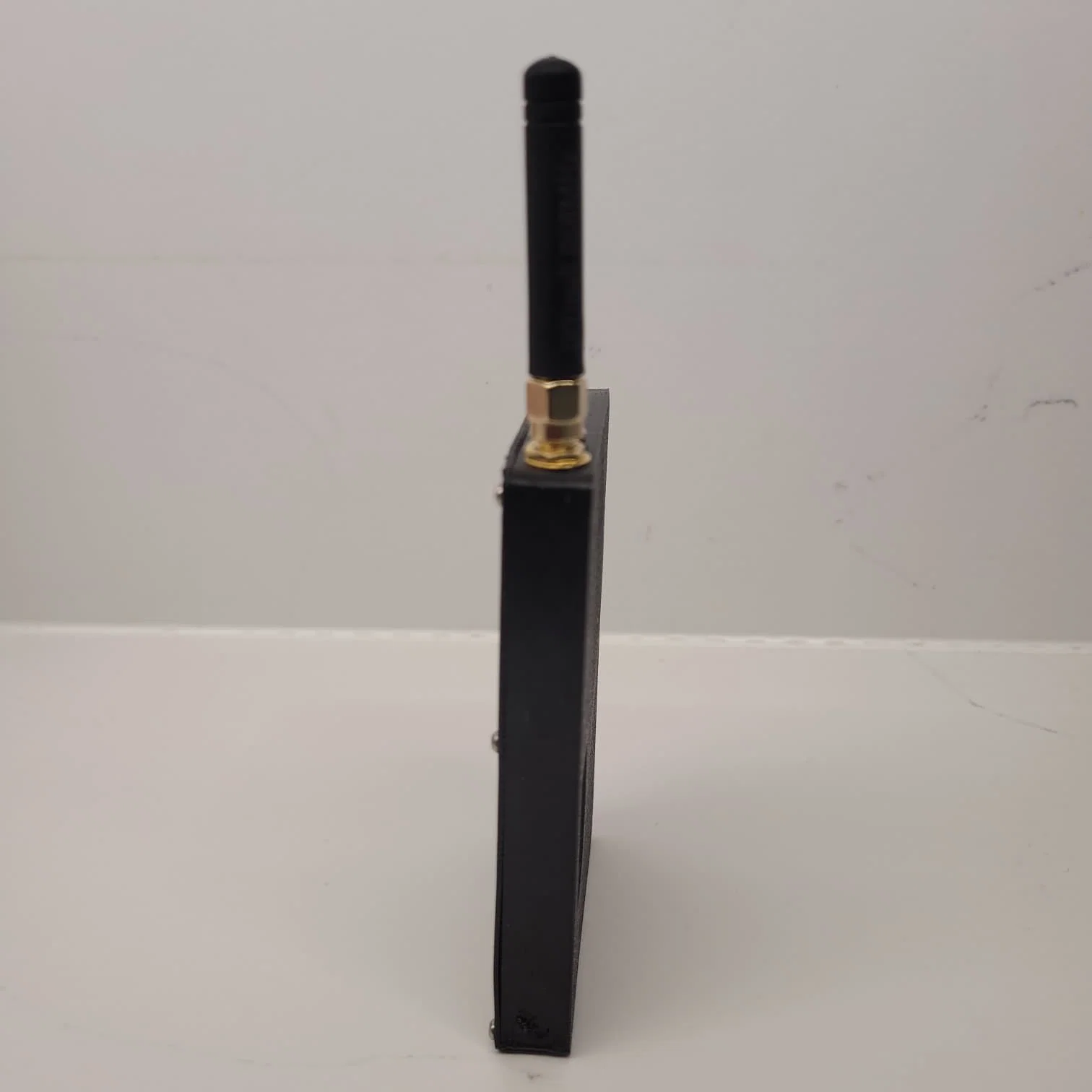

Mình muốn tạo ra một chiếc vỏ mỏng nhất có thể cho bo mạch radio Heltec v3, nhưng vẫn phải lắp được viên pin dung lượng lớn hơn để dùng trong các chuyến đi dài ngày, đảm bảo máy hoạt động được ít nhất 48 tiếng.

Ngoài ra, mình còn thiết kế thêm chỗ lắp công tắc để có thể ngắt điện hoàn toàn, thay vì chỉ dựa vào chế độ ngủ đông của meshcore, giúp tiết kiệm thêm chút pin.

Bạn sẽ cần dùng ốc M2 (mình không dùng đai ốc đồng vì muốn giữ thiết kế mỏng nhất có thể) và tùy chọn thêm công tắc gạt. Mình đã đính kèm cả hai phiên bản thân vỏ trong file tải xuống.

Tái bút: Miếng đệm (spacer) được đặt trên bo mạch để dẫn dây điện từ phía pin sang phía radio, đồng thời giúp bo mạch PCB của radio nằm phẳng trong vỏ. Có lẽ sau này mình sẽ đăng thêm hình ảnh chụp khi mở nắp để bạn dễ hình dung cách đặt miếng đệm này - nhưng hãy nhớ lưu ý các linh kiện trên bo mạch radio để không làm chúng bị đè hỏng khi lắp miếng đệm nhé!

Các linh kiện mình đã sử dụng:

• Pin LiPo: https://www.amazon.co.uk/dp/B08215B4KK (mình phải thay đầu cắm, cũng dễ làm thôi).
• Công tắc gạt: https://www.amazon.co.uk/dp/B07J4KB38W
• Ăng-ten: https://www.amazon.co.uk/dp/B085346PPF
