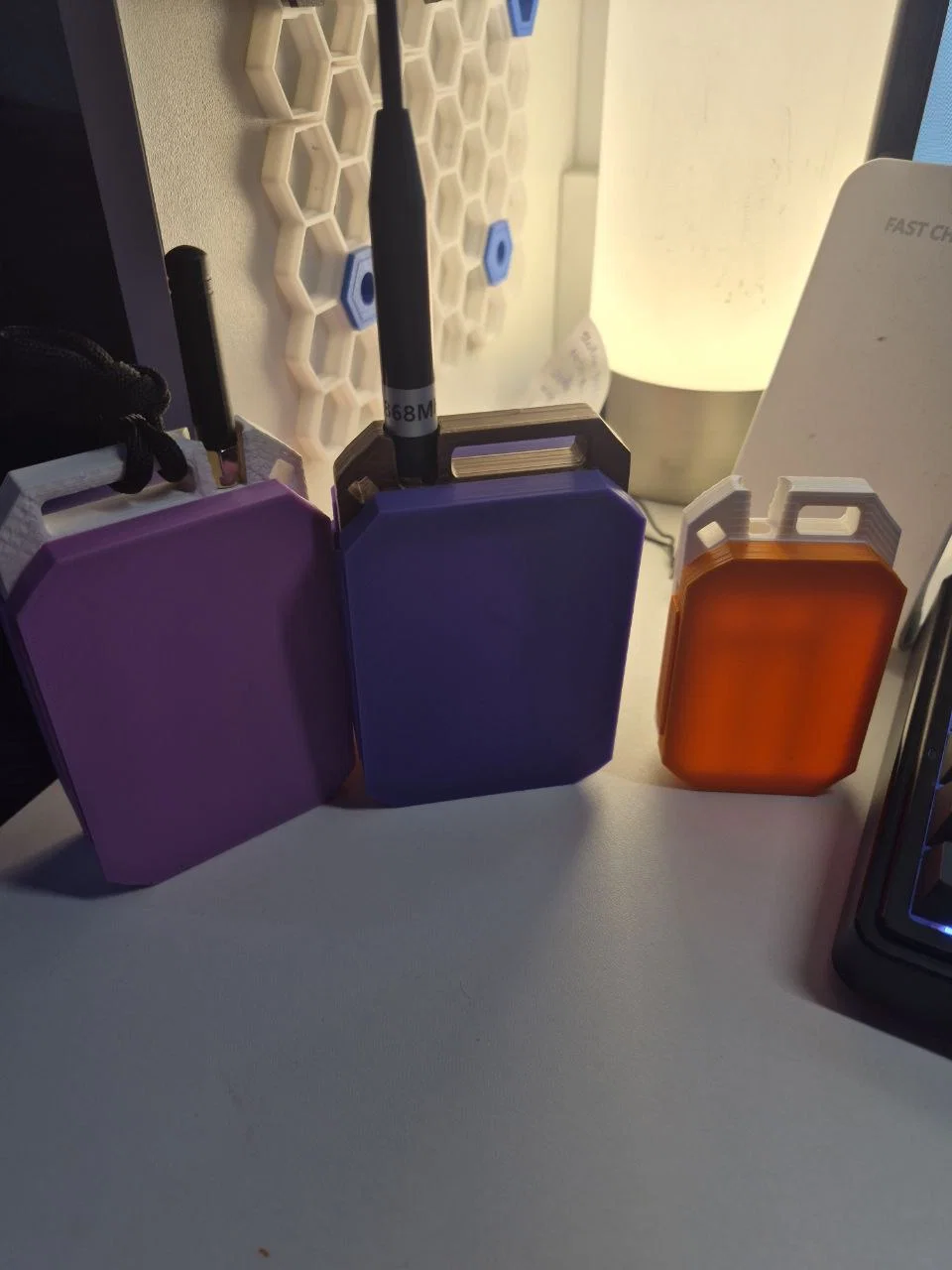

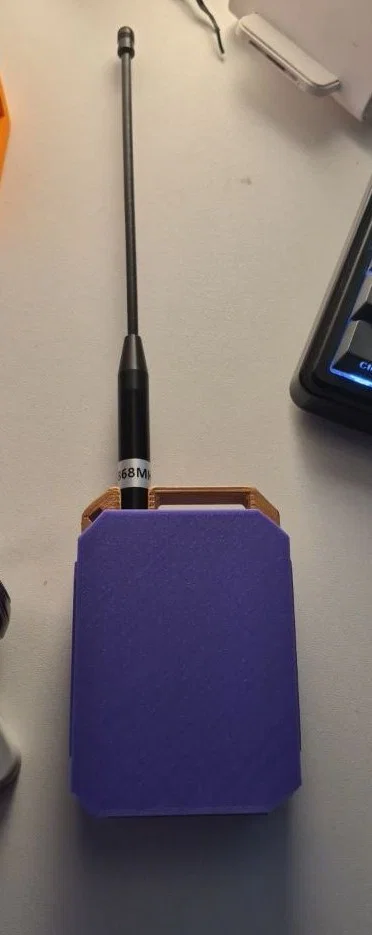

CoreFrame Faketec node - Vỏ mô-đun cho thiết bị Meshtastic

• Loại nhựa: PLA
• Độ lấp đầy (Infill): 15%
• Chiều cao lớp in (Layer Height): 0.16 mm
• Hỗ trợ (Supports): Mọi vị trí (Everywhere)

Hướng dẫn lắp ráp

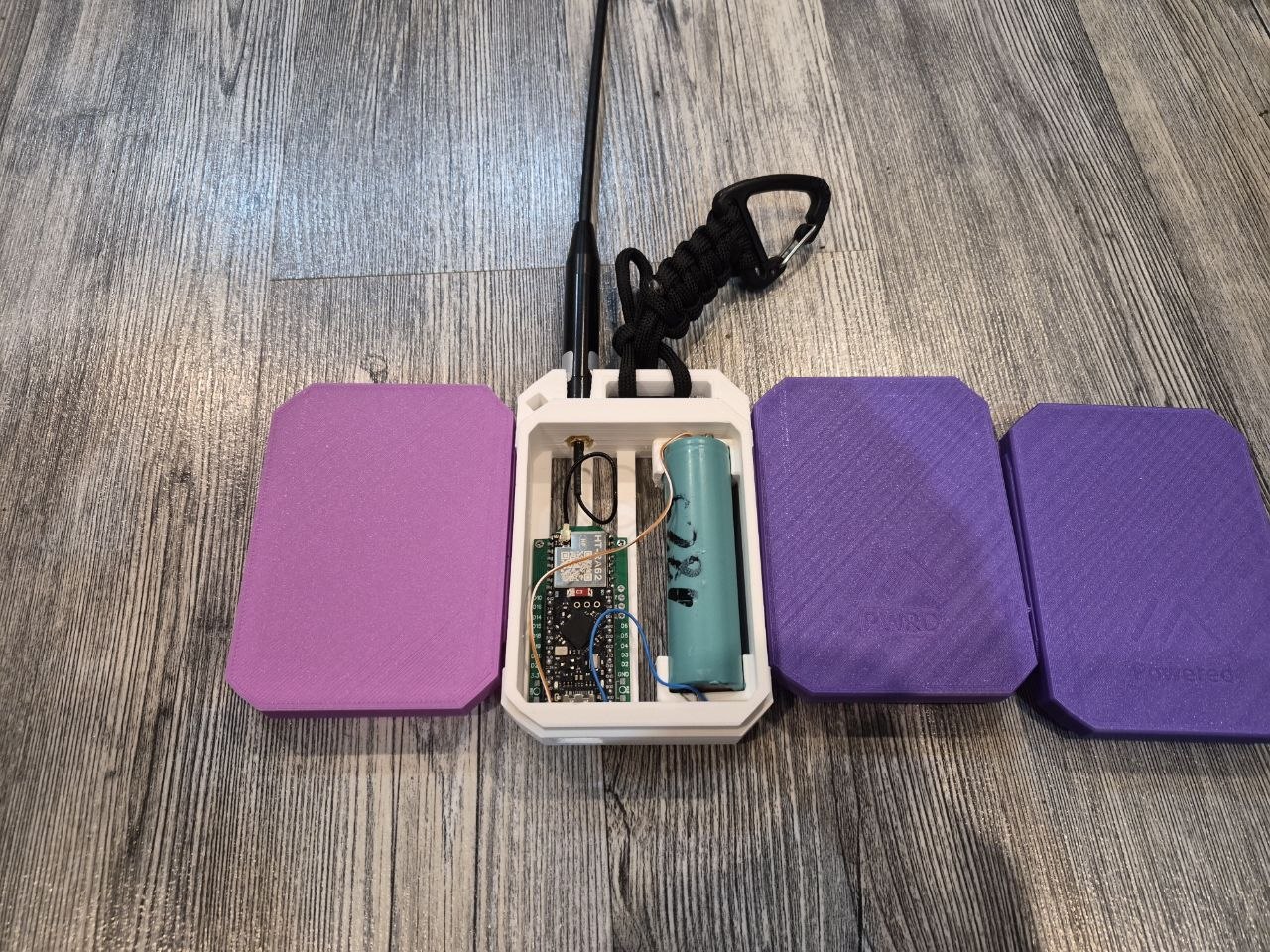

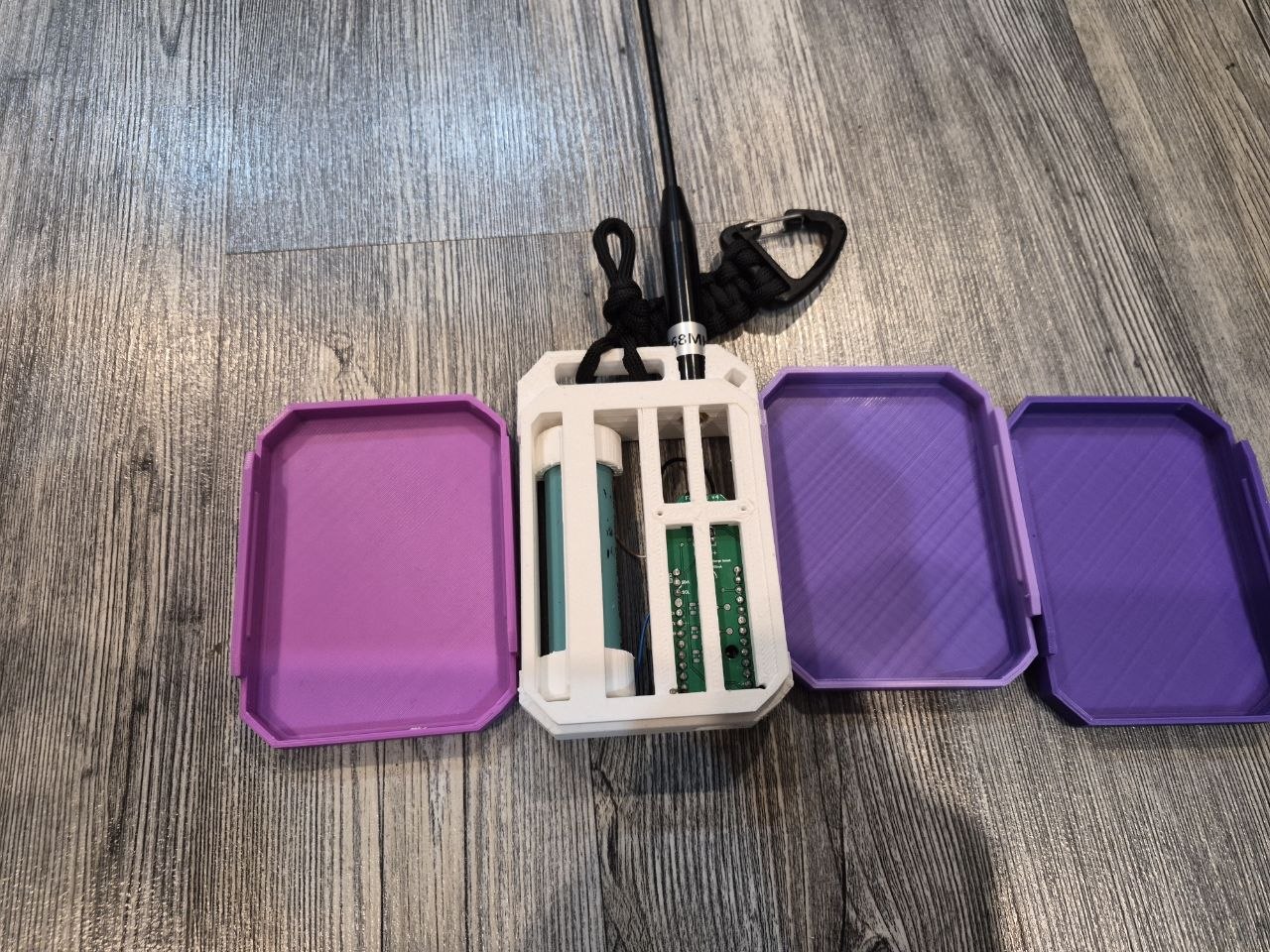

Các linh kiện cần dùng:

• Bo mạch phát triển ProMicro NRF52840 (tương thích Nice!Nano V2.0)
• Mô-đun SX1262
• PCB FAKETEC
• Cáp chuyển đổi SMA sang IPEX (IPX) (nên dùng loại dài hơn 4 cm để tránh bị gập cong quá mức)
• Ăng-ten GIZONT
• 3-4 ốc vít (tùy loại bạn có sẵn)

Lưu ý:

• Đảm bảo cáp pigtail không quá ngắn vì nếu bị gập mạnh sẽ ảnh hưởng đến chất lượng tín hiệu.
• Kết nối bo mạch ProMicro vào PCB FAKETEC bằng chân cắm (header PLS), sau đó cắt bỏ phần chân thừa sau khi hàn.
• Các tấm panel có thể hơi giòn, nhưng chúng cho phép ánh sáng xuyên qua.

Khi nào công tắc nguồn và mạch bảo vệ BMS về tới nơi, mình sẽ thử tích hợp chúng vào mô hình này.
