DrainMaster XL — Khay hứng nước dung tích lớn (220×220×76 mm)

DrainMaster XL là gì?

DrainMaster XL là hệ thống tưới tự động/quản lý nước xả cho các chậu cây lớn, rất phổ biến trong giới trồng cây trong nhà. Bạn có thể xem sản phẩm gốc tại đây:

👉 DrainMaster XL Einzelset — https://drain-master.de/produkt/drainmaster-xl-einzelset

Hãy nhìn vào ảnh sản phẩm đi. Bạn sẽ thấy cái khay hứng nước đi kèm nó bé xíu. Đó chính là vấn đề.

Vấn đề

DrainMaster XL rất tốt, nhưng khay hứng đi kèm lại quá nhỏ, chỉ chứa được khoảng 1 lít là cùng. Ai trồng chậu lớn chắc cũng biết, mỗi lần tưới xả để cây khỏe mạnh thì lượng nước dư ra phải tầm 10-30%. Tưới 10 lít thì phải thu được 2-4 lít nước xả. Khay gốc thì tràn ngay lập tức, làm ướt sàn, lãng phí dung dịch dinh dưỡng mà còn không đo được chính xác lượng nước thoát ra.

Thật khó hiểu khi một hệ thống lớn như vậy lại đi kèm cái khay nhỏ xíu. Bản thiết kế này sẽ giải quyết vấn đề đó.

Công dụng của khay này

• Chứa được lượng nước lớn — Kích thước phủ bì 220 × 220 × 80 mm, được thiết kế để đặt vừa khít dưới bệ chậu DrainMaster XL mà không cần chỉnh sửa gì.

• Có gờ để cầm nắm — Bốn cột vuông (nằm chính giữa mỗi vách trong, cao bằng khay) giúp bạn dễ dàng cầm nắm để rút khay ra mà không bị trơn trượt.

• Góc tiếp giáp giữa đáy và vách được gia cố — Thay vì góc 90° sắc nhọn dễ nứt, phần này được vát 5 mm. Đây là điểm yếu chí tử trên các khay in 3D; phần vát này giúp phân tán lực, giảm thiểu tối đa tình trạng nứt hoặc tách lớp dưới sức nặng.

• Đáy dày — Độ dày 4 mm (20 lớp ở 0.2 mm) chịu được trọng lượng khi khay đầy nước mà không bị võng.

• Dễ đo EC/pH — Chỉ cần rút khay ra là nhúng máy đo vào được ngay, không cần đổ qua lại rườm rà.

Kích thước

• Rộng × Dài: 220 × 220 mm

• Chiều cao: 80 mm

• Độ dày vách: 2.0 mm

• Độ dày đáy: 4.0 mm

• Bán kính góc ngoài: 12 mm

• Góc vát trong: 5 mm (45°)

• Kích thước cột cầm: 8 × 8 mm

• Dung tích sử dụng: ~3.5 lít

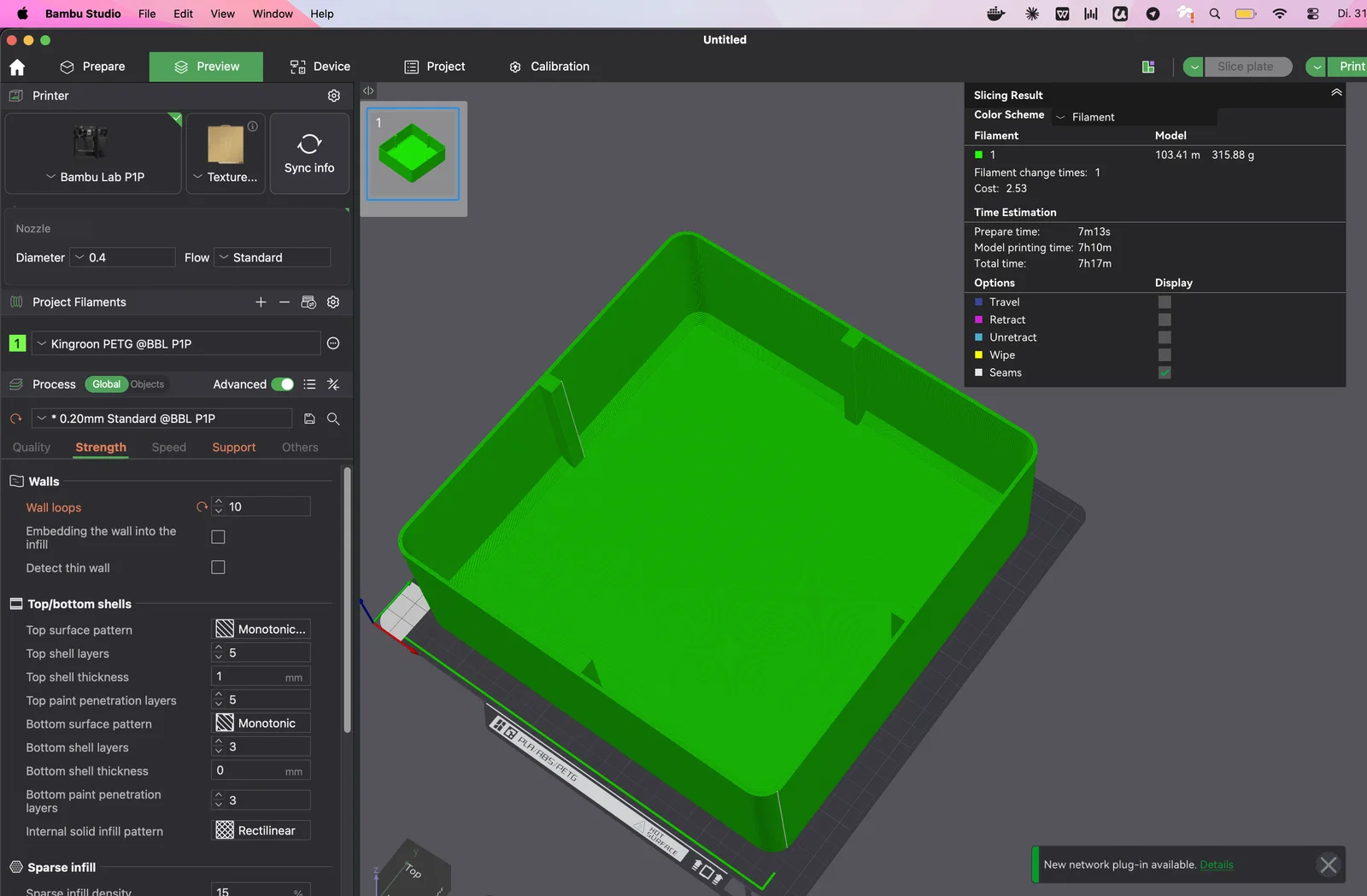

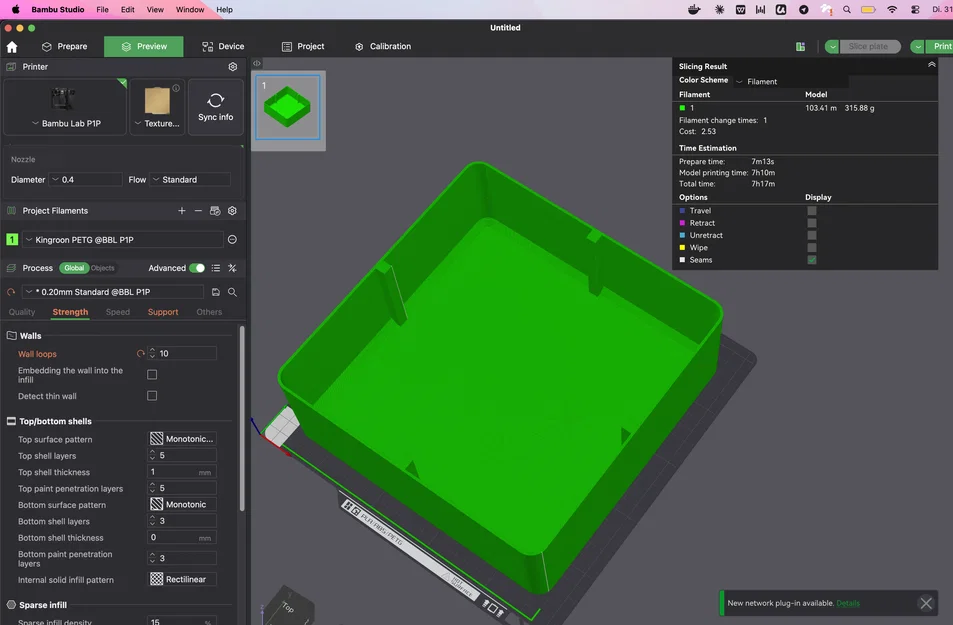

Thông số in

• Máy in: Bambu Lab P1P (hoặc máy có bàn in từ 256 mm trở lên)

• Chiều cao lớp: 0.2 mm

• Độ rộng đường in: 0.4 mm (vòi phun tiêu chuẩn)

• Wall lines: 5 đường (đã tích hợp sẵn trong file)

• Top/bottom layers: 5–6 lớp

• Infill: 20–30% (kiểu gyroid hoặc grid)

• Hỗ trợ (Supports): Không cần

• Brim: Khuyên dùng (để bám bàn tốt hơn)

• Chất liệu: Rất khuyến khích dùng PETG vì khả năng chống nước, độ bền dẻo và không bị cong vênh. PLA dùng tạm thời được nhưng lâu ngày sẽ bị thoái hóa do ẩm và dinh dưỡng. ASA/ABS cũng ổn nếu bạn có máy in kín.

• Thời gian in (dự kiến): ~6–10 tiếng tùy tốc độ máy.

Lưu ý

• Độ dày vách và đáy đã được thiết lập cứng trong file, bạn không cần chỉnh thêm trong slicer. Cứ in bình thường là được.

• Phần vát trong là chi tiết hình học, không cần support vì góc 45° tự chống đỡ được.

• File nguồn OpenSCAD đã được đính kèm. Bạn có thể tùy chỉnh mọi thông số dễ dàng.

Độ tương thích

Được thiết kế và kiểm nghiệm cho DrainMaster XL. Có thể dùng cho các hệ thống chậu lớn khác nếu có kích thước phù hợp — hãy kiểm tra lại kích thước 220 × 220 mm trước khi in.
