Giá đỡ treo tường wallpopV2 cho mô hình Pop Vinyl 1

2 hình

Đồ Gia Dụng

Giá đỡ treo tường wallpopV2 cho mô hình Pop Vinyl

Tác giả PhyletusWild_2086165

Lượt tải
4
Lượt thích
1
Lượt coi
107

File 1 926,6 KB

  • v2_-_wall_bracket_1775347875.stlSTL · 926,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

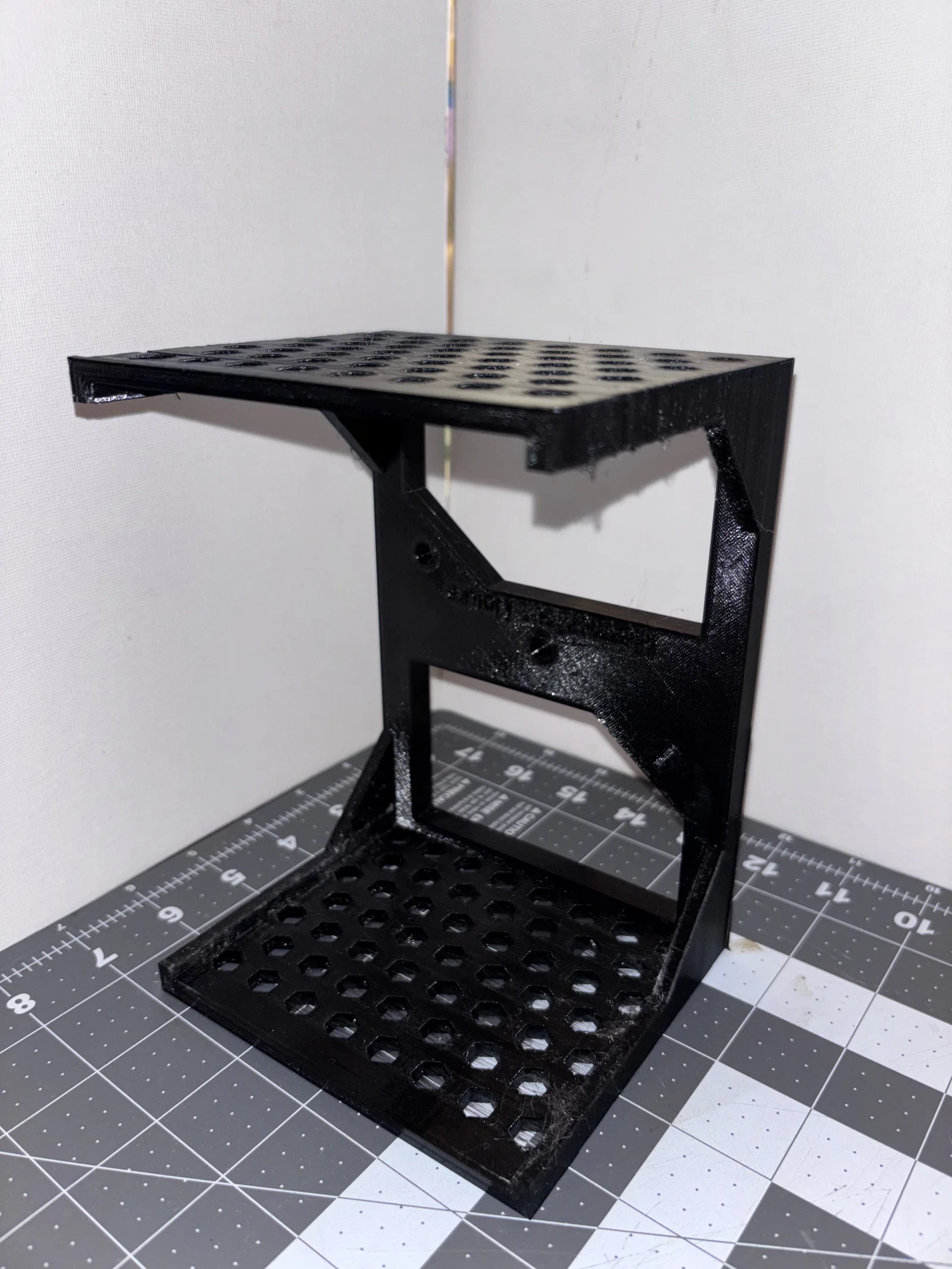

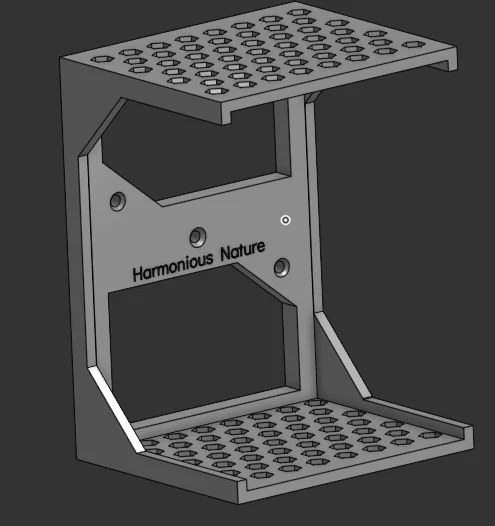

Giá đỡ treo tường cho mô hình Pop Vinyl – Phiên bản 2 (Bản mẫu / Dành cho trưng bày)

Đây là phiên bản 2 của dòng giá đỡ treo tường dạng module được thiết kế riêng cho các hộp mô hình Pop Vinyl. Mục tiêu của thiết kế này là cân bằng giữa khả năng nâng đỡ và độ thẩm mỹ, giúp cố định mô hình chắc chắn mà vẫn khoe được hình ảnh ở mặt trước và mặt bên của hộp.

Phiên bản này tập trung vào kết cấu in ấn hiệu quả, tối giản, có thể in dễ dàng trên hầu hết các máy in FDM mà không cần support. Thiết kế hở cạnh cùng các thanh đỡ nghiêng giúp giữ cho hộp mô hình luôn lộ rõ, đồng thời tiết kiệm đáng kể vật liệu và thời gian in so với các mẫu bao bọc kín hoàn toàn.

Các đặc điểm chính:

  • Thiết kế không cần support (đã thử nghiệm với cài đặt FDM tiêu chuẩn)
  • Các ô cửa bên hở giúp giữ nguyên độ hiển thị của hình ảnh trên hộp
  • Tích hợp thanh đỡ nghiêng để tăng cường độ chắc chắn cơ bản
  • Được thiết kế để giữ chặt các mô hình có kích thước hộp tiêu chuẩn
  • Trọng lượng nhẹ và tiết kiệm vật liệu

Lưu ý quan trọng:

  • Phiên bản này chỉ dành cho mục đích trưng bày và không thiết kế để chịu tải nặng
  • Có thể xảy ra tình trạng hơi cong nhẹ nếu vật quá nặng; tốt nhất chỉ nên dùng cho các loại mô hình sưu tầm nhẹ
  • Dung sai của mỗi hộp có thể khác nhau—những hộp cũ hoặc hơi bị móp méo có thể sẽ hơi chật khi lắp
  • Khuyến khích nên để thêm một chút khoảng trống nếu bạn muốn chỉnh sửa lại thiết kế

Khuyên dùng khi in:

  • Chiều cao lớp in (Layer height): 0.2 mm hoặc cao hơn
  • Infill: 10–15% (dạng gyroid hoặc tương tự)
  • Tường (Walls): 3–4 lớp để đảm bảo độ cứng cáp
  • Không cần support

Cải tiến trong tương lai (Dự kiến):

  • Cải thiện độ cứng mặt trước để giảm thiểu hiện tượng cong vênh
  • Nghiên cứu lắp ráp dạng module/đa phần để tăng độ bền và tối ưu thời gian in

Mô hình này là một bản mẫu chức năng sớm, nằm trong quá trình phát triển thiết kế hệ thống trưng bày theo dạng module, có thể mở rộng.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
926,6 KB
File lớn nhất
926,6 KB
