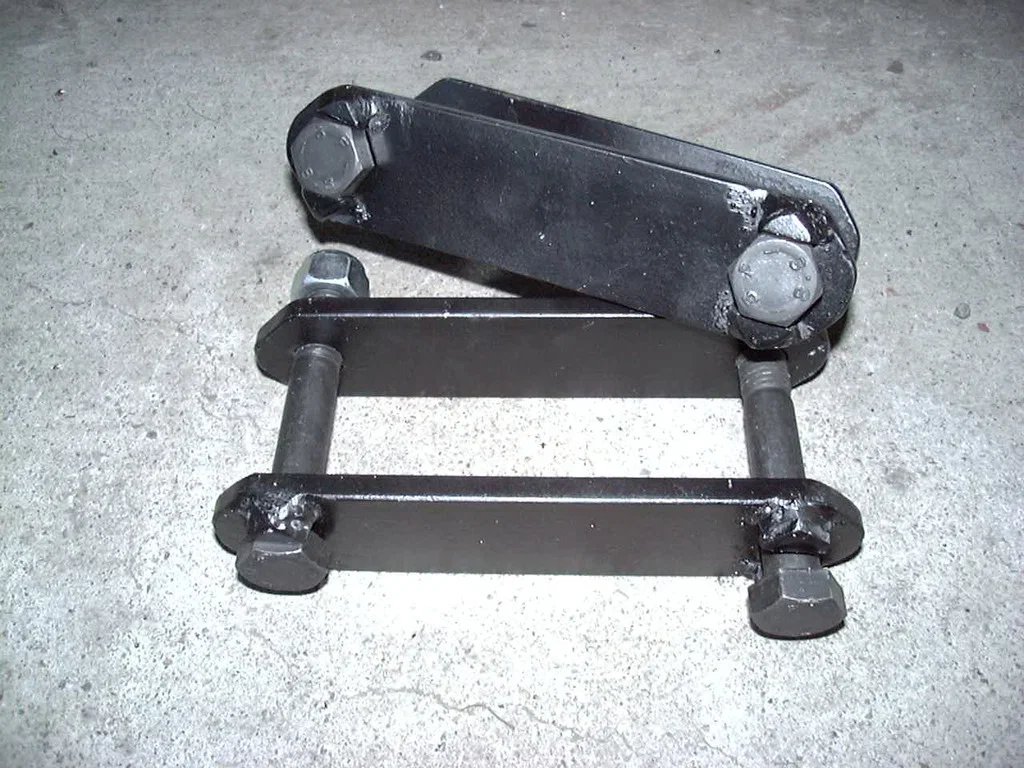

Nhíp xe Leaf Spring Shackle, Kiểu Nén

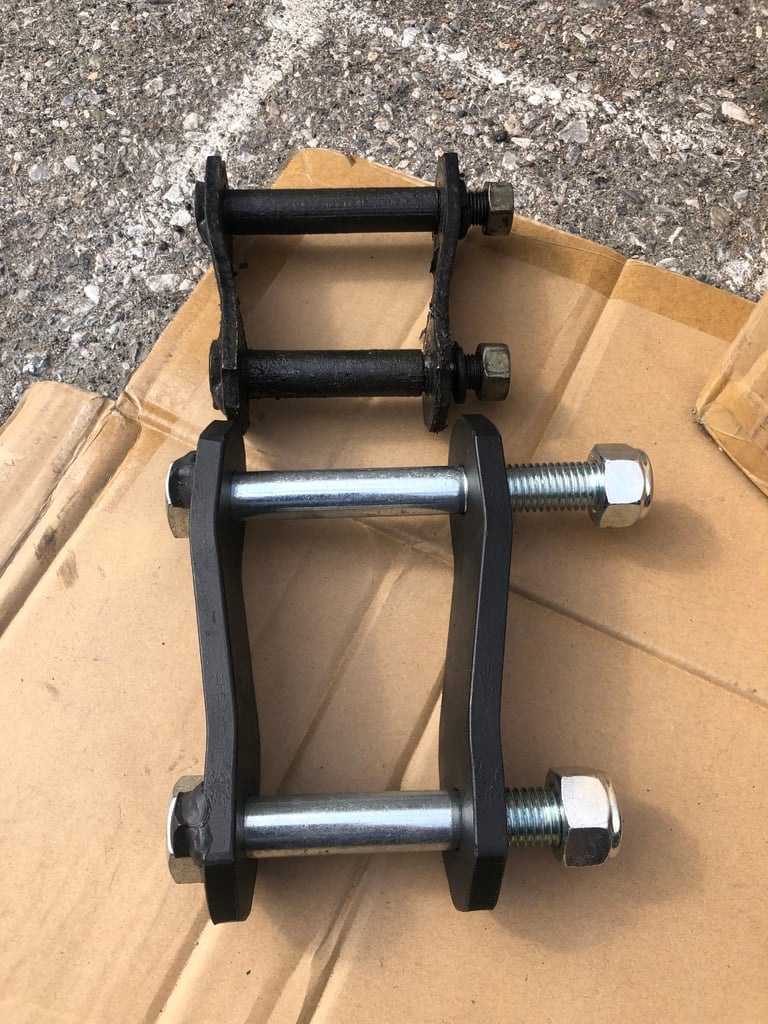

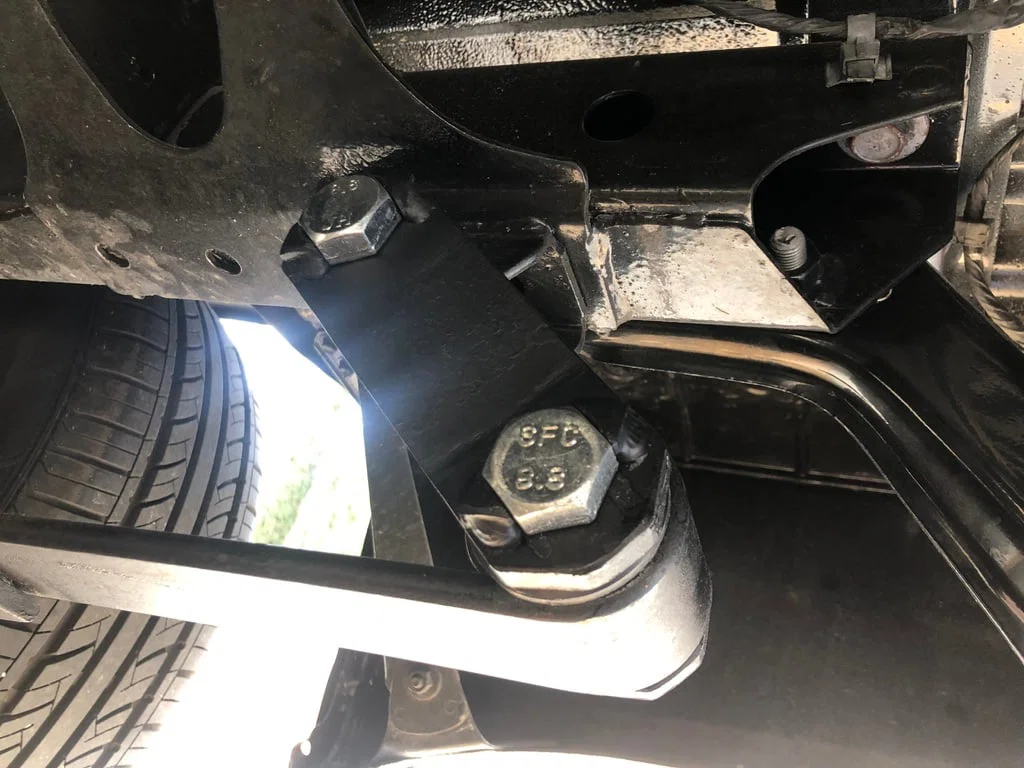

Đây là mẫu 3D cho bộ nhíp (leaf spring shackle) kiểu nén cơ bản. Nó có thể dùng cho nhiều dòng xe như Toyota Pickup/Hilux, 4Runner, T-100, Tacoma cũng như các dòng bán tải Mazda B2200 và B2600. Nhíp này giúp nâng gầm hoặc bù trừ cho các lá nhíp dài hơn chuẩn, ví dụ như trên xe Mazda B2200 khi dùng lò xo hạ gầm BellTech. Nhíp quá dài có thể chạm khung xe khi bị nén hết cỡ, và loại nhíp dài hơn này sẽ giải quyết được vấn đề: https://www.4crawler.com/4x4/ForSale/Shackles.shtml#FAQ18

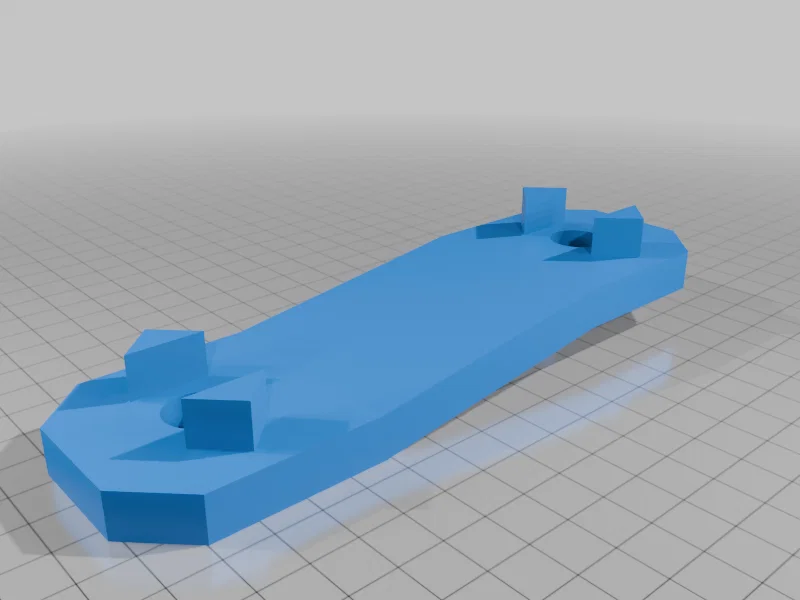

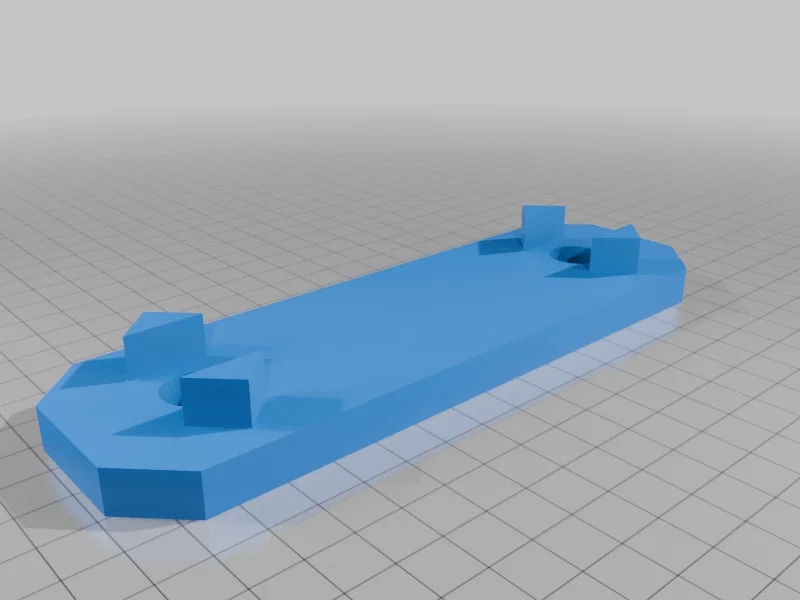

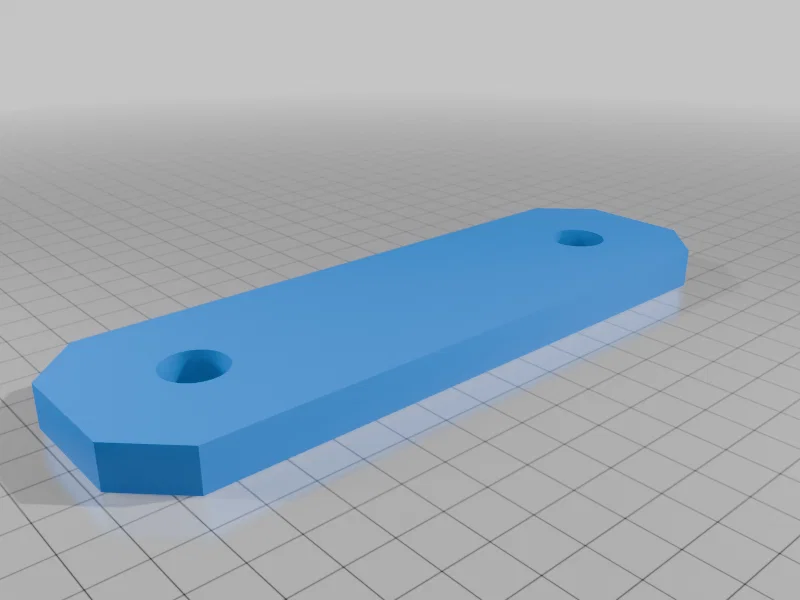

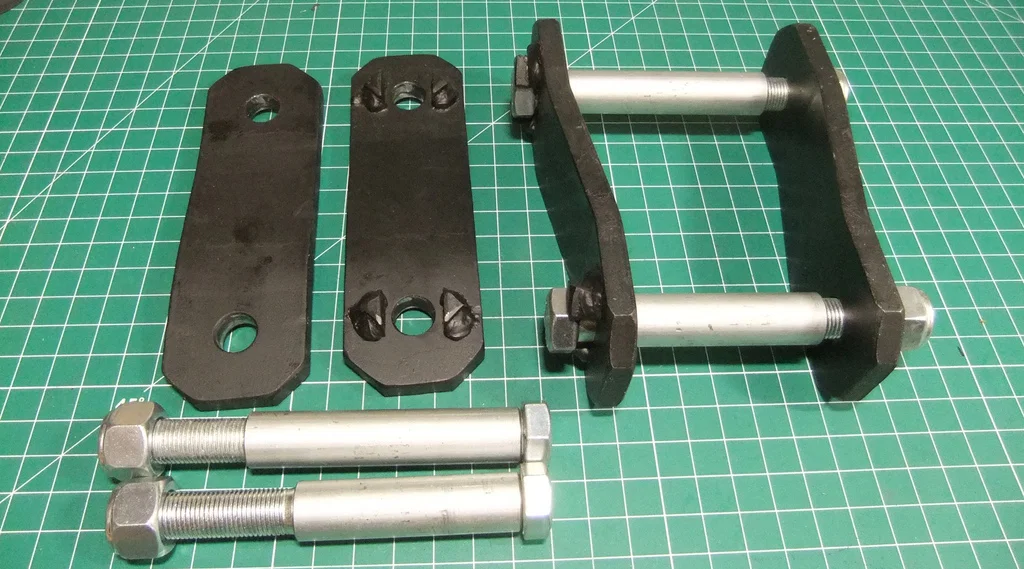

File SpringShackle.scad giúp tạo mẫu 3D tấm bên của nhíp với độ dài và kích thước lỗ bắt ốc tùy ý. Bạn có thể chọn thêm các tab chống xoay được hàn vào để giữ tấm bên cố định với bu-lông, tránh việc bu-lông cứng làm mòn lỗ thép tấm theo thời gian.

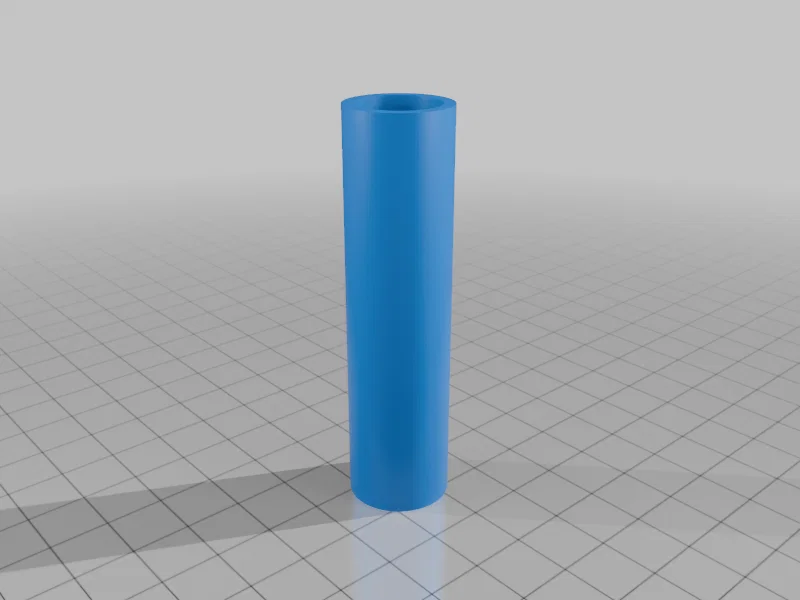

File ShackleSleeve.scad dùng để in các ống lót bu-lông, mô phỏng theo chốt zin của nhà sản xuất. Hãy làm ống lót có chiều rộng bằng chiều rộng bên ngoài của mắt nhíp và ống lót cao su. Khi siết chặt ốc, nó sẽ khóa ống lót vào tấm bên, tạo nên một kết cấu cứng cáp hơn. Bạn có thể dùng ống 18mm (https://amzn.to/4bMPgPy) có đường kính trong khớp với bu-lông (ví dụ 14mm hoặc 9/16"). Cách này phù hợp nhất cho nhu cầu đi phố.

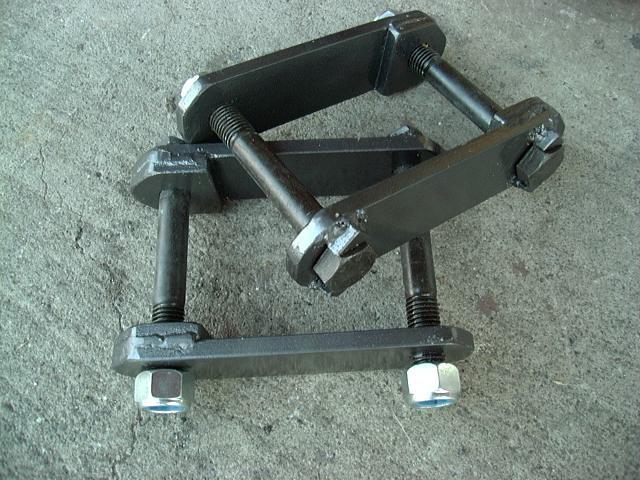

Đối với xe off-road cần độ nhún của trục, chạy bu-lông không cần ống lót sẽ hiệu quả hơn vì cho phép các tấm bên di chuyển độc lập. Bạn cần chọn bu-lông có đường kính khớp với đường kính trong của ống lót mắt nhíp, ví dụ 18mm (https://amzn.to/4bufZRX). Nếu bu-lông hơi dài một chút cũng không sao, miễn là phần thân không ren nằm xuyên qua ống lót nhíp là được, phần ren thừa có thể cắt bỏ sau.

Với nhíp loại uốn, bạn có thể dùng máy chấn để uốn nguội (xem chi tiết trong file SpringShackle.scad). File OpenSCAD đã có tùy chọn độ cong/offset. Ví dụ, trên Mazda B2200 và Toyota pickup, ống lót nhíp trên rộng 88mm, ống lót mắt nhíp rộng 70mm, chênh lệch 18mm nên mỗi bên cần offset 9mm. Một số dòng như Tacoma có thông số offset khác nhau cho tấm bên trong và ngoài: https://www.4crawler.com/4x4/ForSale/Shackles.shtml#FAQ10

Nếu không tự uốn được, bạn có thể hàn thêm đoạn thép vào một đầu (ảnh 5) hoặc dùng các miếng đệm nhíp (Shackle Spacers): https://www.thingiverse.com/thing:7050383

Bạn có thể dùng bản in 3D làm khuôn khoan, hoặc đặt 3D=false trong OpenSCAD để xuất file 2D (DXF hoặc PDF). Hoặc nhập file OpenSCAD vào FreeCAD để xuất các định dạng CAD 3D gửi cho xưởng cơ khí gia công.

Cửa sổ console của OpenSCAD sẽ hiển thị góc uốn và chiều dài vật liệu cần thiết: ECHO: Angle = 8.1481 ECHO: Length = 165.748

Đối với xe Mazda B2200 hạ gầm, khối đệm hạ gầm cũng rất hữu ích: https://www.thingiverse.com/thing:6938293

Thông tin thêm: https://www.4crawler.com/4x4/ForSale/Shackles.shtml#Introduction

Album ảnh: https://photos.app.goo.gl/2nZceJMFsYMzvoyq5

Cách thiết kế

Sử dụng OpenSCAD. Chúng tôi đã làm hàng trăm cặp nhíp với thiết kế cơ bản này.

https://youtu.be/P2AwFOEi65k?si=x4q3aMcVWC5D9Fzz

Video hướng dẫn khoan lỗ cho tấm bên: chồng 4 tấm lên nhau, hàn đính rồi đánh dấu/khoan cùng lúc.

https://youtu.be/Re9caDIm_8w

Video hướng dẫn làm bu-lông nhíp có thể bơm mỡ.
