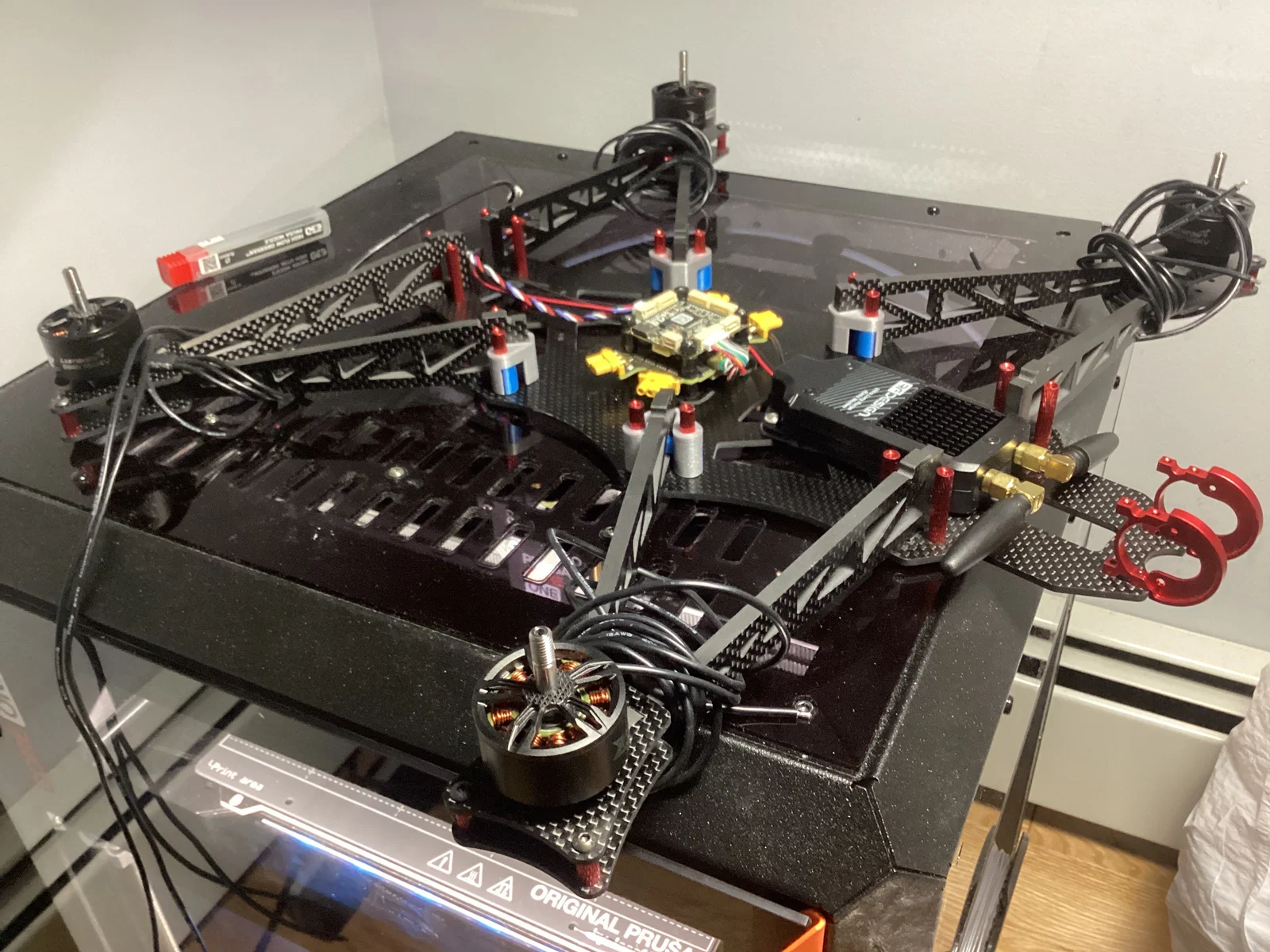

Phụ kiện 3D cho FPV / Pixhawk / Ardupilot trên khung AOS UL10 Cine

Đối với chất liệu PLA: In với độ đặc (infill) 15%, sử dụng support trên bàn in và organic supports. Thiết lập độ phân giải .20 balanced hoặc structural.

Đối với chất liệu PC Blend: In với độ đặc 100%, sử dụng support trên bàn in và organic supports. Thiết lập độ phân giải .20 structural.

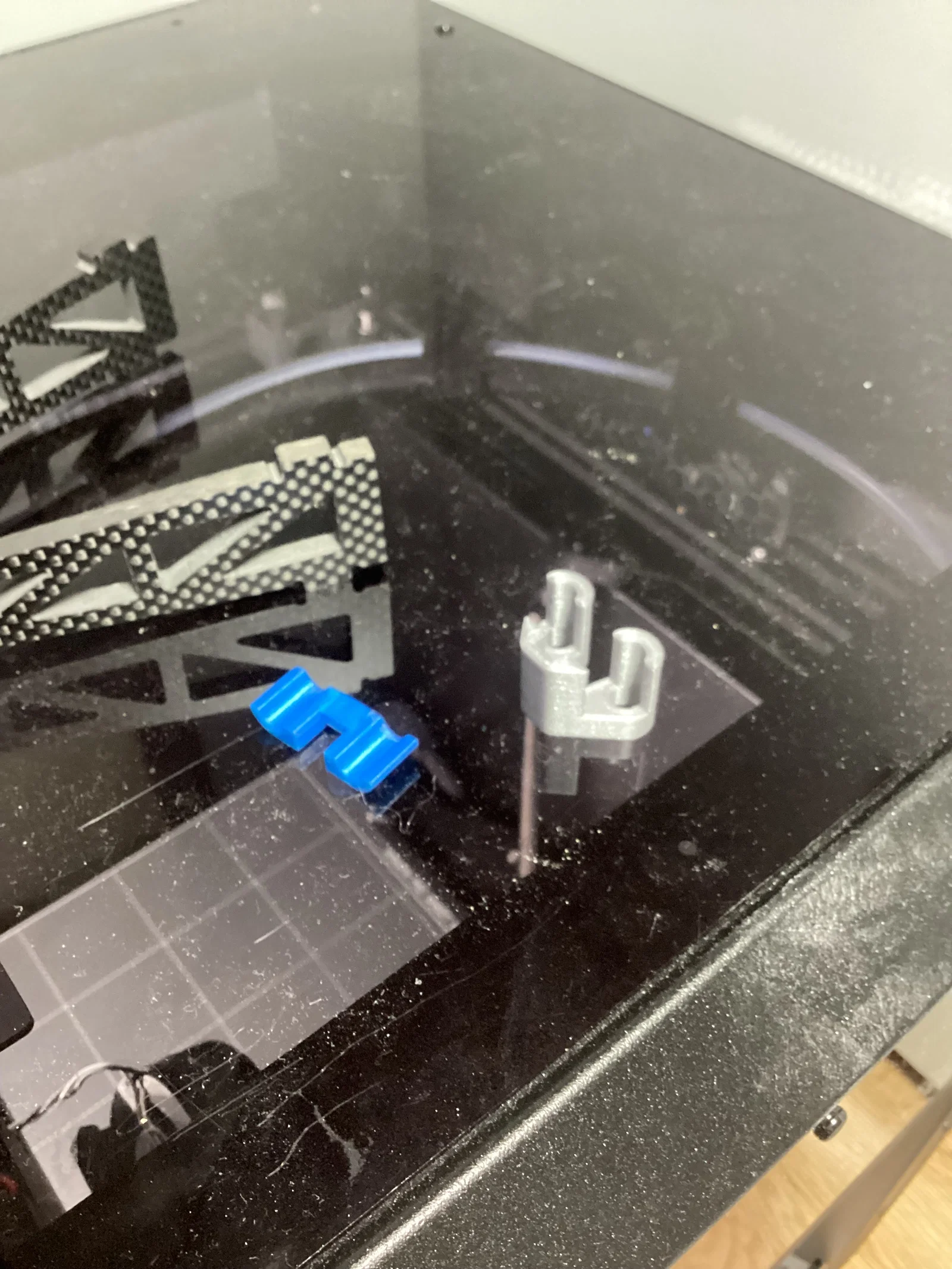

Brace và Lock

Giúp giữ cố định các cánh tay (arm) không bị rời ra khỏi khung khi tháo tấm trên để bảo trì.

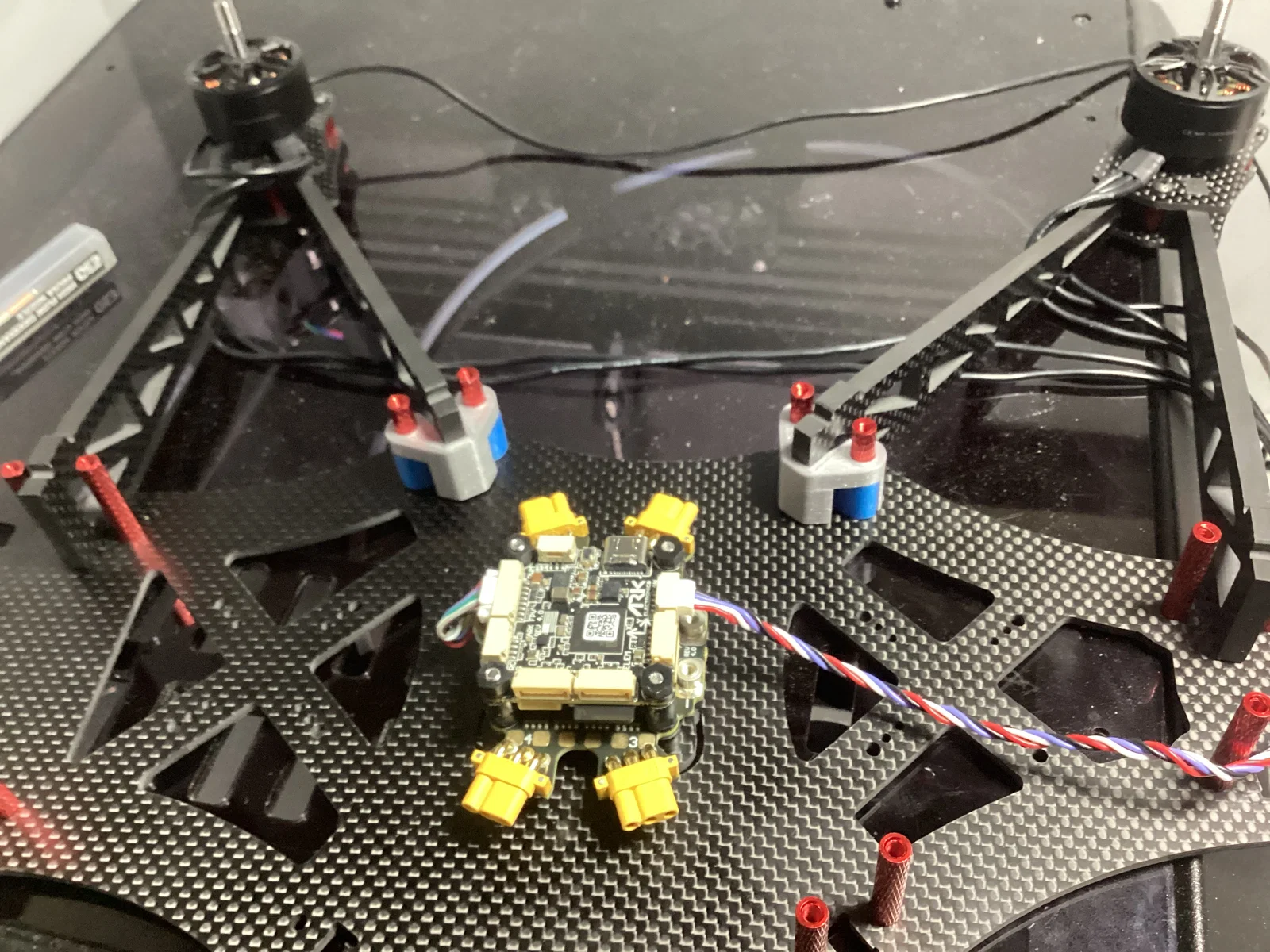

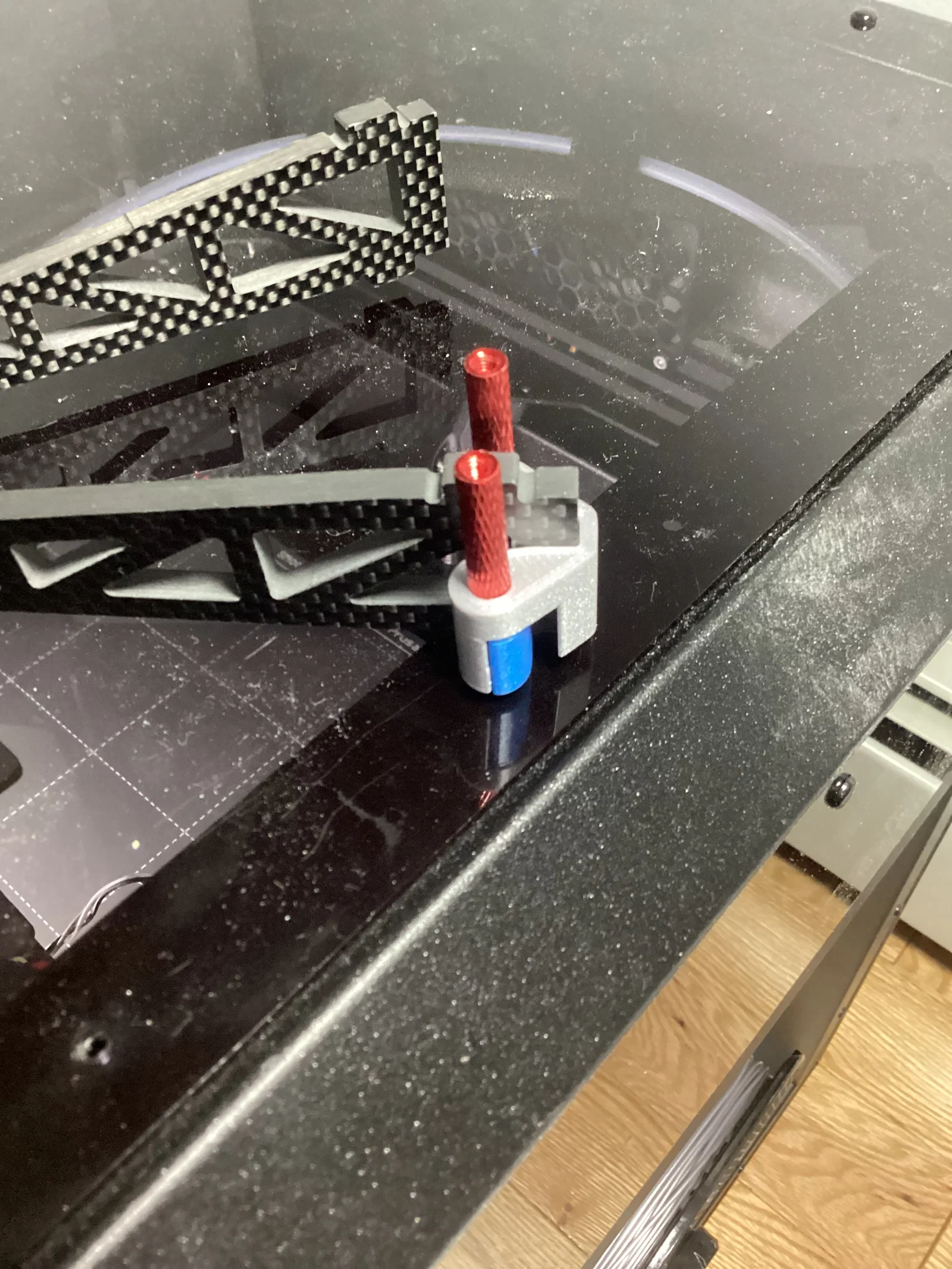

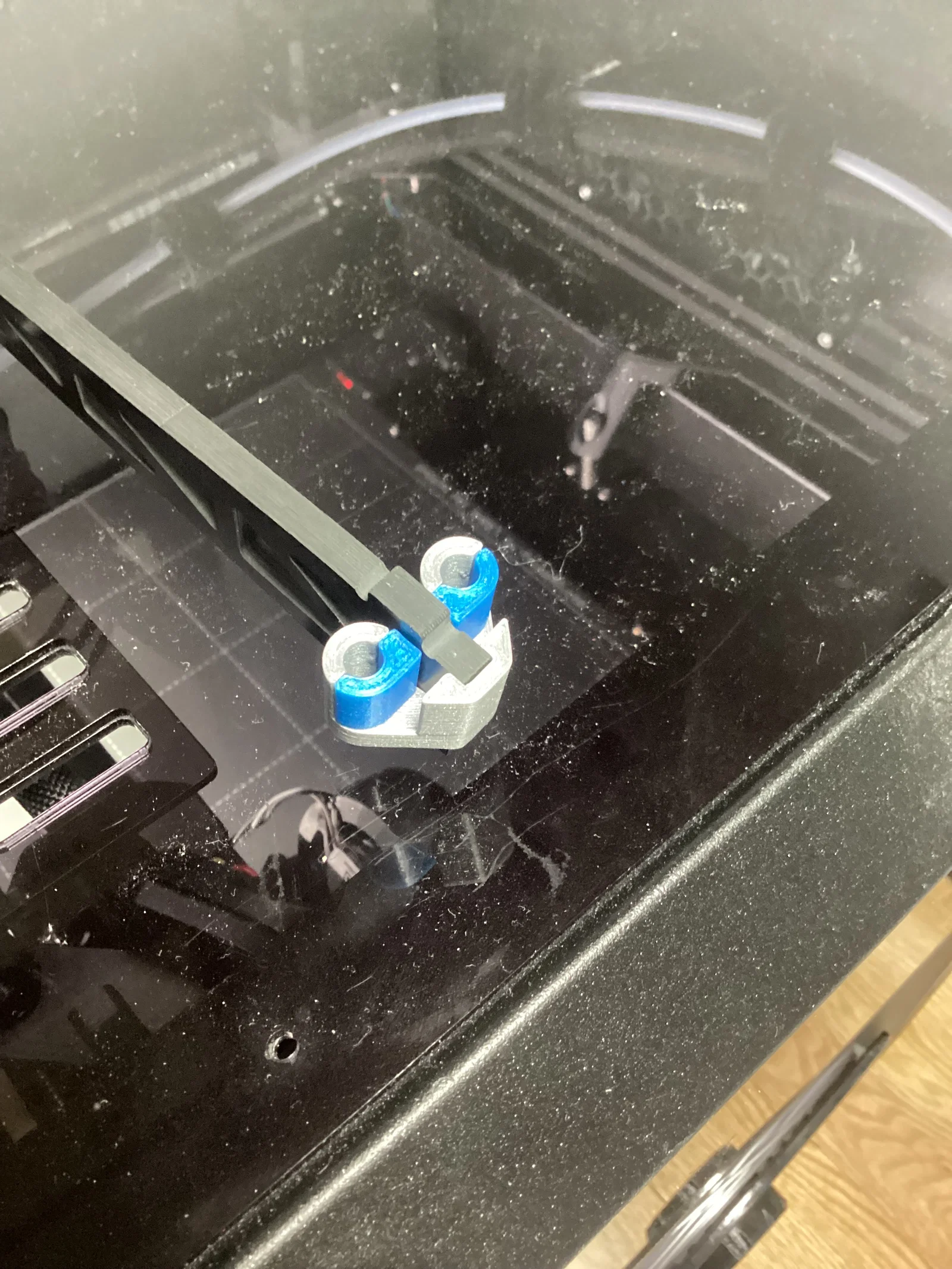

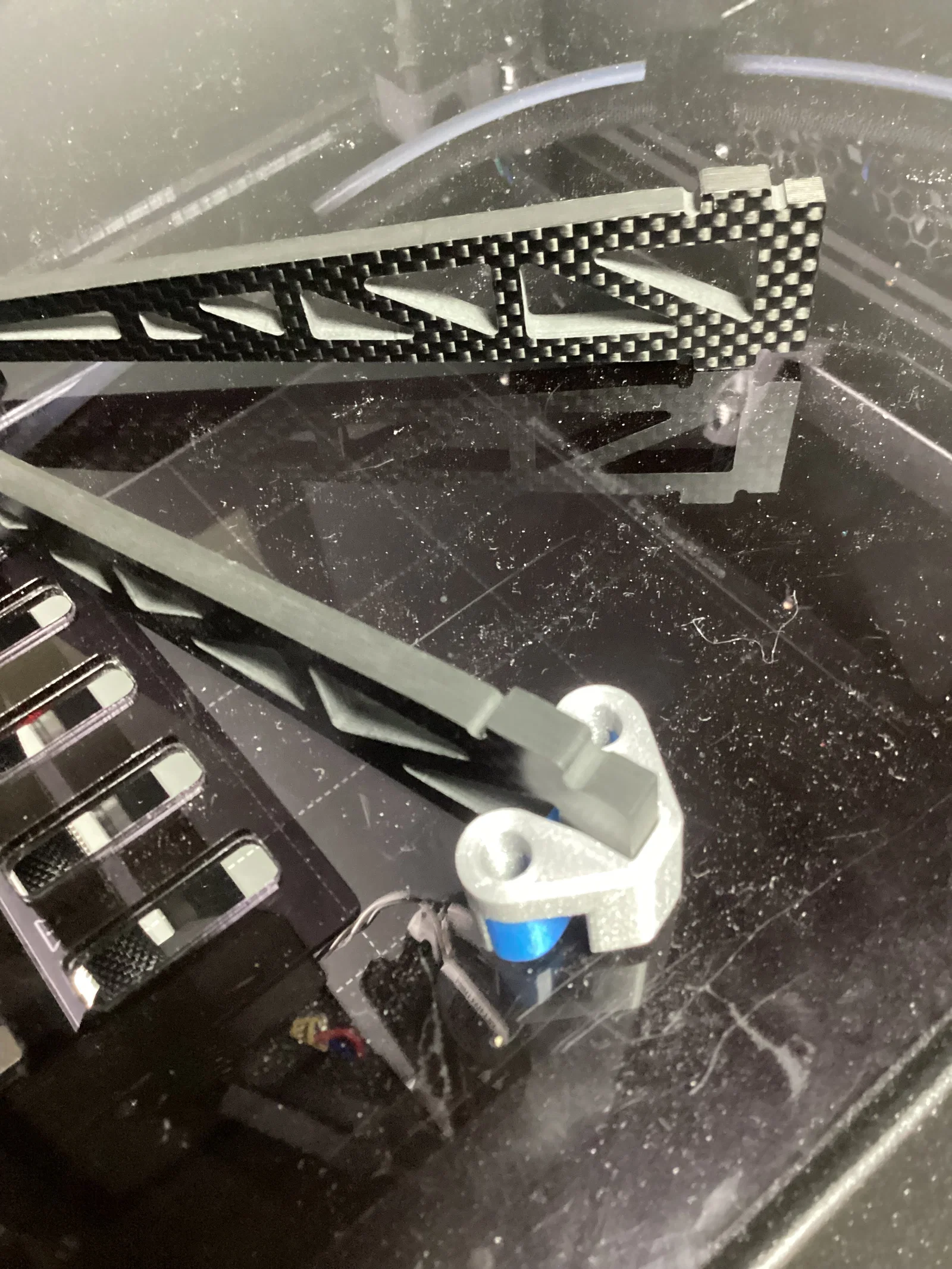

1. Đặt Brace (phần được hiển thị màu xanh) vào giữa các giàn khung để các trụ đỡ (standoff) giữ không cho cánh tay rơi khỏi phần dưới của khung như trong hình minh họa.

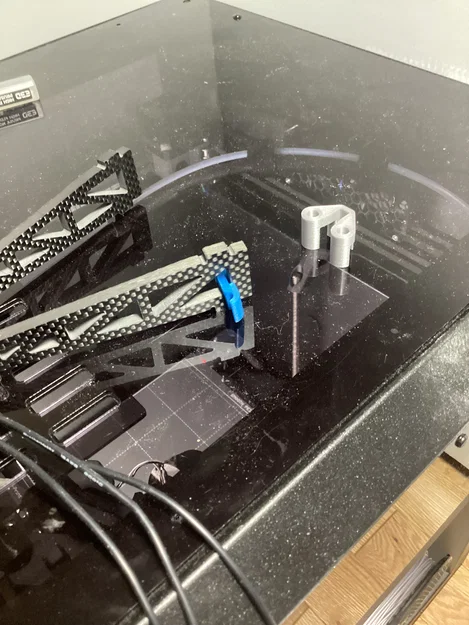

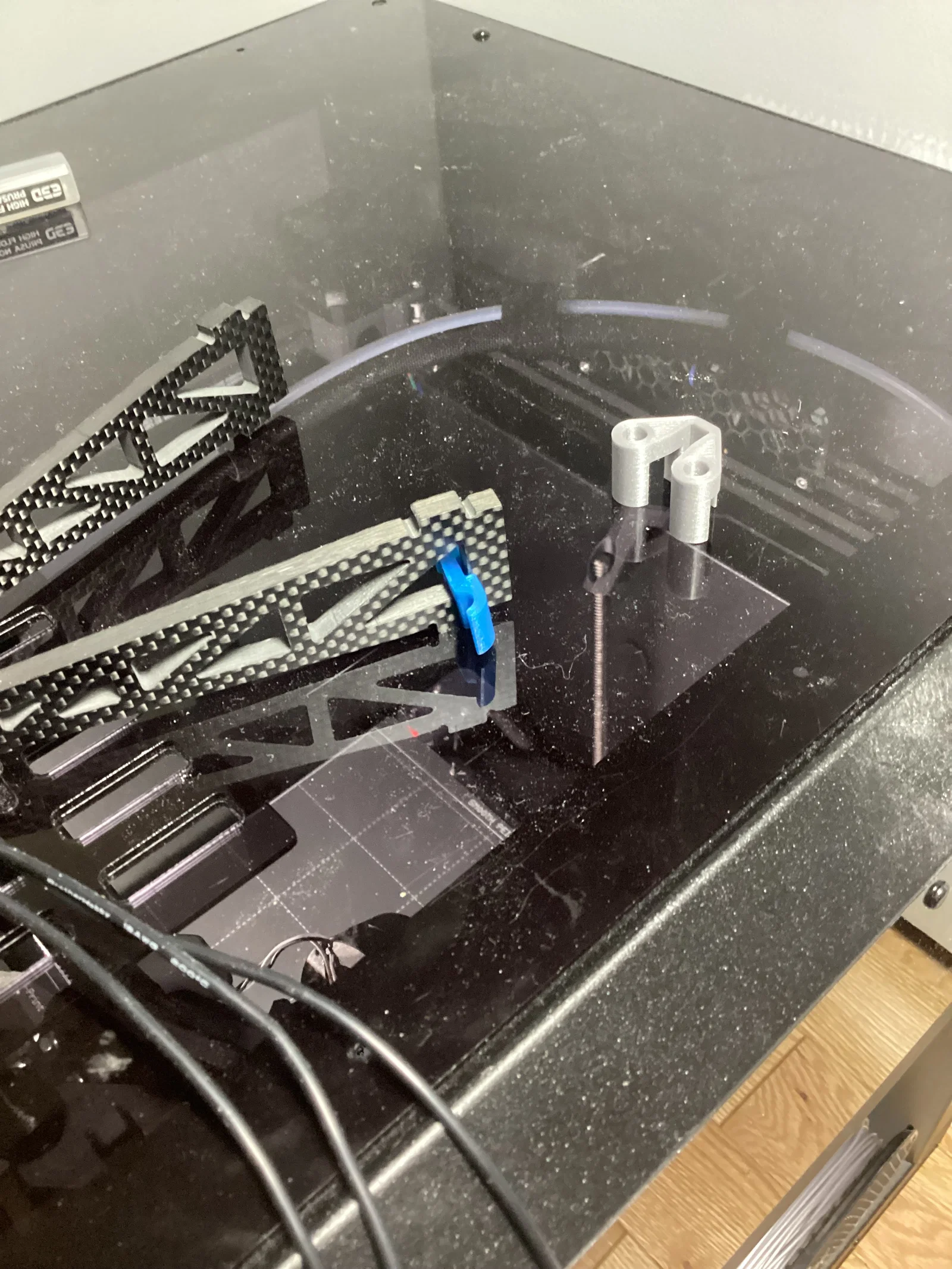

2. Đặt Lock lên phía trên và nhấn xuống cho đến khi mặt dưới của nó nằm phẳng với tấm đáy.

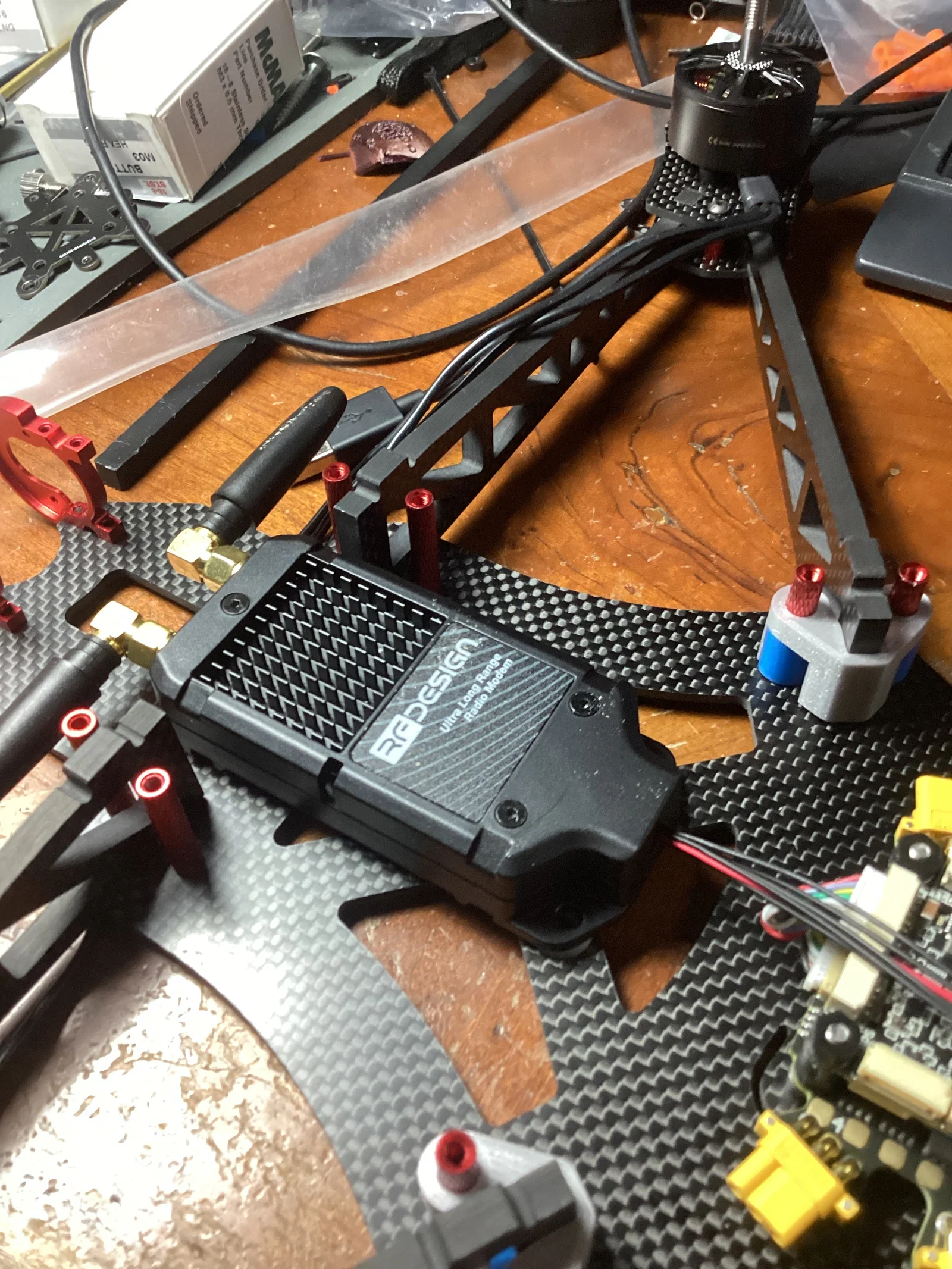

Ngàm gắn RFD900x

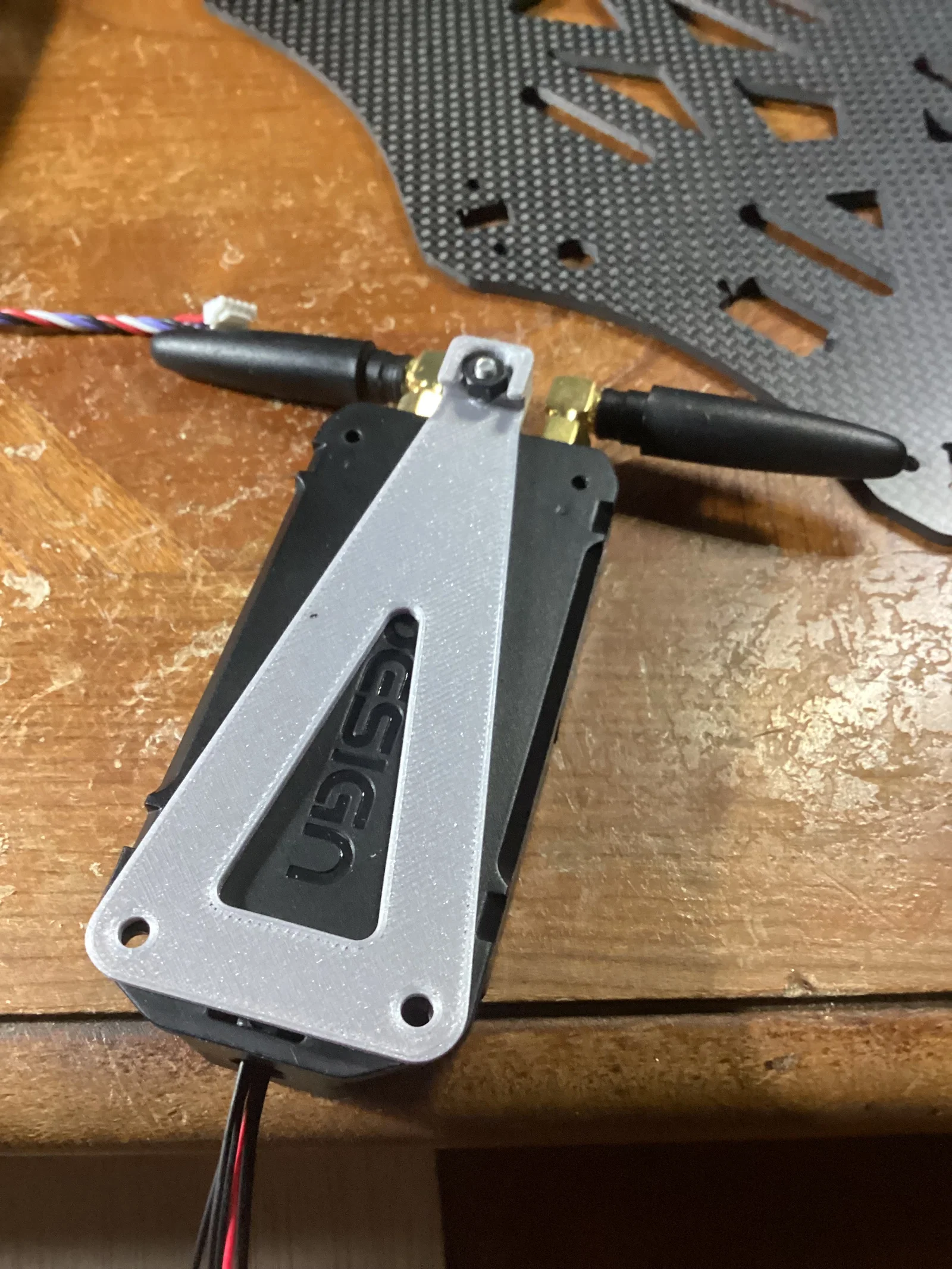

1. Sử dụng ốc M3 10mm, luồn qua lỗ đơn giữa hai đầu nối SMA trên vỏ hộp xuống và xuyên qua đỉnh của tam giác.
2. Cố định bằng đai ốc M3.
3. Móc ngàm vào khe hở hình chữ nhật trên tấm khung dưới.
4. Căn chỉnh các lỗ phía sau (lỗ gắn Aft 30x30 trên khung) và cố định hai lỗ trên vỏ Modem bằng ốc M3 10mm và đai ốc M3.
