Tay thay thế cho ngàm gắn Quad Lock Out Front
Cánh tay thay thế cho ngàm gắn xe đạp Quad Lock Out Front. Thiết kế được tối ưu để khớp chặt vào chốt cũ mà không cần tháo chốt gốc, cần sử dụng thêm ốc cấy nhiệt M4 x 8. Khuyên dùng nhựa PETG để in.
Mô tả

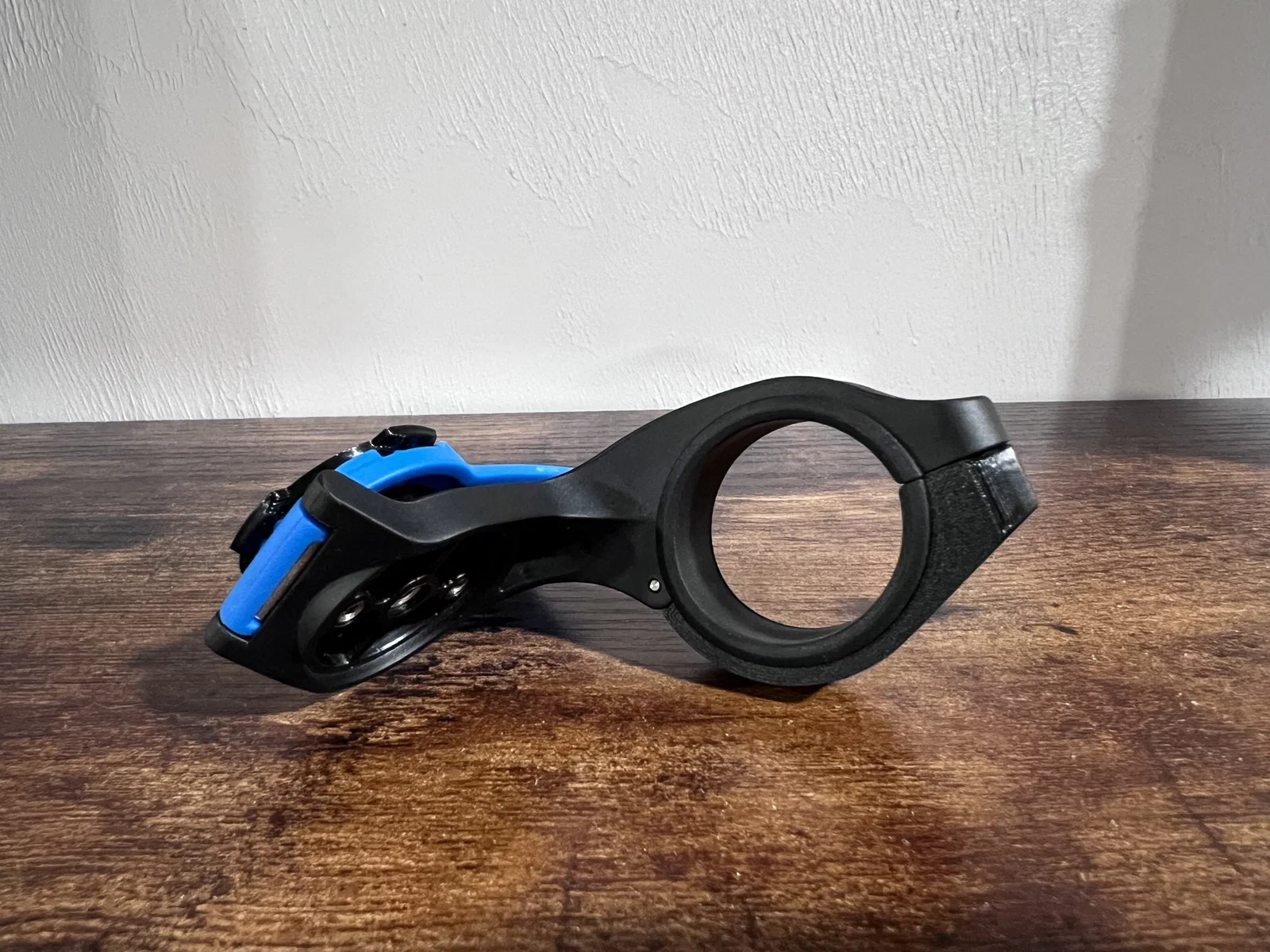

Phần nửa dưới của cái kẹp ghi-đông Quad Lock của mình bị gãy ngay chỗ chốt kết nối sau một cú té. Mình đã thiết kế cái này để thay thế cho nó.
Vì mình không thể nào tháo được cái chốt cũ nối hai nửa của kẹp gốc ra, nên mình đã thiết kế cánh tay thay thế này để nó có thể khớp thẳng vào cái chốt hiện có. Bạn sẽ cần phải dùng một chút sức để gắn nó vào vì mình thiết kế kiểu cho nó khít chặt luôn.
Cần thêm một con ốc cấy nhiệt (heat set insert) M4 x 8 (https://amzn.to/4doOzOK).
Mình in bằng nhựa PETG.
