Khớp nối mở rộng trục không dẫn điện in 3D cho Minelab Manticore

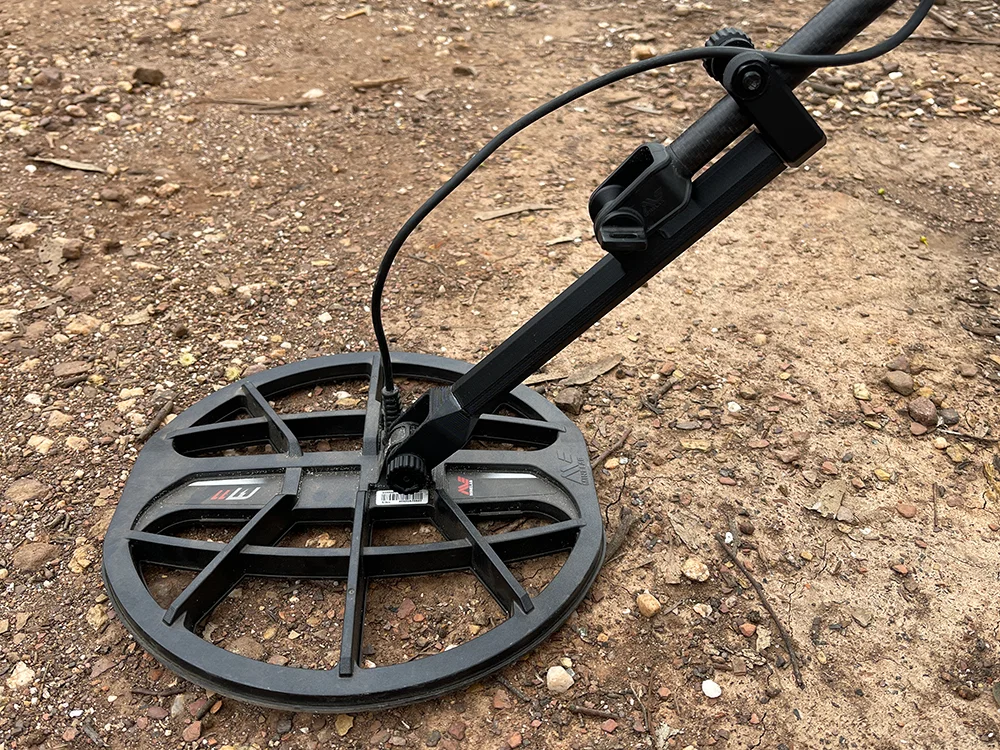

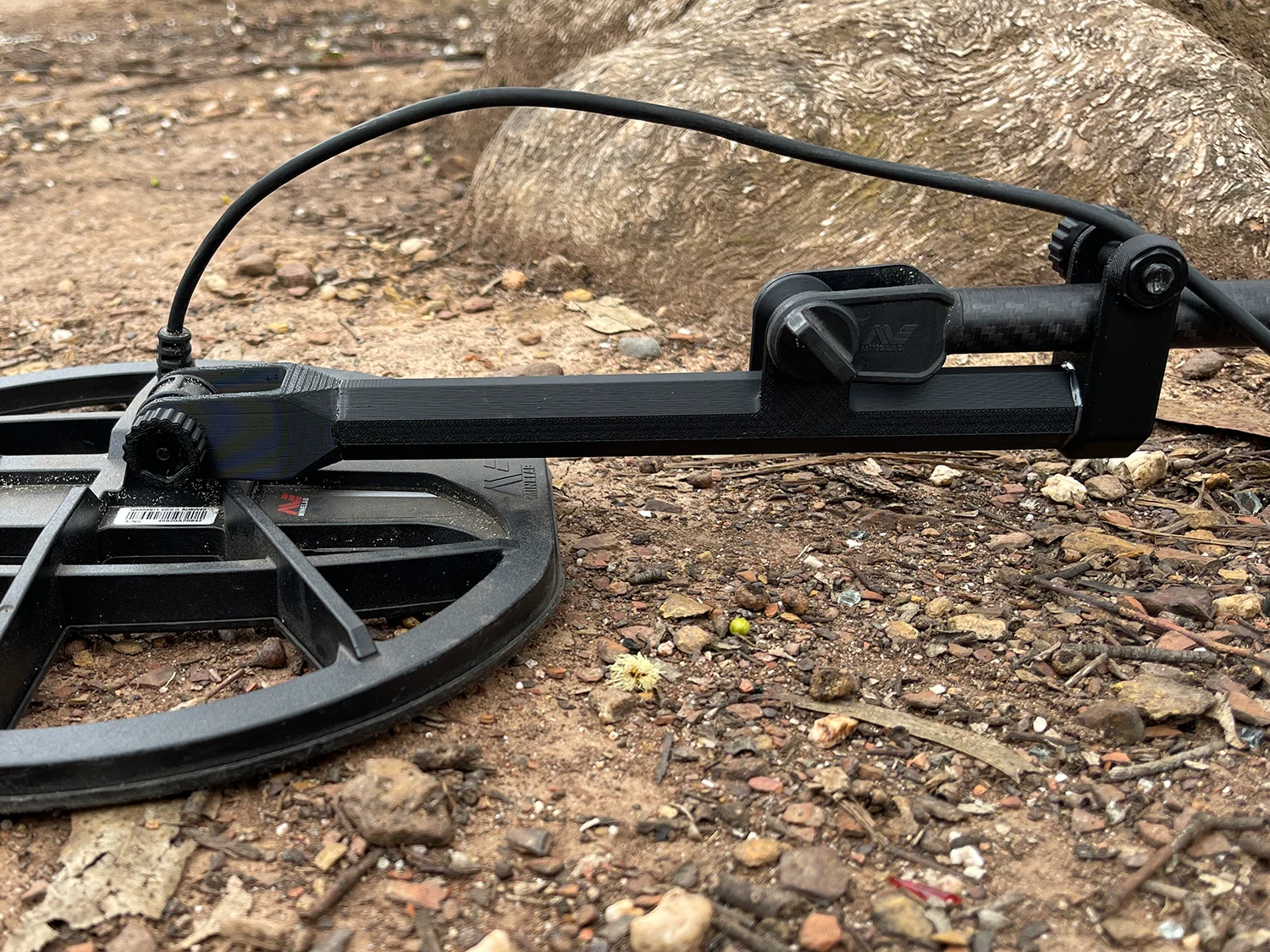

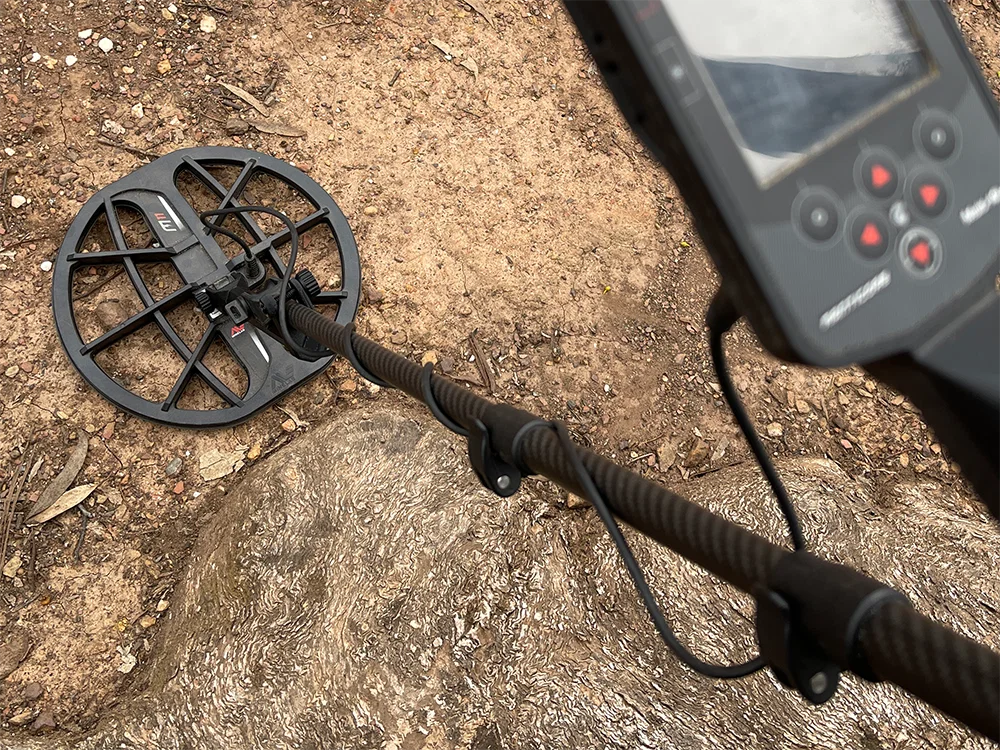

Phần mở rộng trục không dẫn điện in 3D cho Minelab Manticore được thiết kế nhằm khắc phục các vấn đề khi sử dụng trục dưới bằng sợi carbon dẫn điện bắt trực tiếp vào cuộn dây (coil). Phụ kiện này đặc biệt hữu ích cho các anh em tìm vàng, giúp giảm tình trạng bị nhiễu do va chạm khi đặt trục nằm ngang sát coil trong lúc đào mục tiêu. Ngoài ra, nó còn rất hiệu quả khi dò tìm ở địa hình đá gồ ghề, nơi coil thường xuyên va chạm hoặc bị xoay so với trục. Sản phẩm được chia làm ba phần để tối ưu hướng in 3D, giúp tăng độ bền và tránh tình trạng tách lớp khi sử dụng.

Bạn sẽ cần mua thêm 2 bộ bu lông và đai ốc lục giác nylon M8 kích thước 40mm.

Cho mỗi bộ lắp ráp, bạn cần in 3D: 1 phần mở rộng trục, 1 cái kẹp (clamp), 1 khớp nối (clevis) và 2 bánh răng vặn (thumbwheels). Để lắp ráp, hãy dán khớp nối vào phía trước của phần mở rộng trục (tốt nhất là dùng keo epoxy) - thiết kế chỉ khớp theo một chiều để tránh lắp sai. Dán phần kẹp vào phía sau trục mở rộng, đảm bảo cùng hướng với khớp nối (hướng lên trên). Đặt các đai ốc M8 vào các hốc của khớp nối và kẹp, sau đó lắp hai bu lông 40mm vào các bánh răng vặn. Bạn có thể dùng keo epoxy để cố định bu lông và đai ốc, nhưng cẩn thận đừng để keo dính vào ren. Gắn cụm trục mở rộng vào trục dưới của Manticore, xỏ bu lông zin qua khớp nối rồi siết chặt. Vặn một bộ bu lông/bánh răng qua kẹp phía sau và siết vừa tay (tránh siết quá chặt), bộ còn lại dùng để gắn coil ưa thích của bạn vào khớp nối in 3D. Chúc mọi người đi dò tìm vui vẻ!
