Kệ Đựng Thimble Xếp Chồng (Modular & Fusion360)

Có bạn đã yêu cầu mình thiết kế một hệ thống kệ đựng thimble (cái đê khâu) dạng mô-đun có thể xếp chồng lên nhau, nên đây là thành quả nhé. Ý tưởng là in các mô-đun rồi xếp chồng chúng theo thứ tự bạn muốn, mình cũng đã làm các biến thể đặc biệt cho phần đáy và phần đỉnh.

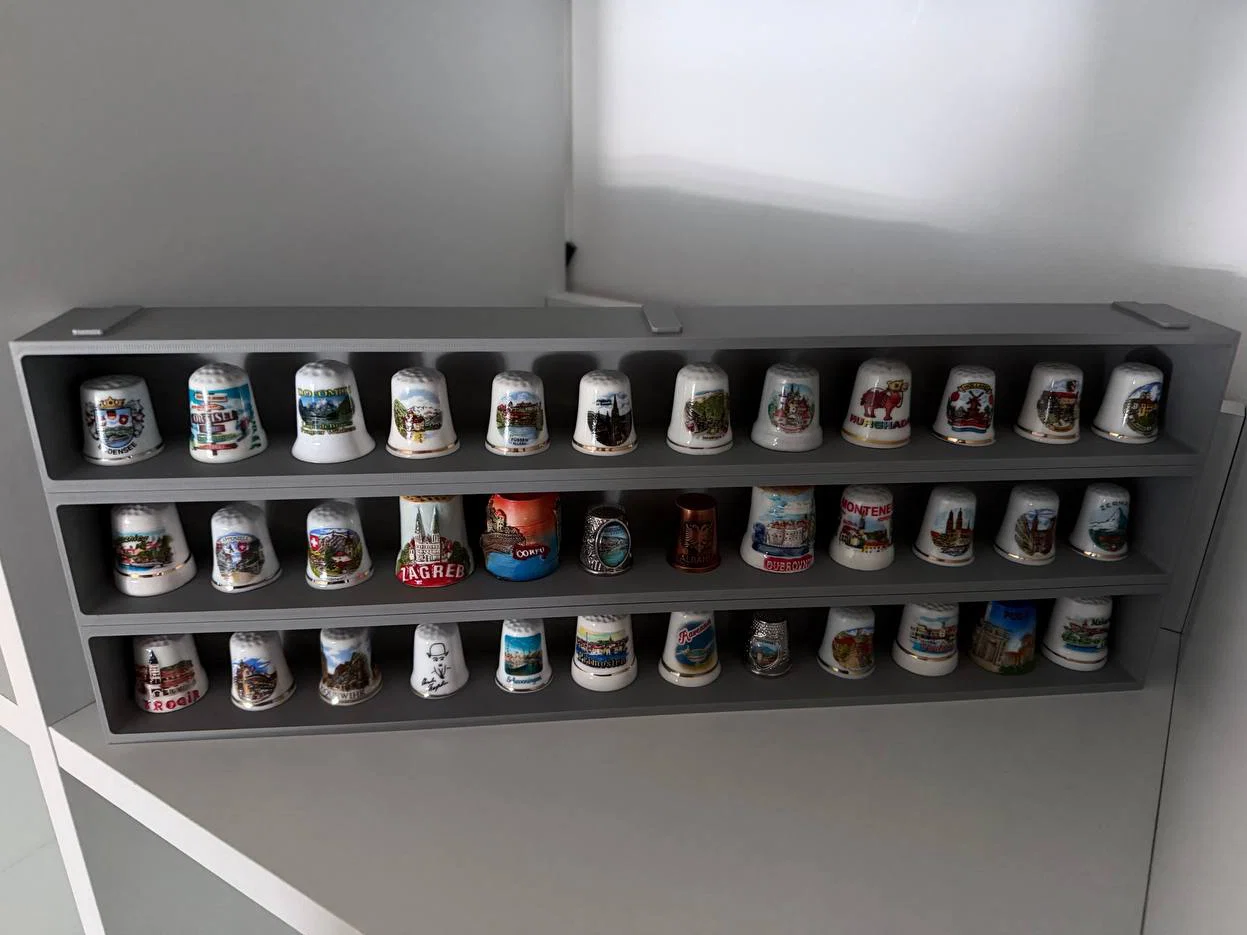

Có một phiên bản dành cho máy in phổ thông chứa được 9 cái thimble mỗi hàng và một bản cho máy in khổ lớn chứa được 12 cái mỗi hàng.

Có 3 biến thể mô-đun:

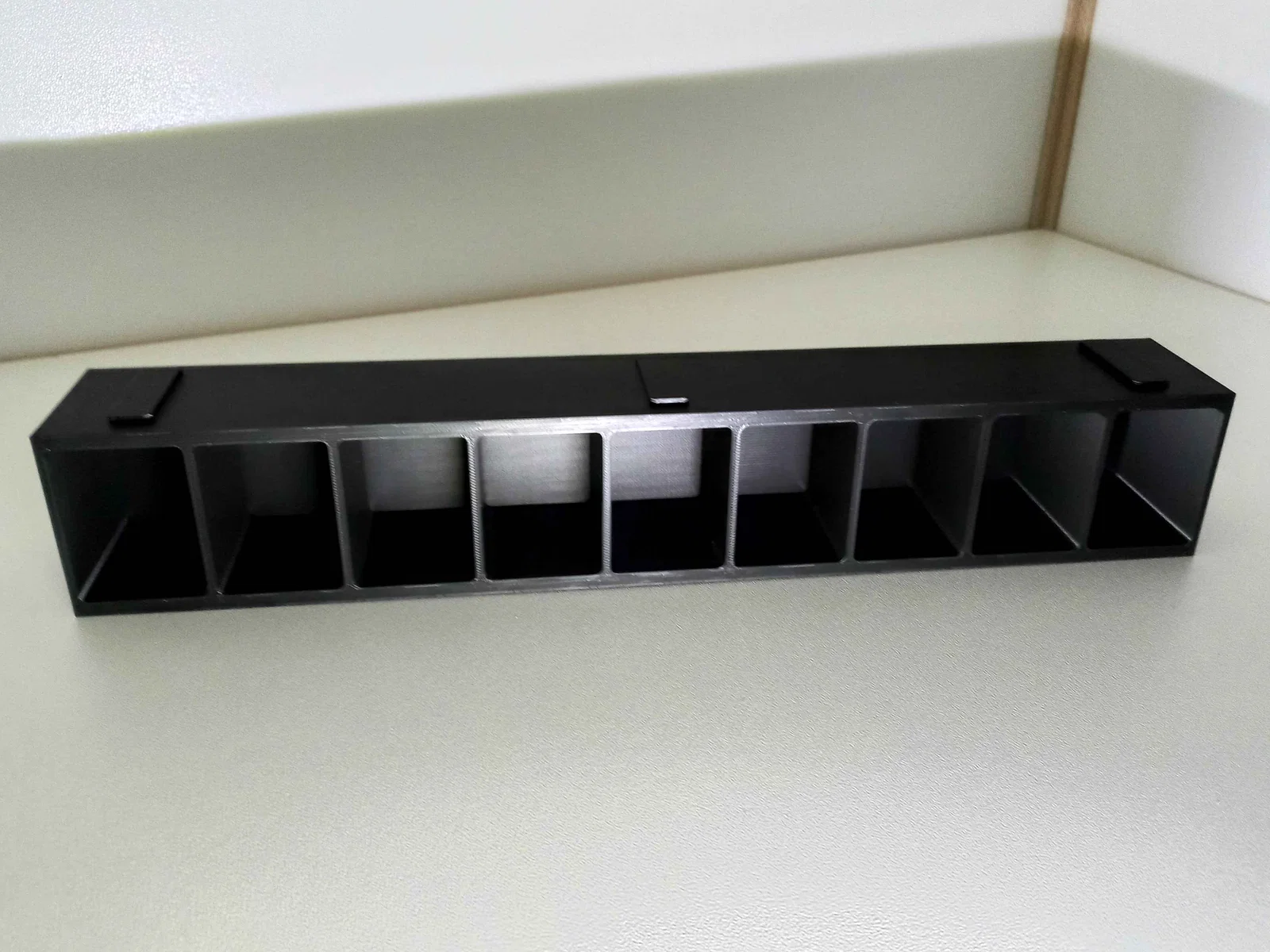

• m1 - ngăn (cells): mỗi thimble được đặt trong một ô/ngăn riêng biệt.

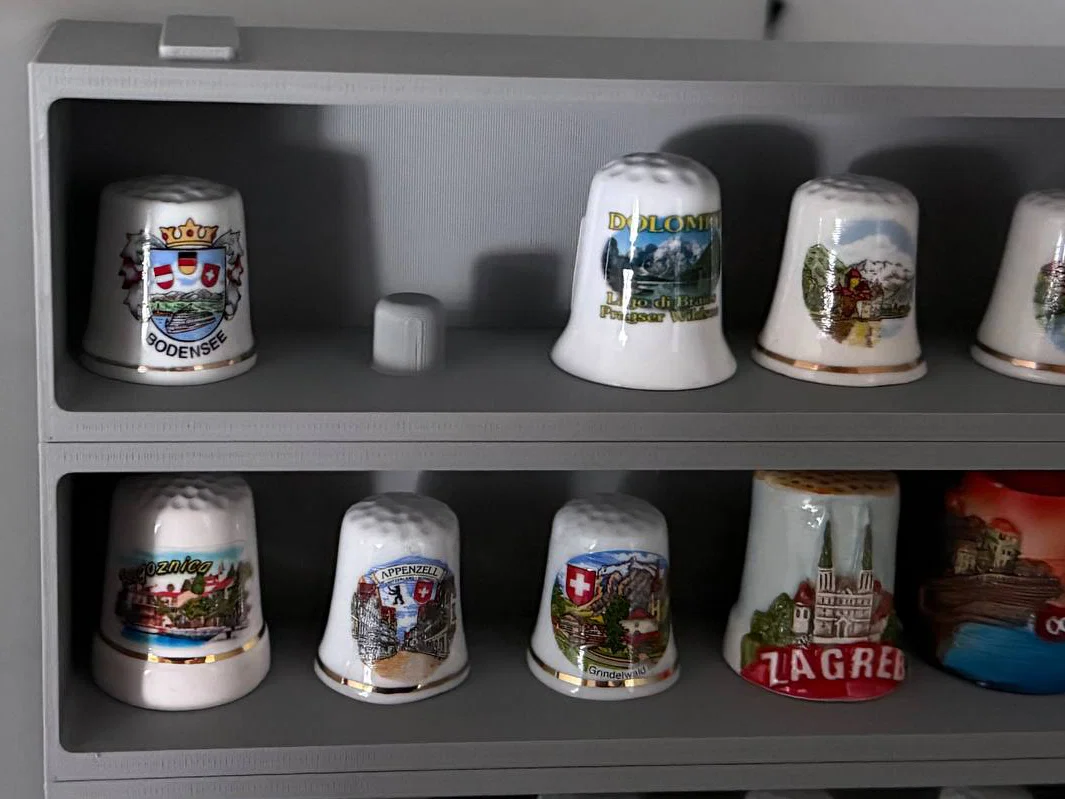

• m2 - chốt (pin): mỗi thimble có một chốt để đặt lên nhưng không có vách ngăn.

• m3 - trống (empty): chỉ là kệ trống để bạn để thimble tùy ý.

Với mỗi biến thể, đều có 3 mẫu phụ để đặt ở dưới đáy, trên đỉnh hoặc ở giữa.

Mình có đính kèm file Fusion nếu bạn muốn xem cách thiết kế, vọc vạch thông số hoặc đơn giản là muốn chỉnh sửa mô hình dễ dàng hơn.

Thông tin in ấn:

• In tất cả các chi tiết trên bề mặt phẳng nhất (phần lưng) và đặt chéo trên bàn in.

• Sử dụng hỗ trợ (tree supports) cho các khớp nối và các chốt (đối với biến thể dạng pin).
