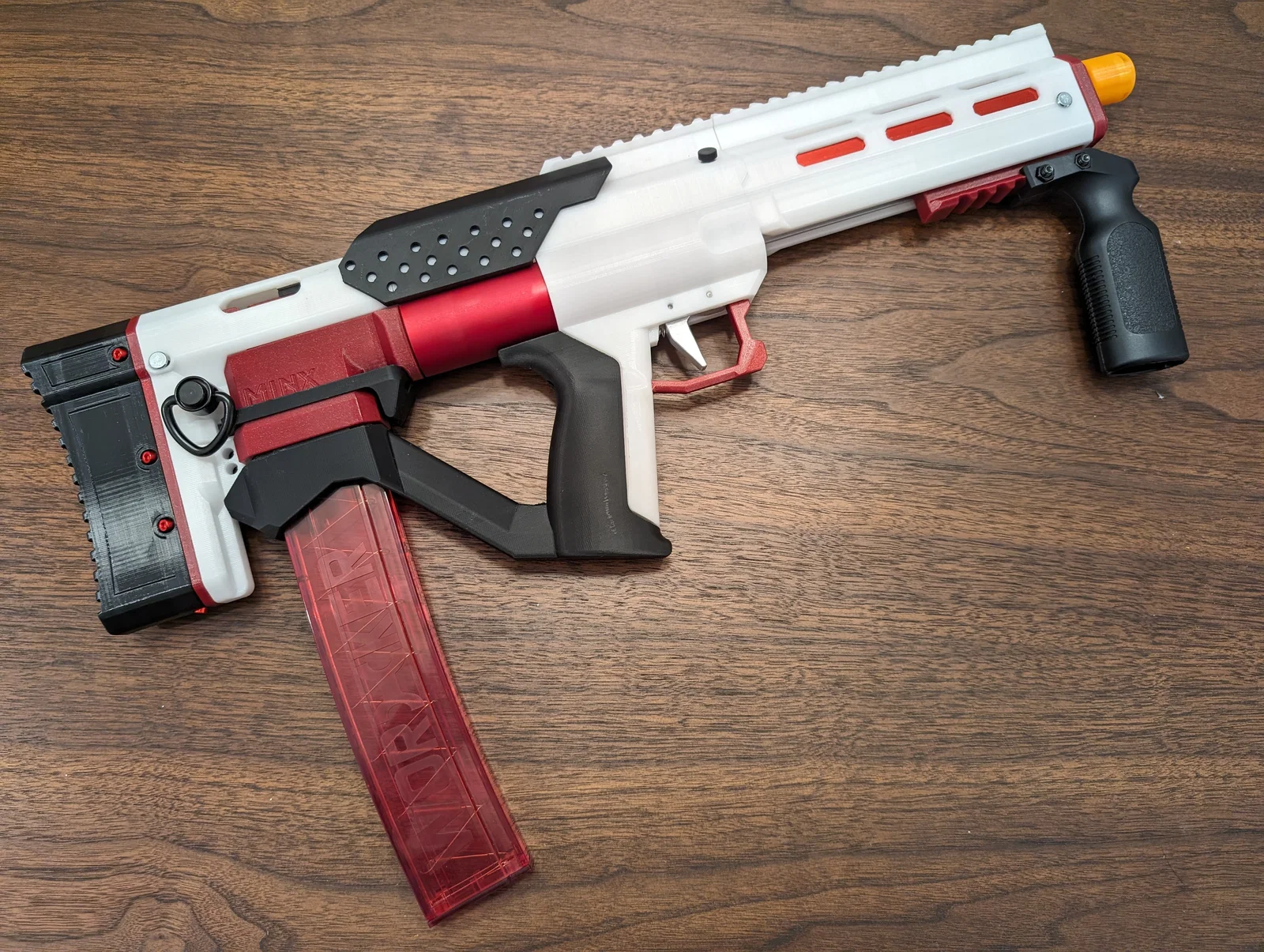

Báng Ergo Lynx/Minx/Lonx 2.1 có khe QD, thiết kế cho TPU

Cập nhật 23/05/24 - Thêm một phiên bản plate gắn (attachment plate) khác với độ fit lỏng hơn cho đai ốc (hex nuts).

Thiết kế riêng để dùng với một butt-plate TPU mềm/dẻo. Một vấn đề lớn mình gặp với các lựa chọn ergo stock khác cho Lynx là chúng thường chỉ bắt bằng vài con ốc theo một đường thẳng ngay giữa. Nếu bạn dùng butt-plate mềm, lực tì ngang ở vai có thể làm nó bị vênh và khiến butt-plate lắc qua lắc lại. Cảm giác dùng khá khó chịu, nhất là khi lên lò xo nặng; nhìn cũng không đẹp khi mép bị cong hất ngược lên.

Ergo stock này chuyển hình học gắn in-line sẵn có sang kiểu bắt dọc theo mép của plate thay vì bắt giữa. Việc này làm được nhờ một attachment plate nằm kẹp giữa stock và chính butt-plate. Ngoài bộ ốc phần cứng Lynx 2.1 tiêu chuẩn, bạn sẽ cần:

7 - đai ốc m3

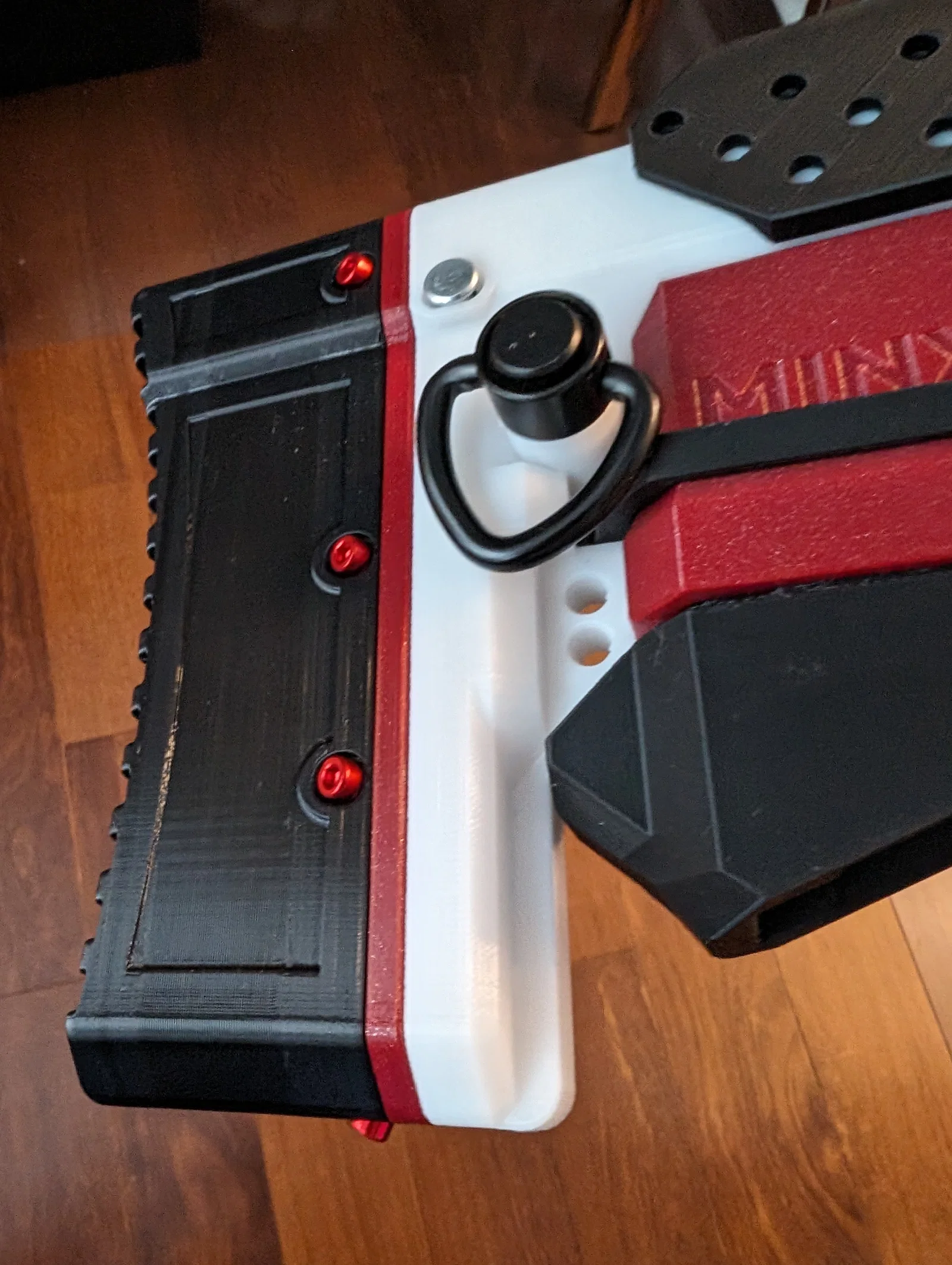

7 - ốc m3x6mm, mình dùng socket head. Mấy con này sẽ lộ ra ngoài, nên bạn có thể chọn loại đẹp (xem hình)

7 - long đền m3, không bắt buộc, nhưng tăng diện tích tiếp xúc thì rất ổn.

1 - Con ốc thường dùng để bắt butt-plate vào stock (mình không nhớ size), bạn cần thêm 1 con vì stock và plate này dài hơn.

Printing:

Tất cả file đã được canh sẵn hướng để in.

Phần stock nên in giống như Lynx bình thường. Nếu muốn chắc ăn thì thêm 1–2 perimeter cho attachment plate cũng được, còn lại cứ in như các part Lynx khác. Mình in PETG, nhưng PLA cũng ổn.

Chọn chiều dài butt-pad. Cách đo là từ phần phẳng trên cùng của plate, vị trí gần cổ bạn nhất khi tì vai. Có các biến thể 1", 1.5", 1.7" và 2"; kèm bản STEPS nếu bạn muốn tự chỉnh chiều dài. Mình khuyến nghị in 6mm phía dưới của plate ở 100% infill, vì đó là chỗ bắt ốc. Phần còn lại thì tuỳ gu TPU của bạn. Mình thích 2 perimeters, 10% gyroid infill.

Assembly:

Gắn stock theo đúng cách lắp Lynx bình thường. Cố định attachment plate vào stock giống như cách bạn vẫn gắn butt-plate Lynx mặc định. Trượt 7 đai ốc m3 vào các phần gờ nhô của attachment plate, chú ý đừng ép lực quá mạnh. Nếu bạn dùng vật liệu bridge không tốt (PETG) thì có thể cần vệ sinh/ráp lại lỗ một chút. Khi đã lắp đủ 7 đai ốc, trượt butt-plate đã chọn vào và bắt lại bằng ốc m3; dùng long đền nếu bạn có.

Mình dùng từ “butt” 9 lần trong phần mô tả này.
