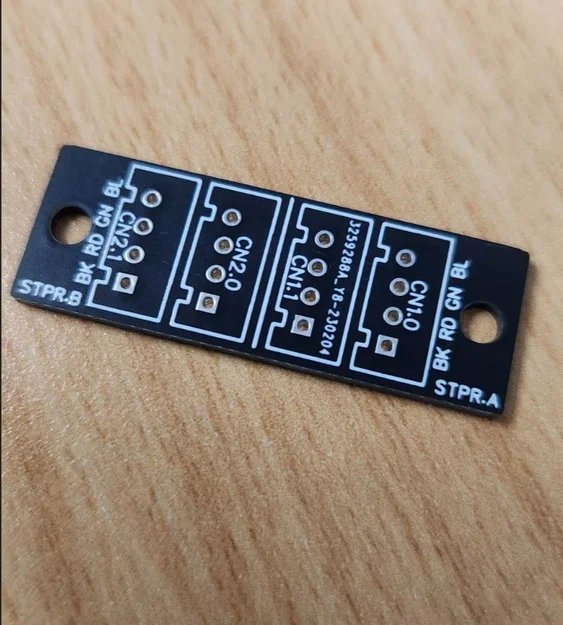

Bo mạch Breakout PCB cho Stepper Motor trục XY Voron 2.4

Đây là một bo mạch breakout nhỏ gọn dành cho động cơ bước (stepper motor) trục XY giúp việc bảo trì máy in 3D trở nên dễ dàng hơn.

Bo mạch này giúp bạn không cần phải đi dây lại qua xích dẫn cáp (drag chain) phía sau của máy in Voron 2.4 mỗi khi cần thay thế động cơ bước.

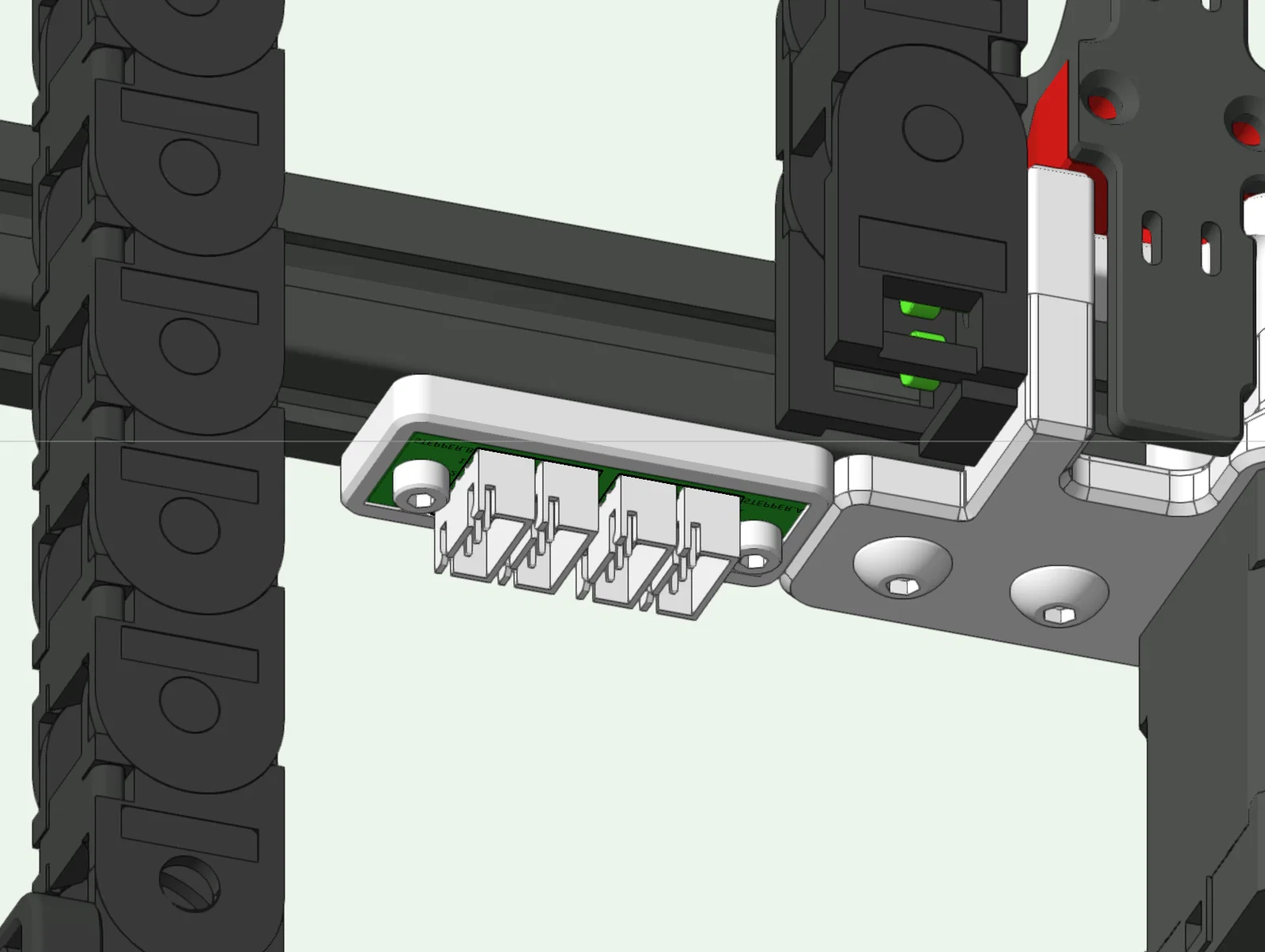

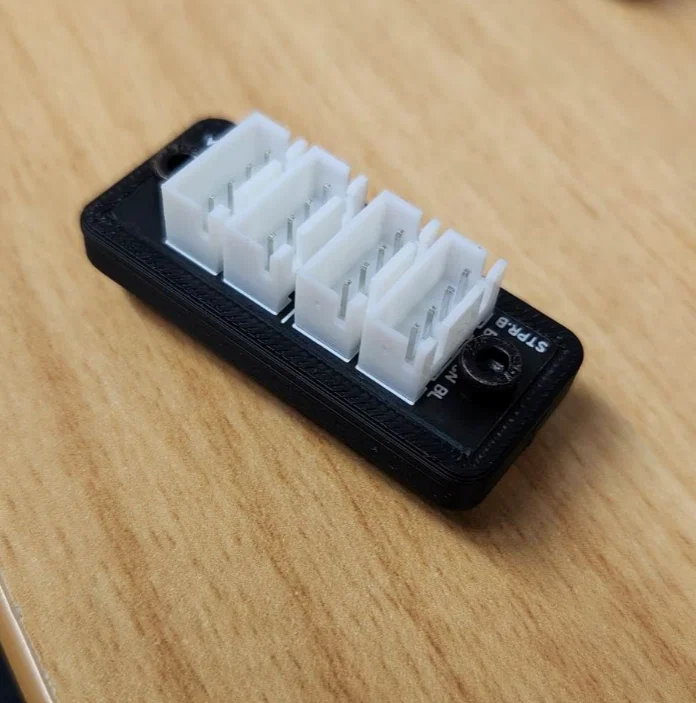

Được lắp bên dưới thanh khung gantry phía sau, bạn chỉ cần kết nối các động cơ bước bằng đầu nối JST XH 4Pin cái.

Phần cứng yêu cầu: 2x ốc M3x10 SHCS và đai ốc búa (hammer nuts).

Tôi đã đính kèm file Gerber để bạn có thể gửi cho nhà sản xuất PCB mà bạn tin tưởng.

Khuyên dùng kèm với bản mod umbilical của tôi.

Đã thử nghiệm và hoạt động tốt trên máy của tôi.
