Giá đỡ van thay thế cho thiết bị cũ

Tôi không thể tưởng tượng rằng thành phần này sẽ hữu ích cho quá nhiều người. Nhưng tôi nghĩ đây là một minh họa tốt cho giá trị của việc thiết kế các bộ phận thay thế in 3D. Việc in 3D bộ phận của riêng tôi dễ dàng và rẻ hơn nhiều so với việc cố gắng tìm một bộ phận thay thế để mua. Vì vậy, hy vọng điều này sẽ khơi dậy một số ý tưởng tương tự cho người khác.

Chúng tôi có một thiết bị đã ít nhất 20 năm tuổi nằm bên ngoài ngôi nhà của chúng tôi. Khi tôi đi sửa chữa nó, một trong những thành phần kim loại giữ van nước lại đã bị gỉ sét đến mức nó vỡ vụn trong tay tôi. Tôi tự hỏi làm thế nào tôi có thể kéo dài thêm tuổi thọ cho thiết bị vì tôi biết không có bộ phận thay thế nào có sẵn để mua. Sau đó, tôi nhận ra rằng việc thiết kế và in một cái mới sẽ khá đơn giản.

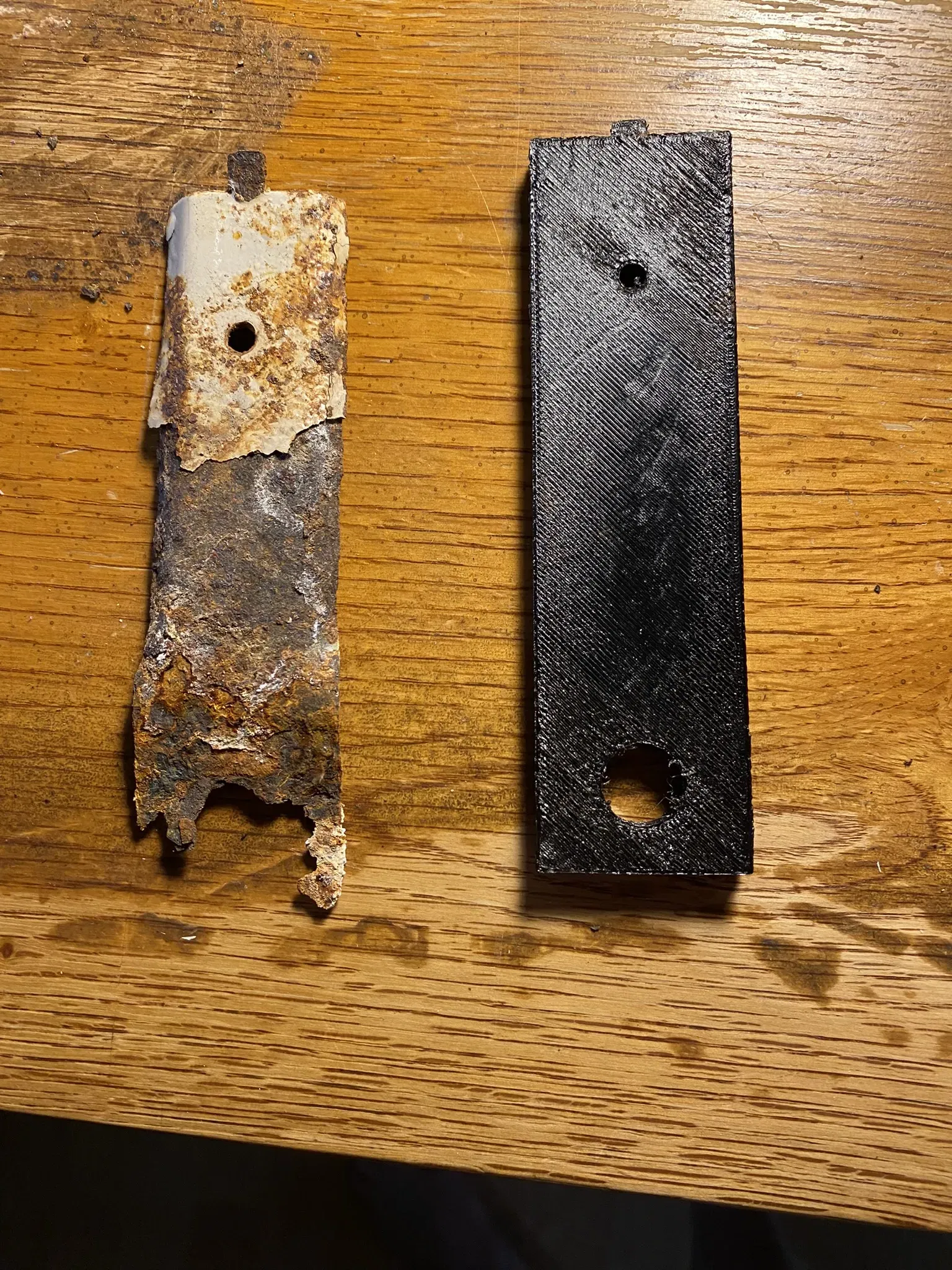

Những bức ảnh cho thấy thành phần cũ và bộ phận thay thế. Bộ phận thay thế được in bằng nylon. Tôi đã cố gắng tái tạo thành phần gốc một cách gần gũi nhất có thể. Phần khó nhất là làm cho chốt ở đầu thanh căn chỉnh chính xác với lỗ vít.

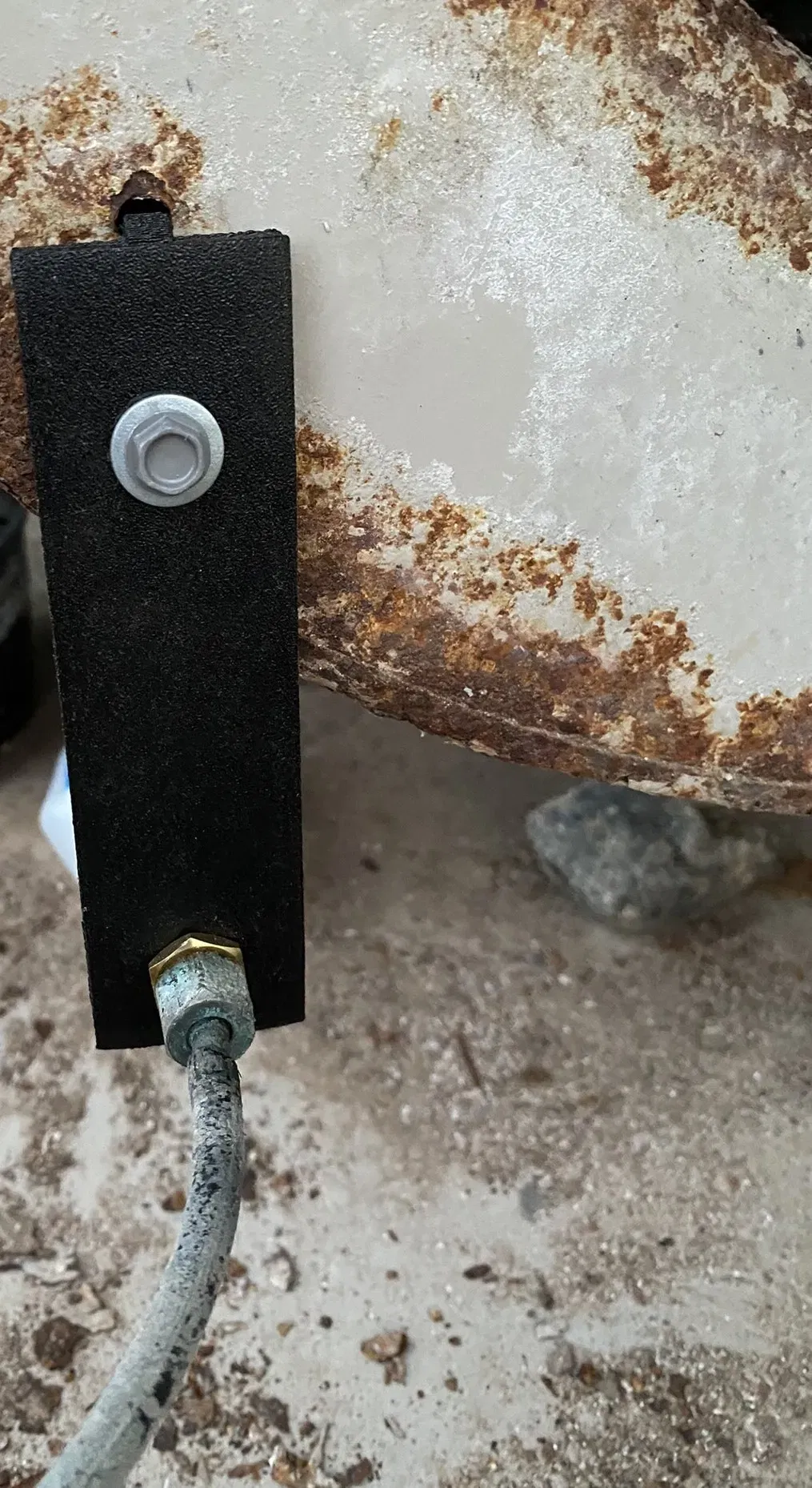

Tôi đã làm cho nó hoạt động và lắp đặt. Sau đó, tôi nhận ra rằng một thiết kế hơi khác sẽ tương đương về chức năng nhưng có độ dung sai rộng cho khoảng cách từ chốt đến lỗ vít. Thiết kế đó cũng đã được tải lên.
