Thước đo góc Miter chính xác tỷ lệ 10:1

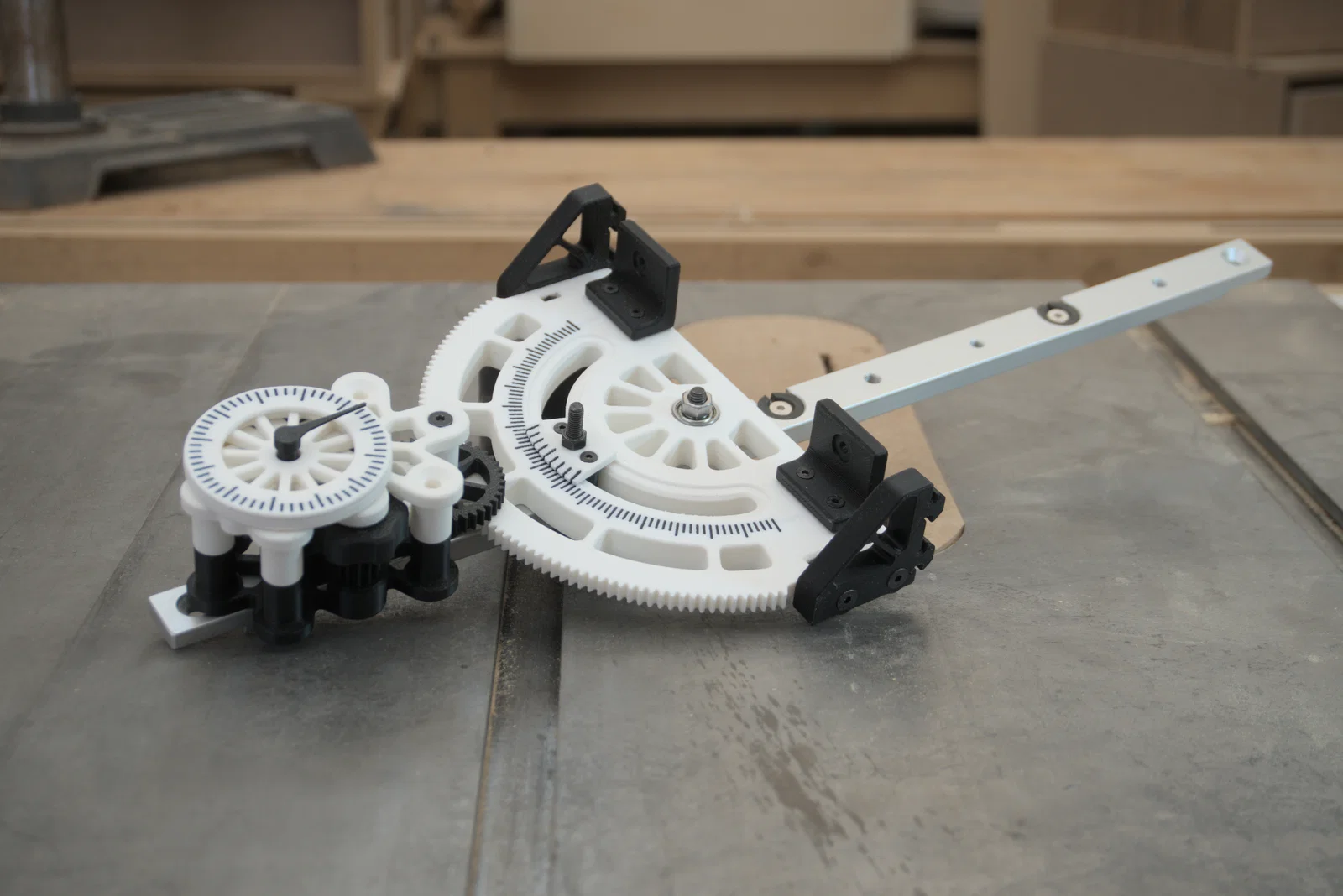

Đạt được độ chính xác tuyệt đối và khả năng lặp lại góc cắt cho các dự án nội thất và tủ gỗ tinh xảo với Thước đo góc miter dùng bánh răng chính xác này, một phụ kiện dạng module hoàn chỉnh cho bàn cưa của bạn.

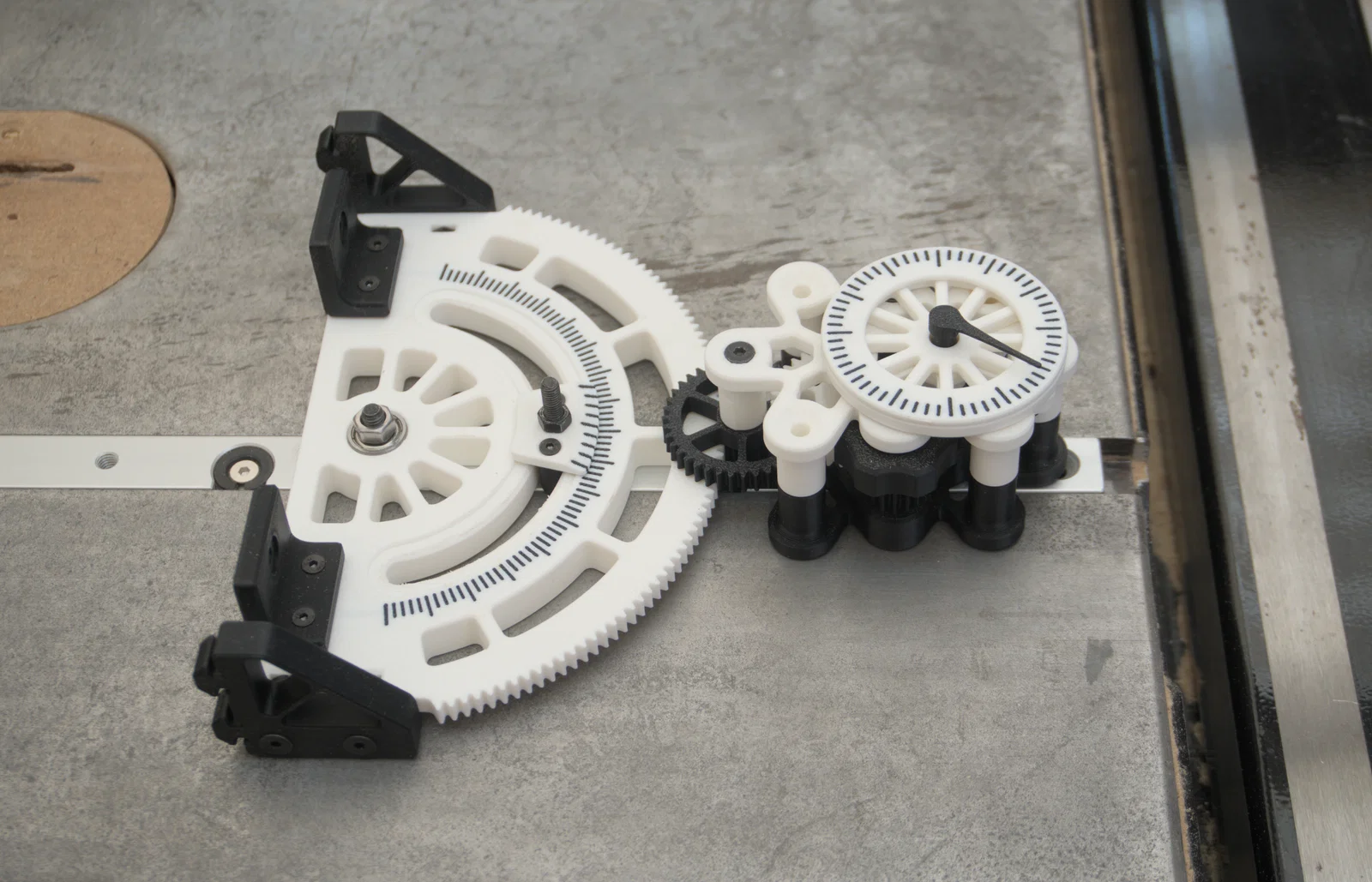

Mô hình này thay thế cơ chế khóa ma sát tiêu chuẩn bằng hệ thống truyền động bánh răng cơ khí. Nhờ tận dụng tỷ lệ truyền bánh răng 10:1 mượt mà, bạn có thể thực hiện các tinh chỉnh siêu nhỏ mà không cần phải gõ nhẹ vào thanh dẫn hướng để canh chỉnh. Thước Vernier tích hợp được tối ưu hóa cho in AMS/đa màu, các vạch dấu có độ tương phản cao được in chìm vào chi tiết nên không bao giờ bị mòn hay bong tróc.

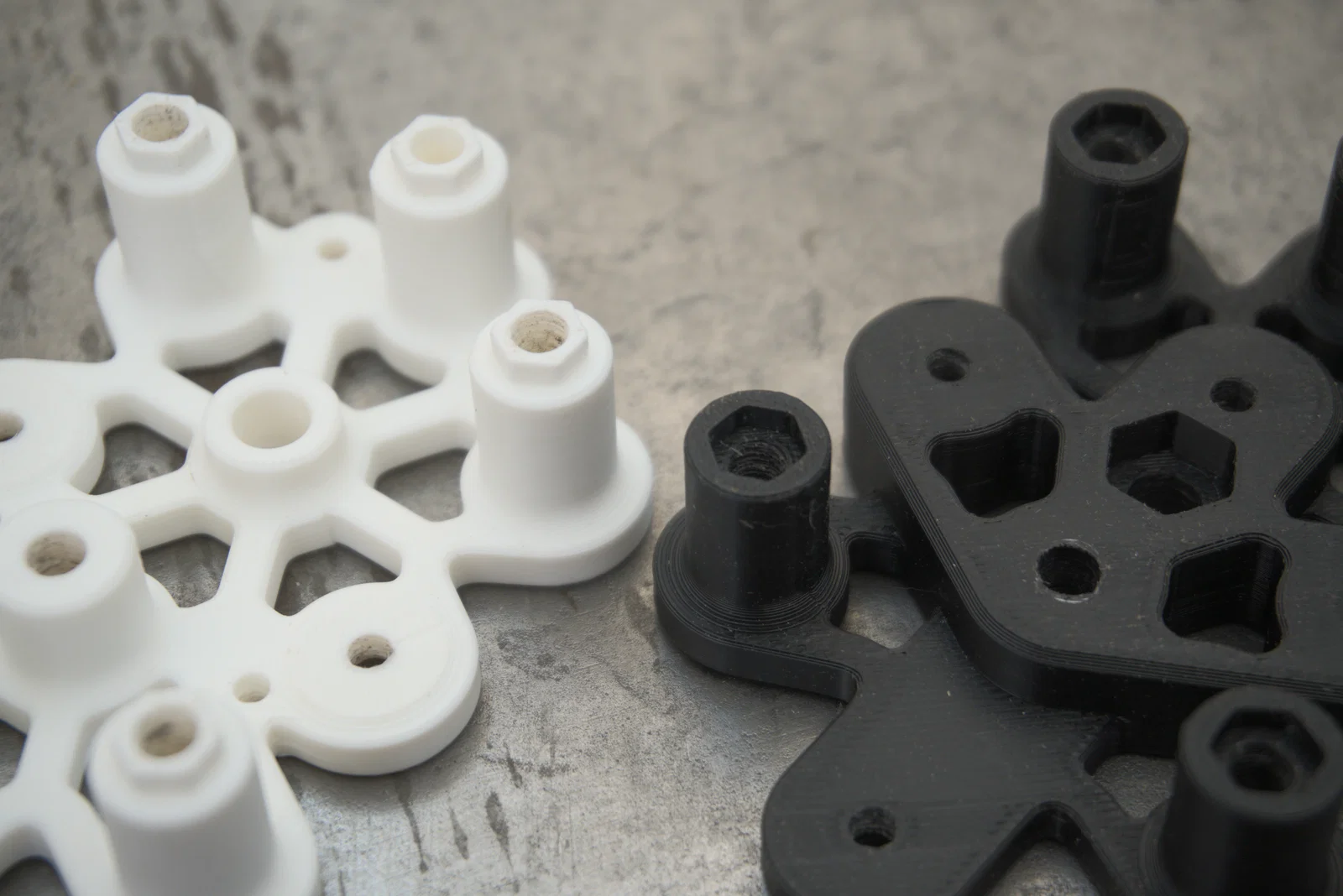

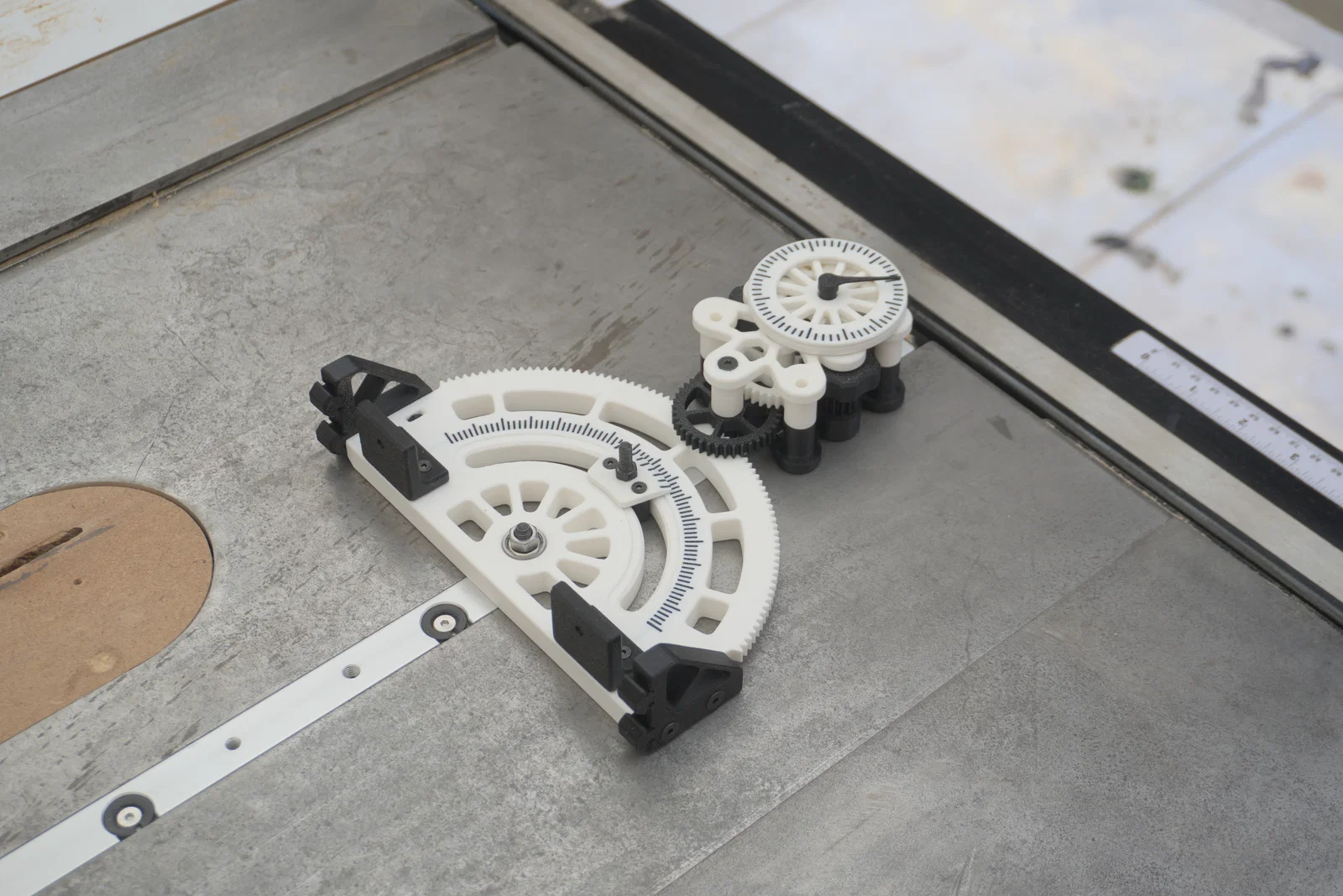

Hệ thống lắp đặt dạng module cho phép bạn thay đổi các giá đỡ để phù hợp với nhiều cấu hình nhôm định hình khác nhau, giúp bạn xây dựng thanh dẫn hướng chính xác theo nhu cầu (cũng như khả năng tích hợp trong tương lai với chặn phôi in 3D của tôi).

Thông số kỹ thuật chính:

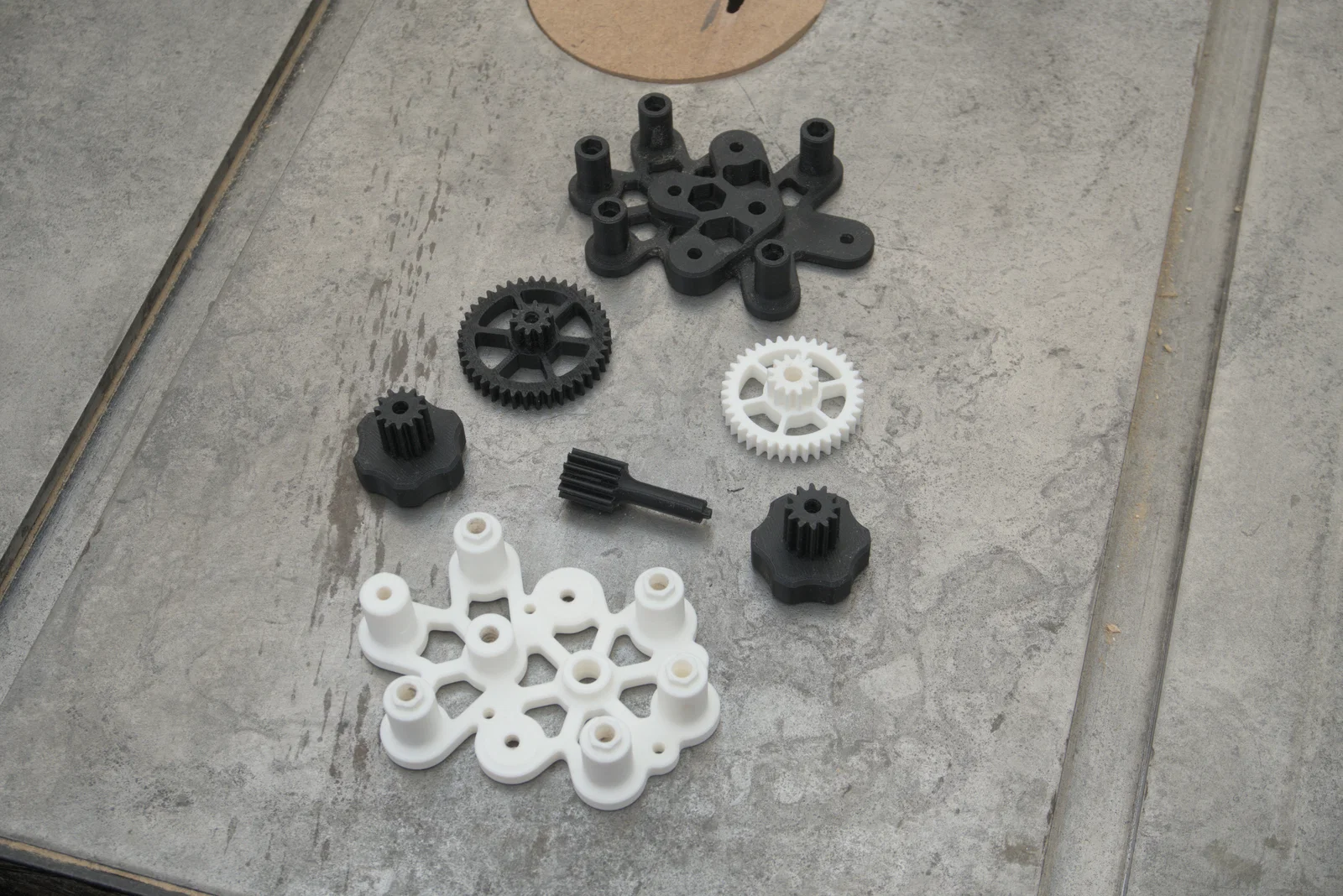

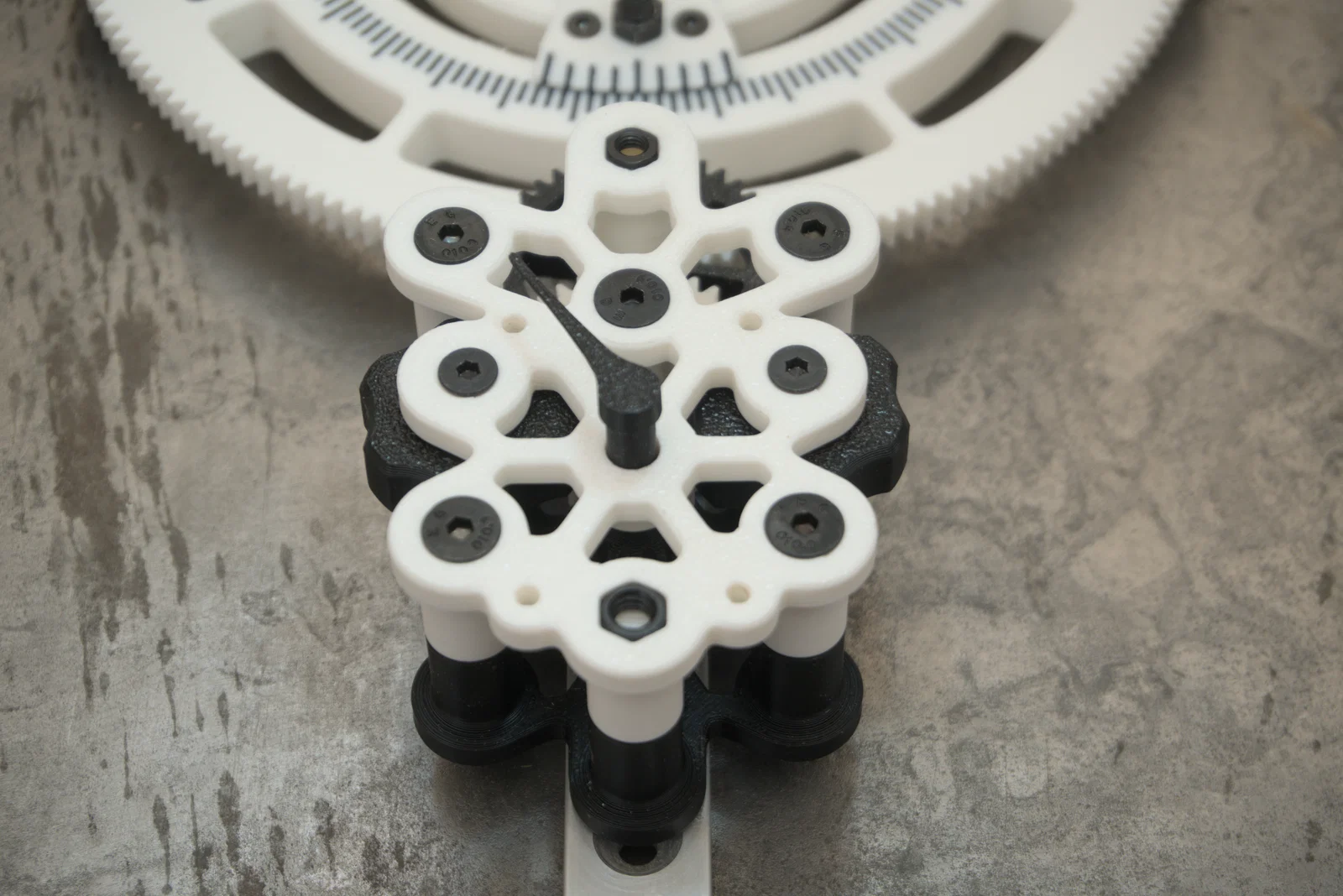

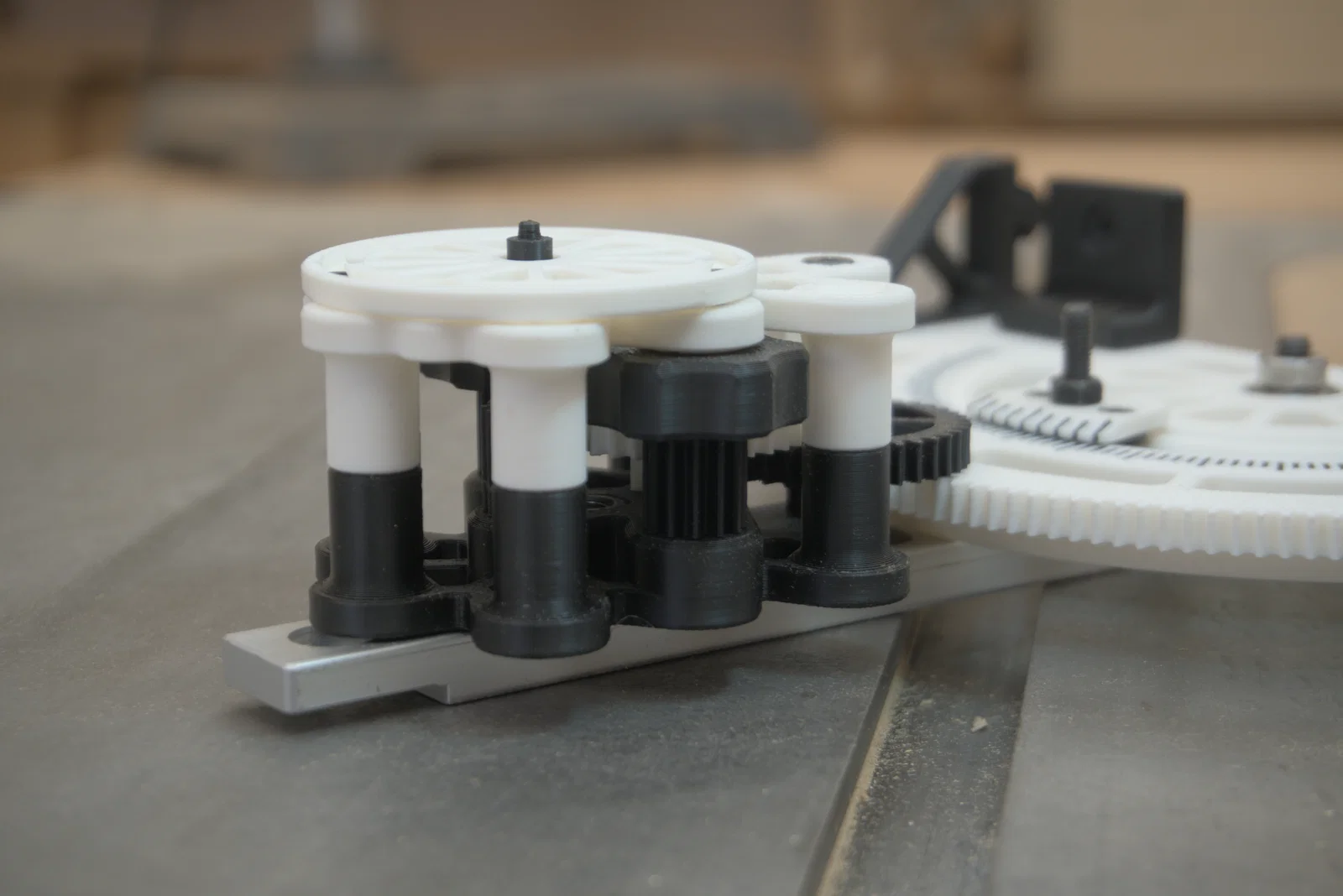

• Hệ thống bánh răng kép 10:1: Sử dụng hệ thống bánh răng thẳng hai tầng (số răng 40/12 và 36/12) được thiết kế đặc biệt để in FDM ổn định mà không làm giảm lợi thế cơ khí. (Module 1mm với đầu phun 0.4mm)

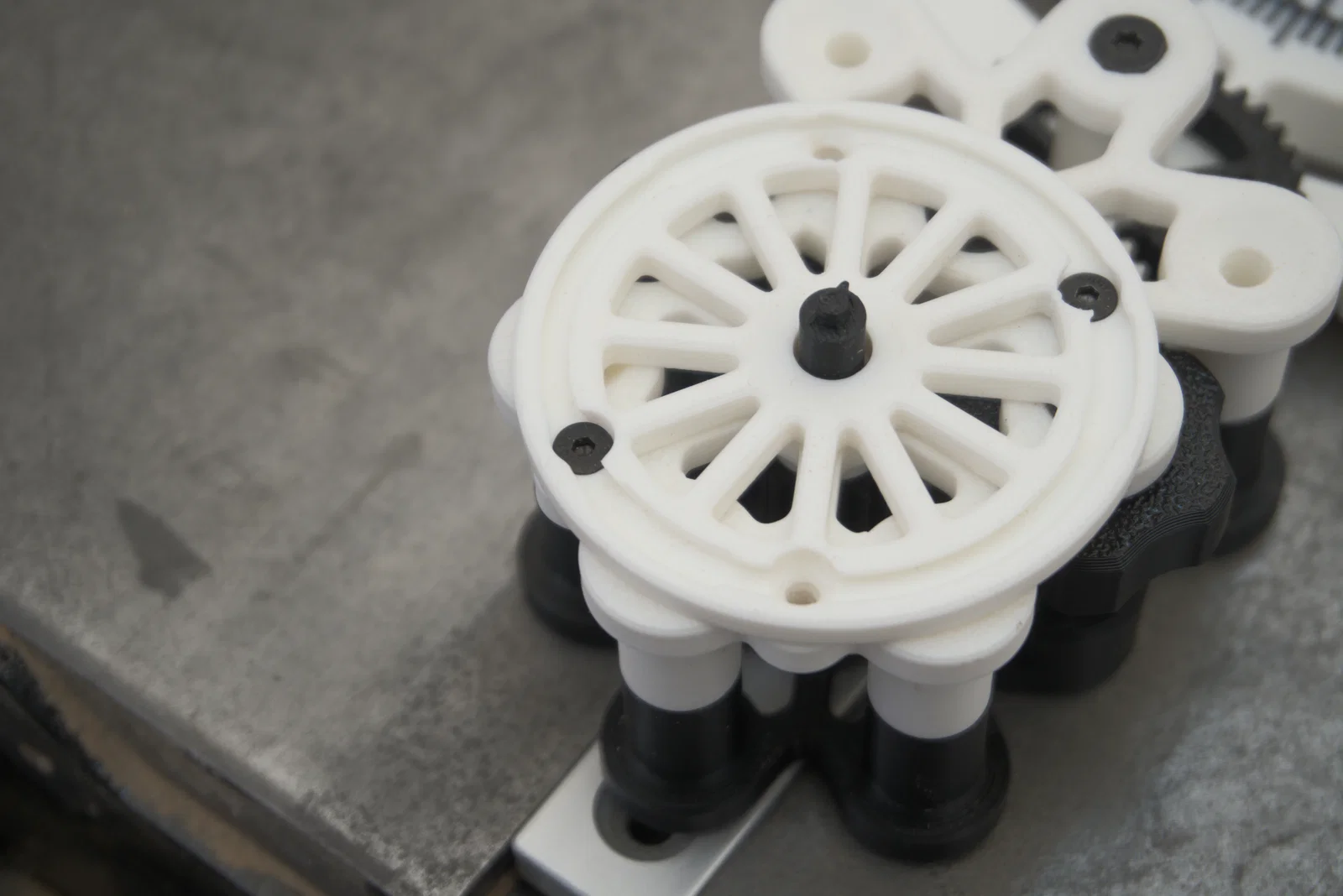

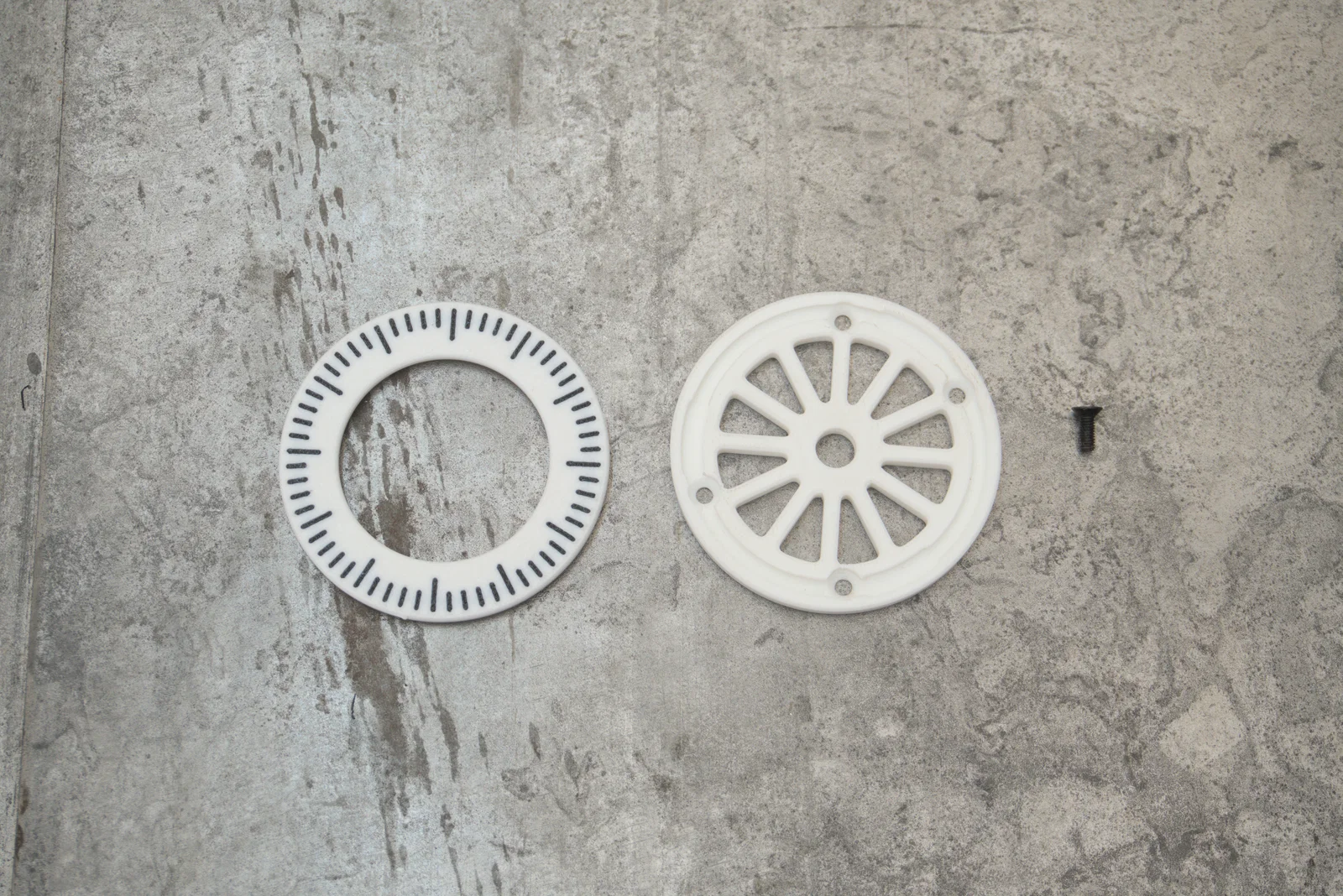

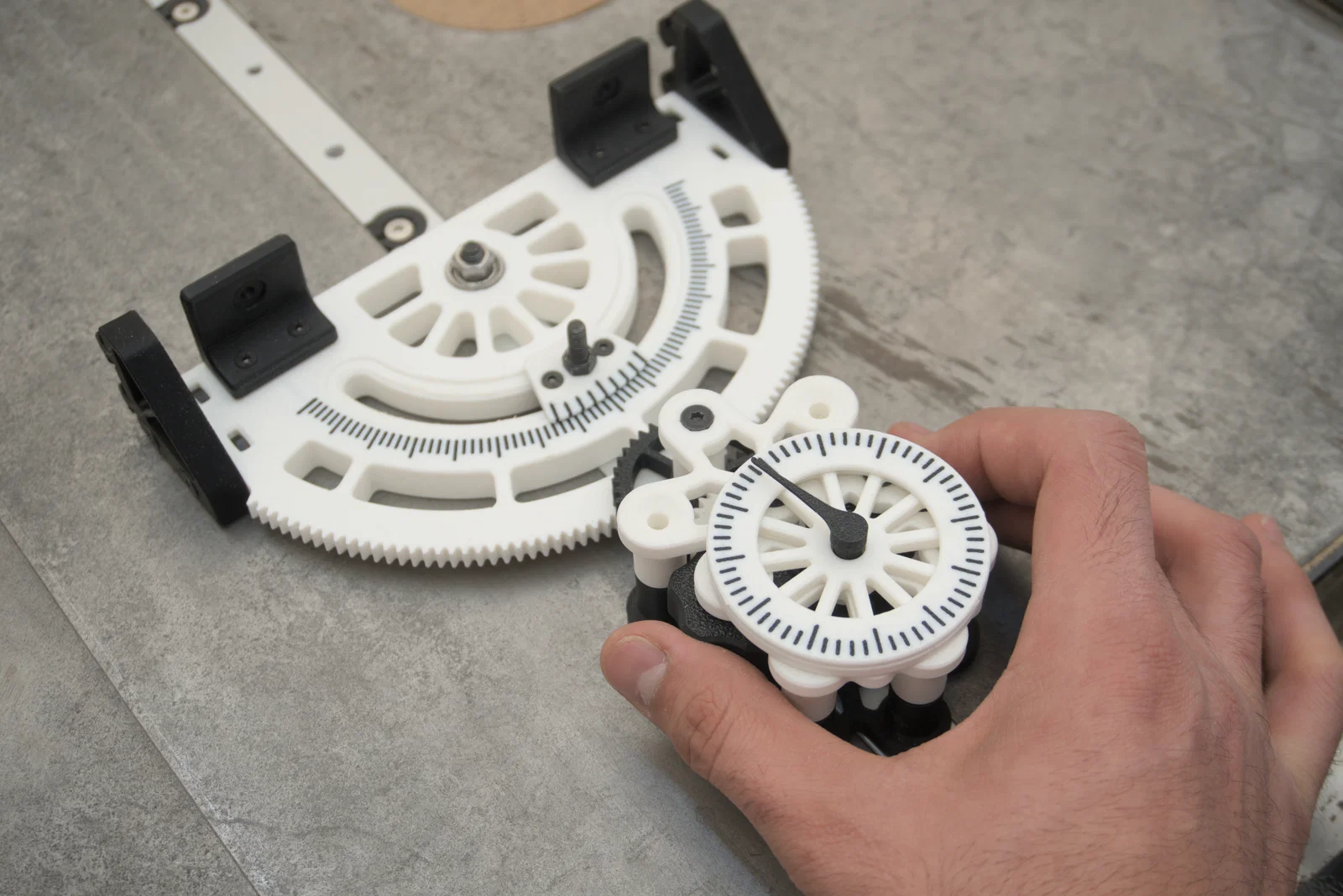

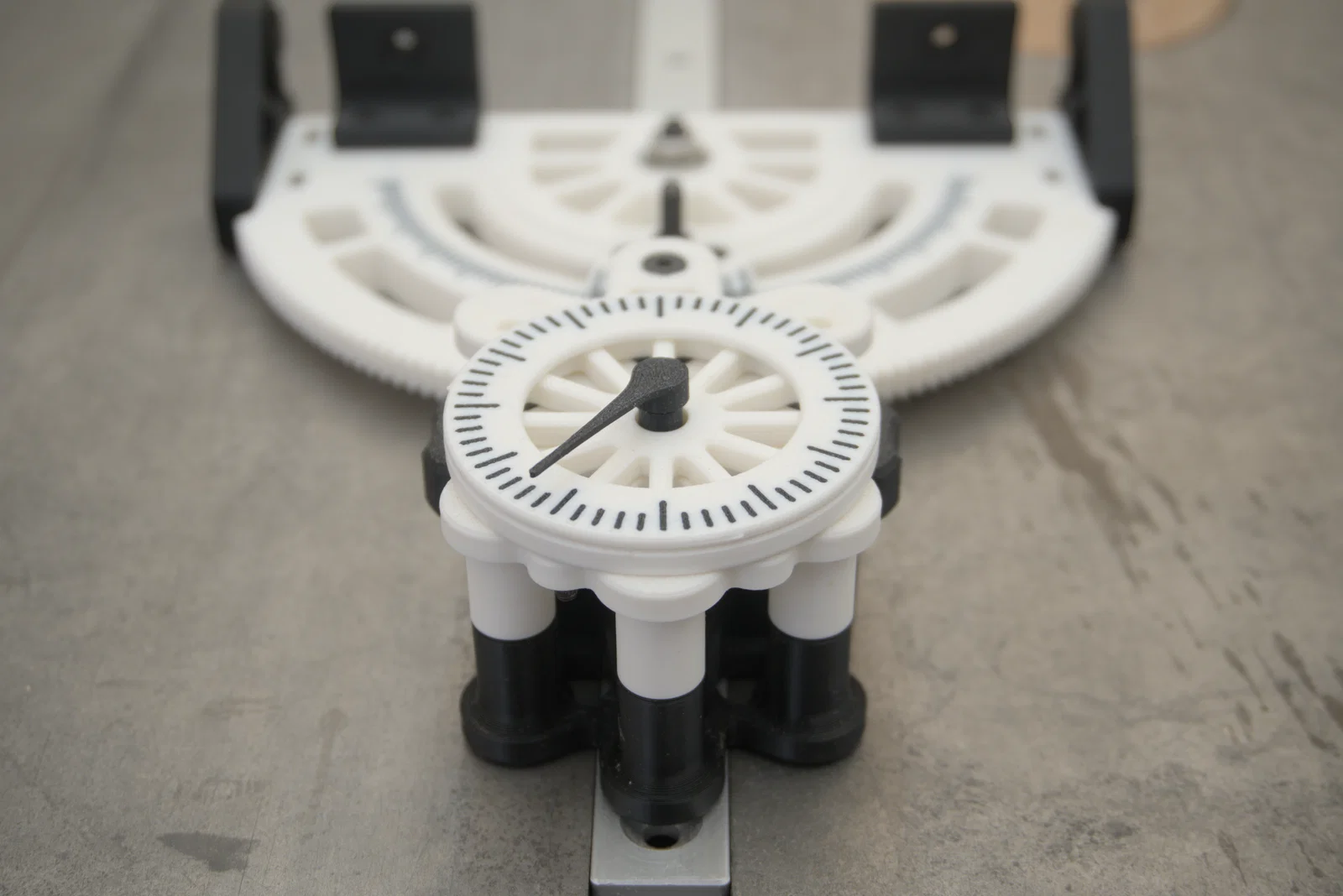

• Độ phân giải mặt số 2 phút cung: Mặt số hai màu có 60 vạch chia riêng biệt trong phạm vi chỉ 2 độ, mang lại khả năng kiểm soát tuyệt vời cho các tinh chỉnh nhỏ để có mối ghép hoàn hảo.

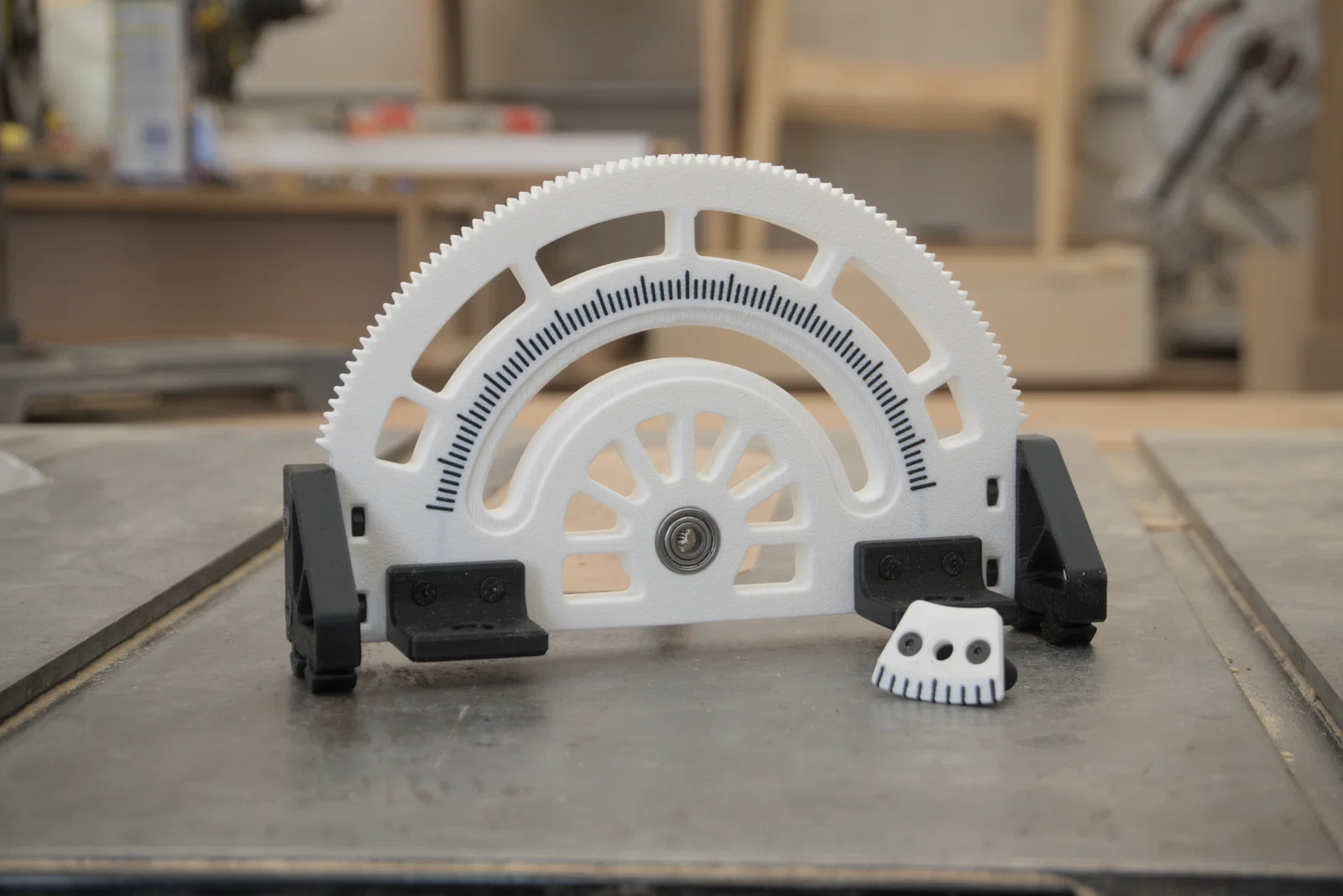

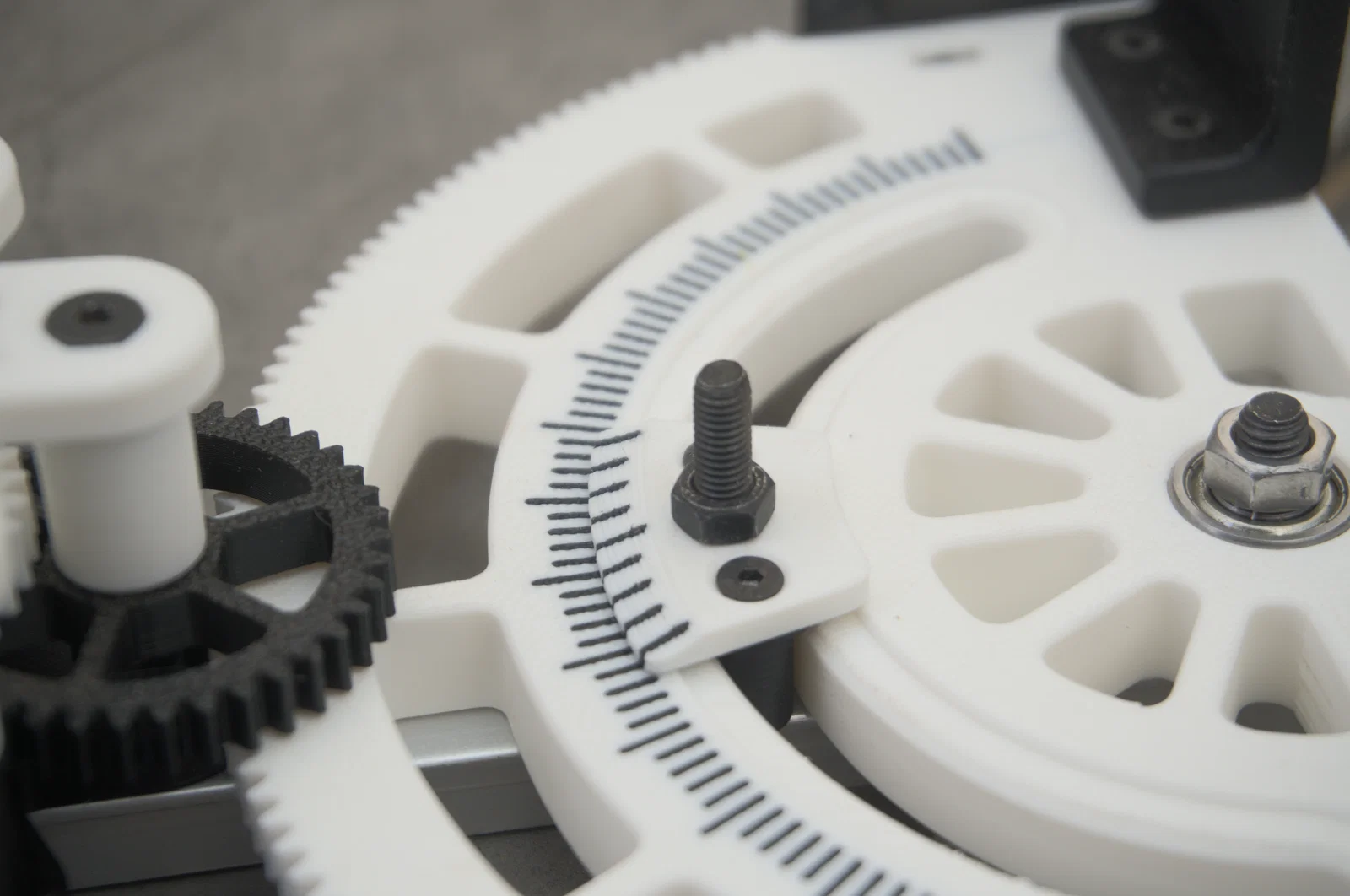

• Thước đo góc 2 độ và Thước Vernier 0.5 độ để điều chỉnh tổng quát.

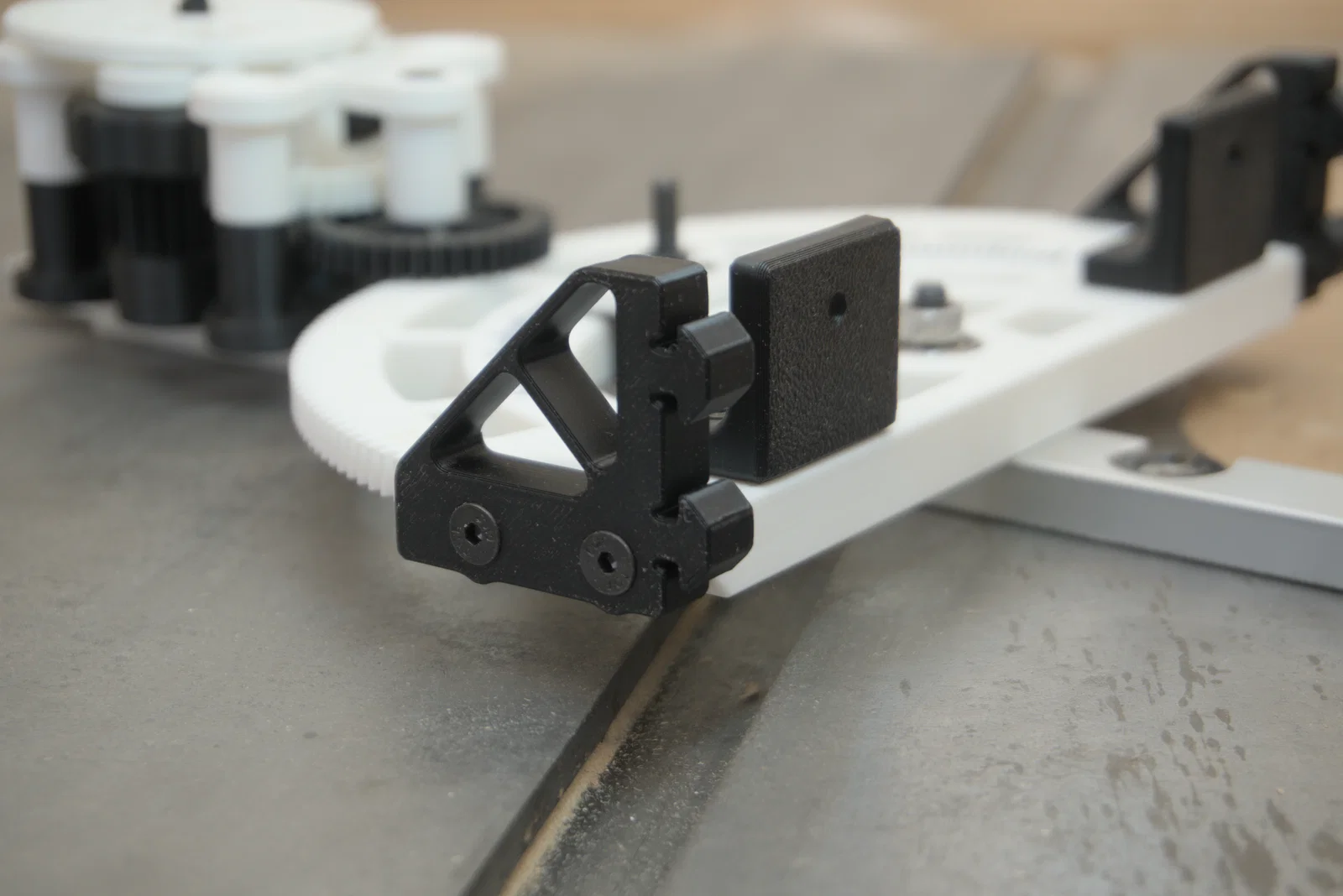

• Giá đỡ được thiết kế cho nhôm định hình 20x40.

  • Hãy nhắn cho tôi nếu bạn cần kích thước khác, tôi sẽ cập nhật thêm.

Gói tải xuống bao gồm:

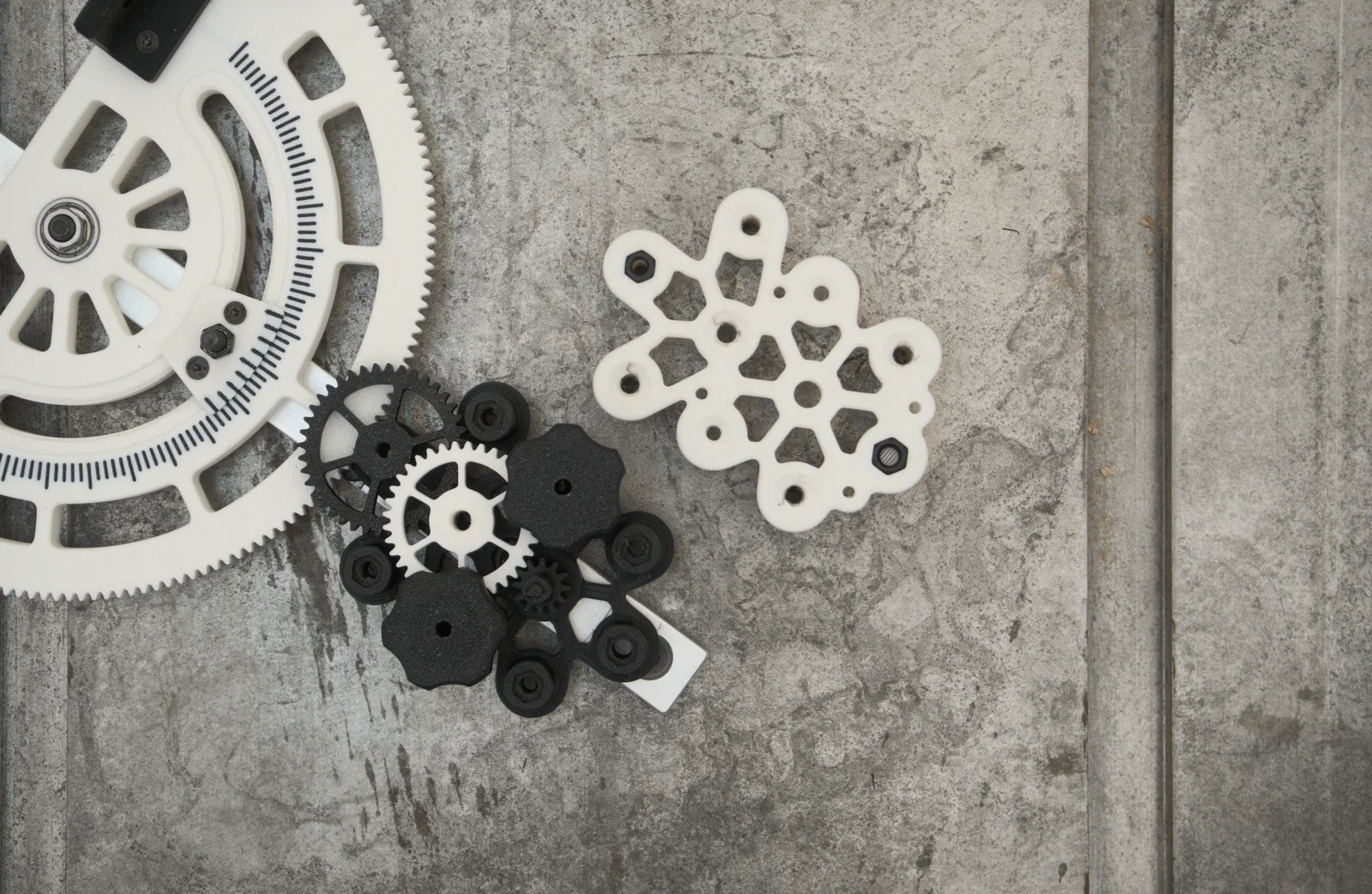

• Tất cả các mô hình cần thiết để in ấn.

• File lắp ráp định dạng STEP.

• Cập nhật và cải tiến miễn phí trong tương lai.

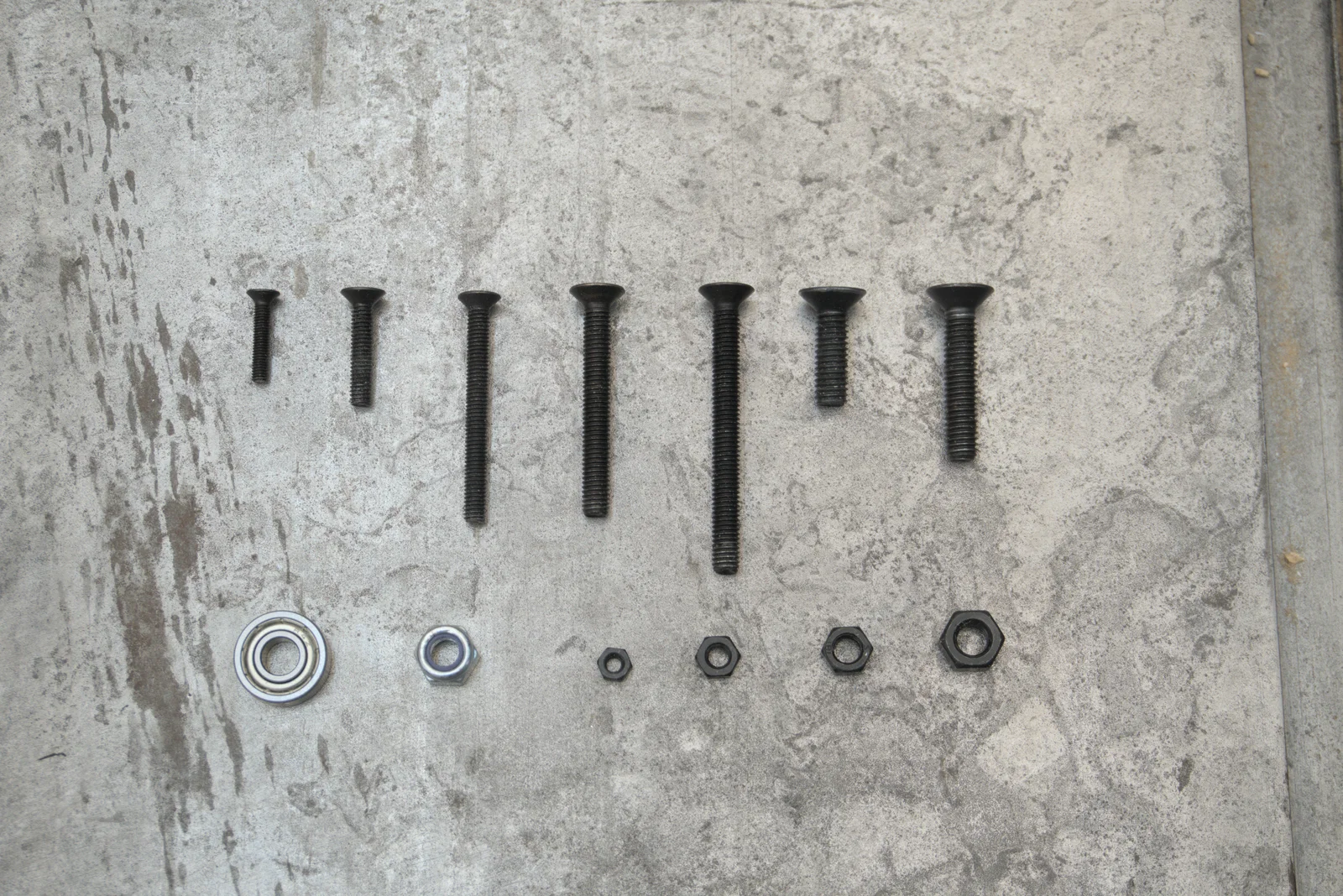

Phần cứng:

THÔNG TIN QUAN TRỌNG TRƯỚC KHI MUA

Thanh ray nhôm:

Tôi chỉ cung cấp file cho các linh kiện có thể in 3D, không bao gồm thanh ray hay các thanh nhôm profile. Việc đánh dấu, khoan, taro và canh chỉnh lỗ lắp đặt cho vỏ hộp trên thanh ray là trách nhiệm của bạn.

Tôi đã sử dụng loại thanh ray rẻ tiền 450mm từ Amazon, thương hiệu là Wytino. Trục xoay của thước đo góc sử dụng lỗ M6, thước Vernier dùng lỗ M5 và vỏ bánh răng dùng lỗ M6. Tuy nhiên, nhược điểm của thanh ray giá rẻ là các lỗ vát không được làm chuẩn, nên tôi đã phải gia công lại trên máy khoan bàn cho đến khi đầu ốc phẳng với bề mặt. Một lưu ý khác là bạn nên khoan lại tất cả các lỗ để tránh sự cố và đảm bảo độ chính xác, vì là nhôm nên cũng khá dễ làm, nhưng máy khoan bàn là THIẾT BỊ CẦN THIẾT để khoan vuông góc.

Thông số in khuyến nghị:

Tôi đã dùng nhựa PLA PRO cho các thử nghiệm và kết quả rất tốt, nhưng nếu bạn lo ngại về các yếu tố ảnh hưởng khác đến thước đo, bạn có thể tùy chọn vật liệu khác.

Cài đặt của tôi trên Orca Slicer là:

• Arachne

• Bridge counterbore holes by sacrificial layer

• 4 lớp vỏ (wall loops)

• 5 lớp trên và 5 lớp dưới

• Infill thưa 25%

• Kiểu Infill Gyroid

Cập nhật 28/03/26: Ra mắt phiên bản V1.0.
