Giá Đỡ Spool Cải Tiến (Improved Spool Holder)

Mình cực kỳ thích thiết kế cuộn spool kiểu mô-đun của Storm Design, nhưng cảm thấy cái giá đỡ spool có vòng bi vẫn còn vài điểm cần cải thiện:

• Ren dày/rộng hơn (của mình bị gãy ngay lần vặn chặt đầu tiên vào spool)
• Dùng đai ốc Nylon (nylon nut) thay vì phải dùng keo khóa ren
• Ren xoay theo chiều tiêu chuẩn

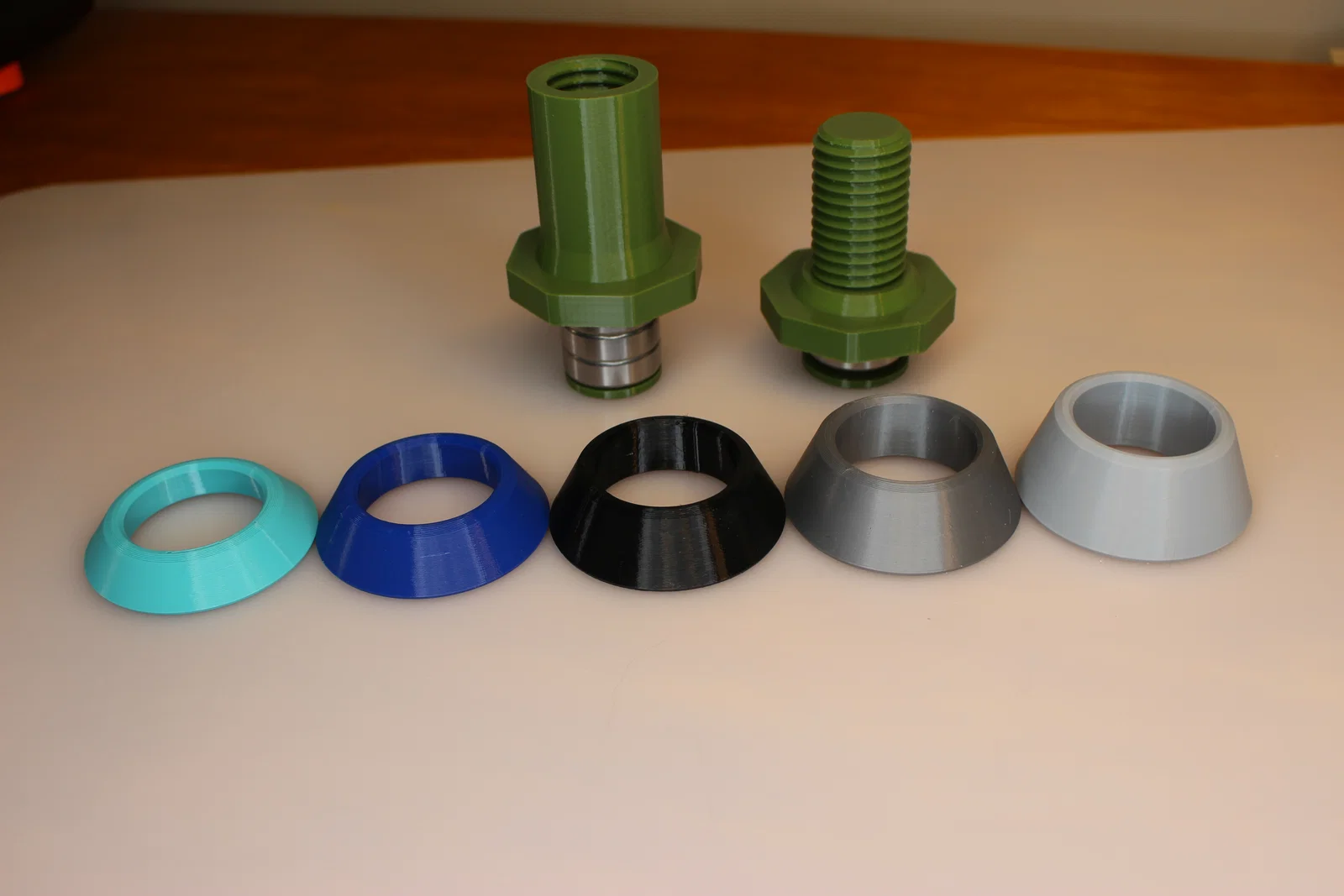

• Mình đã bổ sung thêm nhiều kích cỡ côn định tâm đa năng cho các loại spool khác nhau

Bạn cứ thoải mái dùng file của mình kết hợp với các bộ phận khác của Storm Design, thậm chí là dùng chung các loại ốc vít (bulông M3 35mm và 20mm).

Hướng dẫn

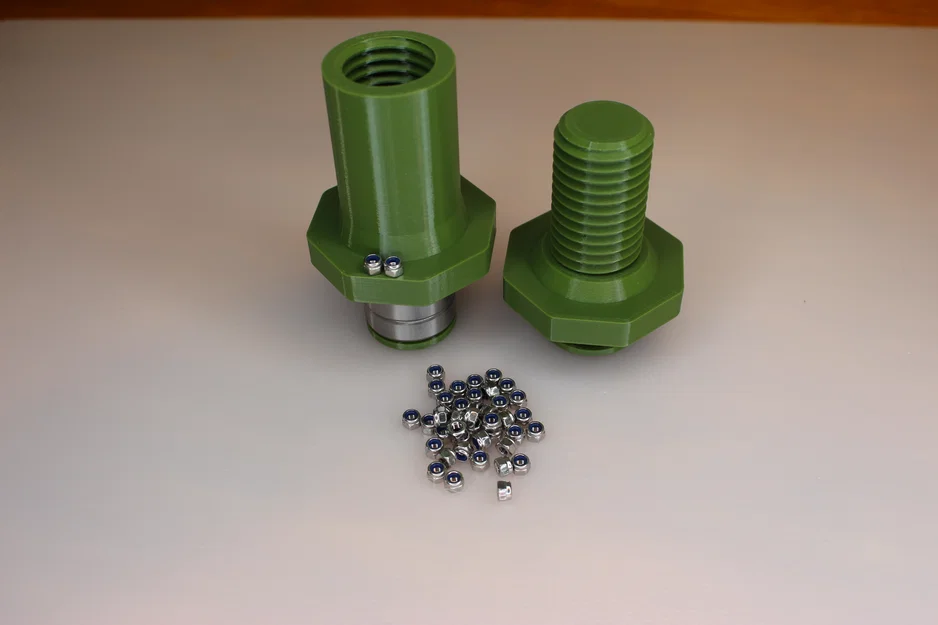

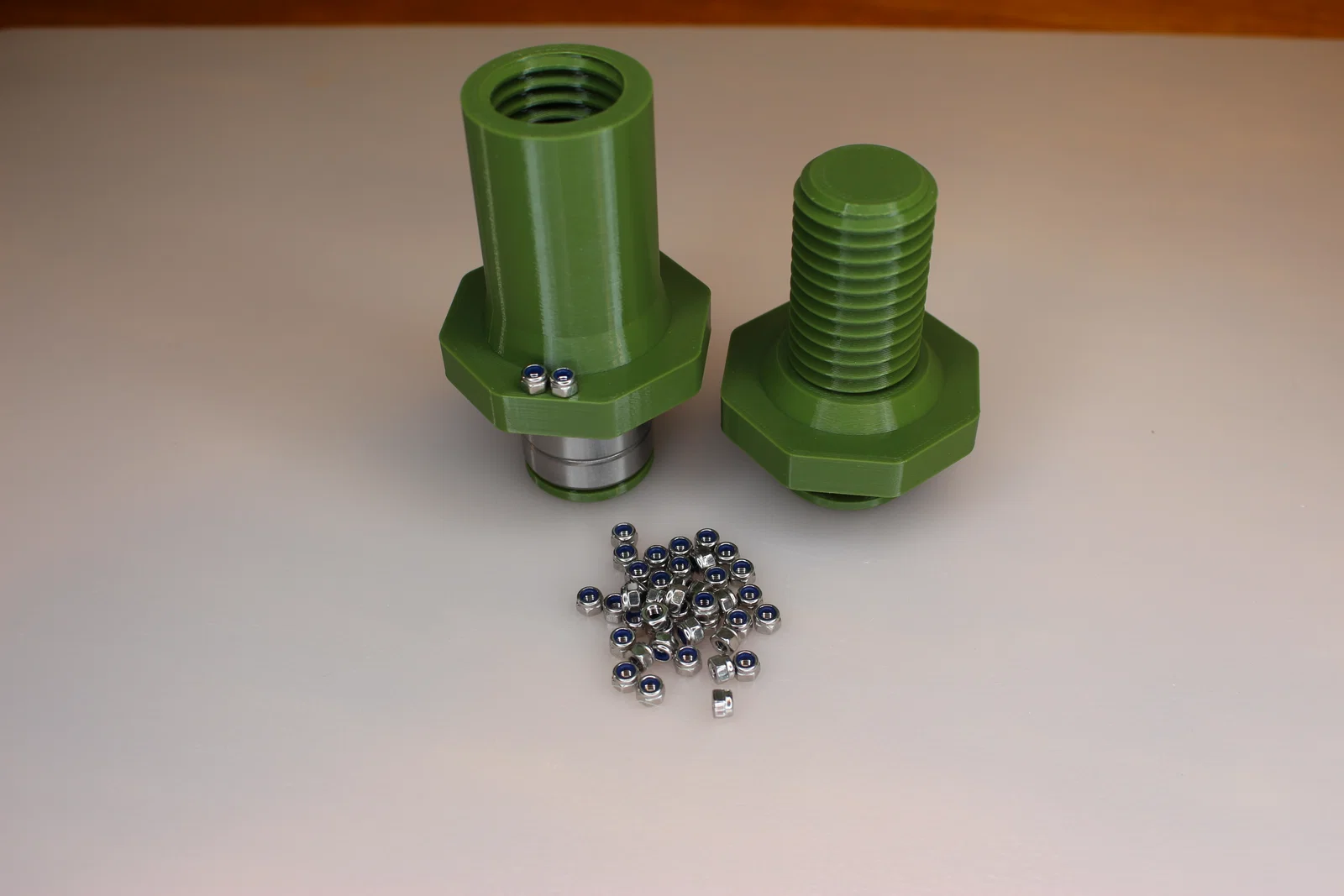

Cách nhúng đai ốc vào cạnh của spool:

• Sử dụng profile Layer 0.15 trong Prusa Slicer, tạm dừng in tại lớp 7.10 (máy sẽ dừng ngay trước khi bắt đầu lớp này). Chèn đai ốc nylon vào rồi cho in tiếp. Nếu bạn dùng cài đặt khác, chỉ cần đảm bảo dừng in trước khi không còn nhét vừa đai ốc vào nữa nhé!

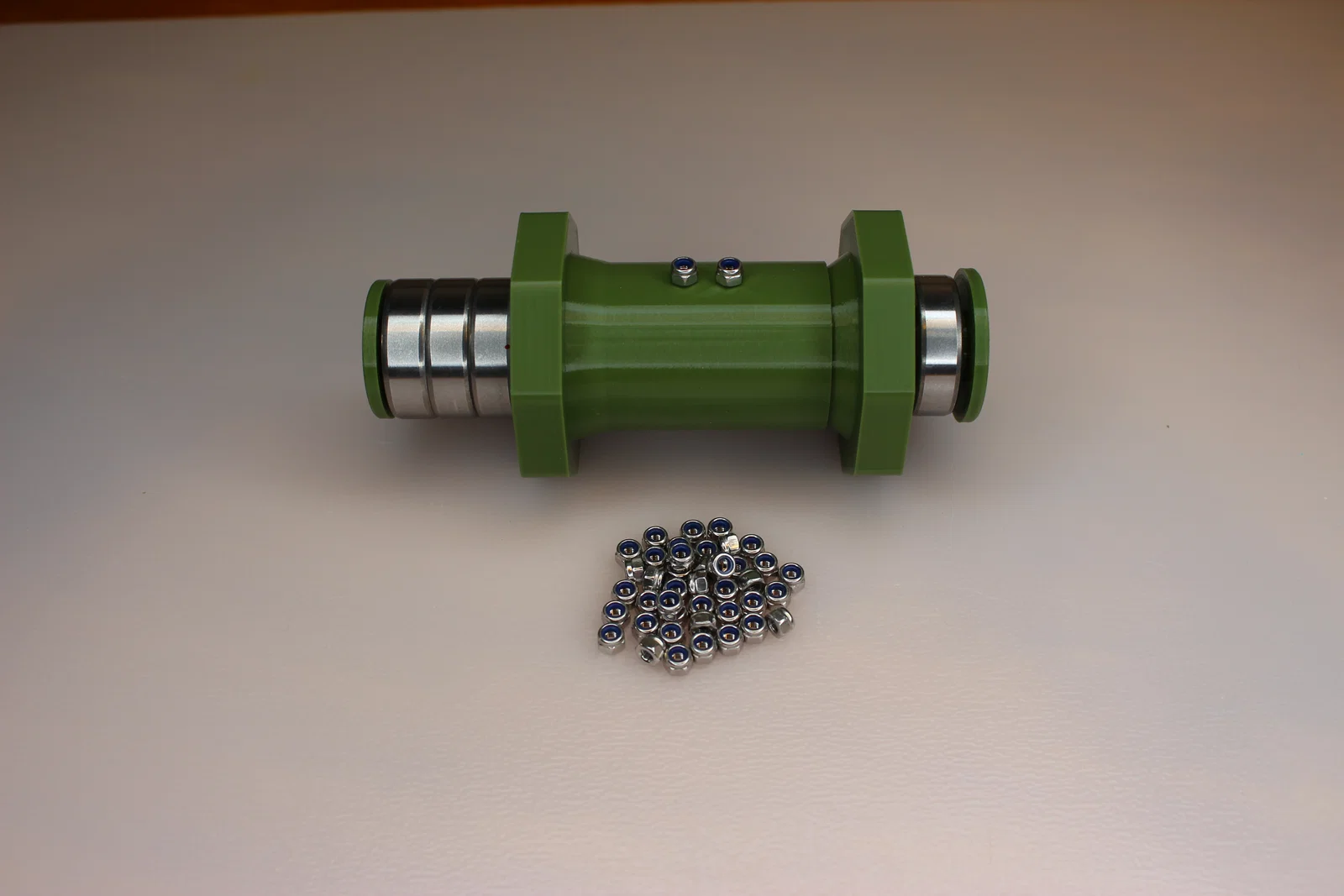

• Mình thiết kế để bạn có thể nhúng cả ren đực và ren cái cùng một lúc.

• Có một bản in thử nhỏ nhanh để bạn test độ dung sai với linh kiện của mình trước. Mình để dung sai khá chặt để đai ốc không bị xoay trong chi tiết in 3D. Đai ốc nylon M3 của mình có khoảng cách giữa hai cạnh là 5.4mm và kích thước lỗ này là 5.5mm. Nếu dung sai này không vừa, cứ để lại bình luận, mình sẽ tải thêm các phiên bản dung sai khác nếu cần. Thiết kế này đã chạy tốt trên con MK4S và Prusa mini zin của mình.

Chúc các bạn in ấn vui vẻ!
