Bản lề tấm panel trước 270° cho Voron 2.4 - Có thể tháo rời

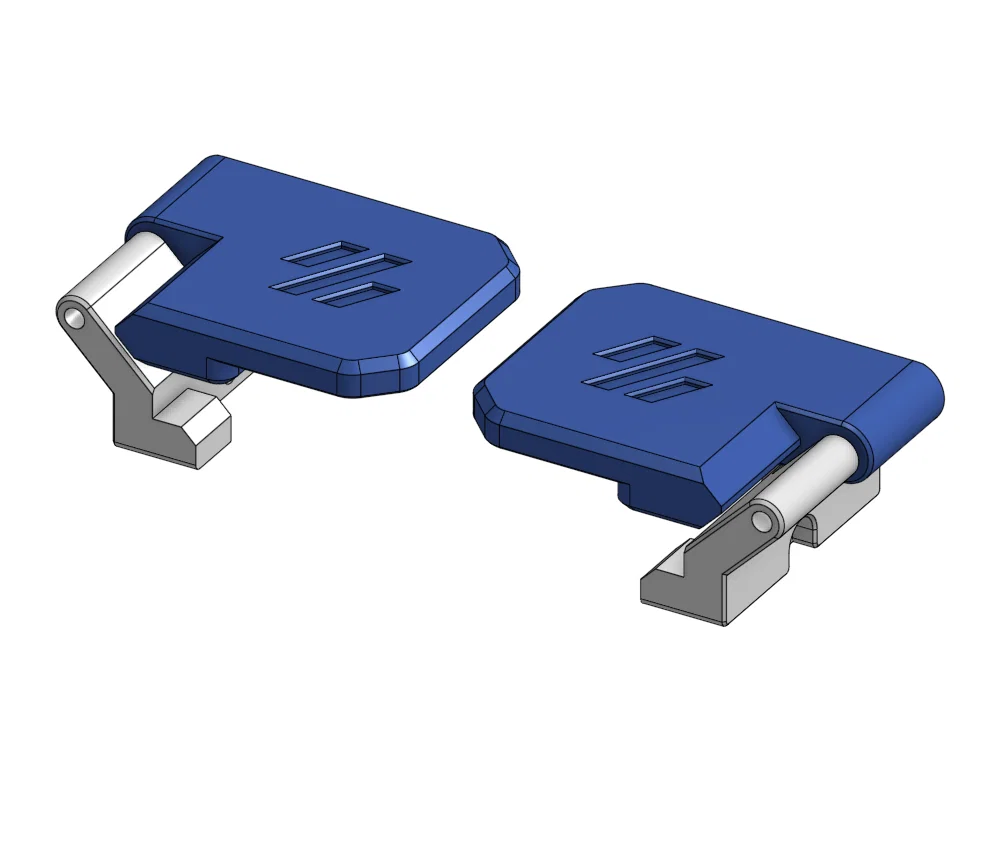

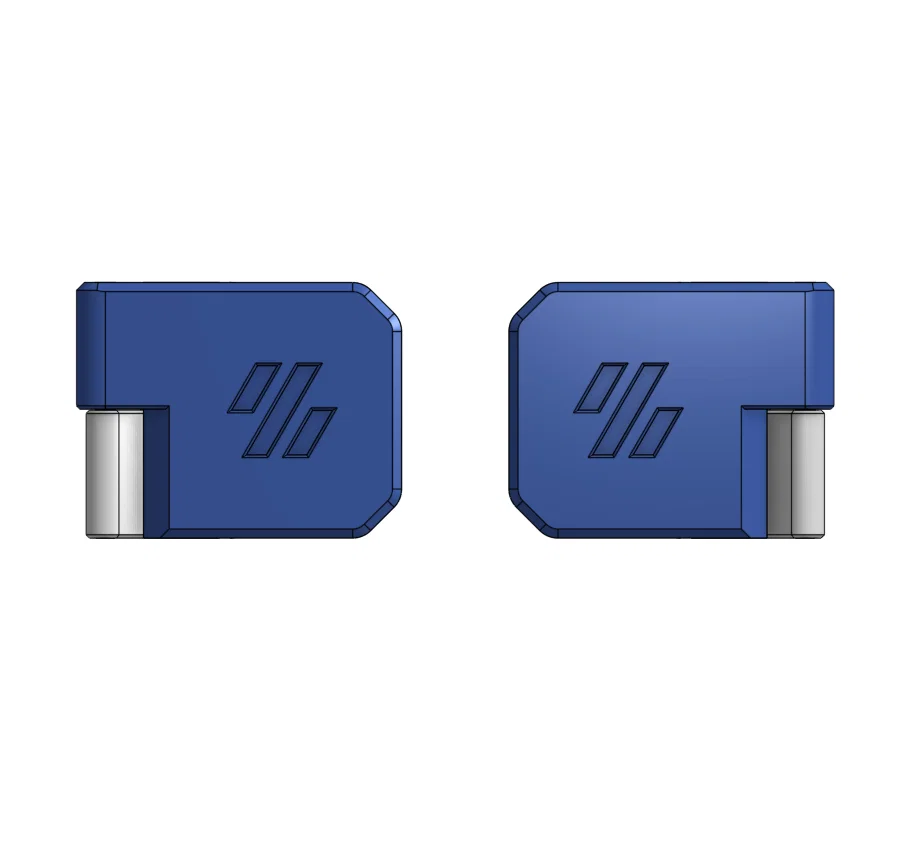

Bộ bản lề cho phép mở góc 270° và dễ dàng tháo rời tấm panel phía trước bằng cách nhấc lên theo kiểu v0. Thiết kế tối ưu cho Voron 2.4, dùng băng keo VHB để dán panel, đảm bảo sự tiện lợi và chắc chắn khi lắp đặt.
Mô tả
Sau khi lắp xong một chiếc Voron v0.2, mình muốn có thể dễ dàng tháo rời các tấm panel phía trước trên chiếc v2.4 của mình, nhưng vẫn thích thiết kế bản lề hiện tại của chrisrgonzales (xem liên kết Remix bên dưới).

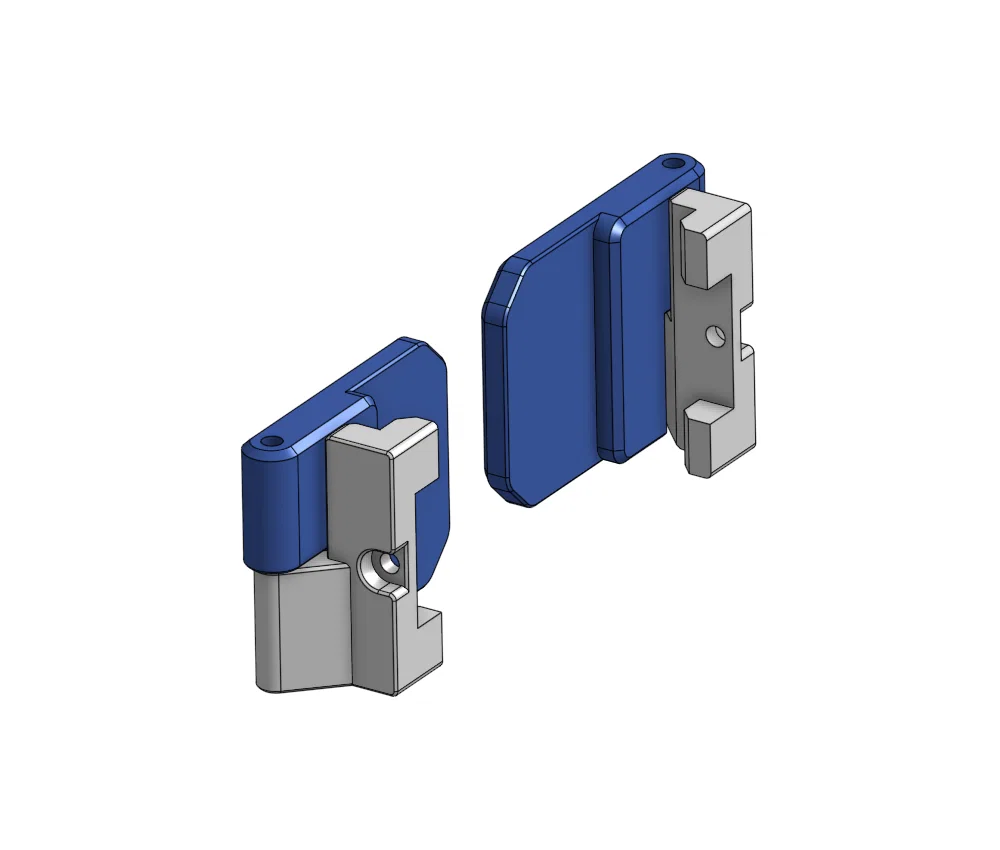

Giờ đây, phần mặt trên/panel có thể trượt ra khỏi bản lề chỉ bằng cách nhấc chúng lên, vì ốc vít đã được giữ cố định bởi phần đế gắn vào khung. Các bản lề này vẫn được thiết kế để dán vào tấm panel bằng băng keo VHB và mình vẫn giữ nguyên diện tích bề mặt lớn như phiên bản bắt vít gốc để tăng khả năng bám dính.
Anh em có thể tận dụng lại ốc M3x40 nguyên bản cho cả hai bộ phận hoặc chọn dùng một ốc M3x30 cho một trong hai: làm vậy sẽ giúp căn chỉnh các tấm panel dễ dàng hơn khi lắp lại. Nhớ bắt vít từ phía dưới vào phần ngàm gắn trên khung máy nhé.
