Vỏ bảo vệ Heltec T114 21700 cho dự án Meshcore hoặc Meshtastic

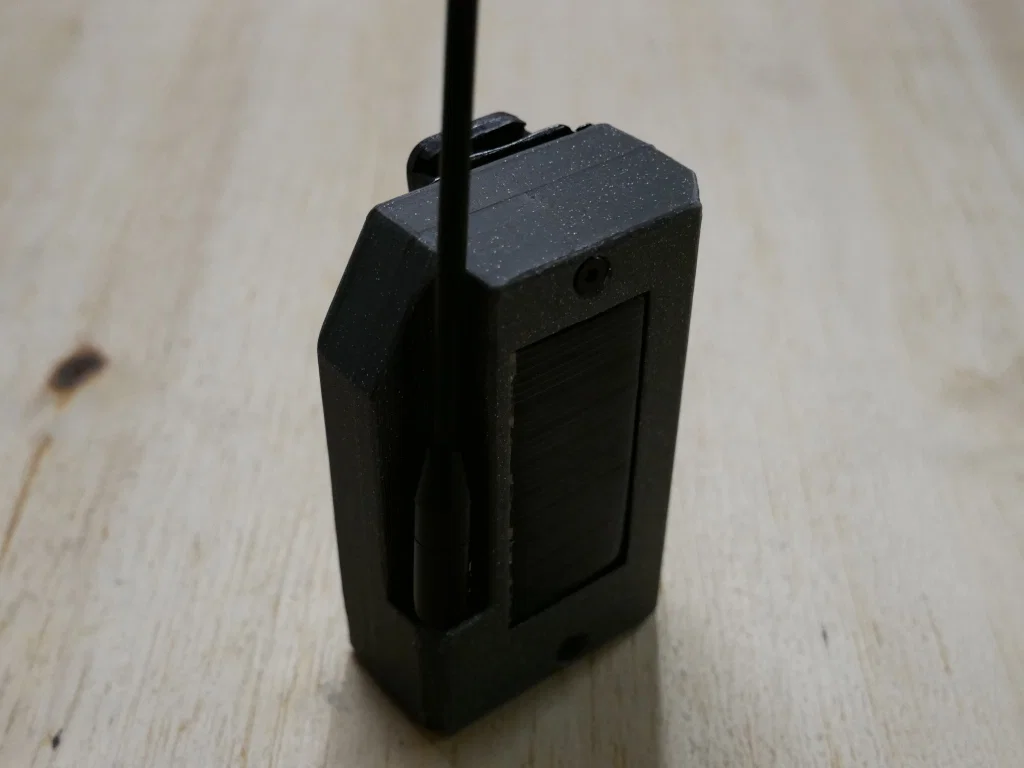

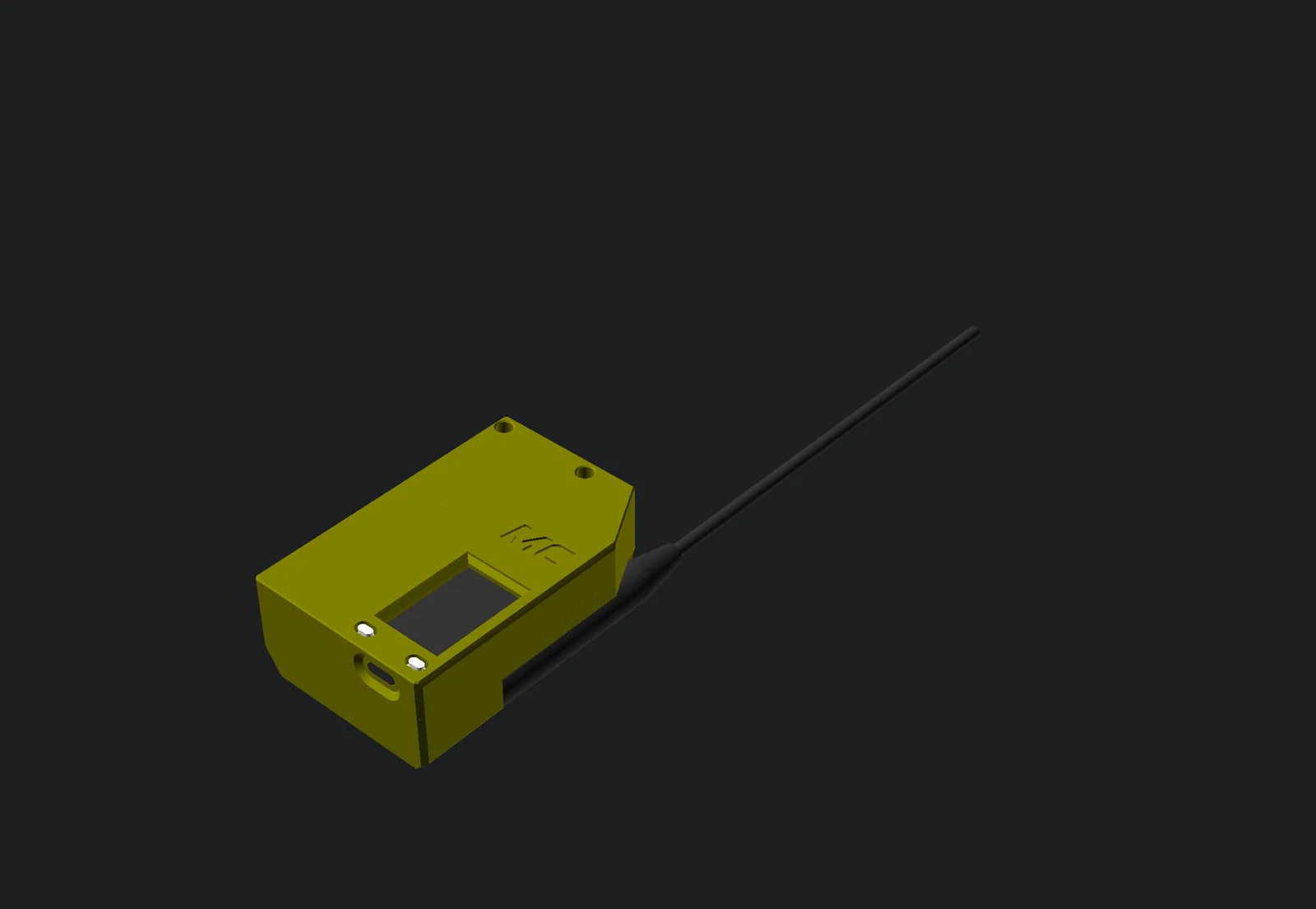

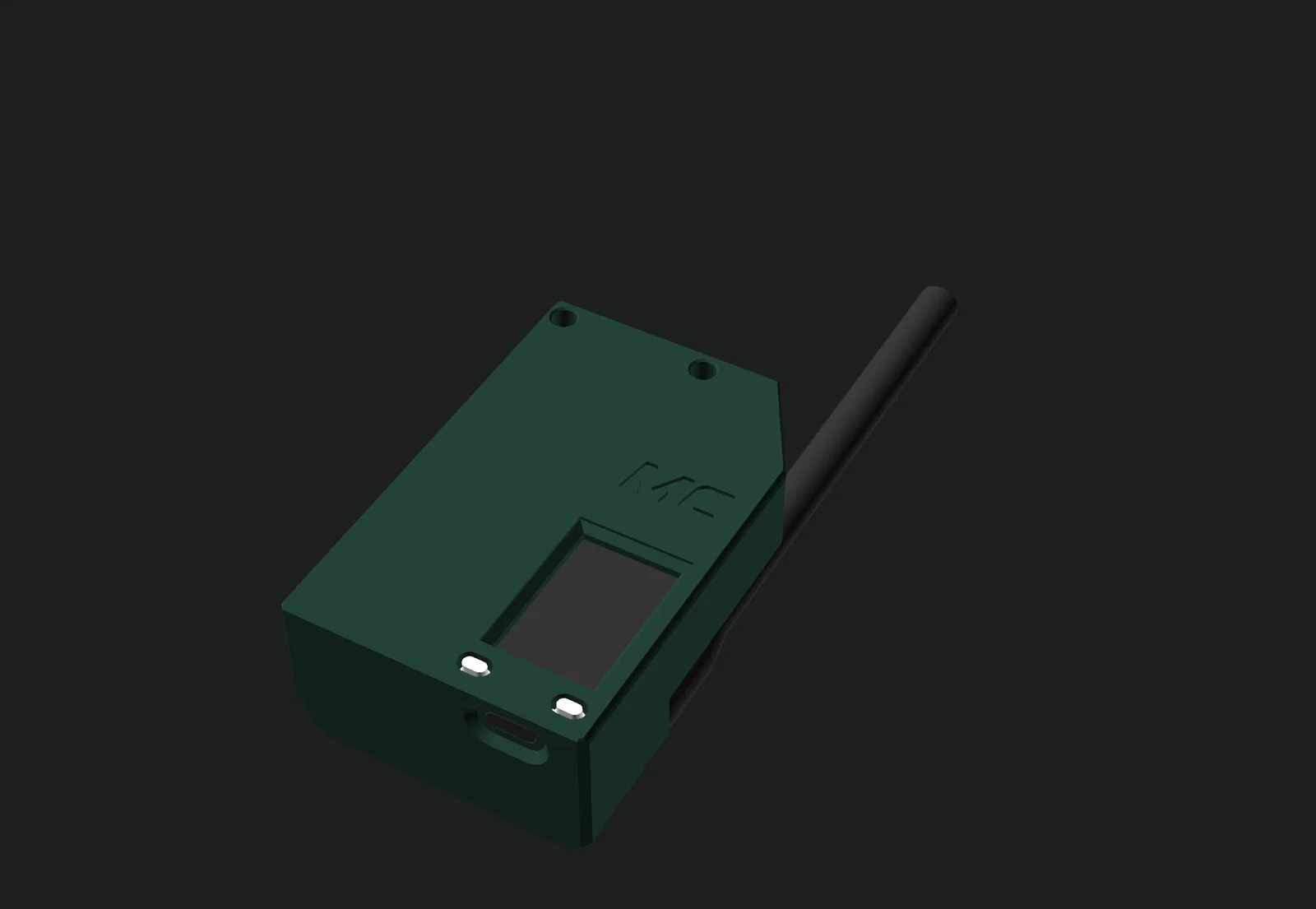

Vỏ máy này được thiết kế dành riêng cho Heltec T114 v2, giúp tối ưu hóa thời lượng pin bằng cách tích hợp viên pin 21700 và tấm pin năng lượng mặt trời 60x30mm 5V. Thiết kế này có thể chứa thêm module GPS tùy chọn. Bạn cũng có thể gắn thêm kẹp thắt lưng kiểu bộ đàm Baofeng ở mặt trước, vừa giúp bảo vệ màn hình và các nút bấm, vừa giữ cho tấm pin năng lượng mặt trời luôn hướng ra ngoài để sạc.

Danh sách linh kiện (BOM)

Bạn cần chuẩn bị:

• Heltec T114 v2
• Dây chuyển SMA sang IPEX (dạng góc vuông hoặc thẳng đều dùng được)
• Ăng-ten SMA (loại Muzi hoặc TE Linx)
• Module GPS (tùy chọn)
• Lò xo tiếp điểm pin (loại cho pin 18650, tùy chọn)
• Pin 21700 (loại 5000mAh có mạch bảo vệ dùng rất ổn)
• Tấm pin năng lượng mặt trời 60x30mm 5V
• 2 x Ốc nhựa M3 6.5mm
• 2 x Ốc M3 20mm đầu bằng (FHCS)
• 2 x Heatset insert (loại Voron: M3x5x4)

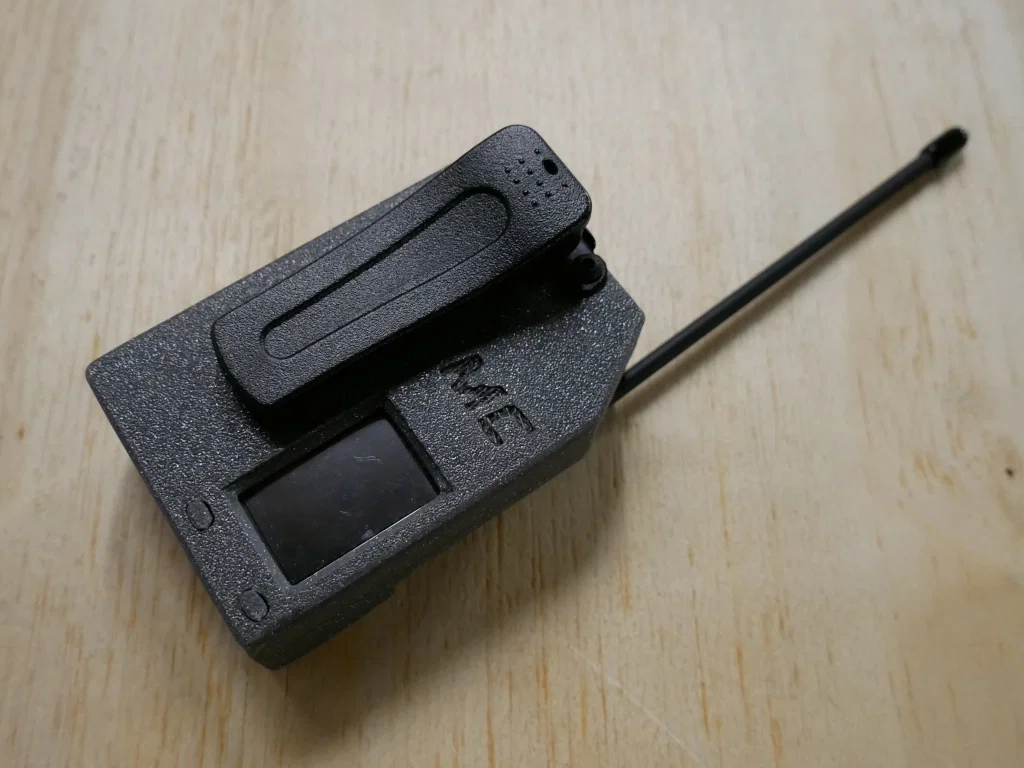

Cho kẹp thắt lưng:

• Kẹp thắt lưng
• 2 x Ốc M3 6mm đầu tròn (BHCS)
• 2 x Heatset insert (loại Voron: M3x5x4)

Hướng dẫn lắp đặt

Sử dụng nhựa PETG hoặc ABS để in các chi tiết, cài đặt chế độ hỗ trợ (support) thủ công cho hai phần cong cần thiết.

Thực hiện xử lý hậu kỳ nếu cần (như mài các cạnh sắc, làm phẳng bề mặt).

1. Tập hợp các linh kiện theo danh sách trên cùng với các phần đã in như hình:
2. Lắp hai heatset insert vào mặt trong của phần ốp trước như hình:
3. Lắp hai heatset insert vào mặt ngoài của phần ốp trước như hình:
4. Lắp các nút bấm (dùng nút in 3D hoặc nút nhựa trong kèm theo vỏ stock của Heltec) vào phần ốp trước như hình:
5. Chuẩn bị linh kiện điện tử: Nếu dùng module GPS, hãy kết nối vào T114 và uốn dây như hình. Nếu dùng lò xo tiếp điểm pin, hãy uốn cong các chân, hàn dây JST vào hoặc hàn trực tiếp nếu không dùng lò xo (CẢNH BÁO: không kết nối pin khi chưa gắn ăng-ten). Hàn dây JST của tấm pin năng lượng mặt trời, dán băng keo Kapton lên mặt sau tấm pin. Đi dây điện gọn gàng giữa các cổng kết nối trên T114, dán cố định bằng băng keo Kapton, sau đó gắn dây SMA và đi dây vòng quanh T114 như hình:
6. Tháo vòng đệm và đai ốc khỏi giắc cắm SMA vì không cần dùng đến:
7. Lắp T114 vào mặt trước, đưa cổng USB-C vào trước, đặt module GPS vào hốc, tấm pin mặt trời vào mặt sau, tiếp đến là giắc SMA và lò xo tiếp điểm pin như hình:
8. Lắp khung giữa, lưu ý luồn dây pin, dây điện mặt trời và dây ăng-ten qua các khe hở. Phần trung tâm của khung sẽ giữ tấm pin mặt trời, và góc cố định sẽ giữ giắc SMA:
9. Cố định khung giữa bằng hai ốc nhựa M3x6.5mm:
10. Đảm bảo ăng-ten đã được kết nối chắc chắn trước khi cắm pin hoặc đóng vỏ. Đóng nắp sau vào mặt trước, lưu ý chèn dây gọn vào không gian khung giữa, rồi siết chặt bằng hai ốc M3x20mm đầu bằng:
11. Nếu có kẹp thắt lưng, hãy gắn bằng hai ốc M3x6mm đầu tròn:
12. Flash firmware Meshcore và tận hưởng node mạng mới của bạn!
