Bộ kit mở rộng cho xe đạp điện Fat e-bike: Cản sau, chắn bùn & hộp pin

Về bộ sưu tập này

Đây là bộ phụ kiện ba chi tiết tiện ích dành cho các dòng xe đạp điện bánh béo (fat e-bike) có trang bị baga sau. Mục tiêu rất đơn giản: tăng cường khả năng bảo vệ phần đuôi xe, tích hợp đèn hậu chạy pin và hộp đựng đồ điện tử nhỏ dưới ghi đông — tất cả đều mang phong cách hầm hố, cổ điển, trông như một phần nguyên bản của chiếc xe vậy.

Phần cản sau có một bề mặt phẳng để bạn dán sticker — bởi vì mỗi chuyến hành trình đều xứng đáng có một kỷ niệm. Hãy dán bất cứ nơi đâu bạn từng đi qua và để chiếc xe kể lại câu chuyện của chính bạn.

Các bộ phận chịu lực đều được in bằng nhựa PETG để đảm bảo độ cứng cáp, khả năng chống tia UV và độ bền trước thời tiết. Riêng phần tấm chắn bùn mở rộng sử dụng nhựa TPU để có độ dẻo dai — giúp hấp thụ rung chấn và không bị nứt vỡ khi đi trên địa hình gồ ghề.

Các chi tiết trong bộ sưu tập

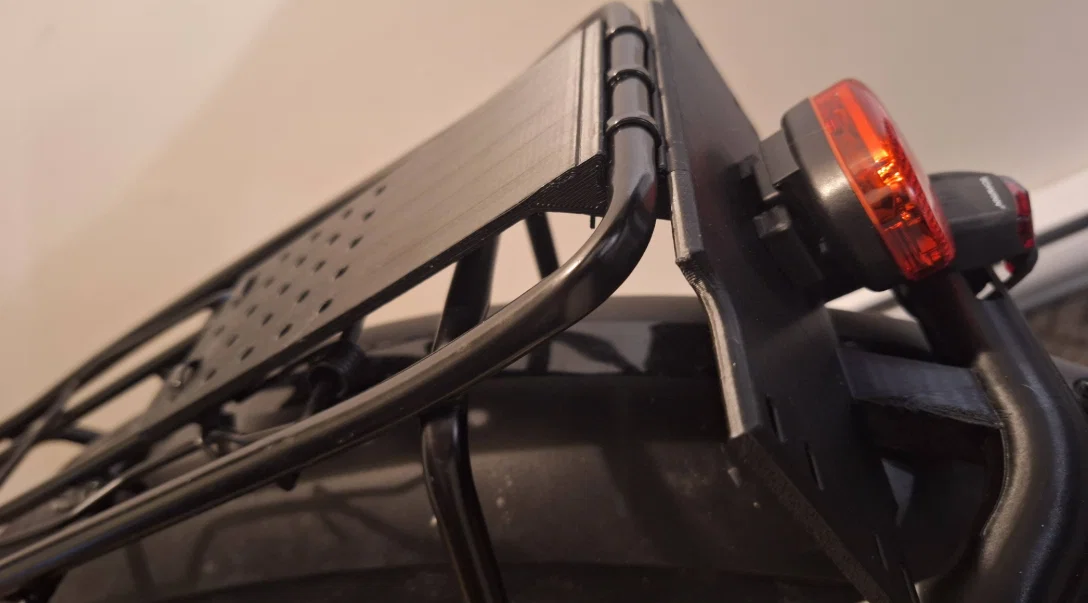

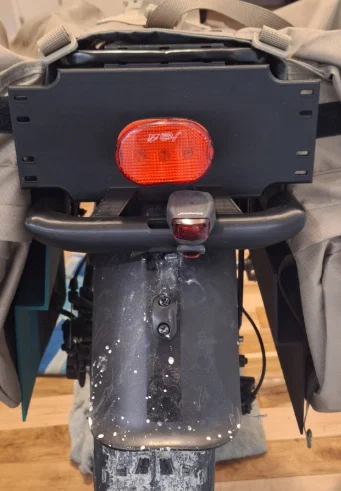

Cản sau gắn baga

Gắn trực tiếp lên baga sau. Lấy cảm hứng từ những chiếc cản thép thô kệch của xe địa hình cổ điển. Thiết kế có rãnh để gắn đèn hậu chạy pin tiêu chuẩn và bề mặt phẳng rộng ở phía trước để dán sticker du lịch.

Các lỗ xỏ ở hai đầu được thiết kế vừa vặn với dây rút nhựa chống tia UV — dây rút loại này bền hơn nhiều so với loại thường dưới ánh nắng trực tiếp và sự thay đổi nhiệt độ, vì vậy hãy chọn đúng loại nhé. Cấu trúc dạng bo tròn của cản cũng phù hợp với các phụ kiện dây cao su tiêu chuẩn, tạo thêm điểm treo cho đèn hoặc móc dây chằng đồ.

Thông số in: PETG, 5 tường (perimeters), 40% cubic infill. Việc tăng số lượng tường in giúp tăng độ cứng cáp đáng kể, còn cubic infill mang lại sự ổn định đa chiều tuyệt vời.

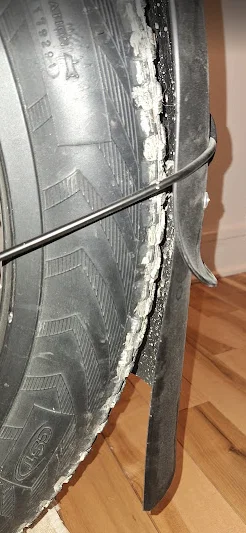

Tấm chắn bùn mở rộng (TPU)

Kẹp vào đuôi tấm chắn bùn nhựa zin của xe và mở rộng xuống dưới dạng một tấm váy loe — phần dưới rộng hơn phần trên giúp chắn bùn và nước tối đa. Biên dạng chữ C ôm sát đường cong của chắn bùn nguyên bản. Phần ngàm kẹp giữ chặt mép chắn bùn mà không cần dùng keo hay ốc vít. In bằng TPU 95A, độ dày tường 2mm, 3 tường, 15% infill.

Hộp đựng pin dưới ghi đông

Một chiếc hộp nhỏ gọn nằm dưới pô-tăng, đủ không gian để chứa các bộ pin sạc nhỏ. Nắp hộp được cố định bằng dây rút.

Sản phẩm có thể phù hợp hoặc không với xe của bạn. Vì vậy, hãy cân nhắc kỹ khi in và lắp đặt.

Được thiết kế và thử nghiệm trên xe đạp điện bánh béo với baga sau tiêu chuẩn. Tất cả các bộ phận được thiết kế hoàn toàn mới trong FreeCAD 1.0.2 bằng môi trường Part Design và Assembly. Nếu bạn có cải tiến hay remix lại các chi tiết này, đừng ngần ngại chia sẻ nhé — và nhớ tag những bức ảnh hành trình của bạn vào! Được in trên máy Flashforge Adventurer 5M.

Lời nhắn nhủ cá nhân: đây là dự án FreeCAD đầu tiên của mình — hy vọng mọi người góp ý nhẹ nhàng! Mình đã tự học mọi thứ từ con số không, dù mình đã cố gắng hết sức nhưng chắc chắn các cao nhân sẽ thấy nhiều điểm cần cải thiện. Nếu bạn có cách làm tốt hơn, mình rất hoan nghênh các bản remix.
