FS2026: Bản remix Eco hai chiều kèm nắp gốc

Mục tiêu

Ý tưởng đằng sau dự án này là sử dụng hệ thống FS2026 mới mà không cần lãng phí nhựa để in lại toàn bộ phần nắp, cũng không cần phải khoan lỗ trên hộp, từ đó giúp bạn sử dụng hộp theo đúng chiều của nó. Rất may là đã có người điều chỉnh các miếng đệm hai bên giữ bộ tua cuốn để khớp với khung nắp FS2025 remix cũ, nhưng tôi vẫn phải thiết kế thêm một cấu trúc hỗ trợ để ngăn mọi thứ trượt xuống dưới. Hơn nữa, cái khung cũ vẫn làm vướng phần mở của nắp zin, khiến việc sử dụng các loại nắp đậy (lid cap) có sẵn trở nên khó khăn.

Trong quá trình thực hiện, tôi cũng nhận ra một điều về bộ ly hợp (clutch): Thiết kế này không hề tệ, chỉ là bạn đang thiếu thông tin quan trọng thôi. Hóa ra việc dùng cùng một chất liệu cho cả bộ ly hợp và đĩa trượt (slip disc) là một ý tưởng tồi, vì nó làm tăng tối đa hiện tượng "dính-trượt" (stick–slip) - bộ phận cứ dính chặt cho đến khi nó bung ra, rồi lại không chịu bám cho đến khi mất hết lực căng, đó không phải là thứ bạn muốn ở một bộ ly hợp. Sử dụng ly hợp bằng TPU với đĩa trượt ASA hoạt động cực kỳ hiệu quả, nó chỉ nhả một chút lực căng mỗi lần. Nhưng nếu bạn muốn bộ ly hợp trượt mượt mà nhất, tôi khuyên bạn nên thử dùng SEBS từ Recreus. Bề mặt ma sát cao của nó hoạt động với rất ít áp lực và trượt rất êm mà vẫn giữ được lực xoắn tối đa. Lò xo chỉ có thể xoay đến một mức nhất định, vặn nút thêm chỉ làm tăng lực xoắn cần thiết để bắt đầu trượt chứ không tăng thêm độ xoay. Với SEBS, tôi đạt được độ xoay tốt nhất, còn TPU đứng thứ hai.

Nếu chưa rõ, thiết kế này dành cho các hộp ngũ cốc 4l phổ biến có hình lục giác trên nắp.

Yêu cầu

Bạn cần các bộ phận sau để hoàn thiện:

• FS2025 Remix Base for Lid Caps with Larger Desiccant Box để giải phóng lỗ nắp zin.
• FS2026 Rewinder adapter for 2025 Official Remix Base của @Pixel_Crafts để gắn bộ tua cuốn lên khung đế trên.
• Bộ tua cuốn FS2026 nguyên bản của @GunplaMark - tôi khuyên bạn nên dùng bản trục dài hơn (có đính kèm ở đây) để đảm bảo chắc chắn, nhất là khi in bằng các vật liệu chính xác như ASA.

Phụ kiện khuyên dùng

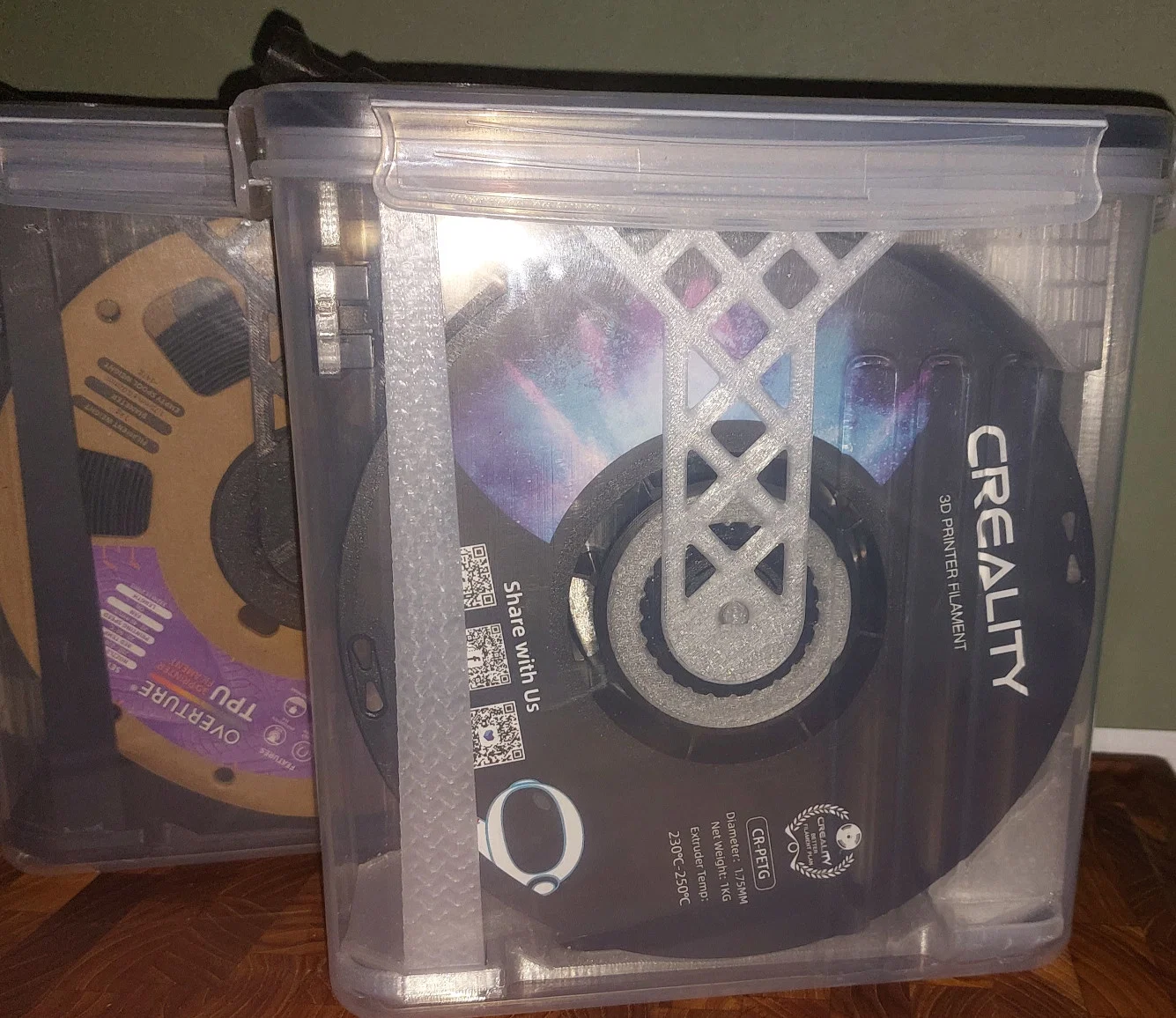

Các món này không bắt buộc nhưng rất hữu ích (đều thấy trong hình):

• Cereal Drybox Cap with integrated dust filter (hexagon variant)
• Coupler Cap + Adaptor for Ultimate Filament Drybox của @PhilCaruso
• của @luke

Lắp đặt

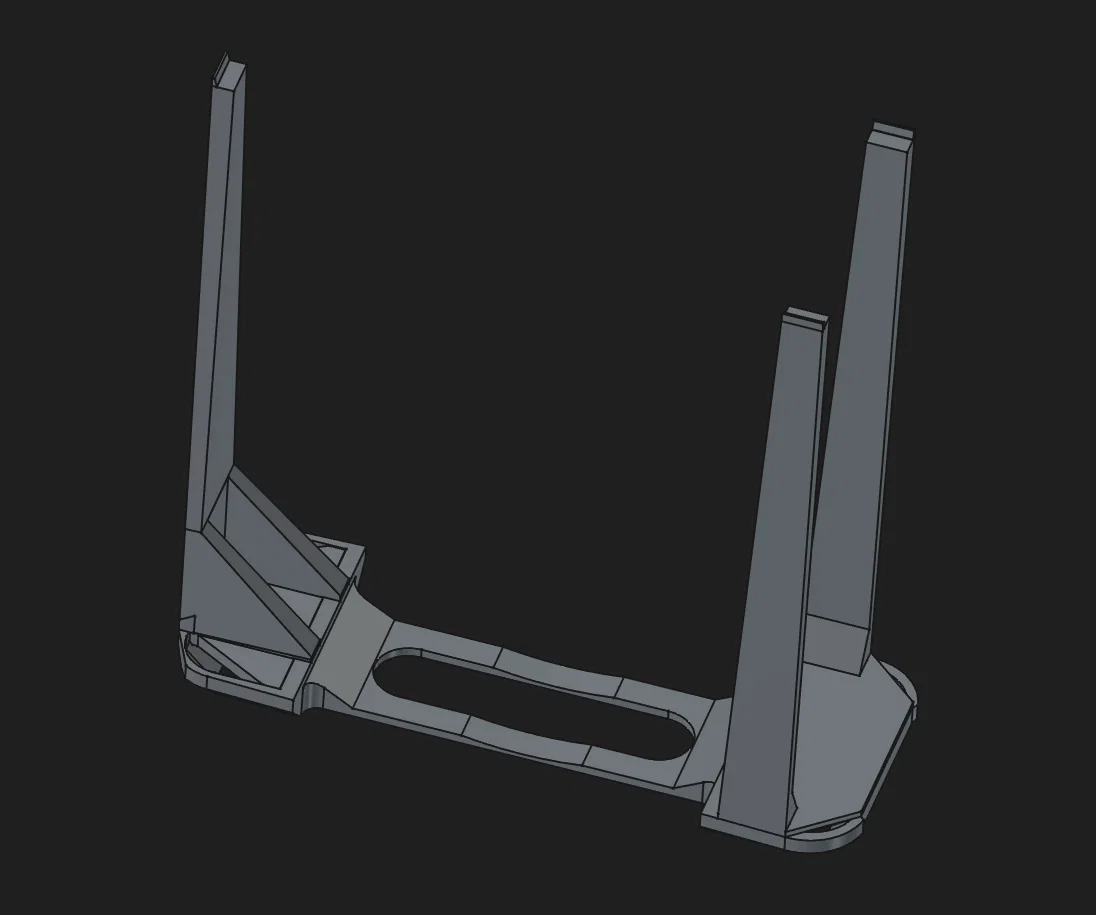

Trọng tâm của bản remix này là cấu trúc hỗ trợ gồm một khung ở đáy hộp và hai thanh đứng để đỡ khung nắp. Tôi từng muốn thiết kế chúng khớp vào nhau, nhưng do FreeCAD gặp lỗi trong lúc làm, bạn sẽ cần phải dán các mảnh này lại với nhau. Bạn nên dùng loại keo có thời gian chờ để căn chỉnh. Hãy dán 3 mảnh lại, đặt vào hộp, đặt khung lên trên rồi đậy nắp lại để giữ mọi thứ cố định trong lúc keo khô. Đừng lo, hộp làm bằng nhựa PP nên keo sẽ không dính vào hộp.

Tôi có bổ sung hai tùy chọn cho hệ thống FS2026:

• Clip kín: Clip zin dễ bị lỏng nếu in bằng ASA/PLA chuẩn, hãy in cái này bằng TPU cứng.
• Trục dài hơn: Giúp chống tuột trục khỏi các bộ phận đỡ bên hông.

Nhân tiện, nếu bạn lo ngại FS2026 tốn diện tích, thì toàn bộ cụm này có thể in vừa vặn trên bàn in 220mm mà không cần xoay chéo!
