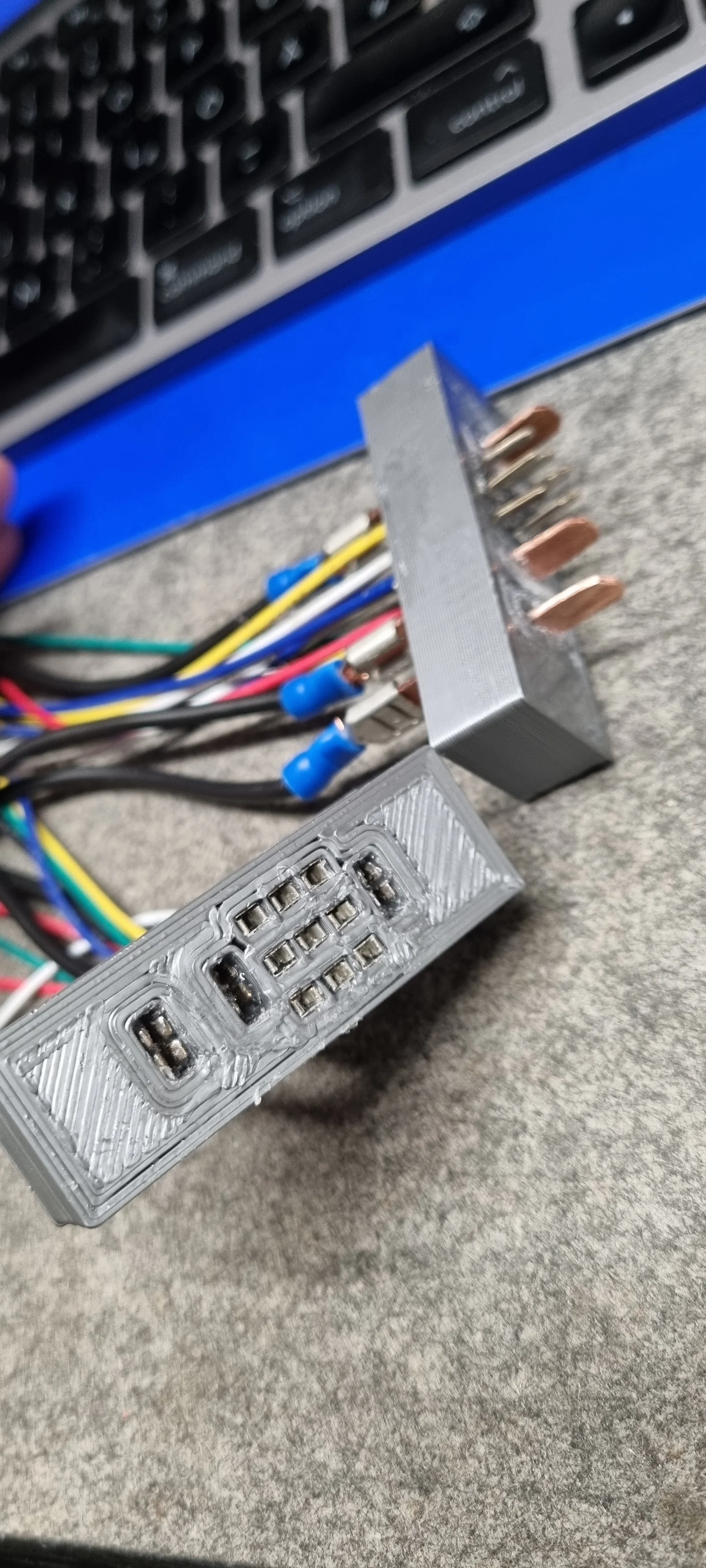

Đầu nối pin cho hệ thống Shimano Steps EP8
Mô hình đầu nối pin dành cho hệ thống Shimano Steps EP8. Được tác giả sử dụng để nghiên cứu giao thức CAN bus trên xe đạp điện Propain Ekano 2 AL, hỗ trợ việc phân tích dữ liệu pin và động cơ thông qua các kết nối tự chế.
Mô tả

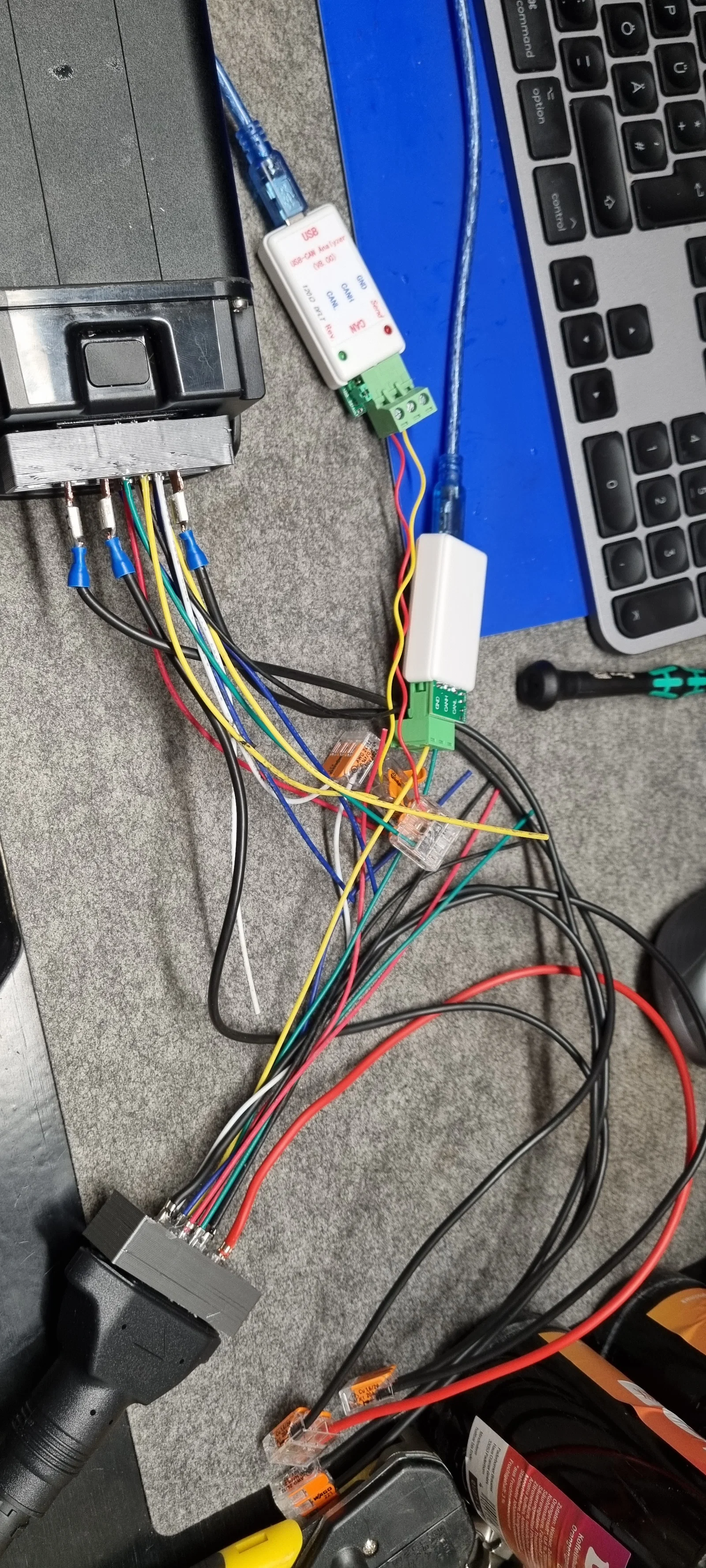

Tôi dùng mấy cái này để kỹ thuật đảo ngược (reverse engineering) giao thức CAN bus giữa cục pin và các thành phần còn lại trong hệ thống (động cơ, màn hình, cục sạc, ...).
Các bạn có thể theo dõi tiến độ tại đây: https://github.com/CapnDeCode/shimano-steps-ep8-canbus-messages-analysis-data https://github.com/CapnDeCode/multican-sniffer-bridge

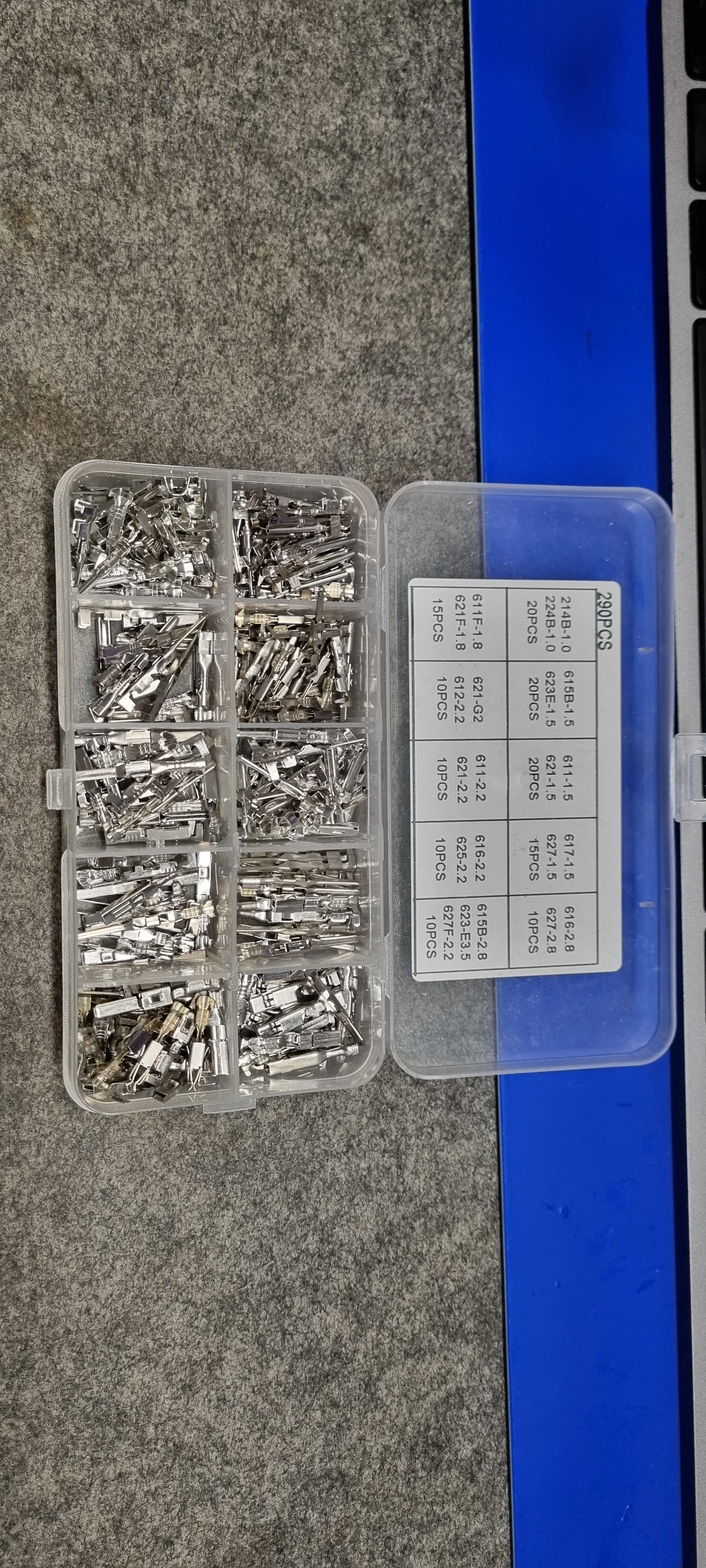

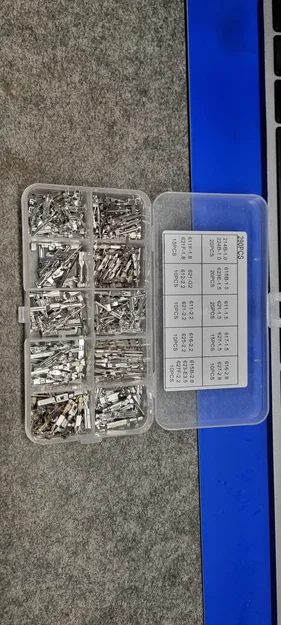

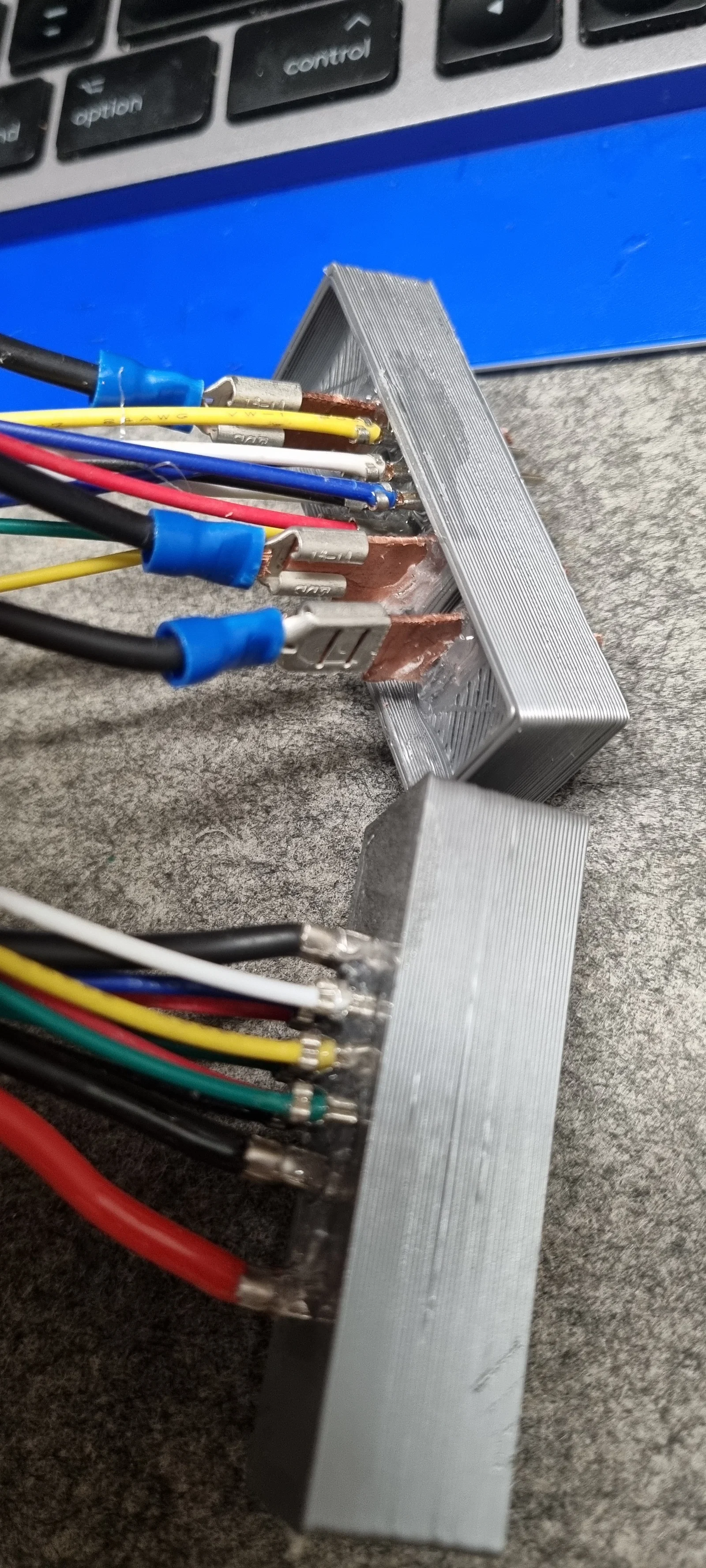

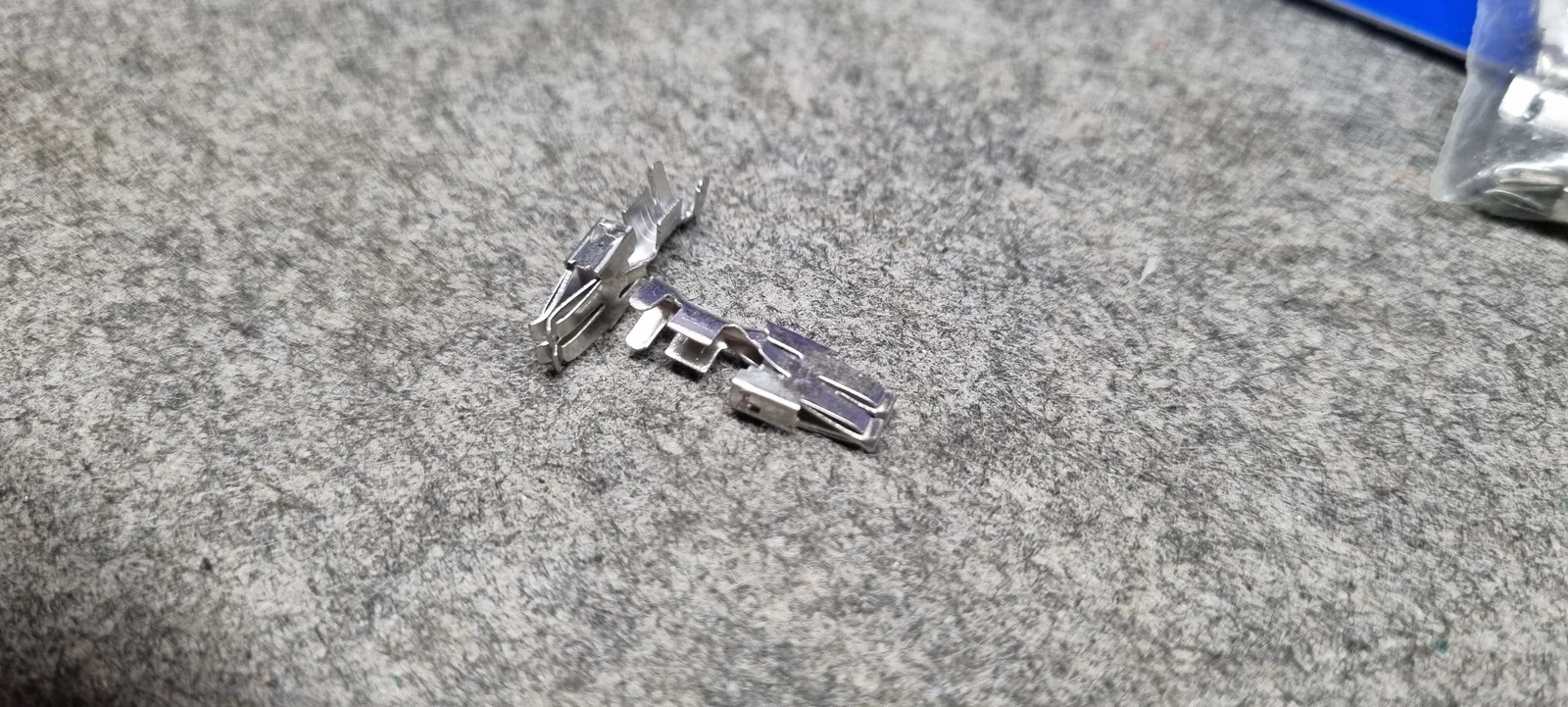

Tôi đã mua một hộp chân cắm connector và tìm được vài cái khớp với kết nối ở hai đầu. Ngoài ra, tôi còn tự chế vài cái từ ống đồng dư (cắt từ ống rồi uốn lại cho vừa). Tôi cũng từng mua mấy cái đầu nối socket từ dự án khác từ lâu lắm rồi, giờ không nhớ mua ở đâu nữa. Các bạn có thể tìm thấy mấy món này trên Amazon, eBay, AliExpress và các trang tương tự.
Tất cả các điểm tiếp xúc đều chỉ được dán cố định bằng keo.
