Bộ Đếm Cơ Học 1-99

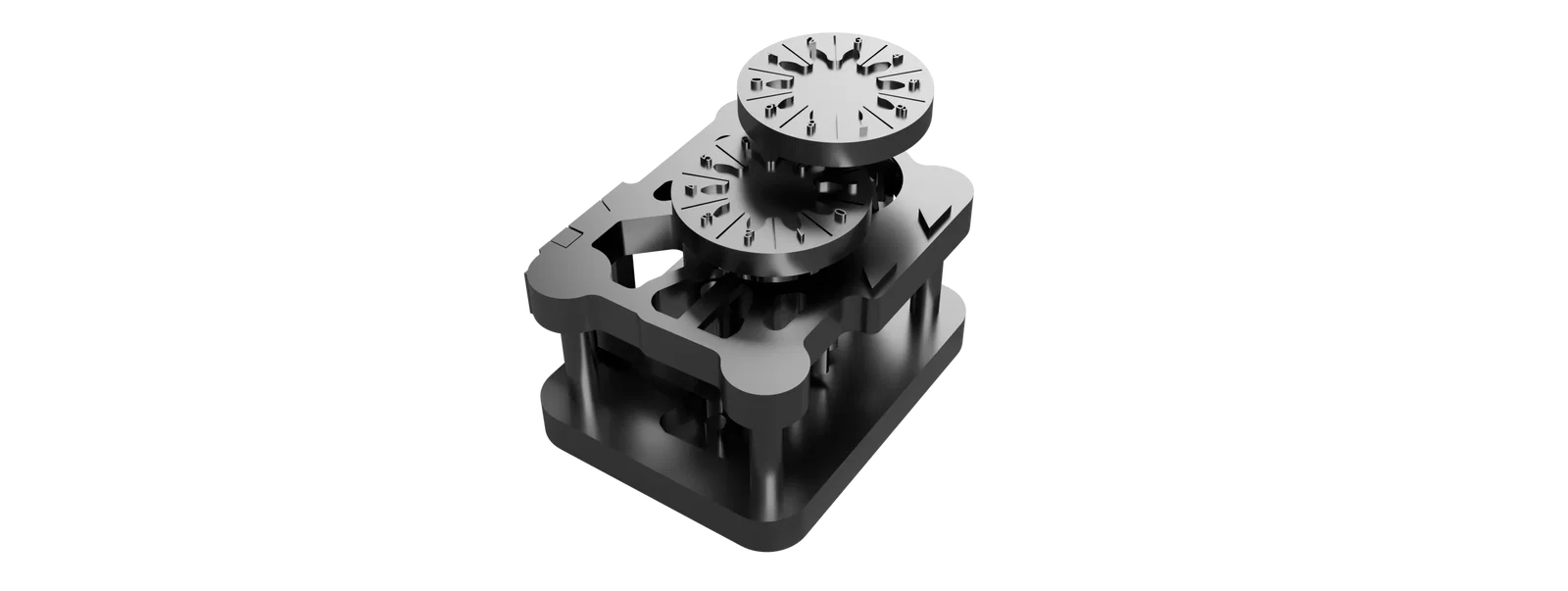

Mô hình này được tạo ra như một phần của dự án Hackclub Construct. Đây là một bộ đếm cơ học có khả năng đếm từ 0-99 thông qua 2 bánh răng. Thiết bị có một nút nhấn giúp tăng số đếm lên 1 đơn vị sau mỗi lần nhấn hết hành trình. Toàn bộ mô hình có thể in 3D hoàn toàn và không cần thêm linh kiện bên ngoài (tuy nhiên, bạn có thể dùng thêm một sợi dây thun nhỏ gắn vào nút nhấn để nó tự đàn hồi trở lại).

Hai mũi tên sẽ chỉ vào con số hiện tại. Bạn nên đọc số từ trái sang phải, với mặt dưới của thiết bị là mặt có nút nhấn.

Để đặt lại bộ đếm về 0, mình khuyến khích bạn tháo các bánh xe ra, xoay bánh răng về vị trí 0 0 rồi lắp lại, hoặc chỉ cần gạt nút nhấn ra và quay thủ công các bánh răng. (Bạn cũng có thể bấm nút 100 lần để nó quay về 0).

HƯỚNG DẪN LẮP RÁP

LƯU Ý: Hãy sử dụng file mô hình 3D để tham khảo, nó sẽ giúp bạn dễ hình dung hơn nhiều.

Lấy phần vỏ dưới (phần có các trục) đặt đứng trên bàn làm việc. Bắt đầu bằng việc đặt các miếng đệm vào 2 trục lớn nhất, miếng đệm ngắn vào trục trong và miếng đệm dài vào trục ngoài.

Bây giờ bạn có thể lấy bánh răng đầu tiên (bánh răng có 2 đầu nối hướng thẳng lên trên) đặt vào trục trong, sau đó khóa bánh răng lại bằng chốt dài (miếng hình chữ L dài hơn có lỗ ở cuối) bằng cách đặt nó lên trục có khía. Trước khi đặt bánh răng thứ hai, hãy đảm bảo rằng bạn đã định vị cả hai bánh răng ở vị trí chính xác này.

Khi đã đưa chúng vào vị trí này, bạn hãy khóa bánh răng thứ hai bằng chốt thứ hai. Sau khi cả hai đã được khóa, bạn có thể đặt nút nhấn (miếng hình chữ L dài nhất) vào vị trí, nhưng hãy chắc chắn rằng thanh ngắn nằm bên trong rãnh của vỏ dưới mà bạn đang lắp ráp.

Bây giờ bạn có thể đặt phần vỏ trên vào và hoàn tất quá trình lắp ráp bằng cách gắn 2 bánh xe vào các bánh răng tương ứng, đảm bảo cả hai đều hiển thị số 0 ngay vị trí mũi tên trên vỏ.

Cảm ơn các bạn.
