Mô hình thực hành thiết kế SolidWorks: Linh kiện cơ khí chi tiết

Mô hình thực hành thiết kế cơ khí SolidWorks

Đây là một bộ sưu tập các linh kiện cơ khí được thiết kế chuyên biệt để hỗ trợ quá trình học SolidWorks từ những bước cơ bản nhất. Thông qua việc thực hành in 3D các chi tiết này, người học không chỉ nắm vững kỹ năng dựng hình CAD mà còn hiểu rõ hơn về cách các linh kiện lắp ráp với nhau trong thực tế. Mỗi chi tiết trong bộ mô hình đều được tối ưu hóa để người dùng có thể làm quen với các lệnh vẽ hình khối, đùn (extrude), bo góc và tạo các khớp nối chính xác. Đây là tài liệu tham khảo tuyệt vời cho sinh viên ngành kỹ thuật hoặc những ai muốn nâng cao tay nghề thiết kế sản phẩm cơ khí.

Khi sử dụng các file STL này, bạn sẽ được trải nghiệm quy trình chuẩn từ khâu thiết kế trên máy tính đến khâu in ấn thực tế. Việc quan sát sản phẩm hoàn thiện dưới dạng vật thể cầm nắm được giúp bạn nhận ra những sai sót trong tư duy thiết kế mà màn hình máy tính đôi khi che giấu. Bạn có thể thử nghiệm với các thông số kỹ thuật khác nhau, kiểm tra độ khít của các chi tiết lắp ghép và từ đó điều chỉnh bản vẽ sao cho phù hợp nhất với điều kiện in 3D thực tế, giúp tối ưu hóa thời gian và vật liệu in.

Các lưu ý quan trọng khi in bộ mô hình SolidWorks này:

• Chất liệu: Nên sử dụng nhựa PLA Basic để có độ chi tiết cao và dễ in, giúp bề mặt linh kiện sắc nét nhất.

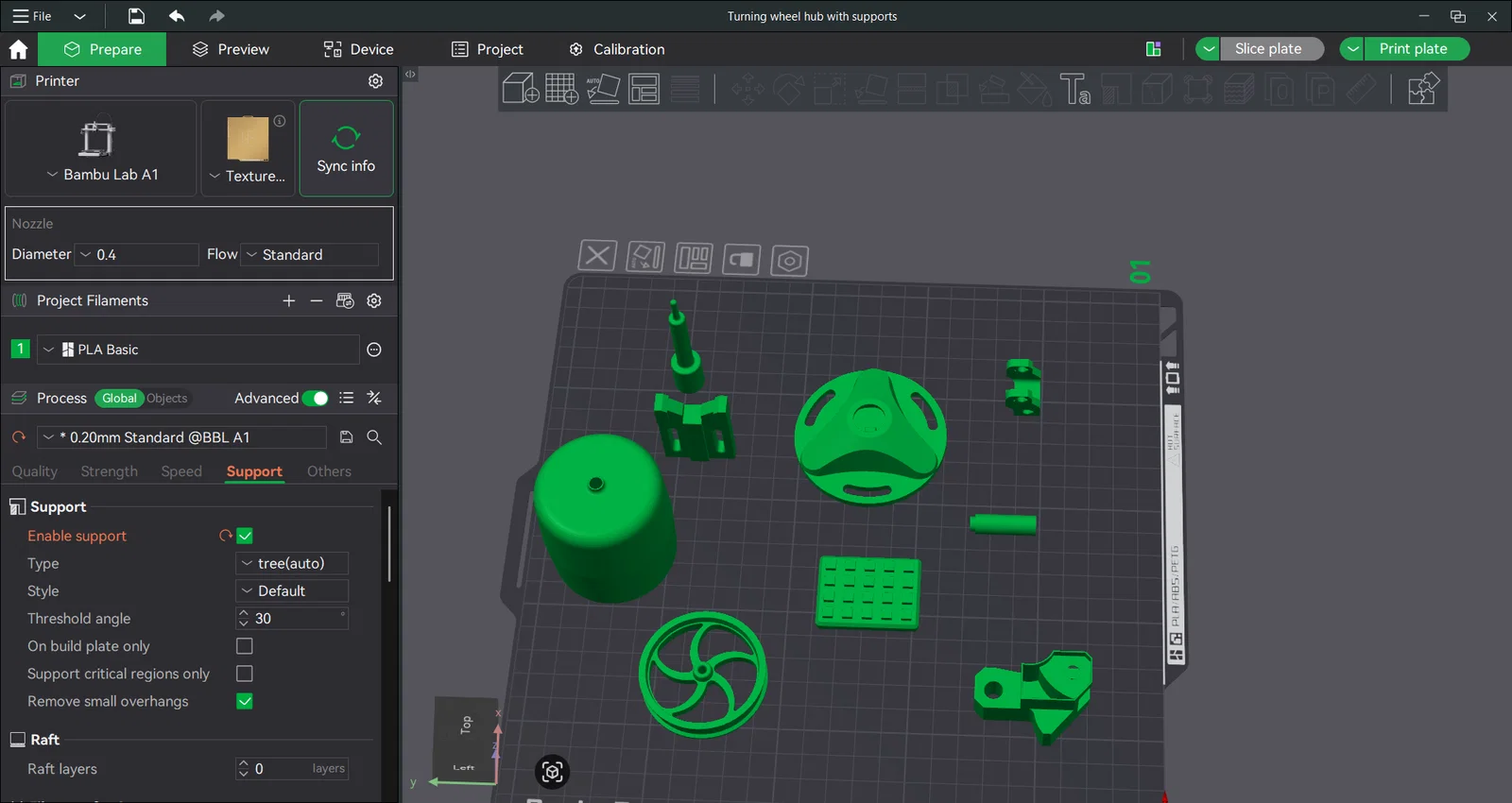

• Hỗ trợ (Support): Do nhiều chi tiết có kết cấu cơ khí phức tạp, bạn nên sử dụng cấu trúc Tree Support (auto) để dễ dàng gỡ bỏ mà không làm hỏng bề mặt chi tiết.
• Độ dày lớp in (Layer Height): Nên thiết lập ở mức 0.20mm để cân bằng tốt giữa tốc độ in và độ mịn của bề mặt vật thể.
• Góc hỗ trợ (Threshold angle): Cài đặt khoảng 30 độ để đảm bảo các vùng nhô ra được nâng đỡ chắc chắn nhưng vẫn tiết kiệm nhựa.
• Kiểm tra khớp nối: Sau khi in xong, hãy vệ sinh thật kỹ các phần support thừa ở vị trí lỗ chốt để đảm bảo các linh kiện có thể lắp ráp khớp với nhau một cách trơn tru nhất.
• Ứng dụng: Bộ mô hình này còn có thể dùng làm giáo cụ trực quan trong các buổi giảng dạy về tư duy thiết kế 3D hoặc lắp ráp cơ học căn bản.

Việc thực hành trên những model cụ thể này sẽ giúp bạn tự tin hơn khi chuyển sang thiết kế những dự án phức tạp hơn trong tương lai. Đừng ngần ngại thử nghiệm nhiều thông số in khác nhau để tìm ra cấu hình ưng ý nhất cho máy in của bạn.
