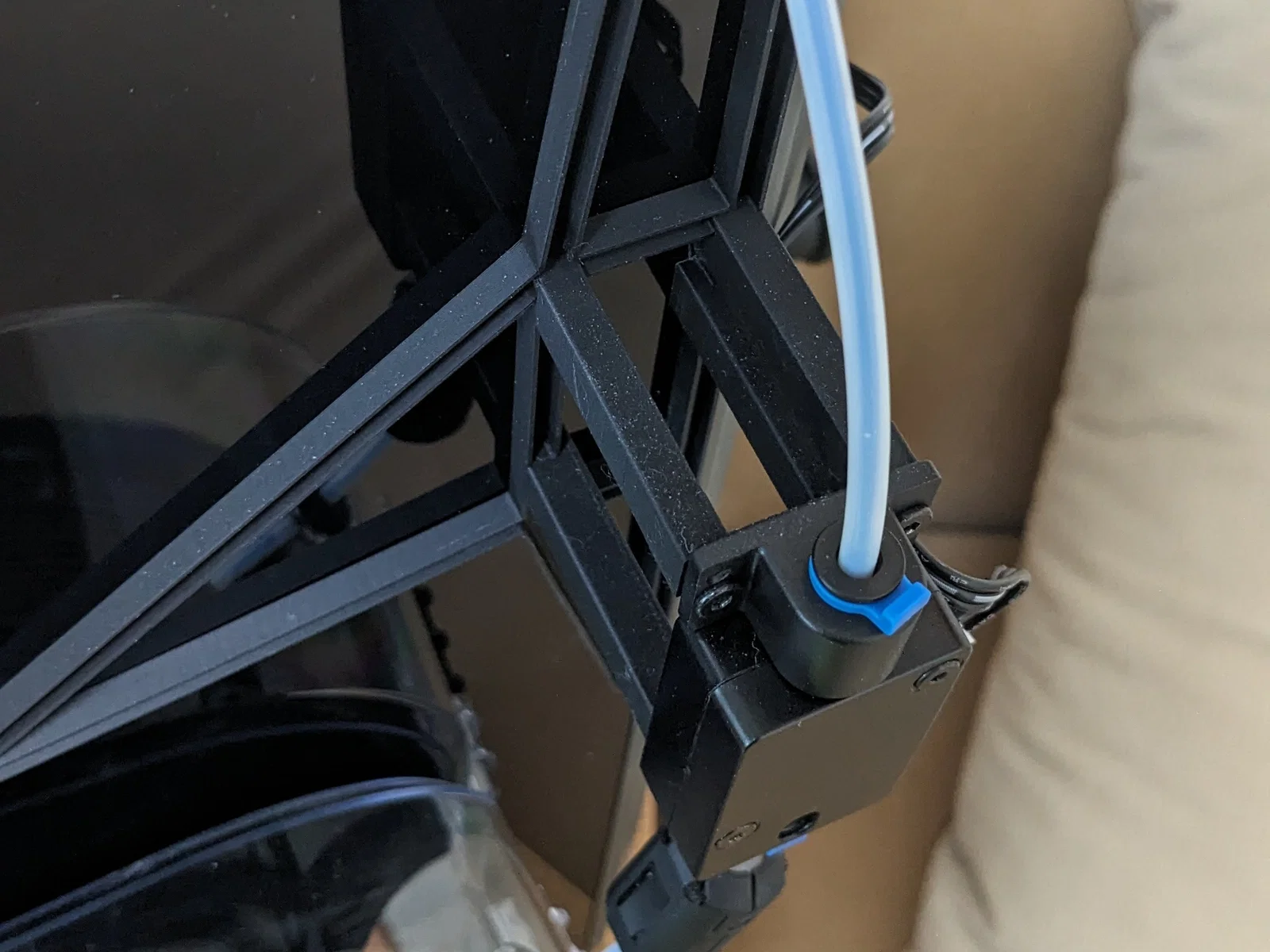

Ngàm gắn cảm biến nhựa phía bên phải cho Creality K1

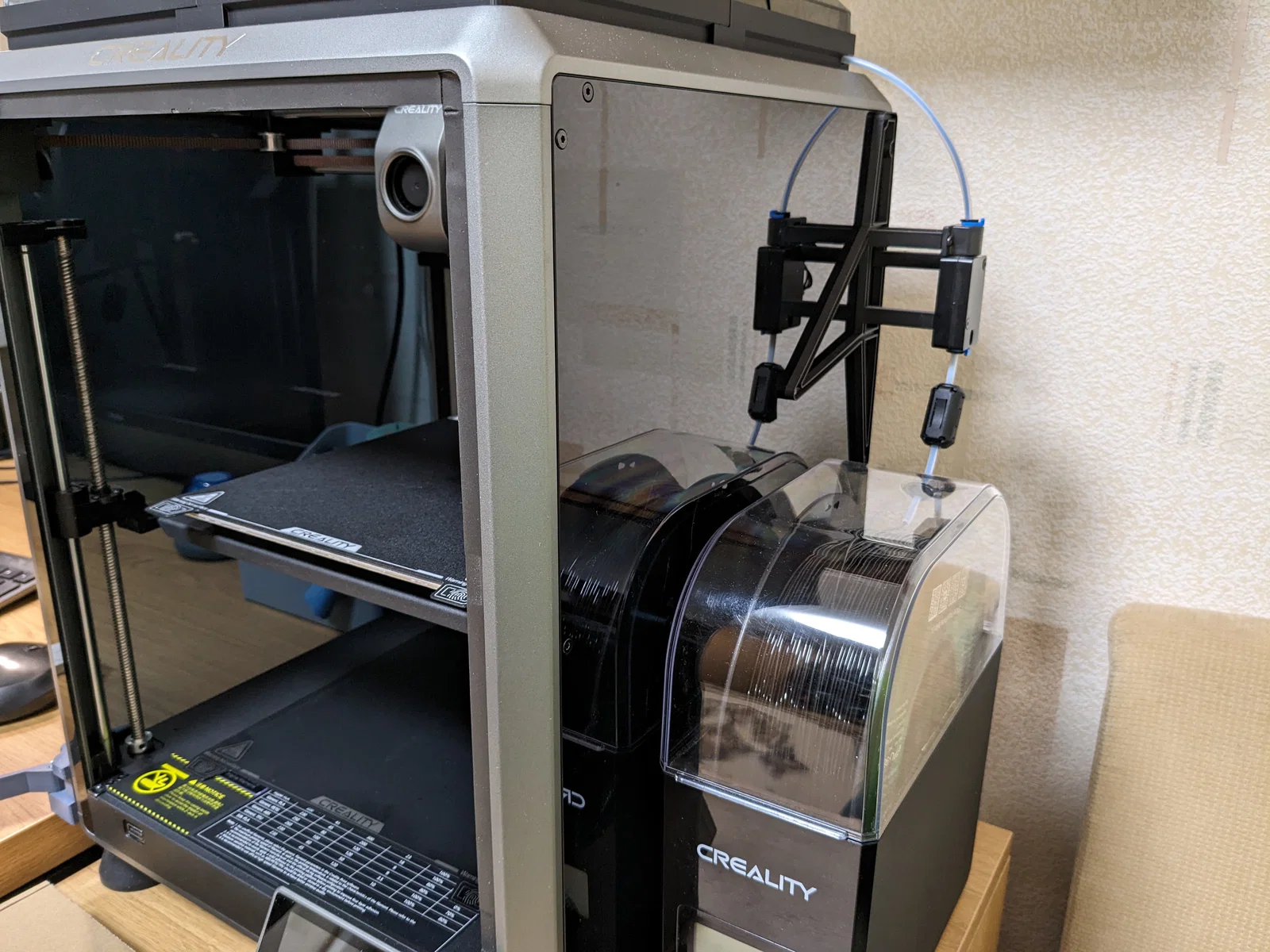

Mẫu thiết kế này được làm ra để dùng kết hợp với máy sấy sợi nhựa Creality DB-02 (hy vọng là cũng dùng được cho các loại máy khác nữa).

Đặc điểm:

• Thiết kế gọn nhẹ.
• Không cần in support.

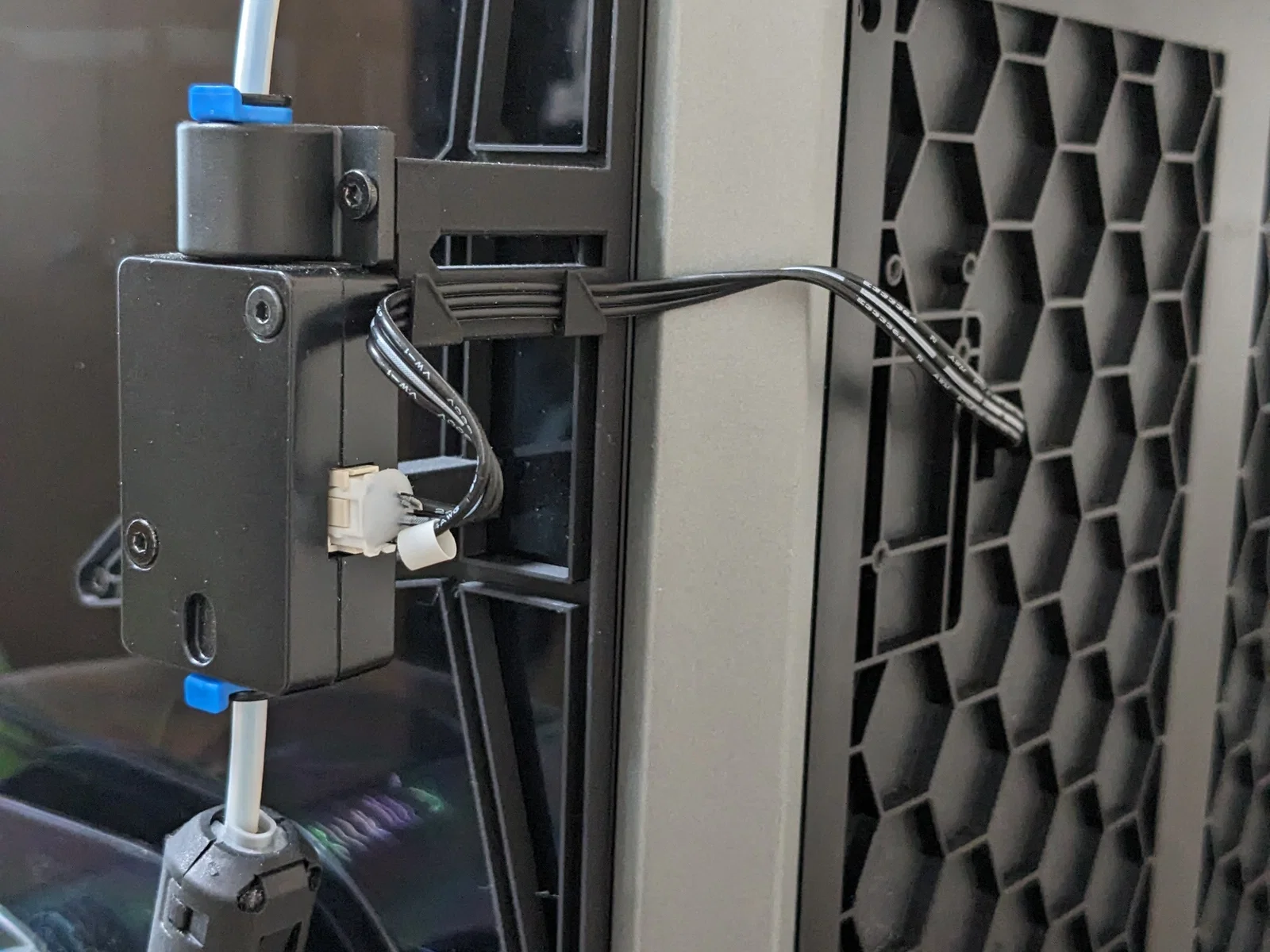

• Có khe đi dây cho cảm biến.

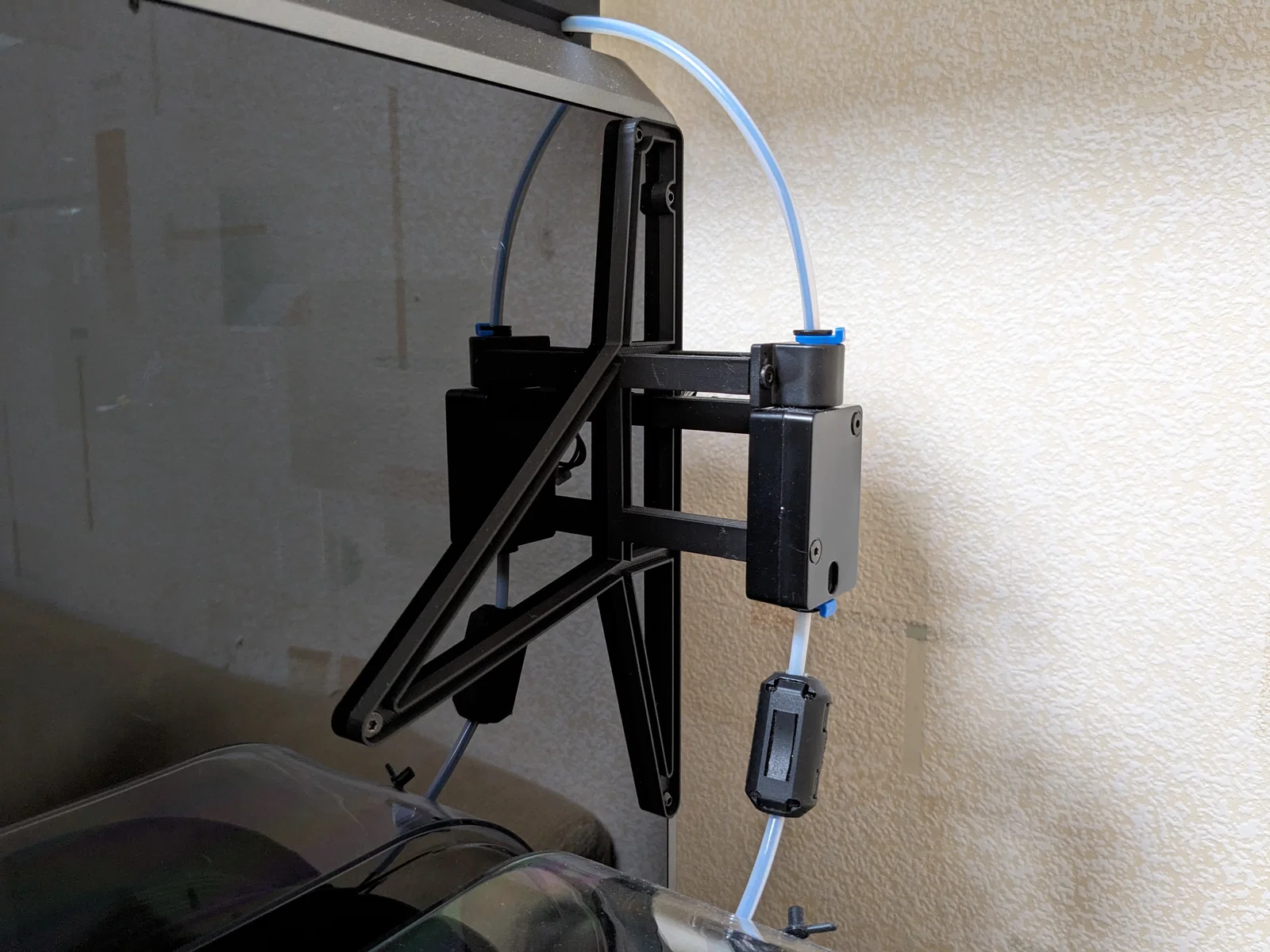

• Gắn cố định 4 điểm giúp hạn chế rung lắc khi máy đang in.

Hướng dẫn lắp đặt

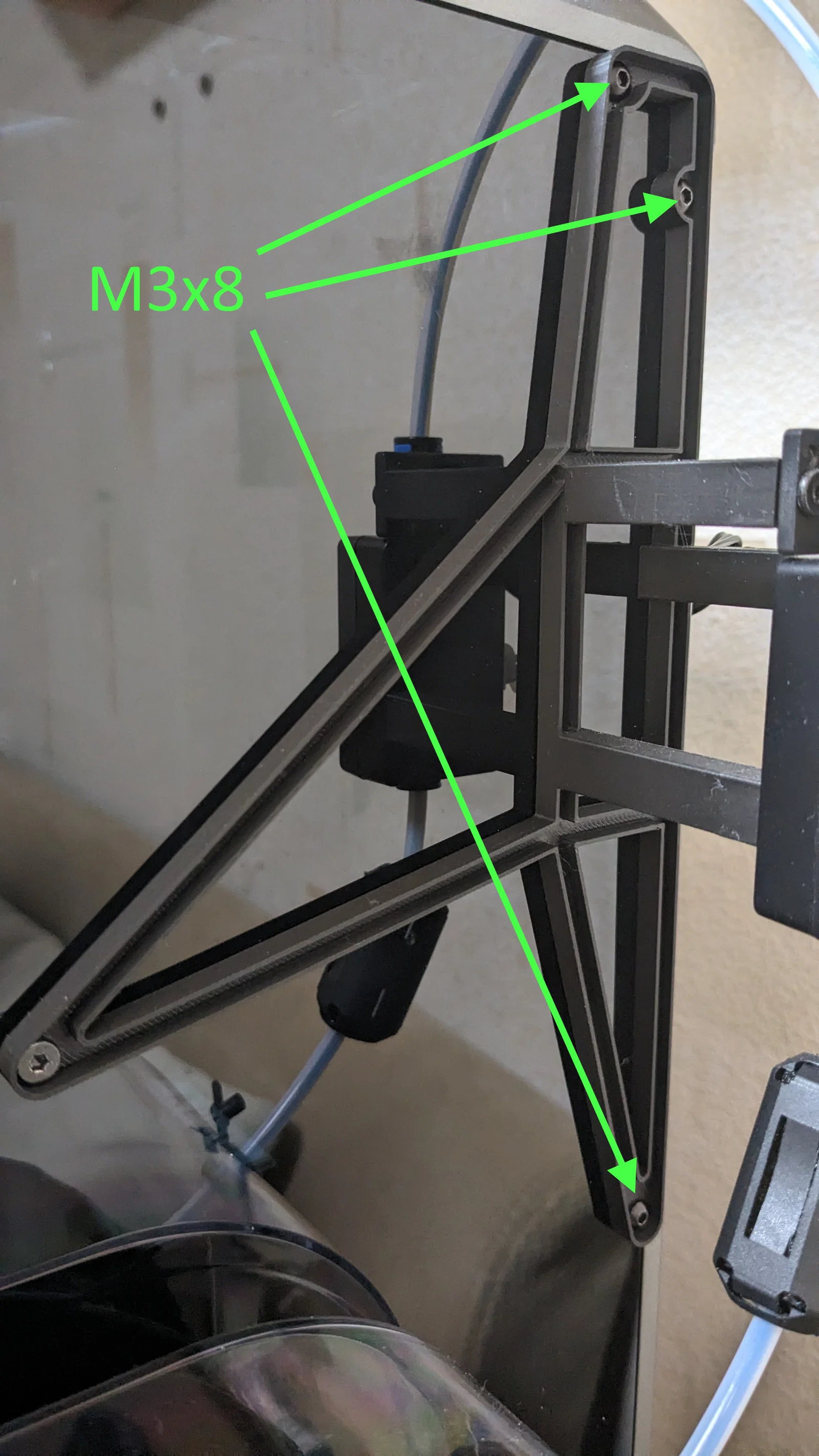

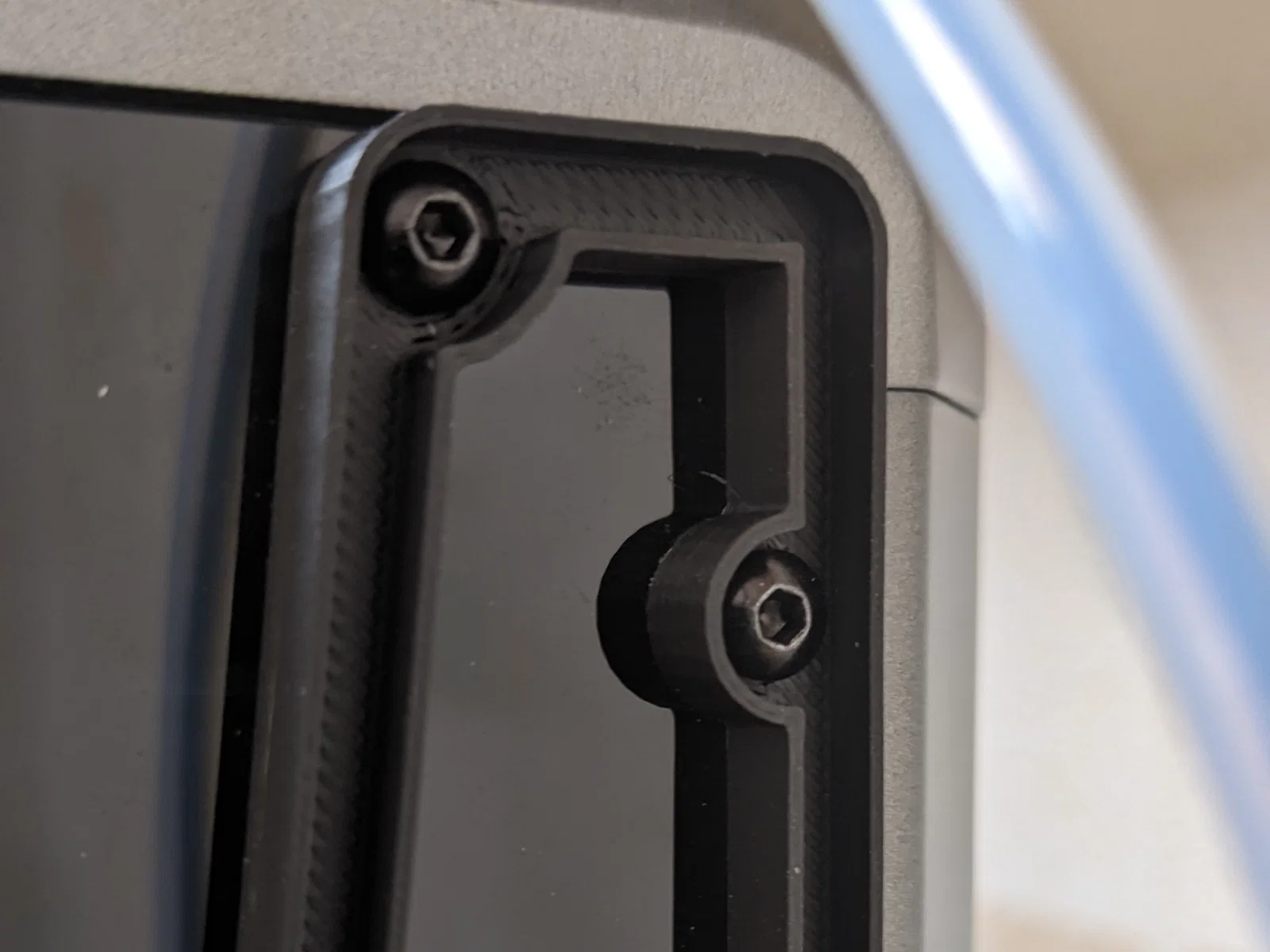

Để lắp đặt, bạn cần chuẩn bị thêm 3 con ốc M3x8 (tối thiểu là M3x6), xem thêm hình có đánh dấu mũi tên nhé. Các vị trí còn lại đều dùng ốc zin theo máy.

Phần tốn thời gian nhất là tháo dây cảm biến nhựa để lấy thêm độ dài. Bạn hãy tháo tấm đáy máy, tháo ốp nhựa bên phải trong buồng in và cắt dây rút đang giữ sợi dây ở bên dưới gầm máy. Để có kết quả tốt nhất, mình đã rút hoàn toàn sợi dây ra khỏi máy và đi dây lại từ đầu. Kiên nhẫn một chút nhé :)

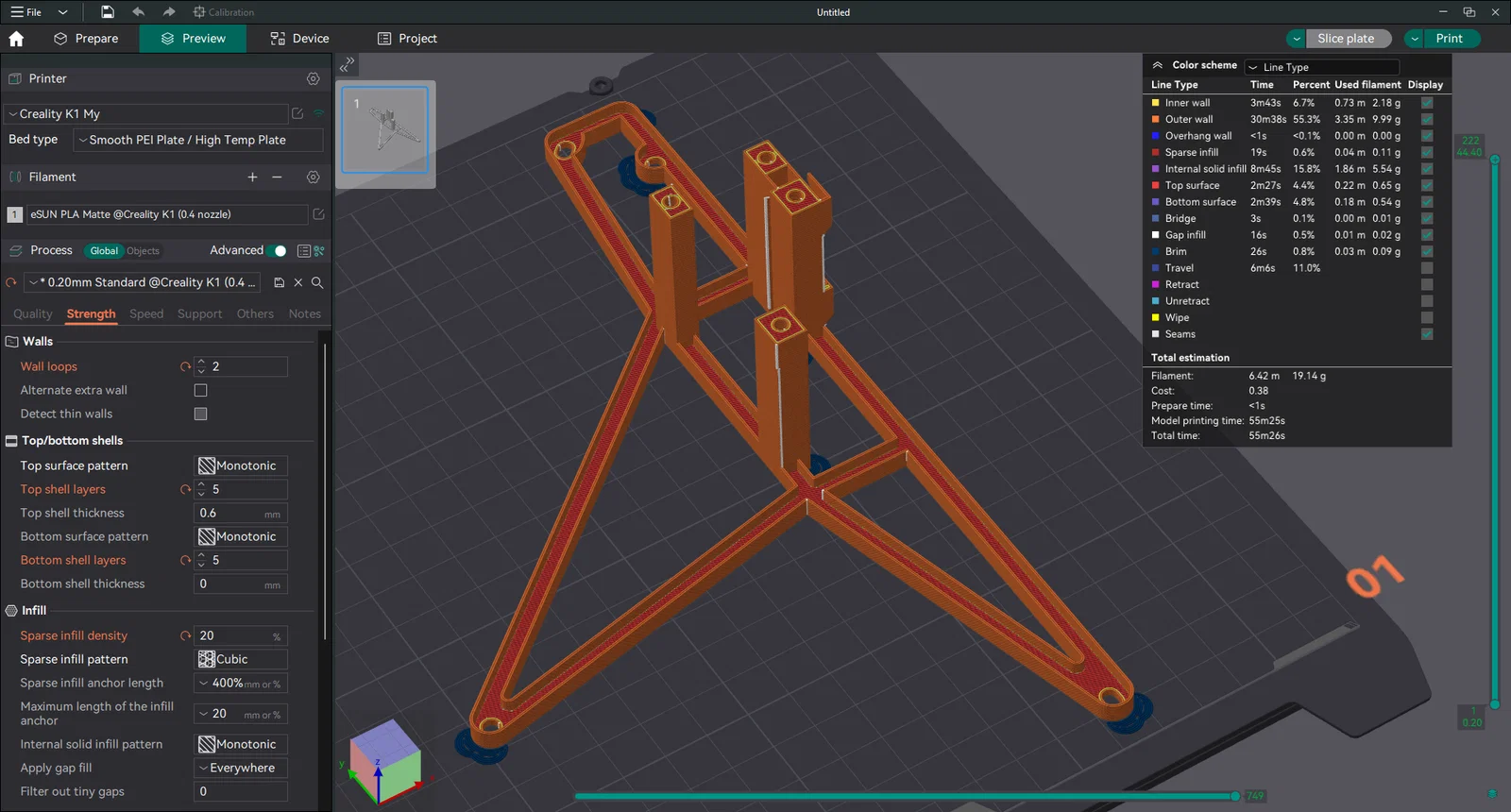

Cài đặt in khuyến nghị:

• Nozzle: 0.4
• Chiều cao lớp in: 0.2
• Số vòng tường (Wall loops): 2
• Lớp bề mặt (Top/Bottom layers): 5
• Infill: 20%
• Loại brim: Mouse ear
• Không cần support

P.S. Bản in của mình được in bằng nhựa eSUN ePLA-Mate màu đen.
